PROXIMA Cellule photoélectrique PB+

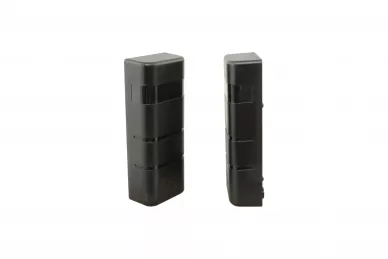

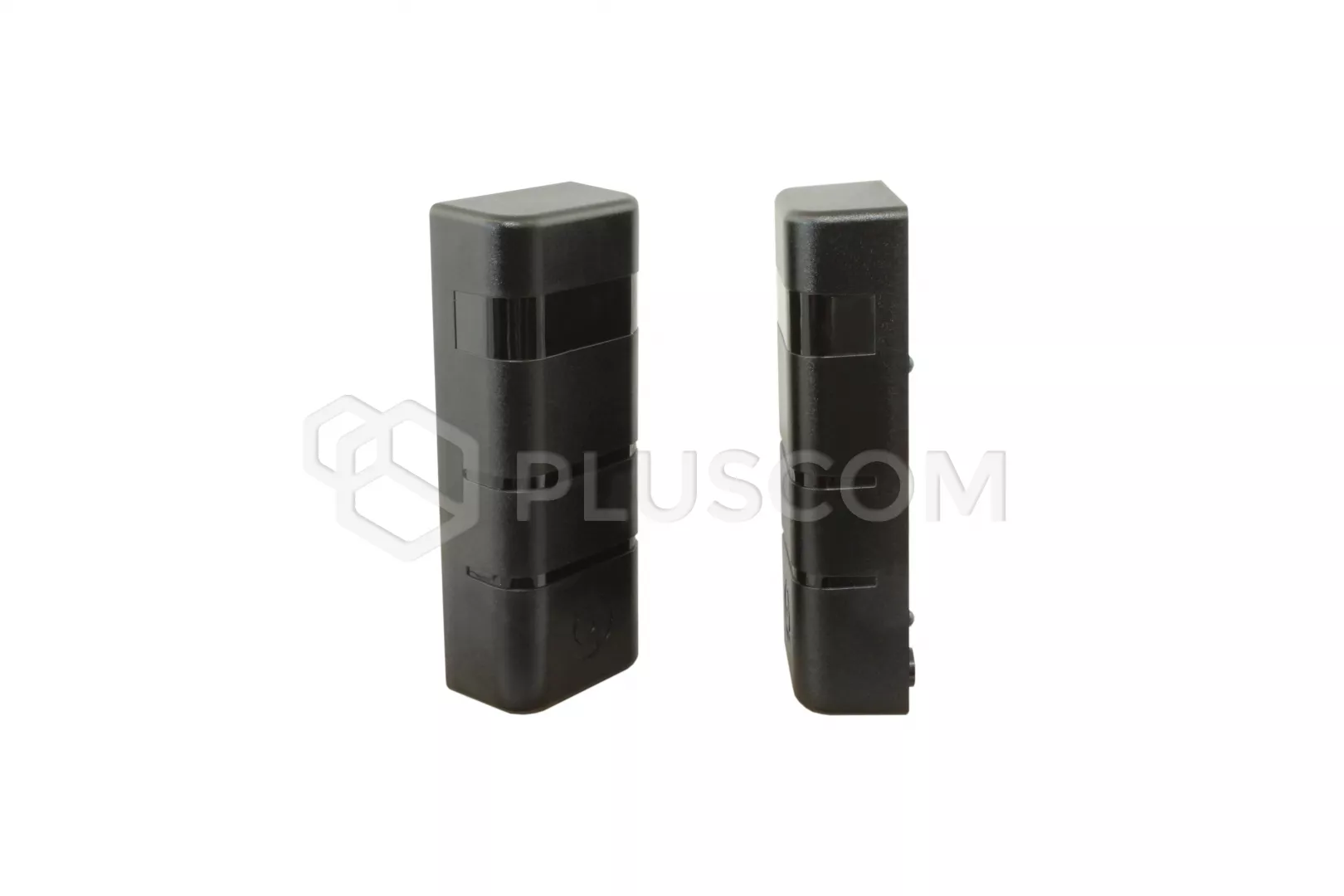

Photocellule Proxima PB+

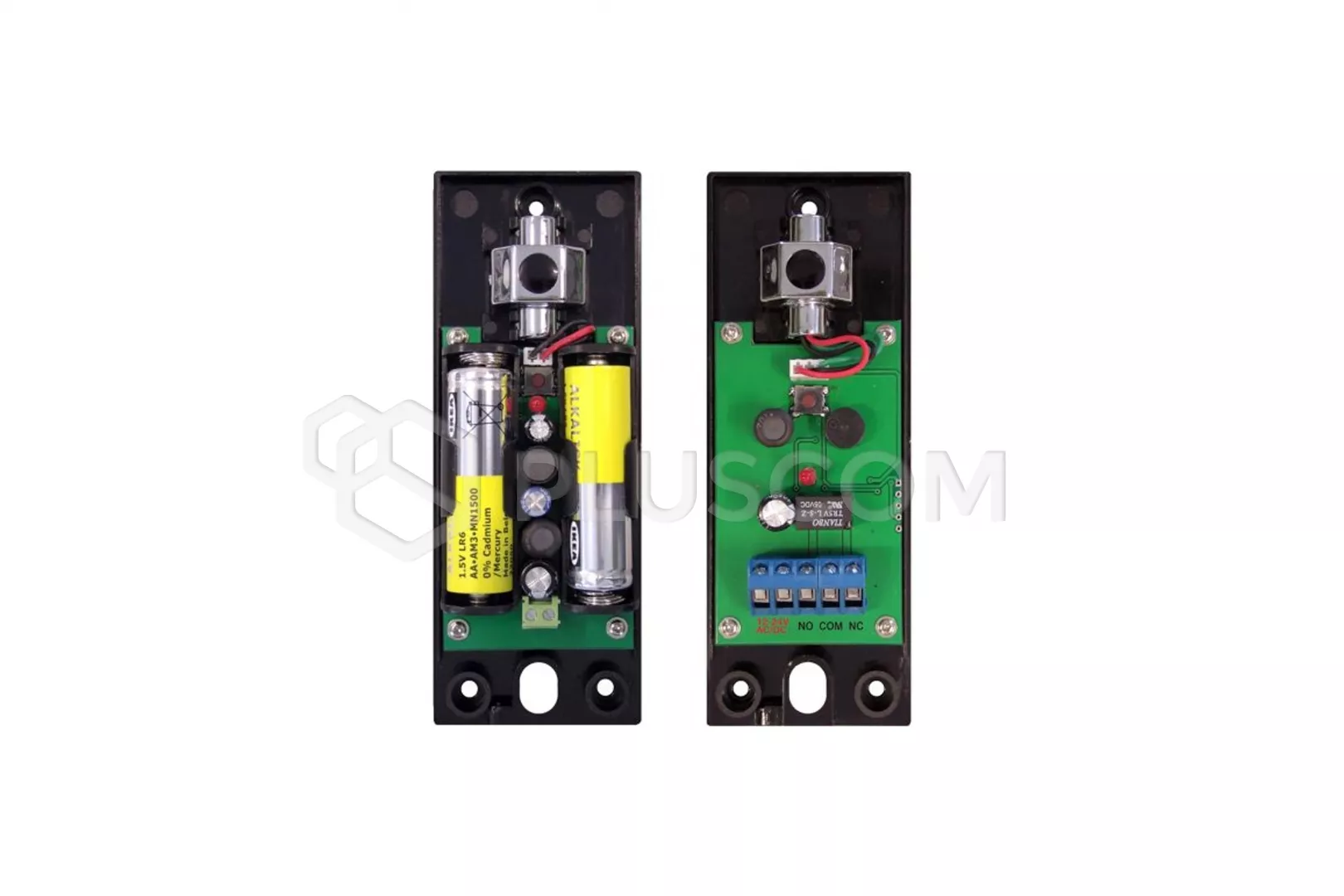

La photocellule PB+ est l'un des composants de l'automatisation des portails. L'émetteur est alimenté par deux piles AA ou 12-24V AC/DC. En appuyant brièvement sur un bouton de l'émetteur, il est possible de vérifier l'état des piles. La LED clignote pour indiquer le niveau de charge des piles. Si les piles de l'émetteur sont faibles, un signal sonore l'indique.

Les principaux avantages de la cellule photoélectrique :

• émetteur alimenté par 2 piles AA ou 12/24VAC/DC
• portée de 15m
• peut également être monté au ras de la porte
• trois modes d'alarme pour signaler au récepteur la rupture d'une cellule photoélectrique
• vérification de la batterie par bouton-poussoir, la LED sur l'émetteur indique quatre niveaux de batterie
• trois niveaux de vitesse de réaction du récepteur en cas de violation du faisceau infrarouge
• à la limite de la portée, la LED du récepteur clignote pour permettre un montage coaxial correct
• test de la cellule photoélectrique

Un avantage incontestable de la cellule photoélectrique est la possibilité de régler l'angle de +/- 95°, grâce à laquelle le montage peut se faire dans ou hors de la lumière de la porte. La LED du récepteur clignote pour aider à déterminer les limites de la portée. Lorsque la cellule photoélectrique est positionnée à la limite, la LED du récepteur commence à clignoter rapidement.

En outre, il est possible de définir trois niveaux de réponse pour la cellule photoélectrique et la manière dont elle nous informe d'une interruption du faisceau.

SPÉCIFICATIONS TECHNIQUES

• Alimentation : 12-24V AC/DC (ou 2 piles AA 1,5V dans l'émetteur)
• consommation maximale de courant de l'émetteur : 2 x AA 1,5V- 120uA, 12V- 5mA, 24V- 3mA
• consommation maximale de courant du récepteur : 12V- 20mA, 24V- 10mA
• signal de sortie : NO et NC, 30V DC 100mA
• longueur d'onde : 950 nm
• angle d'émission et de réception : +/- 5°, rotation de 190
• portée maximale : 10 m
• classe de protection contre les intrusions : IP54
• dimensions : 50 x 127 x 28 mm
• poids : 146 g
