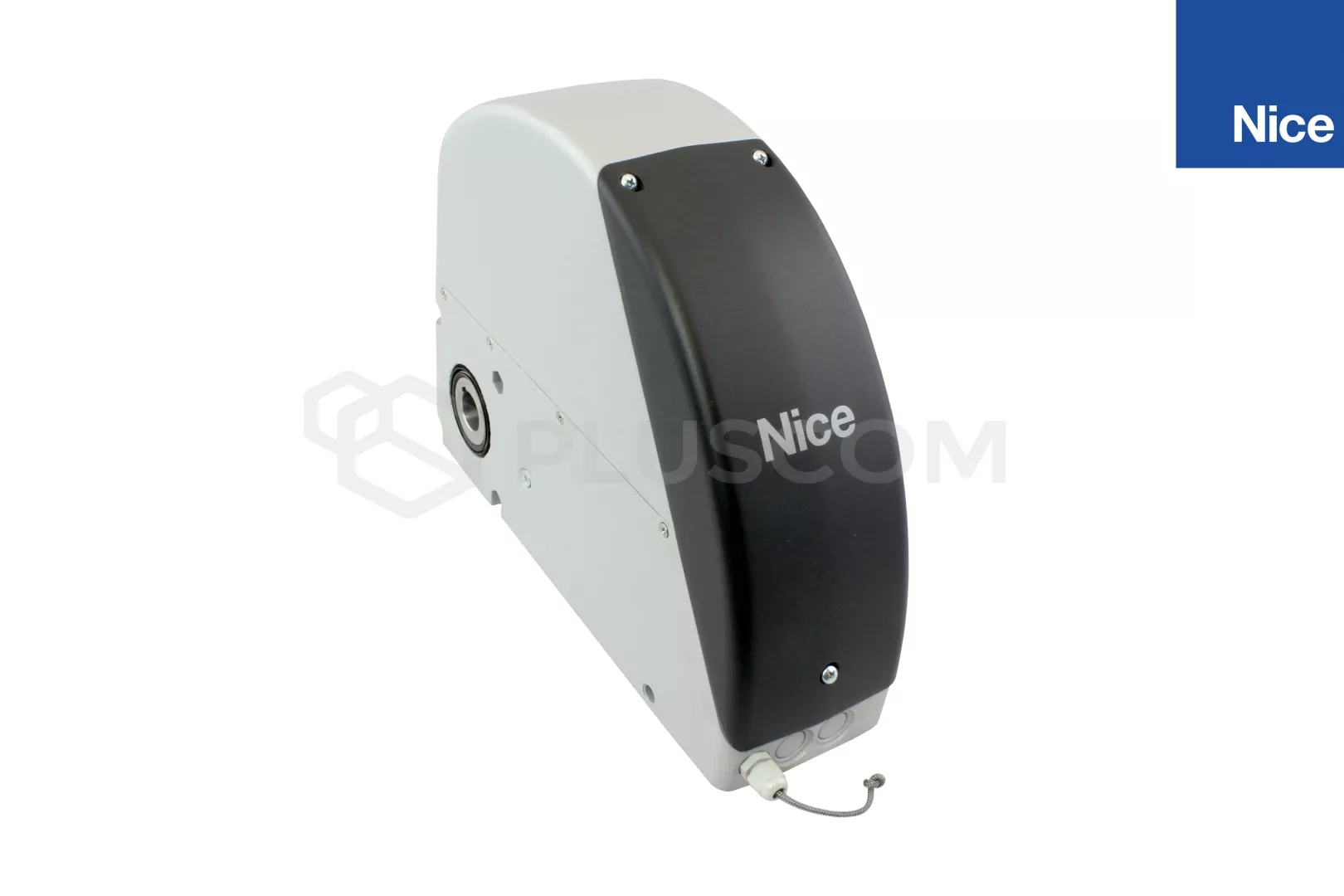

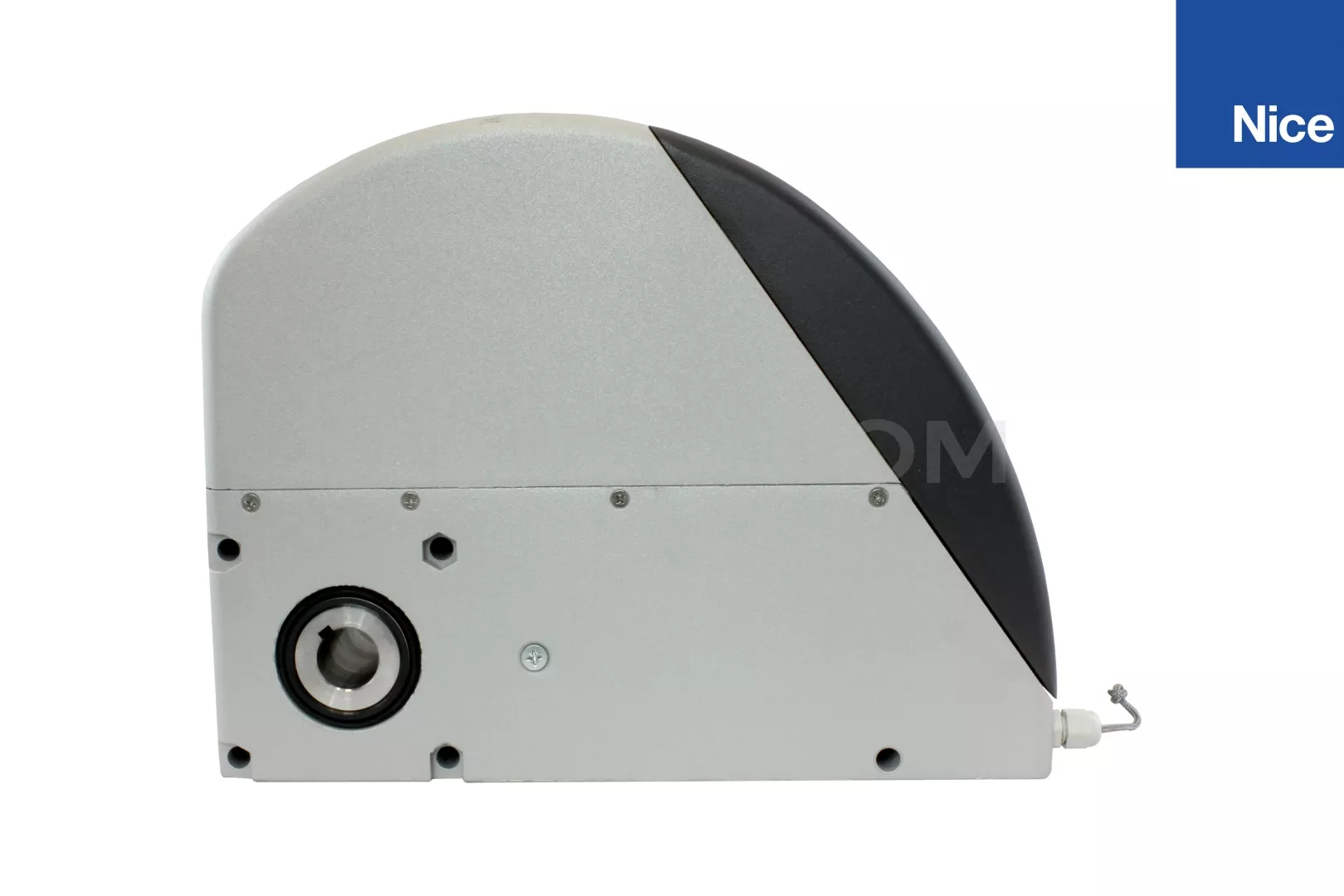

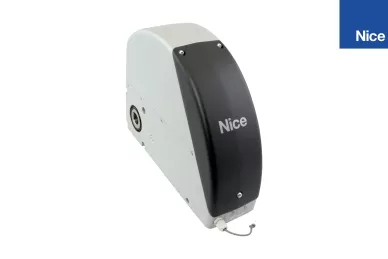

Nice SU2000VVR01 opérateur SUMO pour portails sectionnels jusqu'à 15m2

SUMO SU2000VV Opérateur pour porte sectionnelle industrielle, porte de garage jusqu'à 15m2

PARAMÈTRES TECHNIQUES :

• surface maximale de la porte : 15m2
• couple : 46Nm
• vitesse de l'arbre : 19.5 - 42 rpm
• alésage de l'arbre : 25,5 mm

• cycle de travail : 50%


• alimentation du moteur : DC 15-36V nominalement 24V
• alimentation de l'unité de contrôle : AC 230V
• puissance absorbée : 500W
• consommation de courant : max 13A


• température de fonctionnement : -20°C...+50°C
• dimensions : 110x350x270mm
• poids : 10.5kg
• classe de protection contre les infiltrations : IP 44


BUT DE L'ENTRAÎNEMENT :

• automatisation de portes de garage sectionnelles, portes industrielles avec des surfaces de 5 à 15m2
• automatisation de portails coulissants à deux vantaux (accessoires supplémentaires nécessaires)
• idéal pour une utilisation intensive
• pour les installations où la vitesse est essentielle (vitesse de rotation de l'arbre jusqu'à 42 tours par minute)

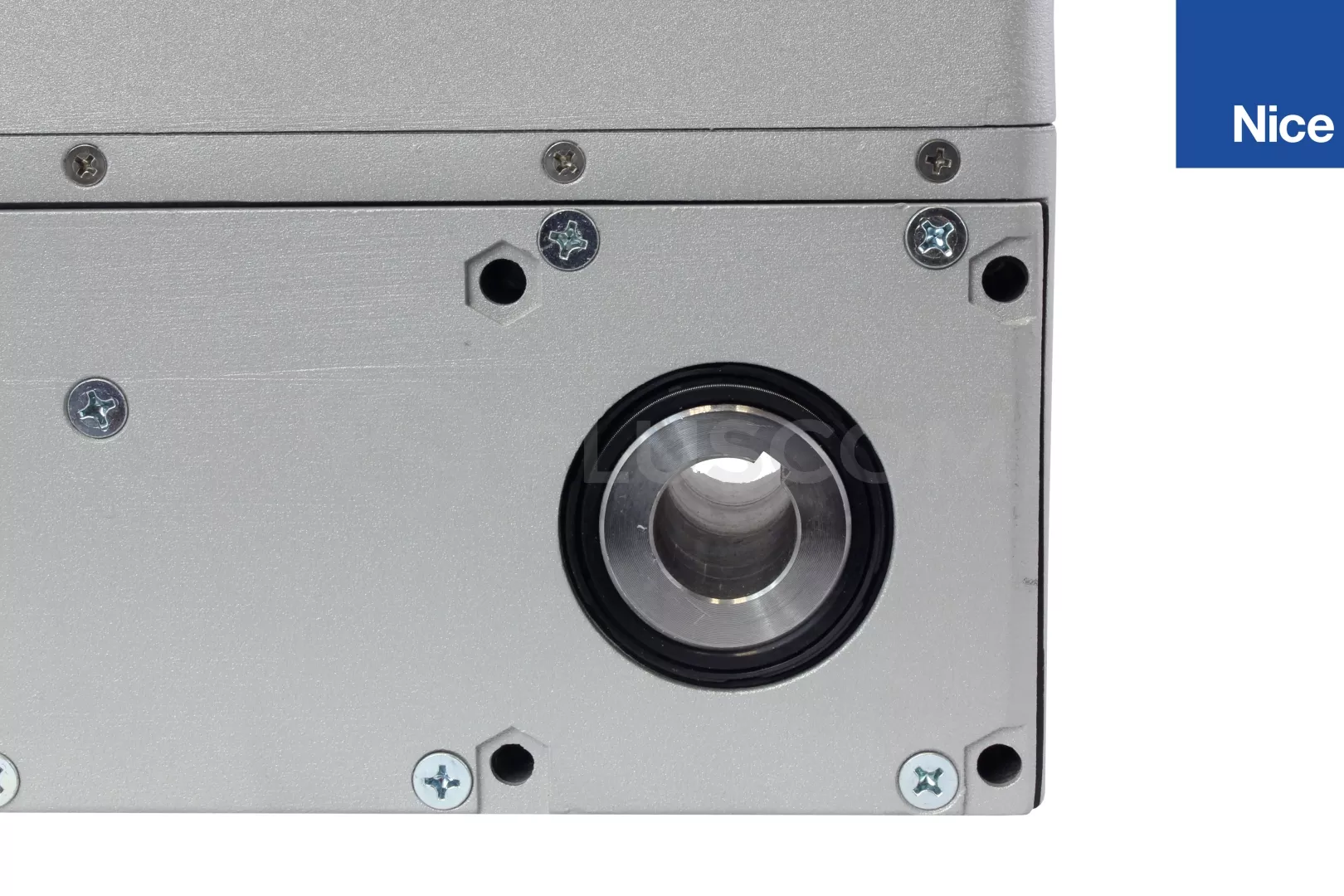

Nice SUMO SU2000VV autobloquant monté directement sur l'arbre de la porte porte sectionnelle. L'actionneur a un trou d'arbre d'un diamètre de 25,5 mm, qui est le plus couramment utilisé. En utilisant l'adaptateur CRA9 en option, l'actionneur peut être monté sur des arbres de 35 mm et 40 mm de diamètre.

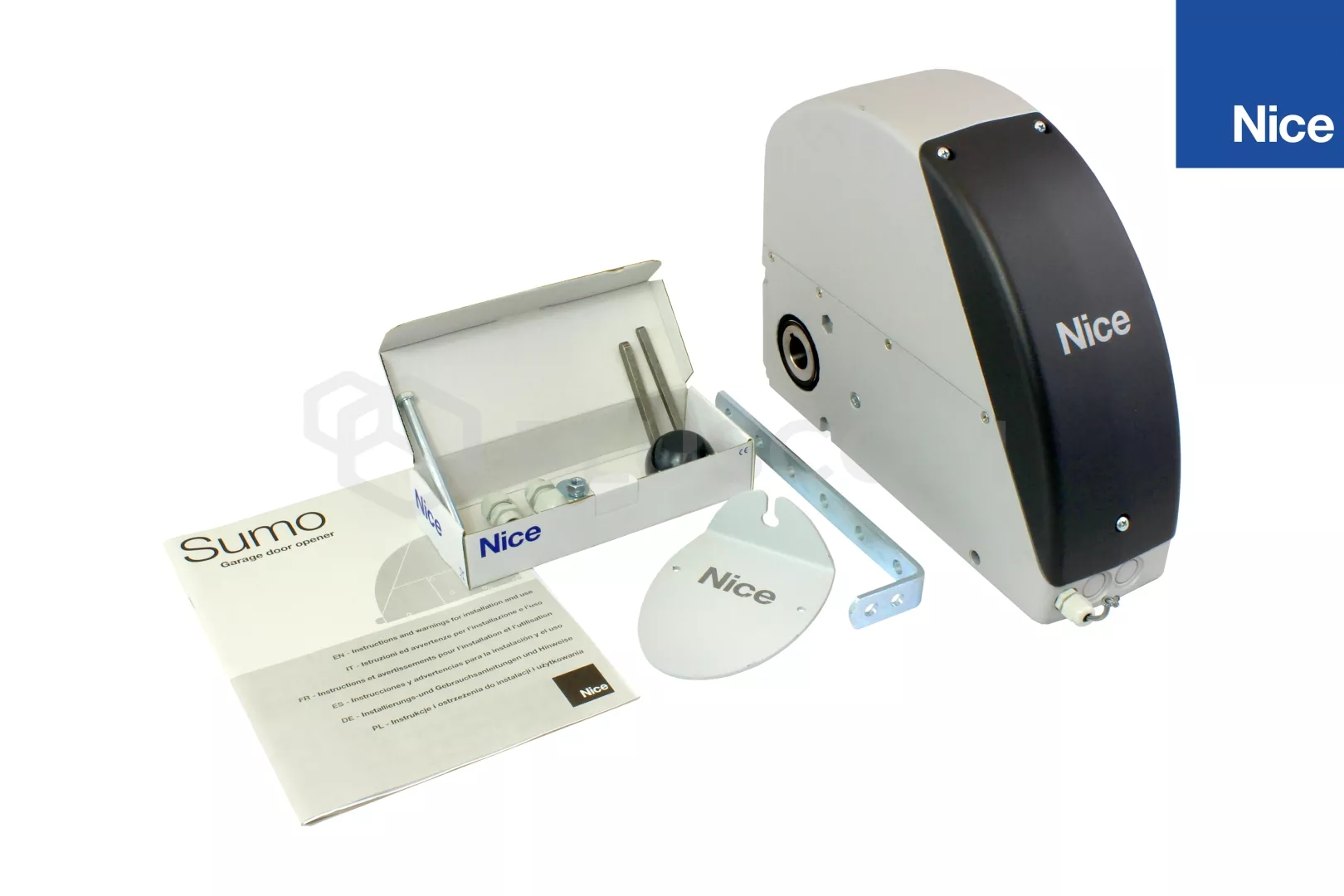

L'actionneur peut être monté dans différentes positions. De nombreux adaptateurs et accessoires permettent le montage dans des applications spéciales. Sa taille compacte permet de le monter partout.

Moteur 24V permet une contrôle de la vitesse entre 19,5 et 42 tr/min.

Encodeur intégré permet de déterminer avec précision les positions extrêmes de la porte. Il n'est pas nécessaire d'utiliser des butées mécaniques.

Le fonctionnement de l'opérateur est contrôlé par l'unité de commande Nice DPRO924 dédiée à SUMO :

FONCTIONS EXÉCUTÉES PAR L'UNITÉ DE COMMANDE :

• connexion d'une diode (24V 5W) indiquant l'état de l'entrée STOP
• verrouillage des boutons poussoirs de la porte OUVERTE ou FERMEE ou les deux en même temps
• connexion de cellules photoélectriques avec phototest
• connexion d'arrêts mécaniques
• connexion de la batterie d'urgence - PS224
• réglage du nombre de cycles après lesquels la signalisation se produit
• supporte les radios de type SM, OXIBD
• fonction de mise en veille (STAND BY)
• réglage de la force, de la sensibilité et de la vitesse via OVIEW - en 4 phases de mouvement
• compteur de cycles
• fonctionnement du sémaphore
• Signalisation de défaut par LED OK
• fonctionnement par smartphone

ENTRÉES ET SORTIES DU PANNEAU DE CONTRÔLE

• Entrée d'antenne pour une plus grande portée
• Entrée SAFETY EDGE : pour la connexion d'une bande optique ou d'une bande de résistance
• 3 entrées de commande (programmables via OVIEW) : SBS, OUVERT, FERMÉ
• 2 entrées FOTO (cellules photoélectriques à contact classique)
•

• 3 sorties programmables : FLASH, OUT 2, OUT 3

Possibilité de connecter un programmateur OVIEW en utilisant l'IBT4N.
