Kit Nice S-FAB 2024 BiDi pour portails jusqu'à 2,3 m de long et 400 kg de poids.

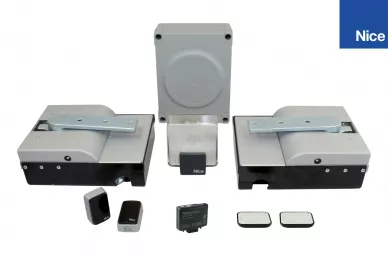

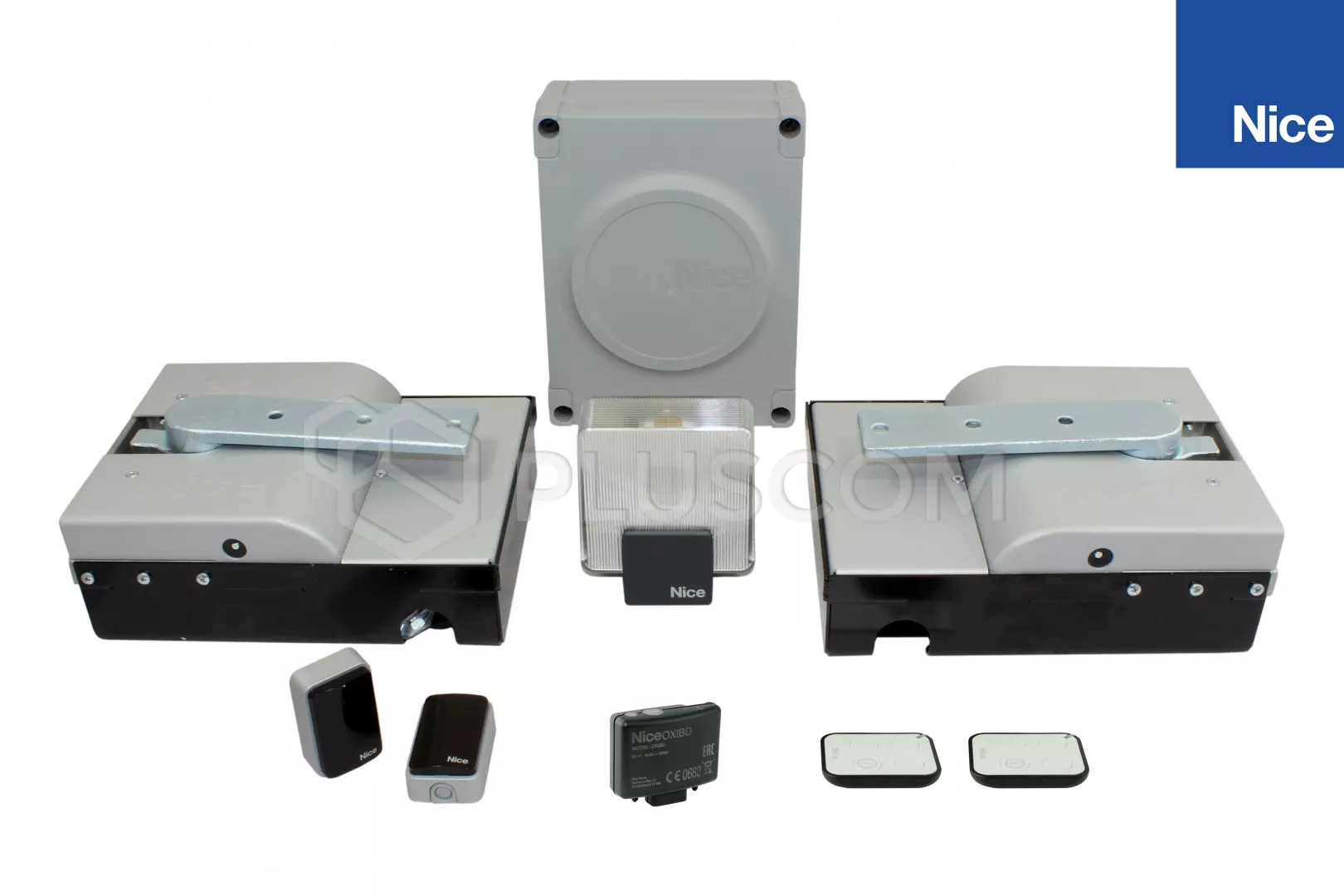

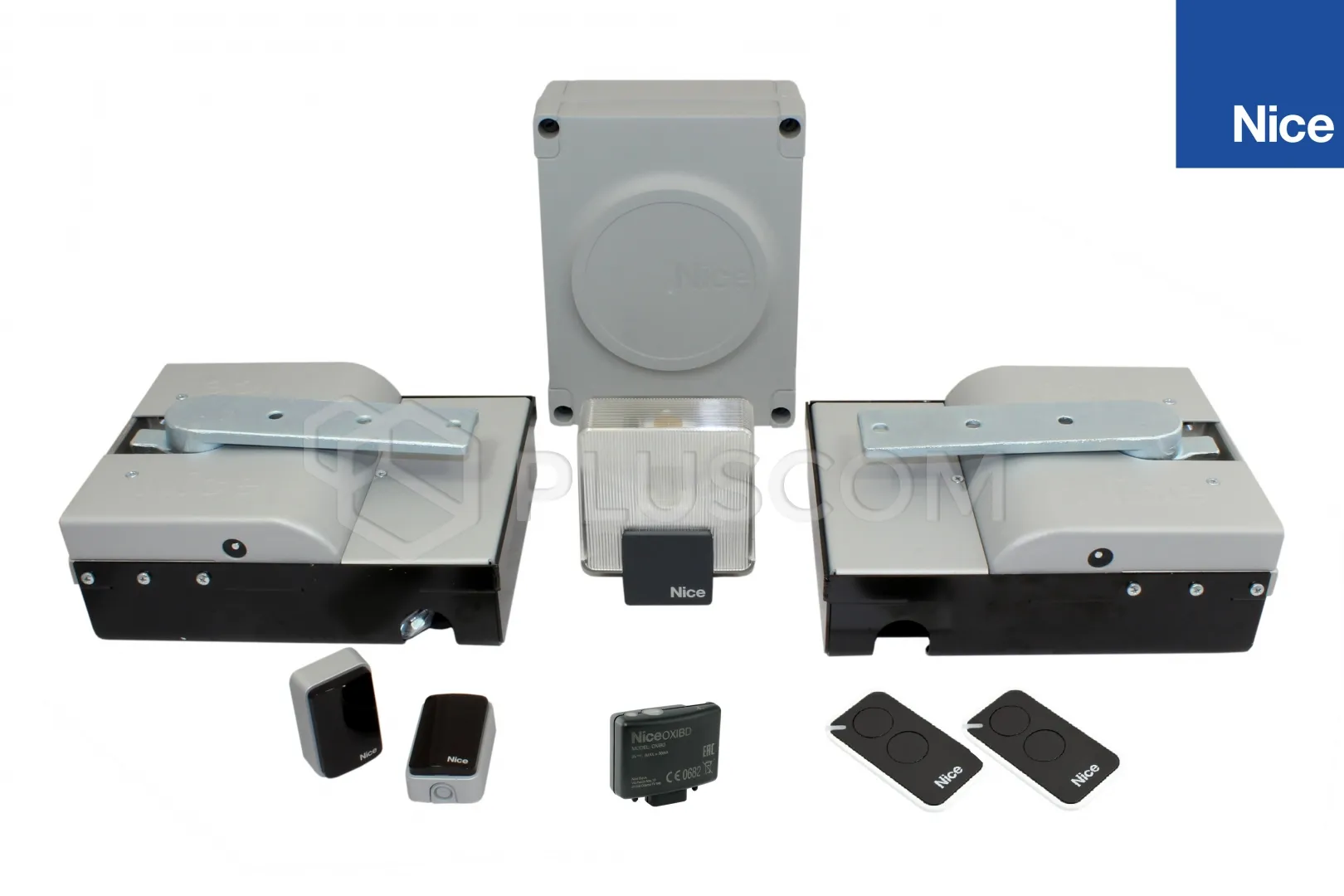

Le kit est composé de :
- 2 x actionneur autofreiné XME2024
- 2 x boîtier XMBOX
- Unité de commande MC424LR10
- Récepteur radio OXIBD
- 2 x télécommande à 3 canaux ON3EBD
- photocellules Nice EPM
- Lampe de signalisation ELDC avec antenne intégrée
| |
APPLICATION
Grâce aux actionneurs enterrés Nice, le portail et l'entrée prennent un aspect unique, tout en bénéficiant d'une automatisation totale. C'est l'esthétique et la discrétion qui constituent le plus grand avantage des opérateurs souterrains. D'autres caractéristiques importantes qui distinguent les opérateurs souterrains sont la possibilité de les installer dans un endroit où, en raison de.. :
- d'une entrée étroite
- des piliers très étroits dont la dimension A est inférieure à 100 mm
il n'y a pas d'espace pour l'installation d'une vis sans fin ou d'un bras articulé.
Il convient également de noter qu'il s'agit des seuls entraînements souterrains ayant la capacité d'ouvrir jusqu'à 180° en standard sans accessoires supplémentaires.
CONSTRUCTION ET INSTALLATION :
Avant d'installer les actionneurs souterrains
un drainage doit être effectué pour évacuer l'excès d'eau du boîtier de l'actionneur. Bien que l'actionneur soit enfermé dans un boîtier étanche IP67, il ne doit pas être totalement immergé pendant plus de 30 minutes.

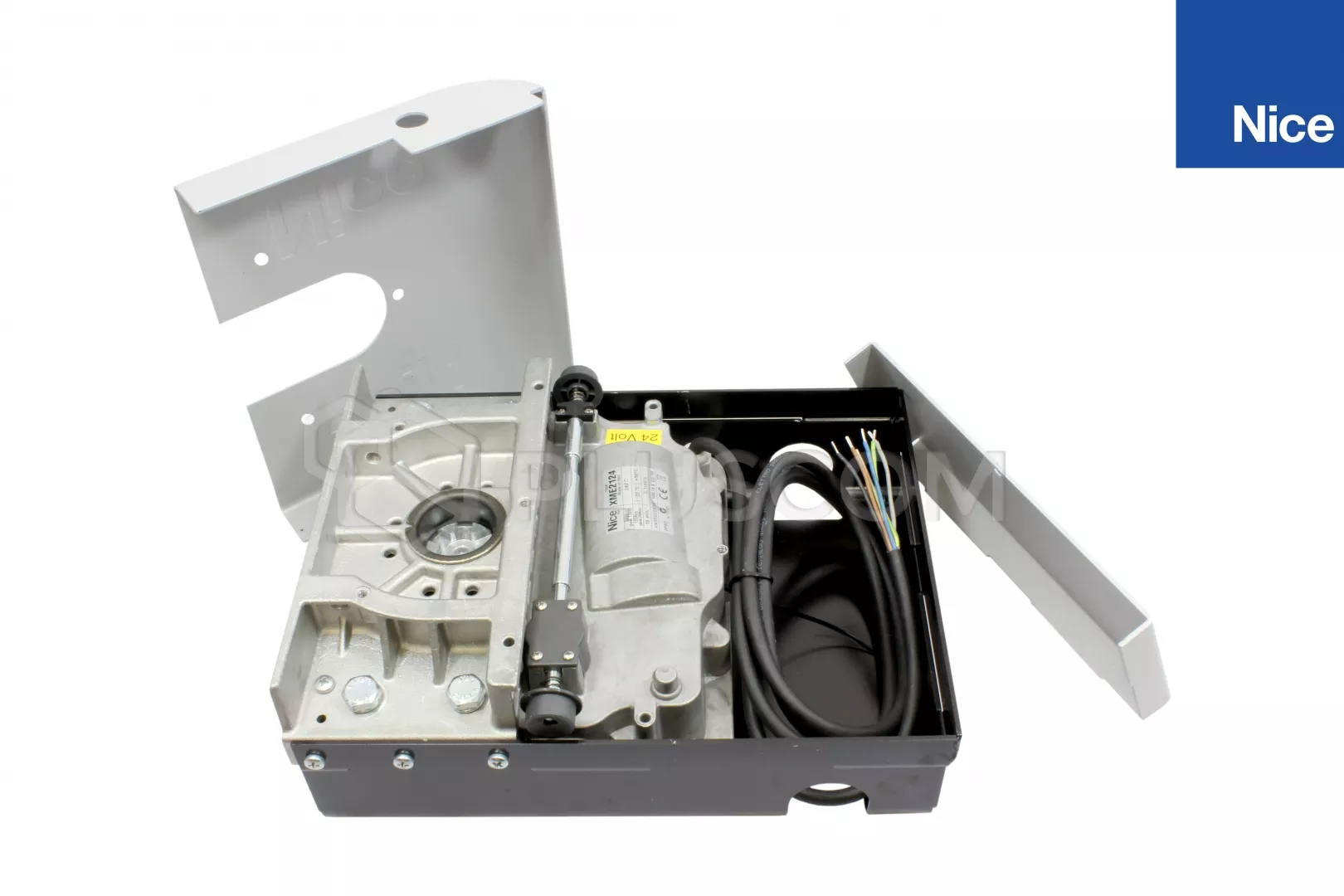

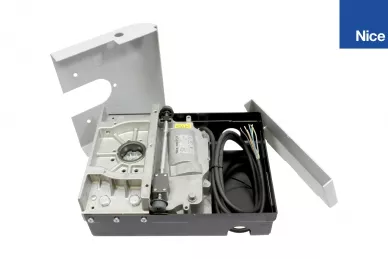

Le boîtier de base compact ne mesure que 81 mm de haut. Les parois de 2,5 mm d'épaisseur garantissent la résistance mécanique nécessaire. L'ensemble est protégé par cataphorèse pour une résistance optimale à la corrosion.

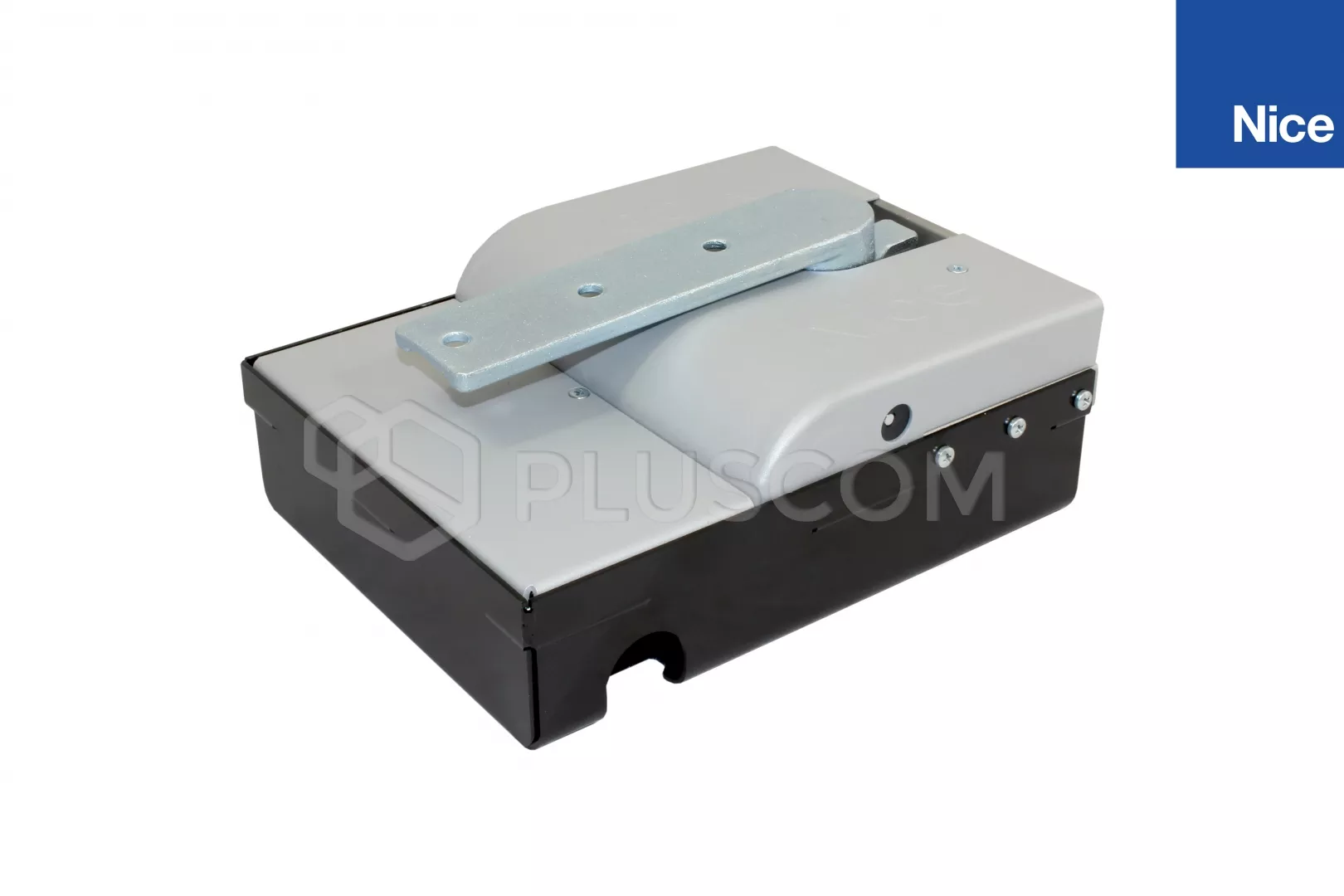

Une fois l'enveloppe de fondation en place, le bras d'entraînement de sortie est monté directement sur le vantail de la porte (devenant ainsi la charnière inférieure).

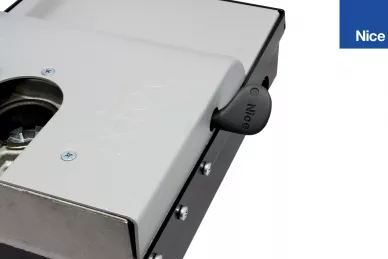

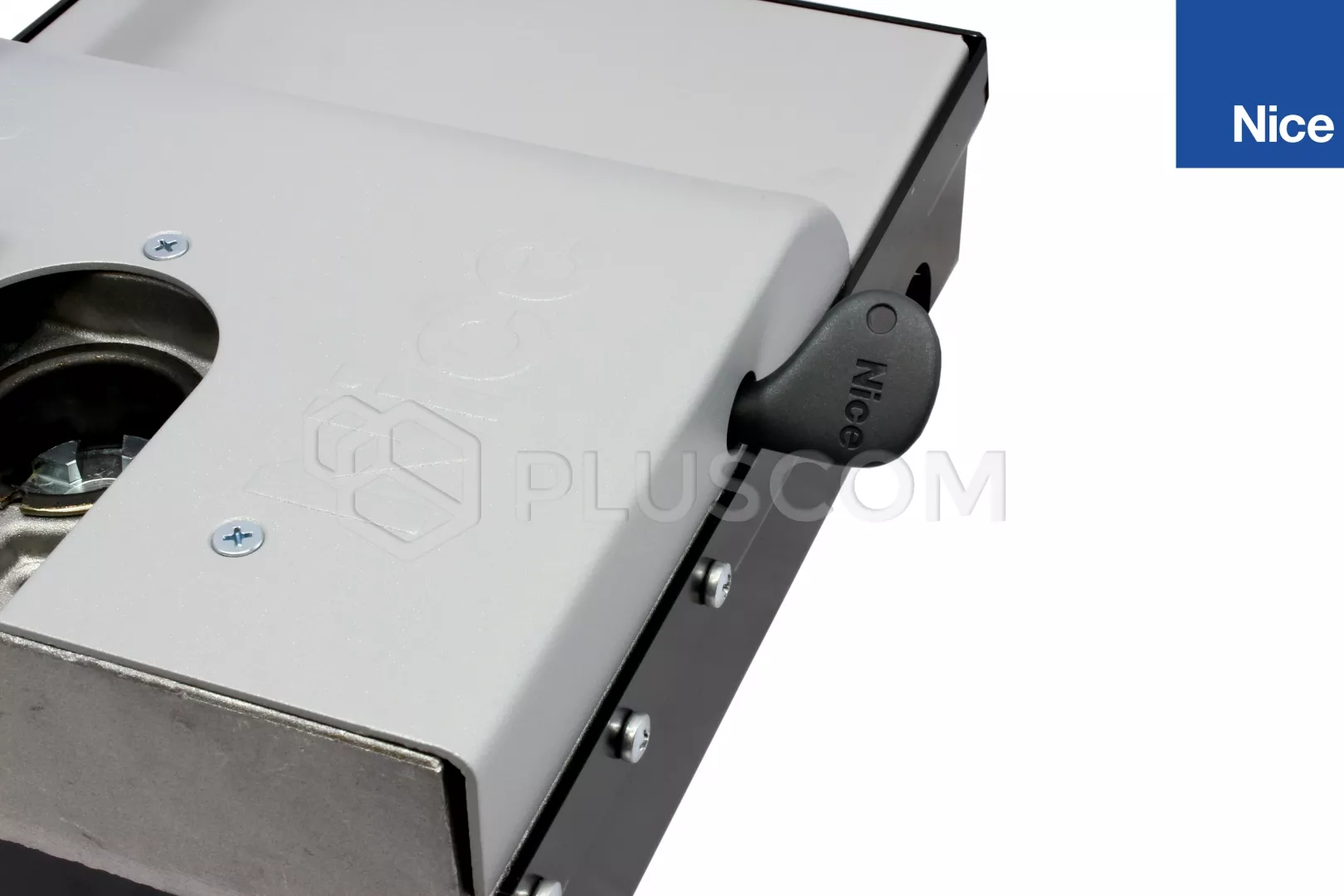

Des deux côtés du boîtier de l'opérateur se trouvent des fentes pour
la clé de Nice pour déverrouiller l'opérateur.
Le boîtier présente également les caractéristiques suivantes
des butées mécaniques intégrées. Leur réglage est simple et pratique.
NICE MC424LR10 CONTROL UNIT
Le fonctionnement des actionneurs est contrôlé par l'unité de commande Nice MC424LR10, qui a les fonctions suivantes :
- coopération avec le programmateur Oview (via l'interface IBT4N)
- programmation simple à trois boutons, programmation conviviale à deux niveaux de 8 fonctions de premier niveau (ON-OFF) et de 8 fonctions paramétriques
- démarrage progressif et déclenchement progressif de la fermeture
- fonction d'ouverture partielle de la porte
- Commande de deux moteurs 24V
- fonctionnement semi-automatique
- auto-programmation lors de la programmation initiale, l'unité de commande détermine et mémorise automatiquement les positions de fin de course de la porte
- possibilité de connecter la batterie PS124 pour que la porte s'ouvre même en cas d'interruption de l'alimentation électrique
- fonctionnement de la serrure électrique
- interface radio SM - possibilité d'installer un deuxième récepteur externe
