Bel opérateur autobloquant enterré M-FAB ME3024 pour portails battants conçu pour un usage intensif.
PARAMÈTRES DU PORTAIL
- poids du portail jusqu'à 600 kg
- longueur du vantail : jusqu'à 3,5 m

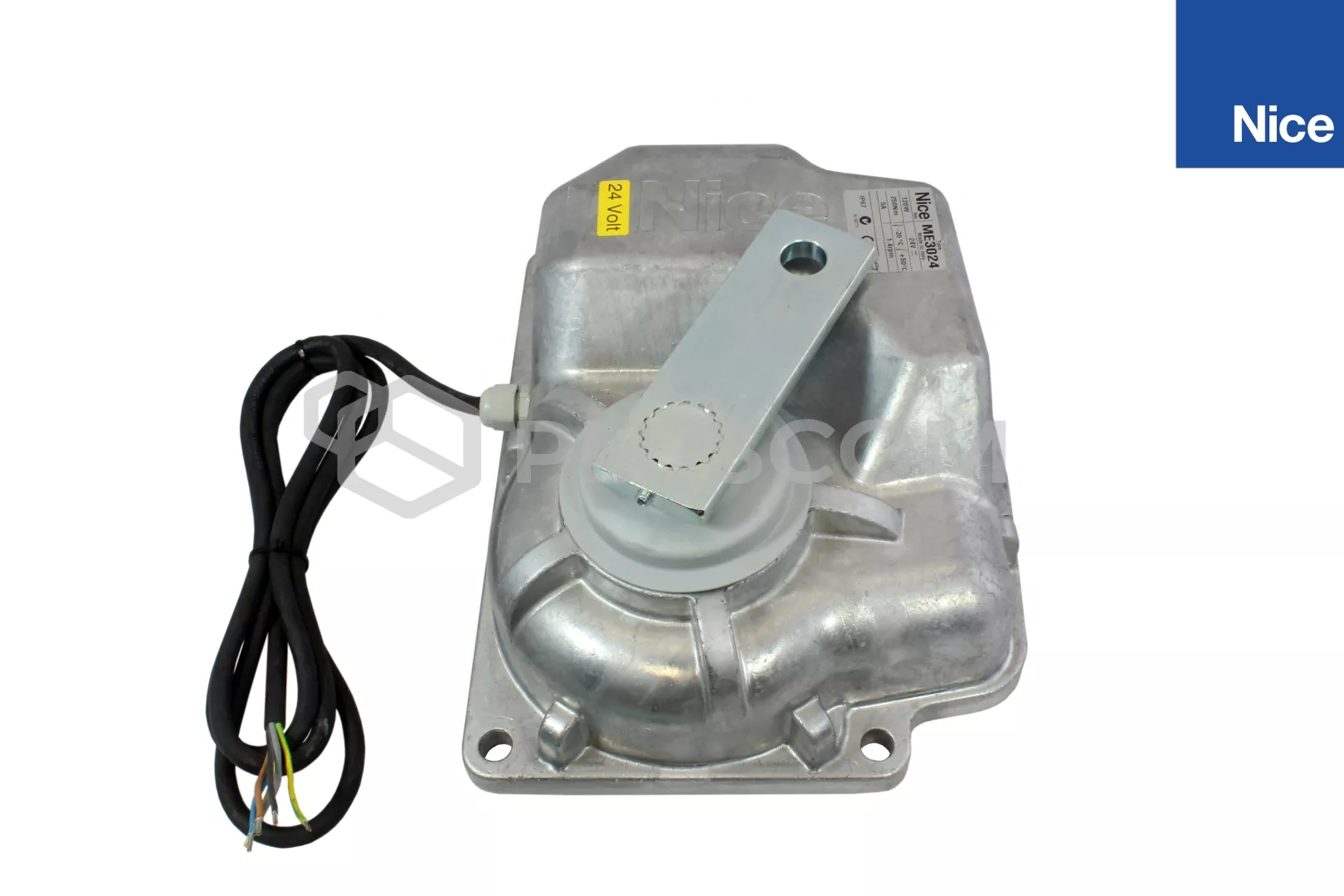

Nice M-FAB ME3024 Actionneur souterrain 24V
| PARAMÈTRES DE L'ACTIONNEUR
- alimentation du moteur : 24V
- consommation électrique : 120W max
- vitesse : 1.40 rpm
- couple : 250Nm
- intensité de travail 80%
- degré de protection : IP67
- température de travail : -20°C...+50°C
- dimensions : 372x306x143mm
|
Nice ME3024 appartient au groupe d'actionneurs souterrains M-FAB. Ces opérateurs permettent une installation d'automatisation élégante et discrète pour des portails avec des longueurs de vantail allant jusqu'à 3,5 m et un poids de 600 kg.
L'angle d'ouverture standard est de 110° maximum, et en utilisant des accessoires supplémentaires pour augmenter l'angle d'ouverture, il est possible d'obtenir jusqu'à 360°.
Le plus grand avantage des opérateurs souterrains est l'esthétique et la discrétion de la motorisation, qui est invisible et ne gâche pas l'image du portail.
Le deuxième point fort des opérateurs souterrains est la possibilité d'installation dans un endroit où, en raison de l'environnement, il n'est pas possible d'installer un opérateur souterrain.
- entrée étroite
- piliers très étroits dont la dimension A est inférieure à 100 mm
il n'y a pas d'espace pour l'installation de commandes à vis ou de commandes à bras articulé
ASSEMBLAGE ET INSTALLATION
Avant d'installer l'actionneur souterrain, il est nécessaire d'installer correctement le drainage pour évacuer l'excès d'eau. Bien que l'actionneur soit enfermé dans un boîtier étanche conforme à la norme IP67, il ne doit pas être totalement immergé pendant plus de 30 minutes.
Les actionneurs doivent être installés dans
un boîtier spécial, le FUNDAMENTAL BOX fabriqué :
- en acier inoxydable MECX idéal pour les conditions extrêmes
- avec revêtement cataphorétique MECF très résistant à la corrosion
Le déverrouillage d'urgence du vantail s'effectue par des mécanismes de déverrouillage à l'aide d'une clé ou d'un levier. L'utilisateur peut accéder au mécanisme de l'intérieur comme de l'extérieur et l'opération ne nécessite pas une grande force.

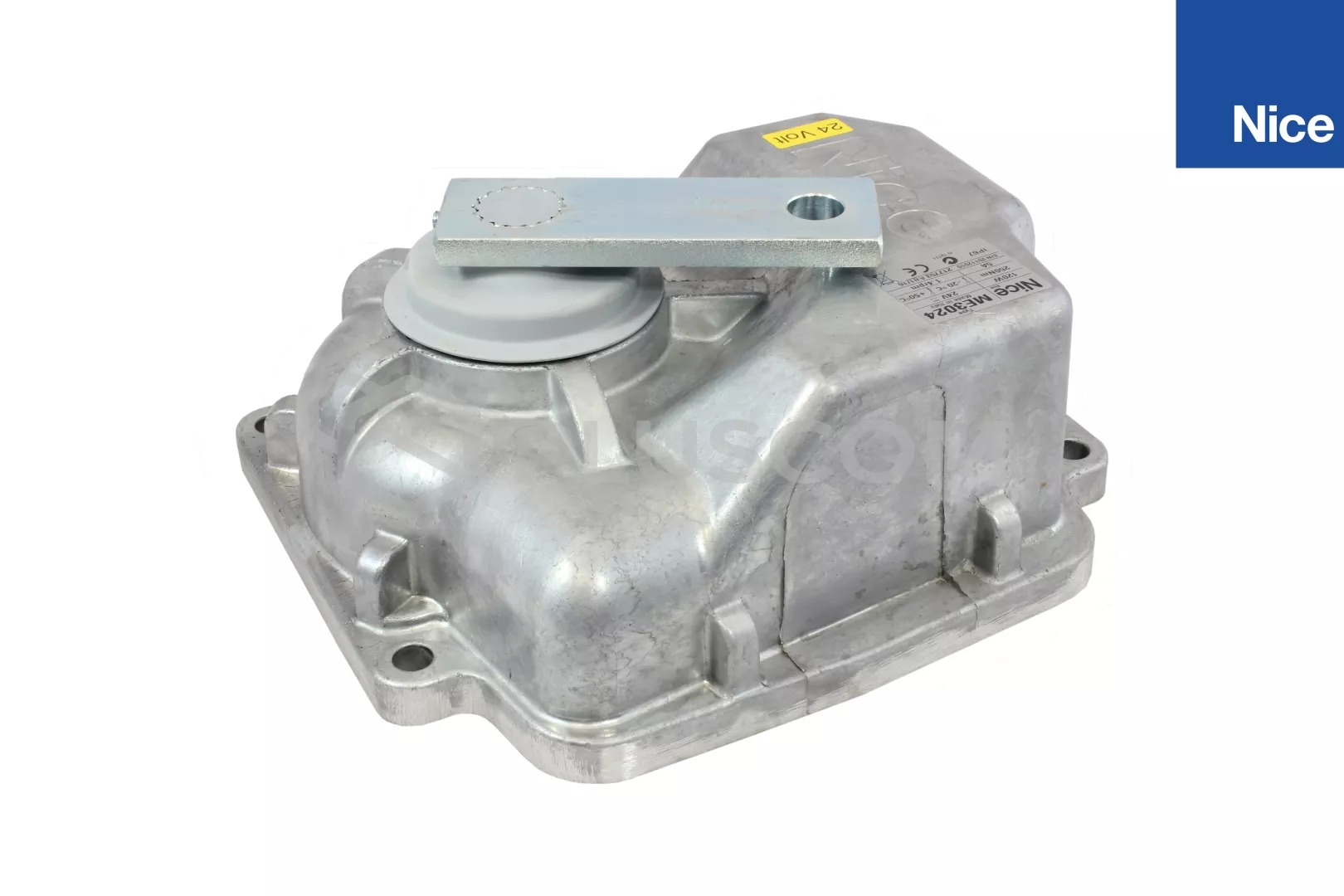

Nice M-FAB ME3024 Actionneur souterrain 24V
UNITÉ DE CONTRÔLE
Il est recommandé d'utiliser une unité de commande pour contrôler l'actionneur :
- MC824H avec technologie BLUEBUS
