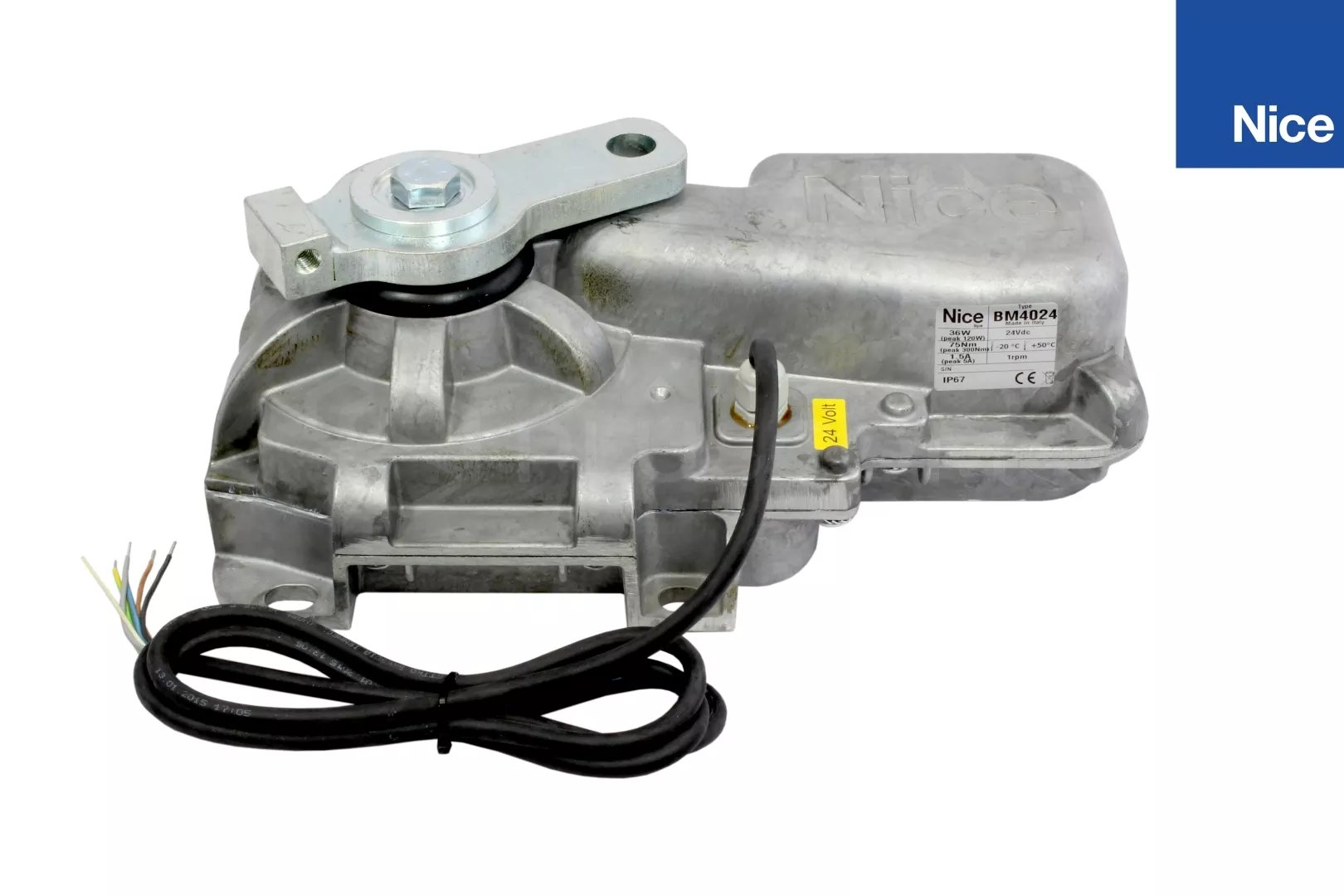

Nice BM4024 opérateur autobloquant enterré avec encodeur magnétique pour portails battants, conçu pour un usage intensif.
PARAMÈTRES DU PORTAIL
- poids du portail jusqu'à 650 kg
- longueur du vantail : jusqu'à 4m
Nice L-FAB BM4024 Actionneur souterrain 24V
| PARAMÈTRES DE L'ACTIONNEUR
- alimentation du moteur : 24V
- consommation électrique : 120W max
- vitesse : 1 rpm
- couple : 300Nm
- intensité : 60 cycles/heure
- degré de protection : IP67
- température de travail : -20°C...+50°C
- dimensions : 375x225x110mm
- encodeur magnétique intégré
- pour une utilisation intensive
|
Nice BM4024 appartient au groupe des actionneurs souterrains L-FAB. Ces actionneurs permettent une installation d'automatisation élégante et discrète pour des portails avec une longueur de vantail jusqu'à 4m et un poids de 350kg, ou si le vantail est plus court jusqu'à 2,5m, l'actionneur peut supporter un poids jusqu'à 650kg.
L'angle d'ouverture standard est de 110° maximum. L'utilisation d'accessoires supplémentaires permet d'augmenter l'angle d'ouverture jusqu'à 360°.
Le plus grand avantage des opérateurs souterrains est l'esthétique et la discrétion de la motorisation, qui est invisible et ne gâche pas l'image du portail.
Le deuxième point fort des opérateurs souterrains est la possibilité d'installation dans un endroit où, en raison de l'environnement, il n'est pas possible d'installer un opérateur souterrain.
- entrée étroite
- piliers très étroits dont la dimension A est inférieure à 100 mm
il n'y a pas d'espace pour l'installation de commandes à vis ou de commandes à bras articulé
ASSEMBLAGE ET INSTALLATION
Avant d'installer l'actionneur souterrain, il est nécessaire d'installer correctement le drainage pour évacuer l'excès d'eau. Bien que l'actionneur soit enfermé dans un boîtier étanche IP67, il ne doit pas être totalement immergé pendant plus de 30 minutes.
Les actionneurs doivent être installés dans
un boîtier spécial, le FUNDAMENTAL BOX fabriqué :
- en acier inoxydable BMBOX4I idéal pour les conditions extrêmes
- avec revêtement cataphorétique BMBOX4 très résistant à la corrosion
Le déverrouillage d'urgence du vantail s'effectue par l'intermédiaire de mécanismes de déverrouillage à clé ou à levier. L'utilisateur peut accéder au mécanisme de l'intérieur comme de l'extérieur et l'opération ne nécessite pas une grande force.
Nice L-FAB BM4024 Actionneur souterrain 24V
UNITÉ DE CONTRÔLE
Il est recommandé d'utiliser une unité de commande pour contrôler l'actionneur :
- MC824H pour les portails à 2 vantaux 24V
