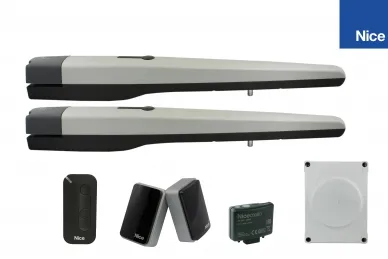

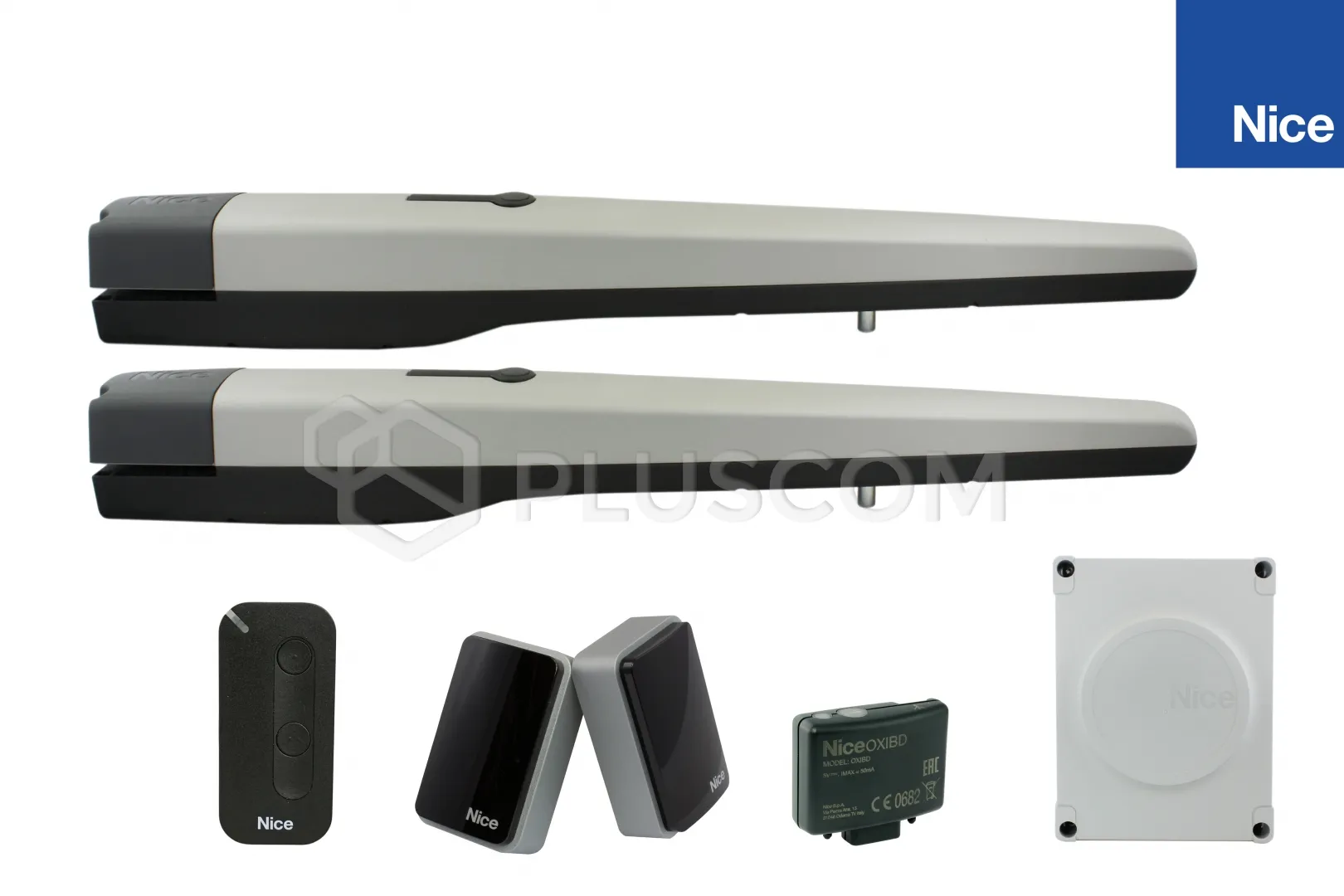

Kit Nice TOONA5015 MYGO pour portail à deux vantaux d'une longueur de 5 m et d'un poids de 200 kg

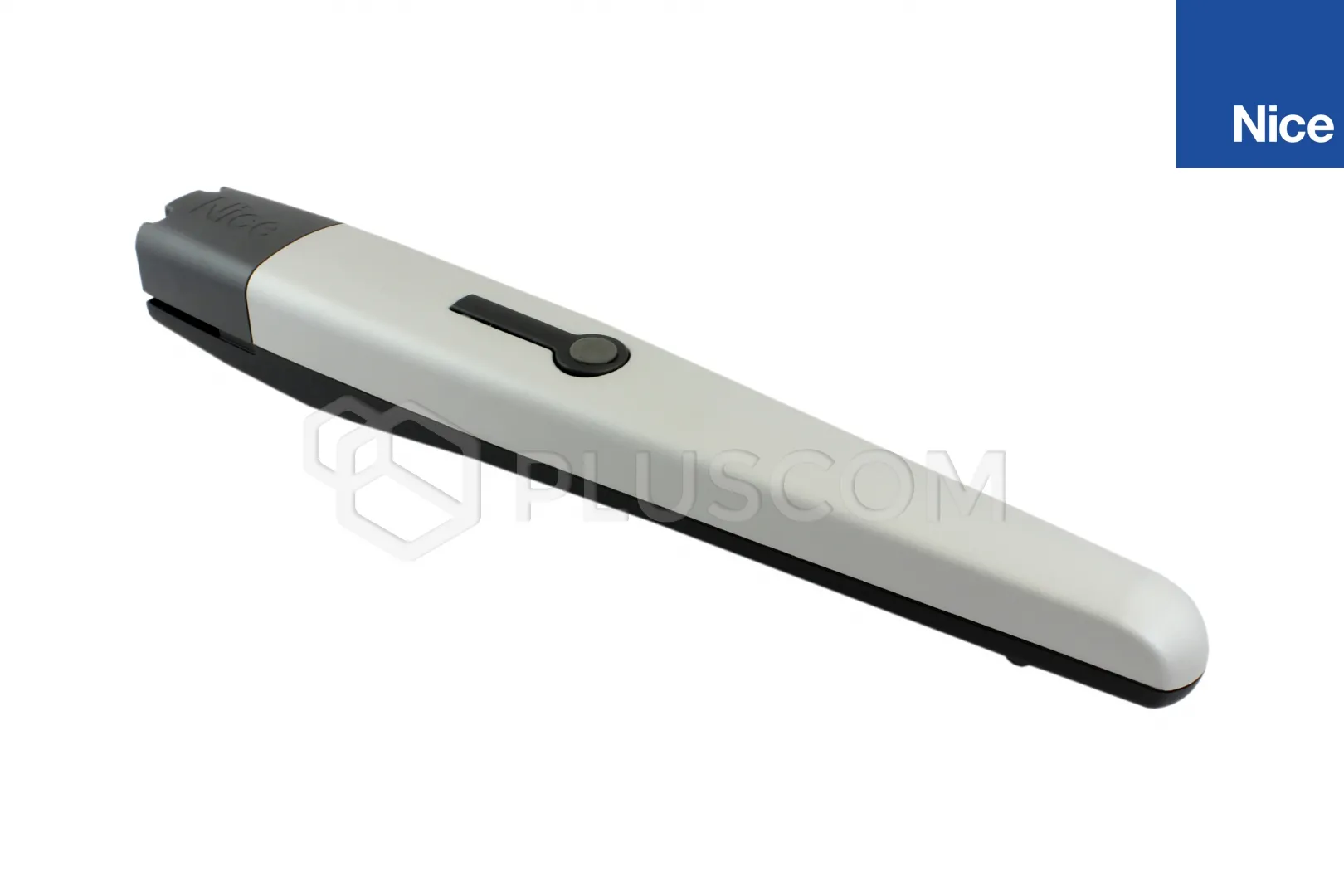

TOONA est un actionneur pour portails à deux battants d'une longueur maximale de 5 m. Ce moteur moderne de troisième génération garantit un fonctionnement sans faille du portail pendant de nombreuses années. Grâce à l'utilisation d'alliages légers et de technopolymères dans la fabrication du moteur et à son boîtier recouvert d'une peinture polyester, nous pouvons garantir sa durabilité, quelles que soient les conditions climatiques.

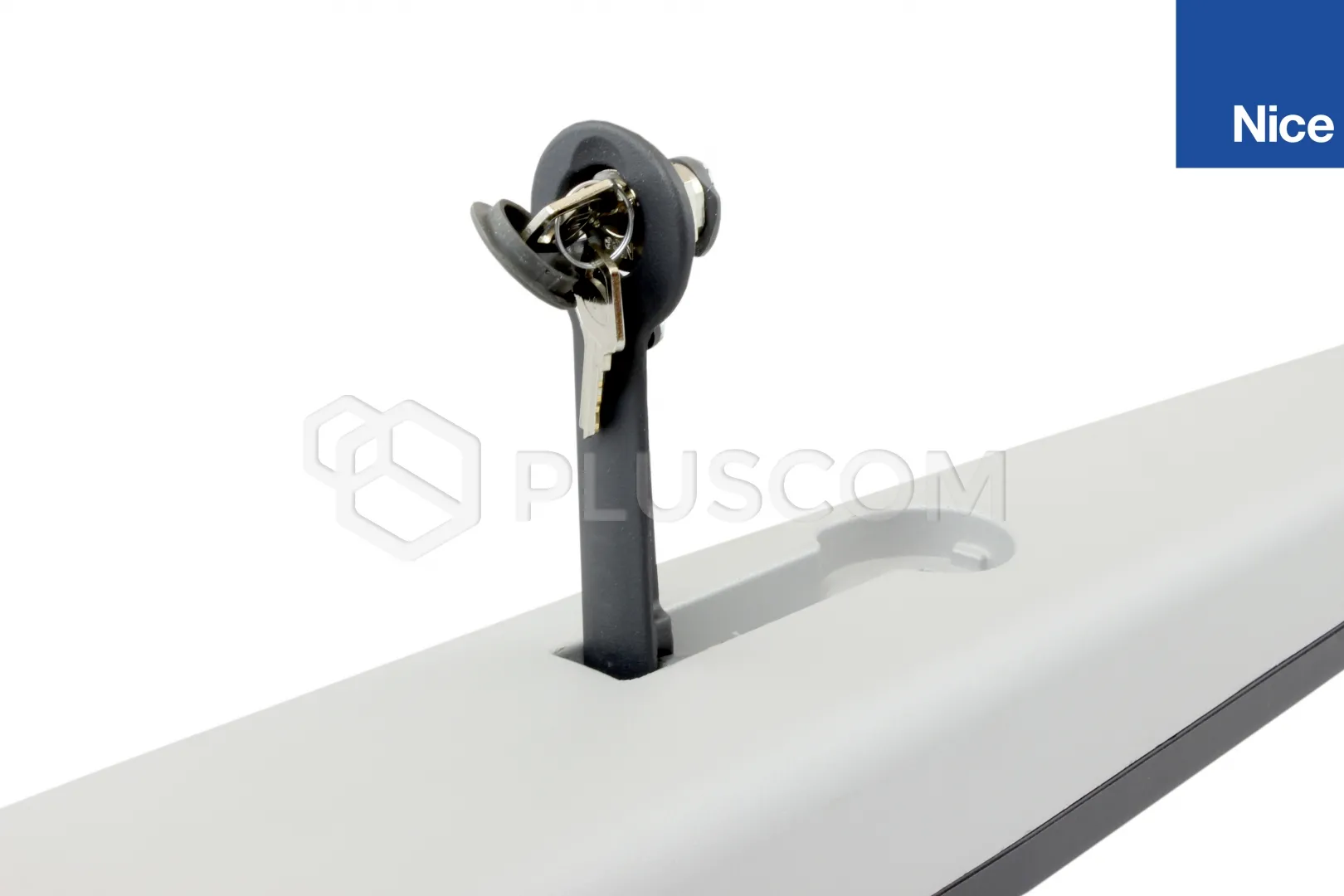

Le vérin est équipé d'une butée d'ouverture. Un levier en aluminium sert à désaccoupler le mécanisme en cas d'urgence. Des supports pour fixer l'actionneur sur le poteau et sur le battant du portail sont fournis avec l'actionneur. Les supports doivent être soudés.
Le fonctionnement des actionneurs est commandé par la centrale MC800. qui exécute une série de fonctions utiles :
- reconnaissance des appareils de la ligne BLUEBUS (y compris l'état de l'entrée STOP)
- reconnaissance de l'amplitude de mouvement de chaque vantail du portail
- compatibilité avec le programmateur Oview (à l'aide de l'interface IBT4N)
- programmation simple, méthode conviviale à deux niveaux de programmation 8 fonctions de premier niveau (ON-OFF) et 8 fonctions paramétriques
- démarrage et arrêt progressifs à la fermeture
- fonction d'ouverture partielle du portail - portillon
- commande de deux servomoteurs 230 V
- fonctionnement semi-automatique, automatique
- auto-programmation lors de la première programmation, la centrale détermine et mémorise automatiquement les positions extrêmes du portail
- fonctionnement de la serrure électrique
PARAMÈTRES DE LA CENTRALE :
- alimentation de la centrale : CA 230 V
- puissance nominale absorbée du réseau 900 W
- sortie de la lampe d'avertissement : 120/230 V, 21 W
- degré de protection : IP54
- température de fonctionnement -20 °C...+50 °C
- dimensions : 310 x 232 x 122 mm
- poids : 4,1 kg
Télécommande MYGO2 assure une commande radio à code variable dynamique, à une fréquence de 433,92 MHz, ce qui garantit un haut niveau de sécurité d'utilisation et rend le code impossible à copier.
MYGO2 dispose d'un code secret appelé « CODE D'ACTIVATION ». En transférant ce code de l'émetteur mémorisé vers un nouvel émetteur, ce dernier est automatiquement reconnu (et mémorisé) par le récepteur.
L'émetteur MYGO2 peut être programmé à l'aide du dispositif ProView. La télécommande est configurée par défaut en mode unidirectionnel avec codage radio « O-Code ».
Cellule photoélectrique EPM à relais, utilisée pour les appareils avec entrée classique FOTO/STOP. L'angle d'inclinaison de l'appareil n'est pas réglable. Il est donc important qu'ils soient montés sur des murs verticaux et parallèles entre eux. Pour le montage, vous pouvez utiliser des colonnes en aluminium de 50 ou 100 cm de hauteur PPH3, PPH4.
Le boîtier de la cellule photoélectrique protège contre la pénétration de poussière et de pluie, ce qui permet de les installer à l'extérieur et de les faire fonctionner dans une plage de températures comprise entre -20 °C et +50 °C.
CARACTÉRISTIQUES TECHNIQUES :
- alimentation du moteur : 230 V
- consommation électrique : max. 1,5 A
- consommation électrique : 340 W
- condensateur intégré 7 uF
- vitesse : 0,013 m/s
- course : 540 mm
- Force : max. 1 800 N
- intensité de travail : 54 cycles/h
- poids : 7 kg
