Nice HO7124 R10 - opérateur pour portail battant 2,4m/250kg
FONCTION DE L'OPÉRATEUR
L'opérateur Nice HOPP à bras articulé est conçu pour automatiser les portails de :
- longueurs de vantail jusqu'à 2,4 m
- poids du vantail jusqu'à 250 kg
Parfaitement adapté à l'installation sur de larges poteaux en maçonnerie où la profondeur d'assise des charnières peut atteindre 25 cm.
CARACTÉRISTIQUES DISTINCTIVES
- assemblage facile et rapide ne nécessitant aucune soudure :
- conception durable et compacte :
Le corps robuste de l'actionneur en aluminium et le solide réducteur planétaire confèrent à l'actionneur un couple de 250 Nm. L'unité de commande est logée dans l'actionneur, de sorte qu'il n'est pas nécessaire de trouver un espace supplémentaire pour l'installer. Cela simplifie également le processus de connexion électrique et le nombre de câbles nécessaires.
- culture d'exploitation et précision très élevées
Le variateur fonctionne très silencieusement et en douceur, en démarrant et en arrêtant doucement le cycle. Les butées d'ouverture et de fermeture intégrées permettent un réglage très précis.

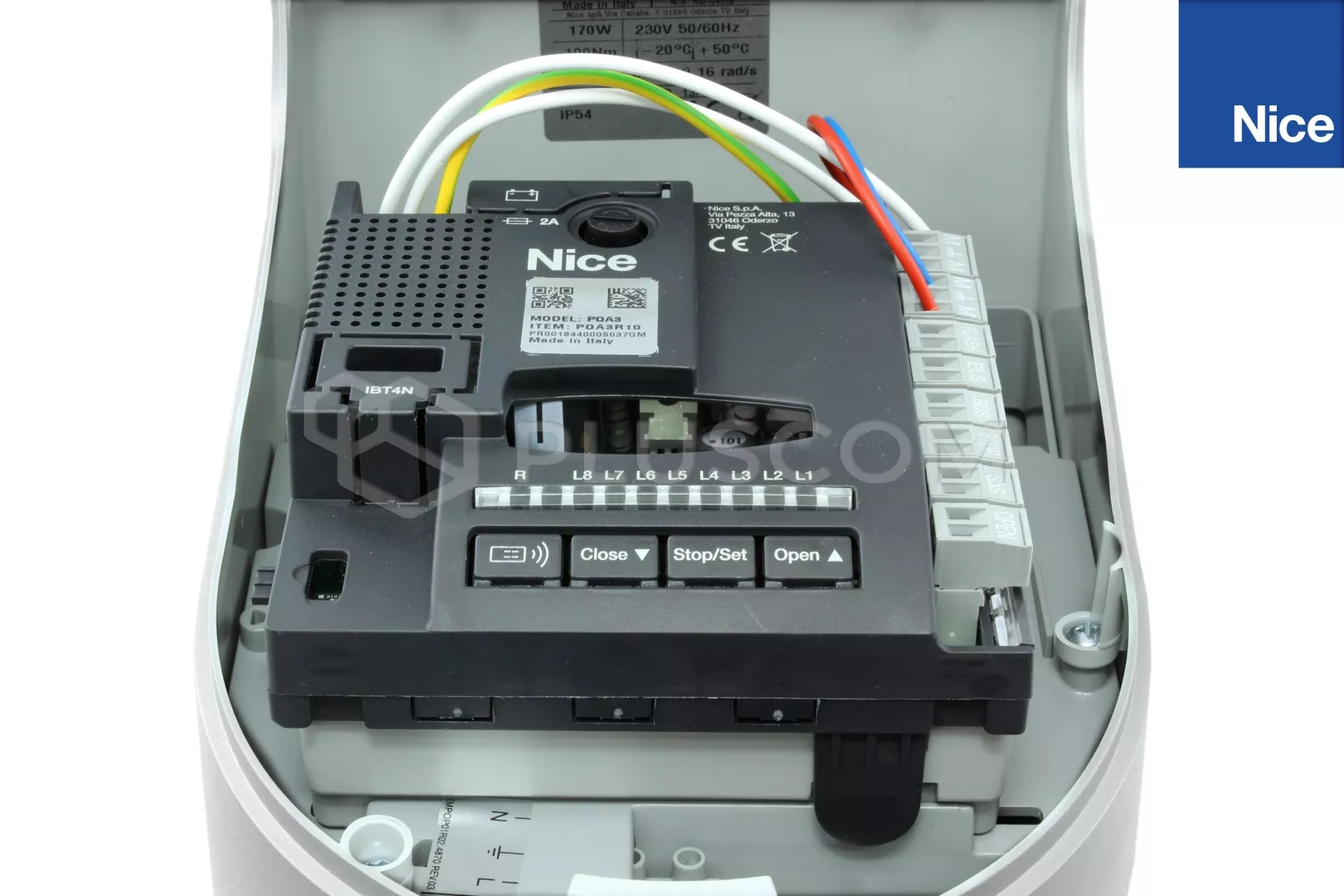

Unité de commande Nice POA3R10 offre un certain nombre de fonctions avancées et pratiques. La première mise en service est la reconnaissance automatique des accessoires connectés et la détermination et la mémorisation des positions finales. Les autres paramètres sont configurés à l'aide de trois boutons et d'un ensemble de diodes électroluminescentes.
Le programmateur O-View sera apprécié par les installateurs professionnels. Avec son aide, on accède à des réglages très détaillés et à des fonctions qui ne sont disponibles qu'avec son aide.
- Autodiagnostic des défauts
L'unité de contrôle détecte automatiquement les éventuels défauts et dysfonctionnements, par exemple le déclenchement des cellules photoélectriques. Elle signale les défauts au moyen de codes spéciaux.

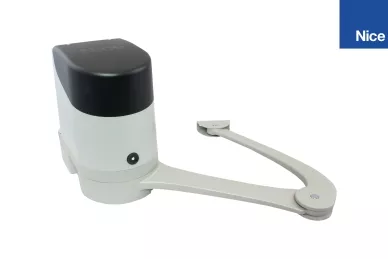

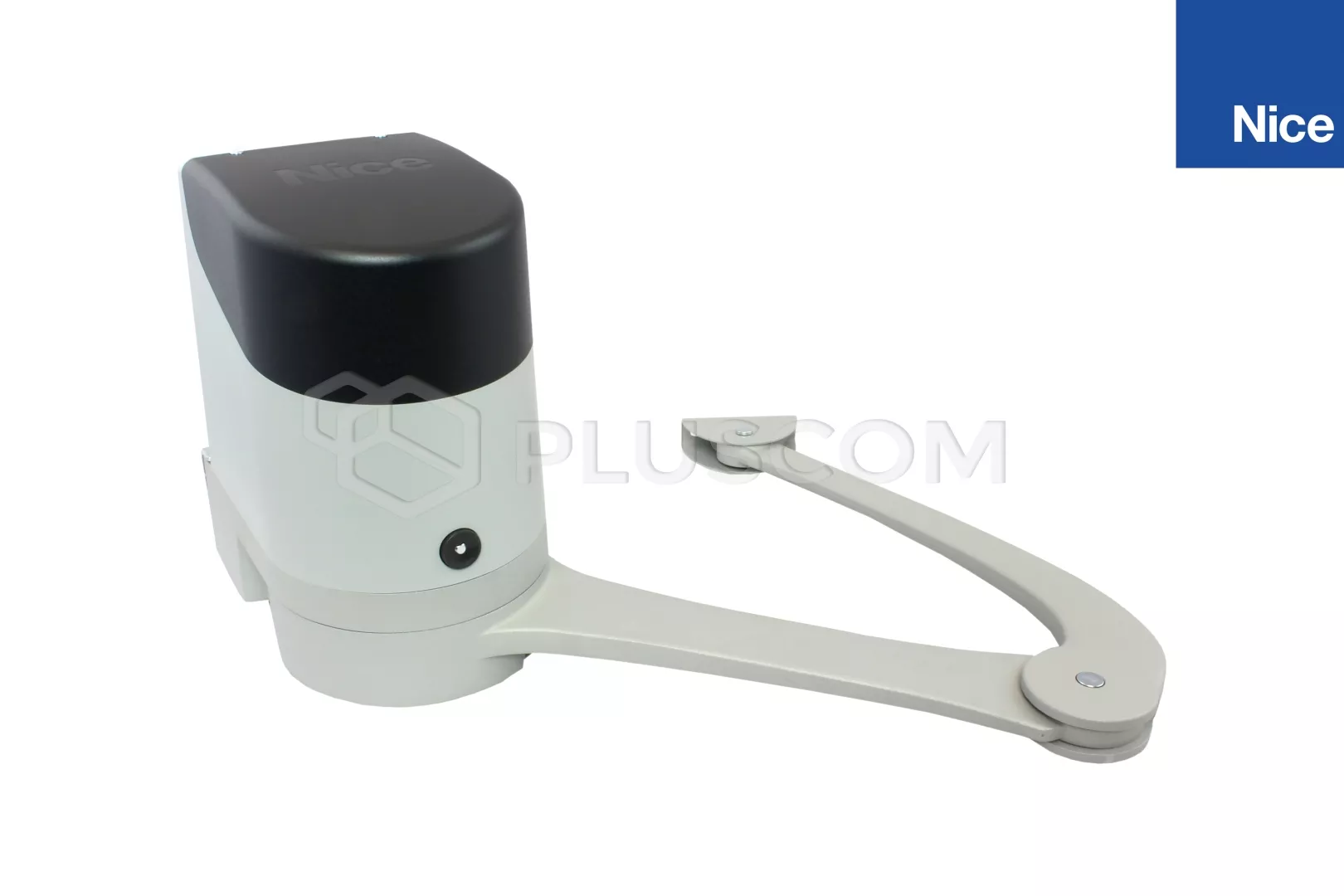

Nice HO7124 R10 Actionneur 24V avec unité de contrôle
Nice HO7124 R10 Actionneur 24V avec unité de contrôle

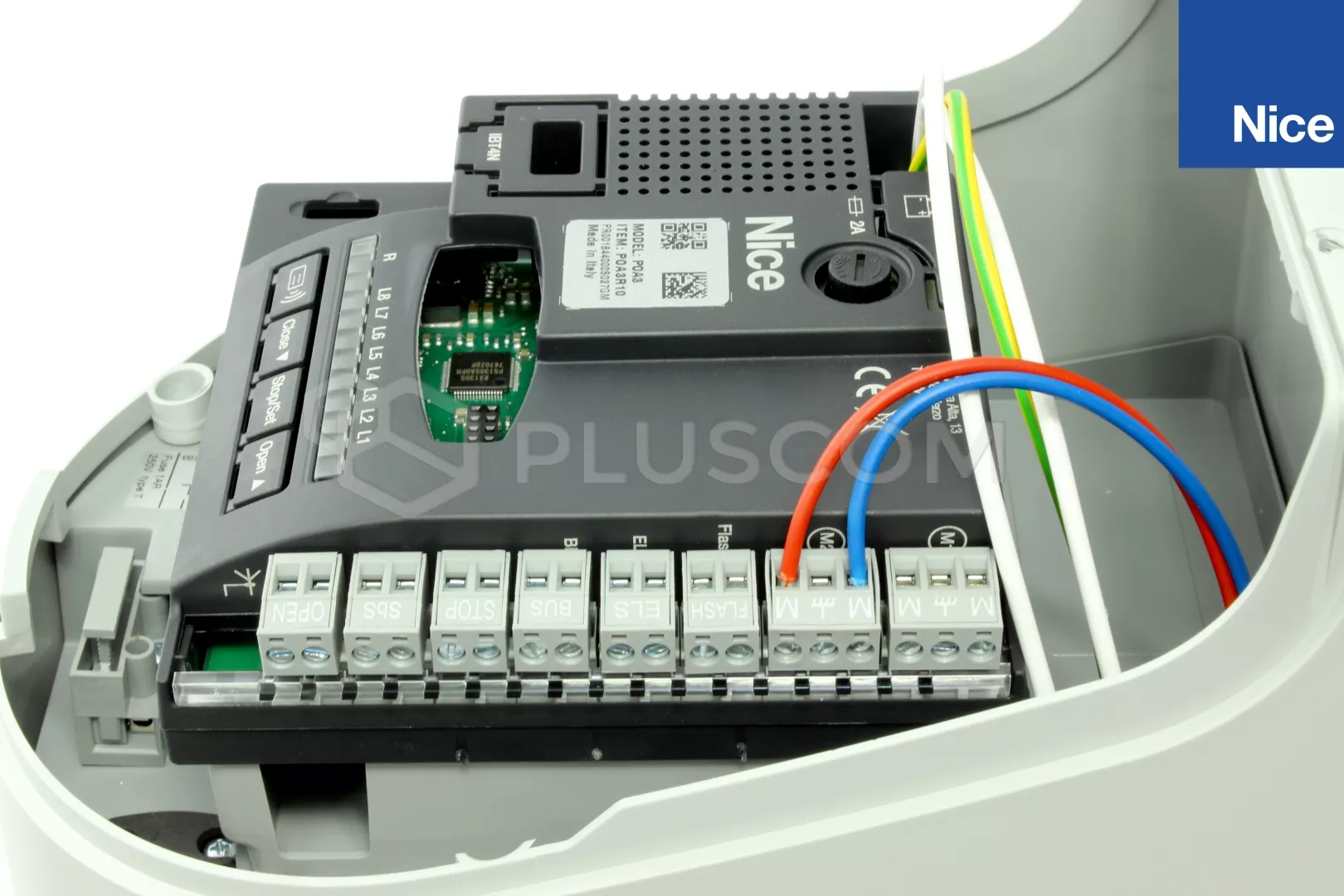

Modèle R10 a été adapté aux normes de sécurité strictes pour les portes automatiques introduites par l'Union européenne. L'unité de contrôle est équipée d'un connecteur de type IBT4N, qui permet la connexion de tous les dispositifs équipés de l'interface BusT4 et dispose d'une radio intégrée.
INSTALLATION FACILE ET RAPIDE
L'assemblage des actionneurs HOPP est simple et rapide. Aucune soudure n'est nécessaire. L'actionneur et la fixation au vantail sont vissés. Le support de l'actionneur est une pièce en C à trous multiples qui est fixée au poteau à l'aide de chevilles. Le vantail est fixé au support à l'aide de deux vis. Il est préférable d'utiliser une baie renforcée et non courbée à cet effet. A l'aide des passe-câbles situés dans la partie inférieure de l'opérateur, vous pouvez faire passer les câbles ou les tuyaux à l'intérieur de l'opérateur de manière à ce que l'eau et la saleté ne pénètrent pas.
Nice HO7124 R10 Actionneur 24V avec unité de contrôle

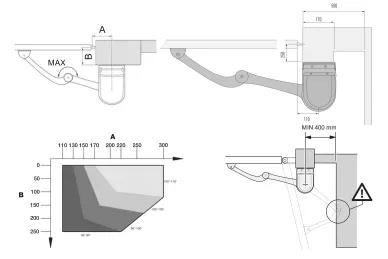

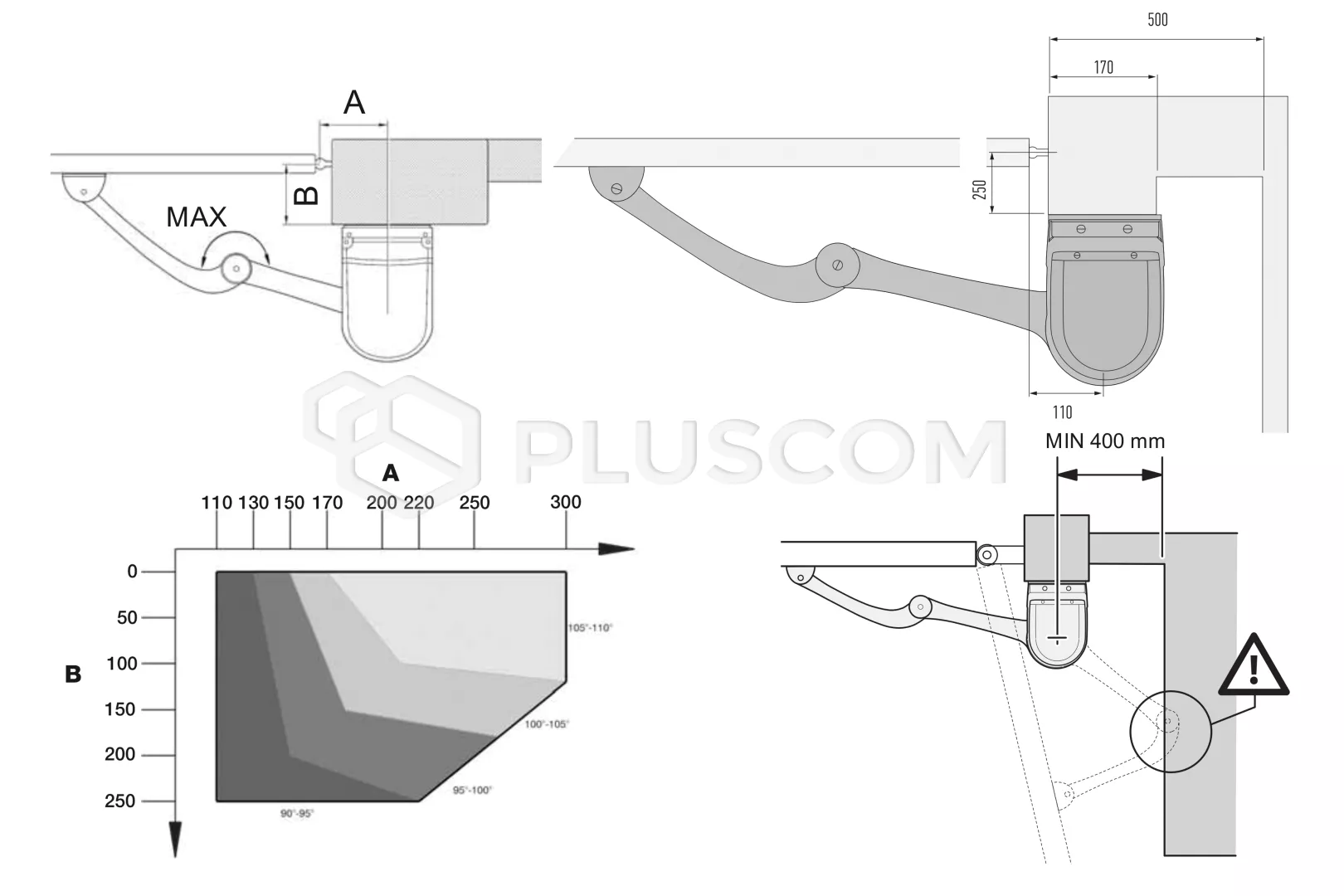

SCHÉMA D'INSTALLATION
Il est très important de préparer correctement l'installation dès la phase de conception et de construction de la porte. Cela facilite le raccordement ultérieur de l'opérateur et améliore l'esthétique de l'installation. Il n'est pas nécessaire de poser des câbles supplémentaires dans des gouttières ou des conduits de câbles à l'extérieur des poteaux.
Câbles pour l'installation :
- 3x 1.5mm2 alimentation électrique de l'actionneur avec unité de contrôle
- 3x 1.5mm2 connexion entre les actionneurs
- 2x0.5mm2 connexion cellule photoélectrique BLUEBUS
- 2x0.75mm2 connexion lampe BLUEBUS
- RG58, H155 - câble pour la connexion de l'antenne 433MHz intégrée dans la lampe
