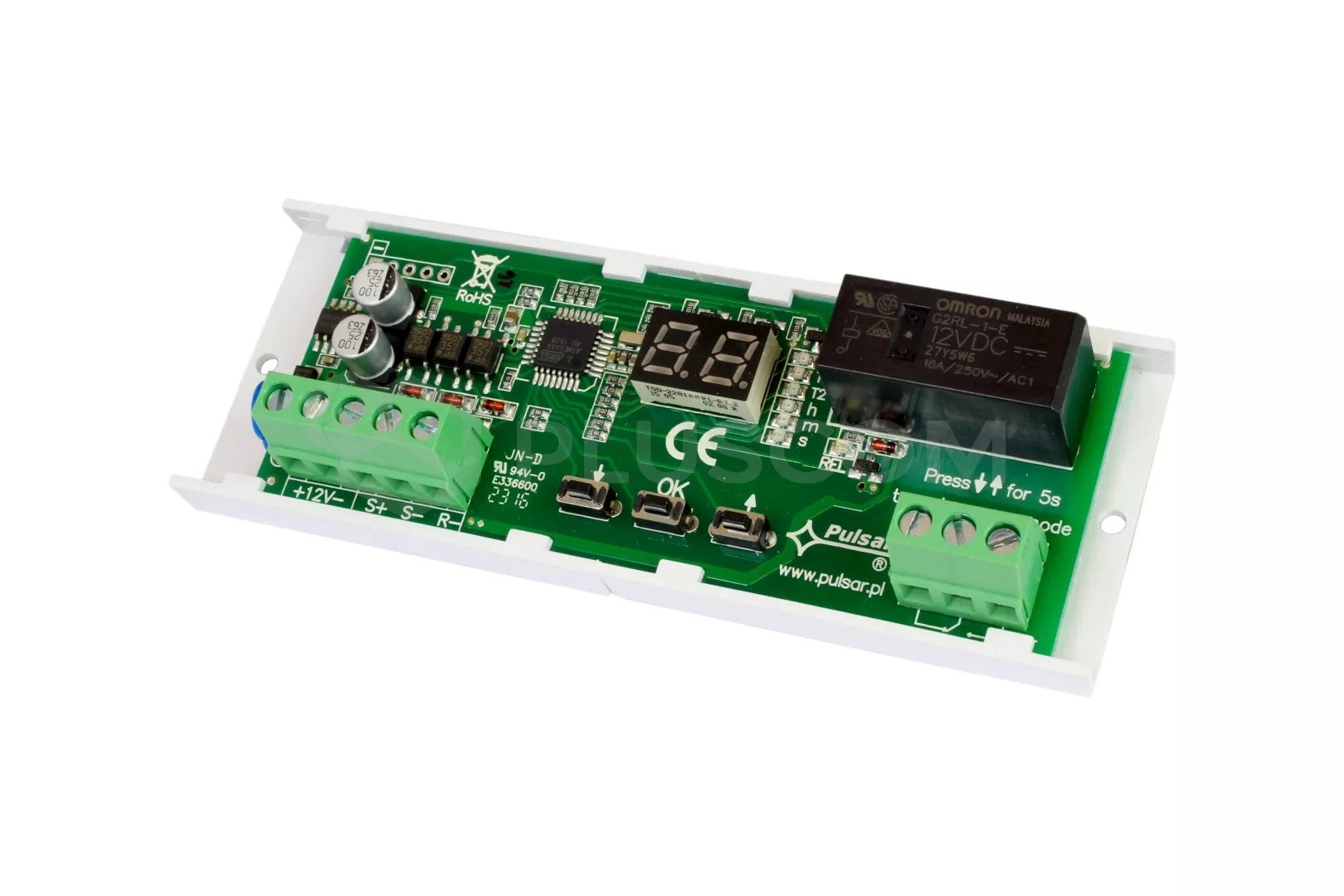

Module relais temporisé Pulsar AWZ 516

Module relais temporisé AWZ516 (module relais temporisé PC1)

Module relais temporisé pour la réalisation de programmes temporisés. A utiliser 18 programmes différents. Les fonctions exécutées par le module peuvent être utilisées dans une large gamme d'applications, depuis des applications simples telles que l'extension d'impulsions courtes contrôlant le fonctionnement de serrures, de cavaliers solénoïdes et de commandes bistables, jusqu'à la réalisation de fonctions complexes dépendant de l'état de l'entrée S et des temporisations réglées. Le relais est donc utilisé dans les circuits d'automatisation et de contrôle et dans les projets de contrôle d'accès avec des dépendances logiques sur l'état du contrôleur, du capteur d'ouverture de porte (interrupteur à lames), etc.

CARACTÉRISTIQUES : 18 programmes temporisés Gamme de temps mesurés jusqu'à 100h haute précision des temps mesurés capacité de charge des contacts de relais : DC 30V, AC 250V, courant max 10A programmation simple à l'aide de trois touches de fonction, l'affichage LED et les diodes informent sur les paramètres réglés trois entrées : entrée de contrôle déclenchée par l'alimentation plus (S+) entrée de commande déclenchée par la masse (S-) entrée de réinitialisation déclenchée par la masse (R-) alimentation : DC 10-16V

Module relais temporisé Pulsar AWZ 516

PROGRAMMATION

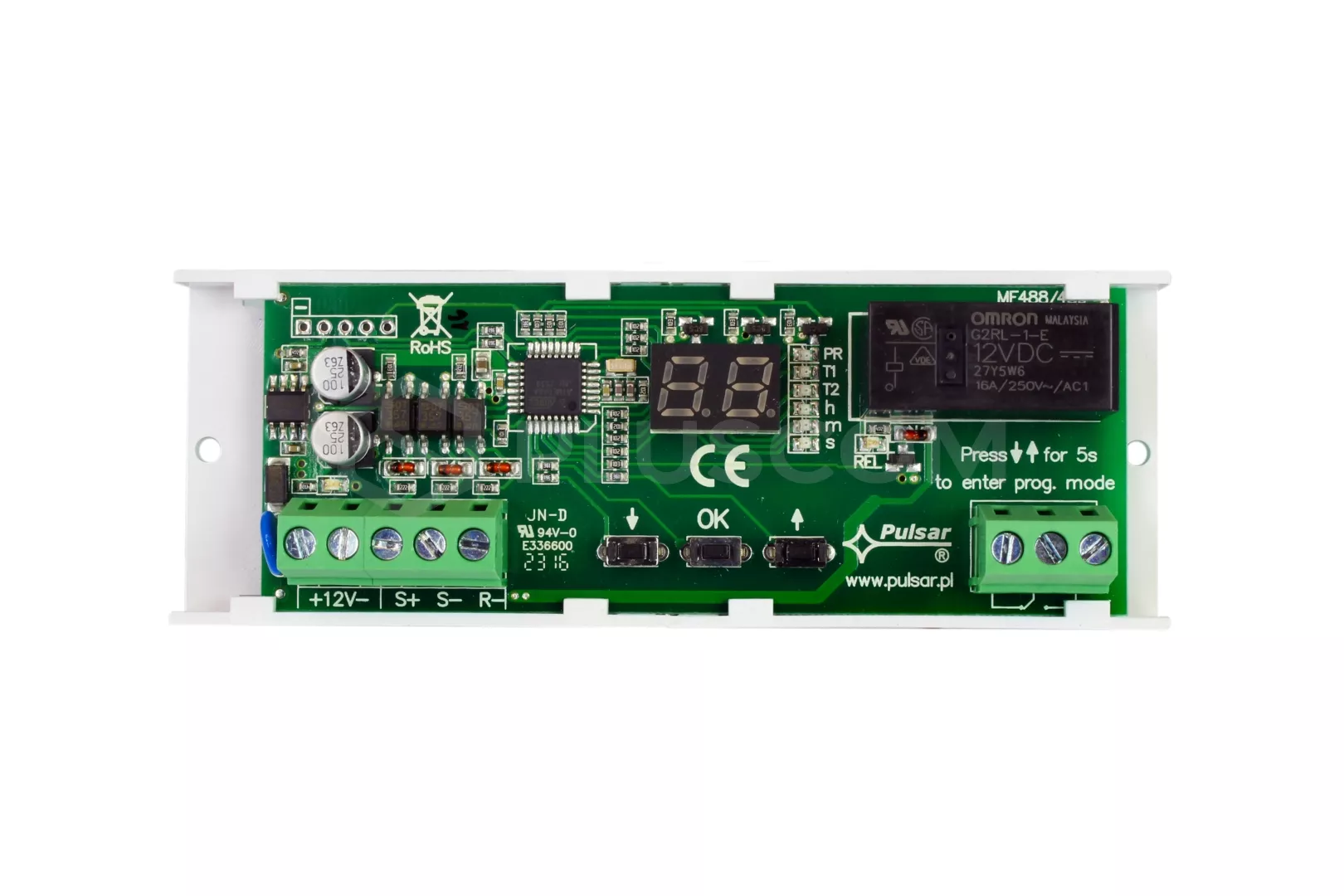

Trois touches de fonction permettent de sélectionner le programme et de régler les temps T1 et T2. Des diodes électroluminescentes et un double affichage à 7 segments indiquent les valeurs sélectionnées/réglées.

MONTAGE

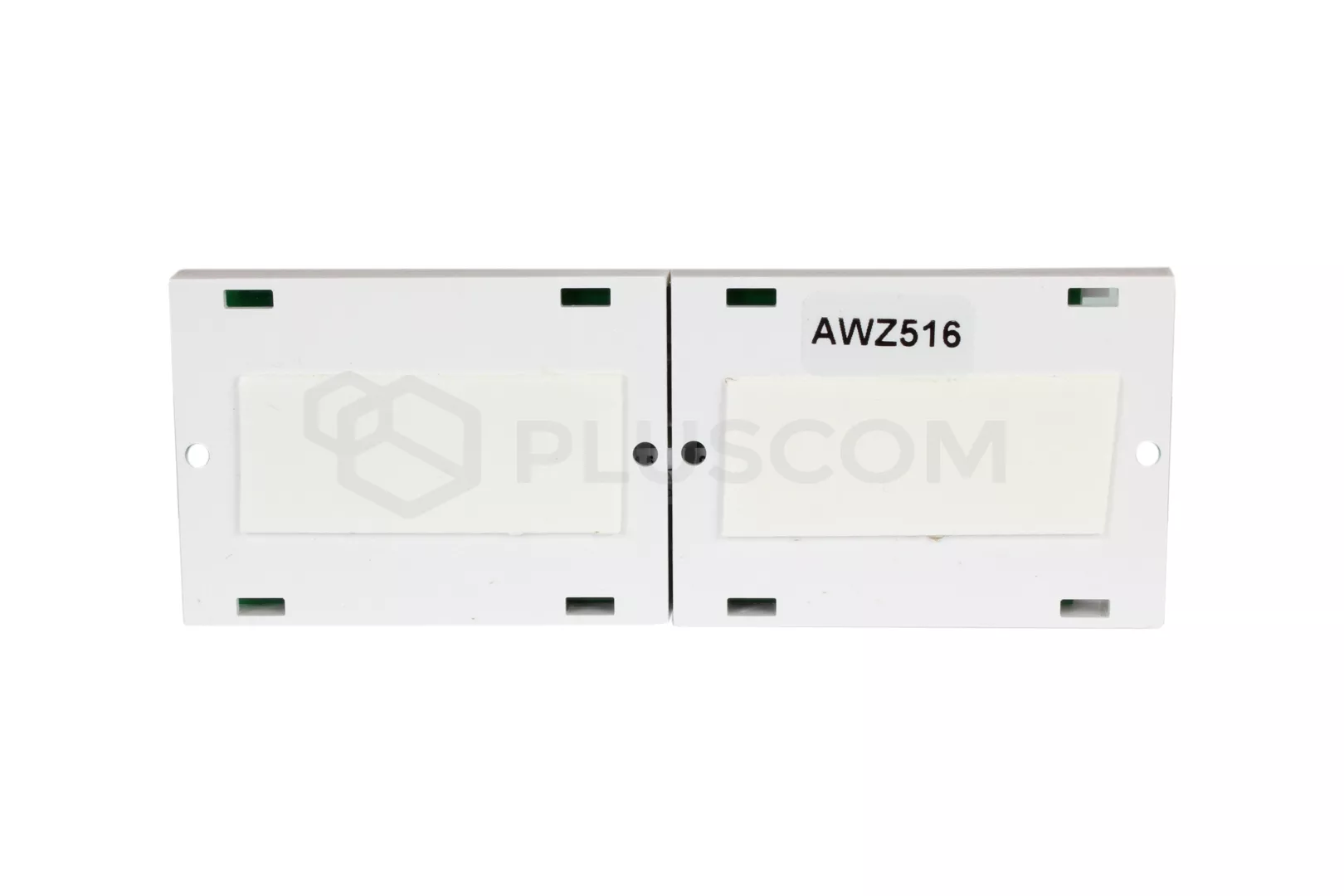

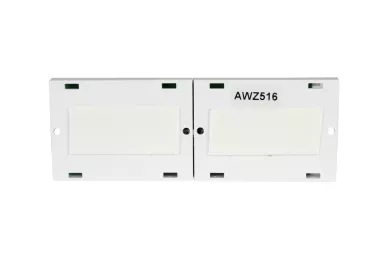

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Le ruban adhésif intégré peut être utilisé pour le montage ou les trous pour visser la bande au sol peuvent être utilisés.
