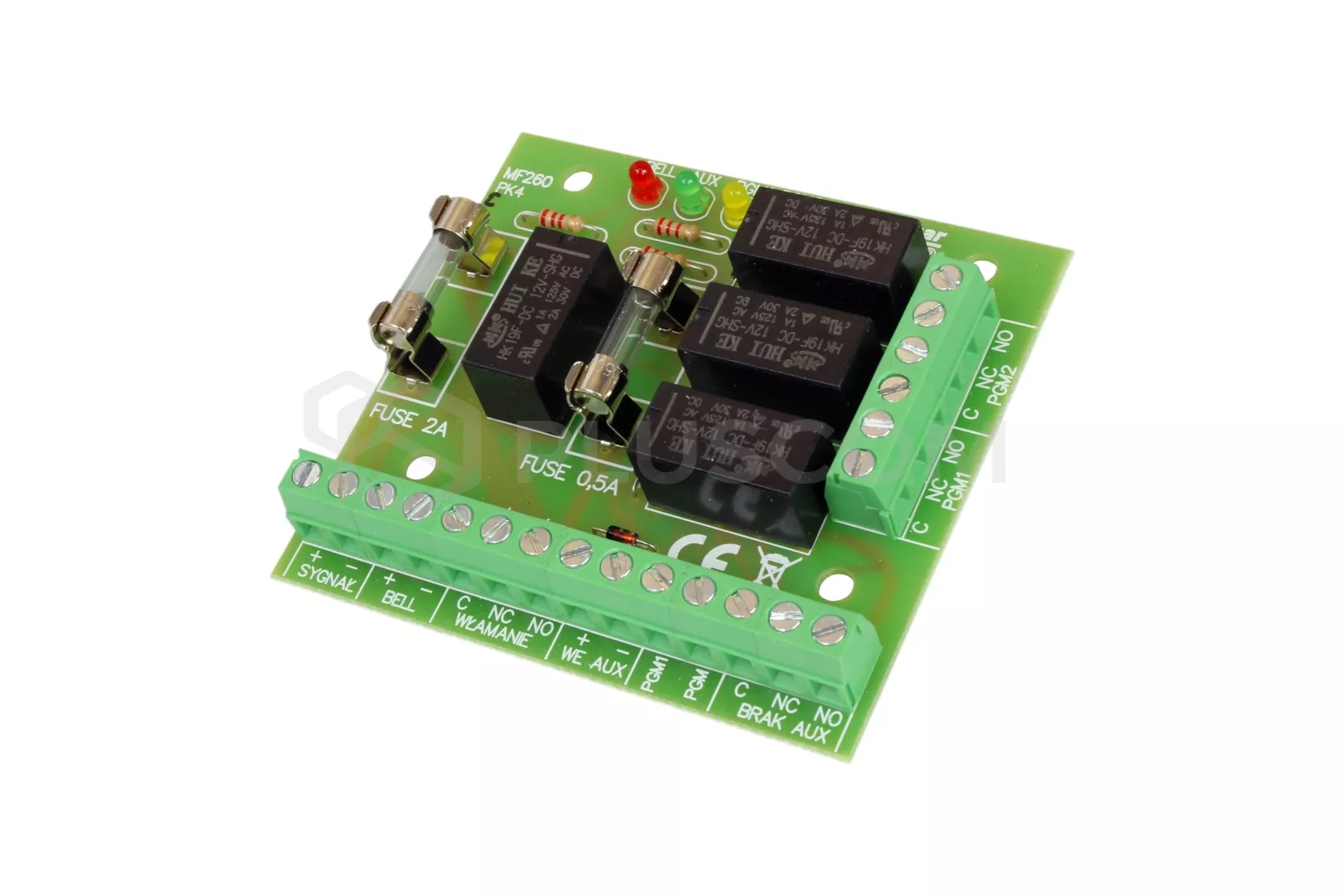

Module de relais Pulsar AWZ 515

Module de relais AWZ515 avec fusibles dans le circuit de la bobine du relais (Module de relais PK4)

APPLICATION :
Le module relais PK4 AWZ 515 est destiné à être utilisé dans les installations à basse tension. Il permet de commander, de signaler des états, par ex. dans les systèmes d'alarme, le contrôle d'accès. Peut être utilisé pour contrôler des dispositifs à forte consommation de courant via les sorties OC des systèmes d'alarme. En outre, il assure la séparation galvanique des signaux et des sources d'alimentation par rapport aux sorties du module.
Il dispose d'un fusible dans le circuit du relais (BELL+, SYGNAL+).
Des diodes électroluminescentes indiquent le fonctionnement des relais.

SPÉCIFICATIONS TECHNIQUES :

• tension de la bobine du relais : 10-14V DC
• courant de la bobine : 25mA 12V DC
• nombre de relais : 4

• charge du contact du relais : max 30V DC, 50V AC, courant max : 2A
• temps d'activation/désactivation : 15ms/8ms
• dimensions : 75x70x20(h)mm
• Poids : 63g

ASSEMBLAGE :

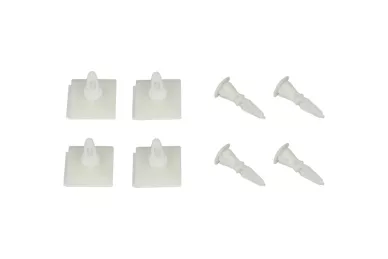

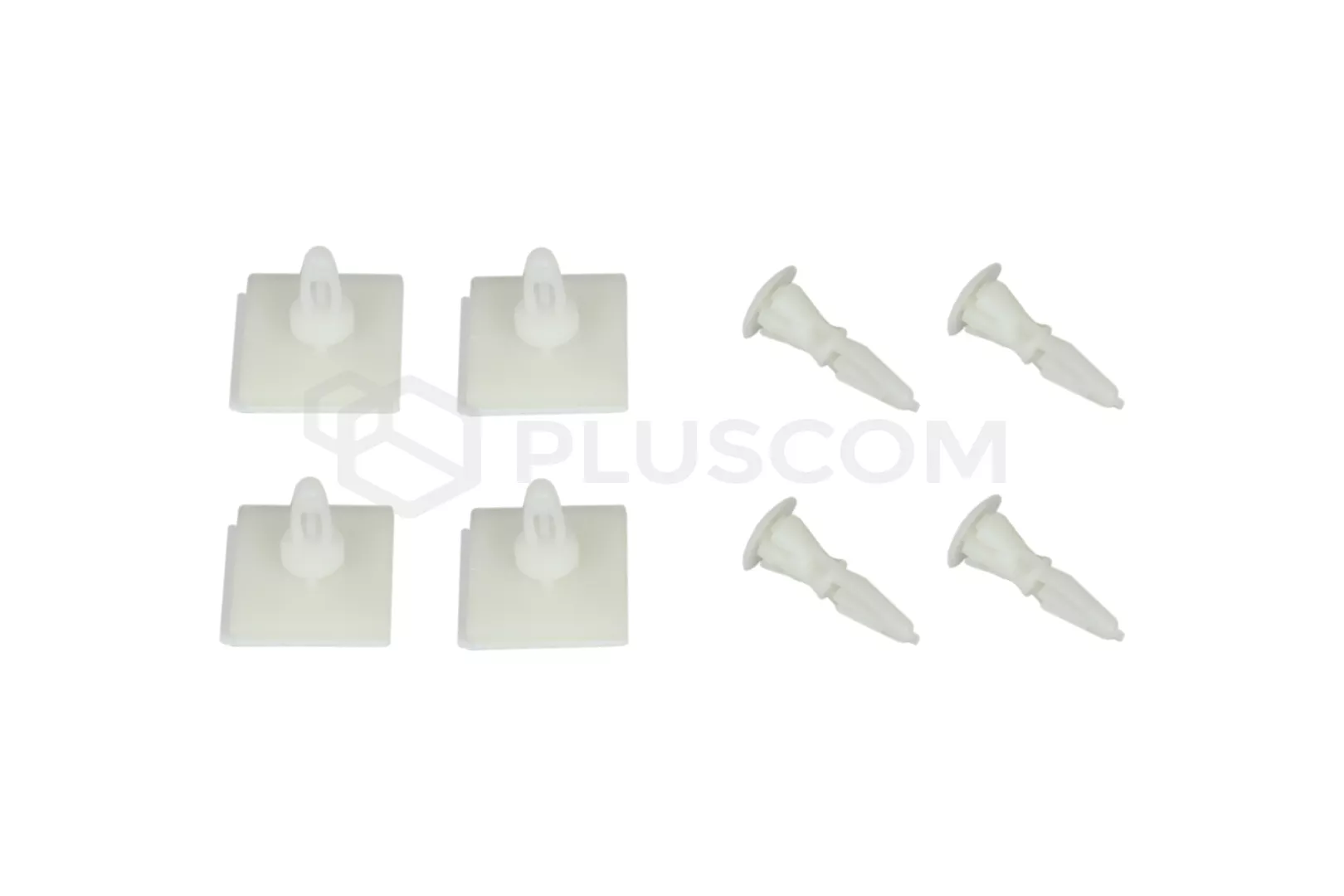

Le relais n'a pas de boîtier, de conception ouverte, il est donc recommandé de placer le module dans un boîtier, une armoire ou une boîte à proximité du panneau de commande ou de l'appareil contrôlé. Des goupilles d'espacement fi=6mm (4pc avec base autocollante 4pc pour encastrement dans des trous) sont incluses pour la fixation sur une surface plane, les parois du boîtier, l'alimentation tampon, la plaque de montage, etc.)

Module de relais Pulsar AWZ 515

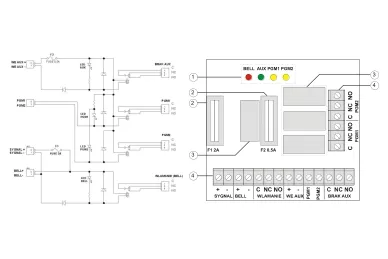

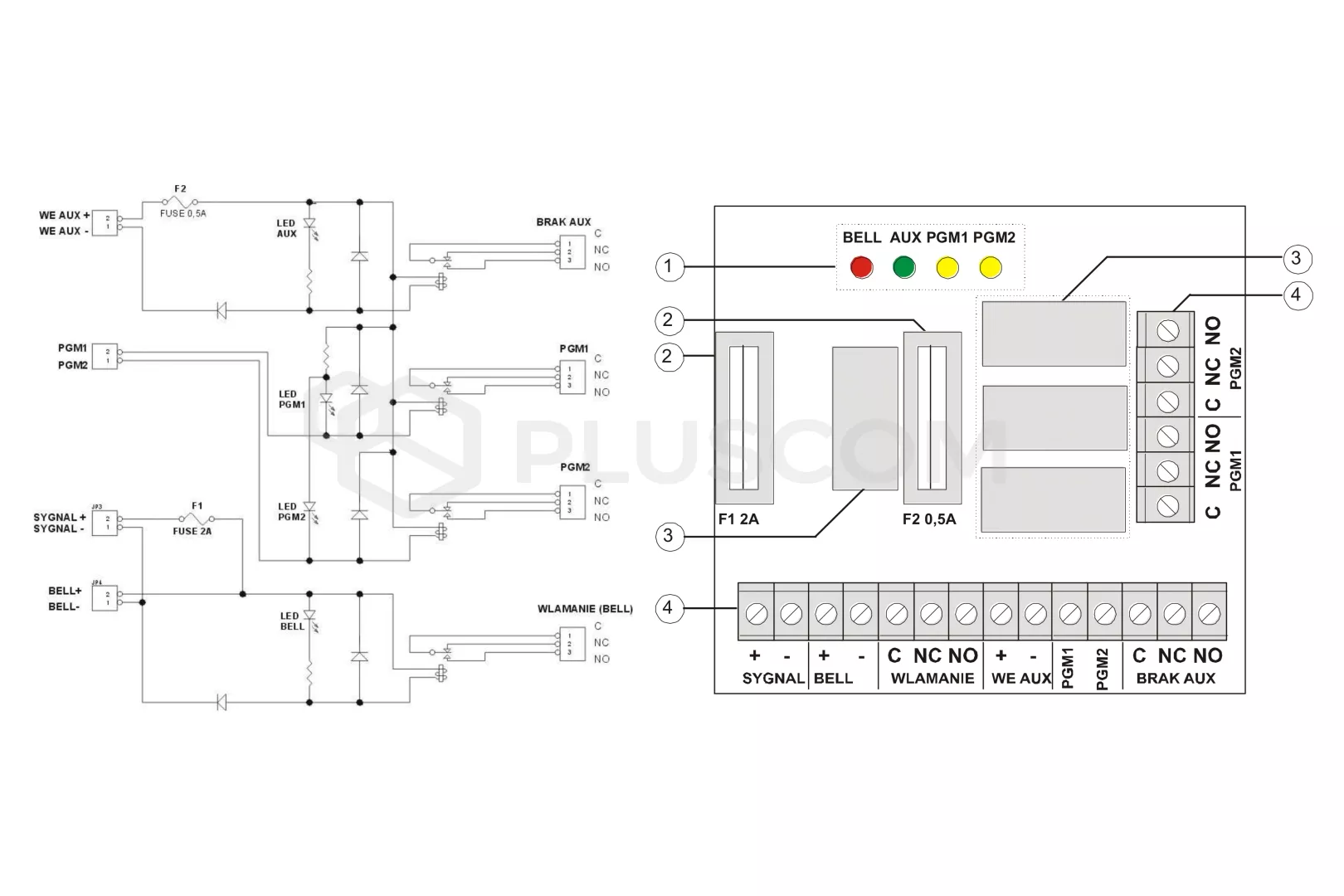

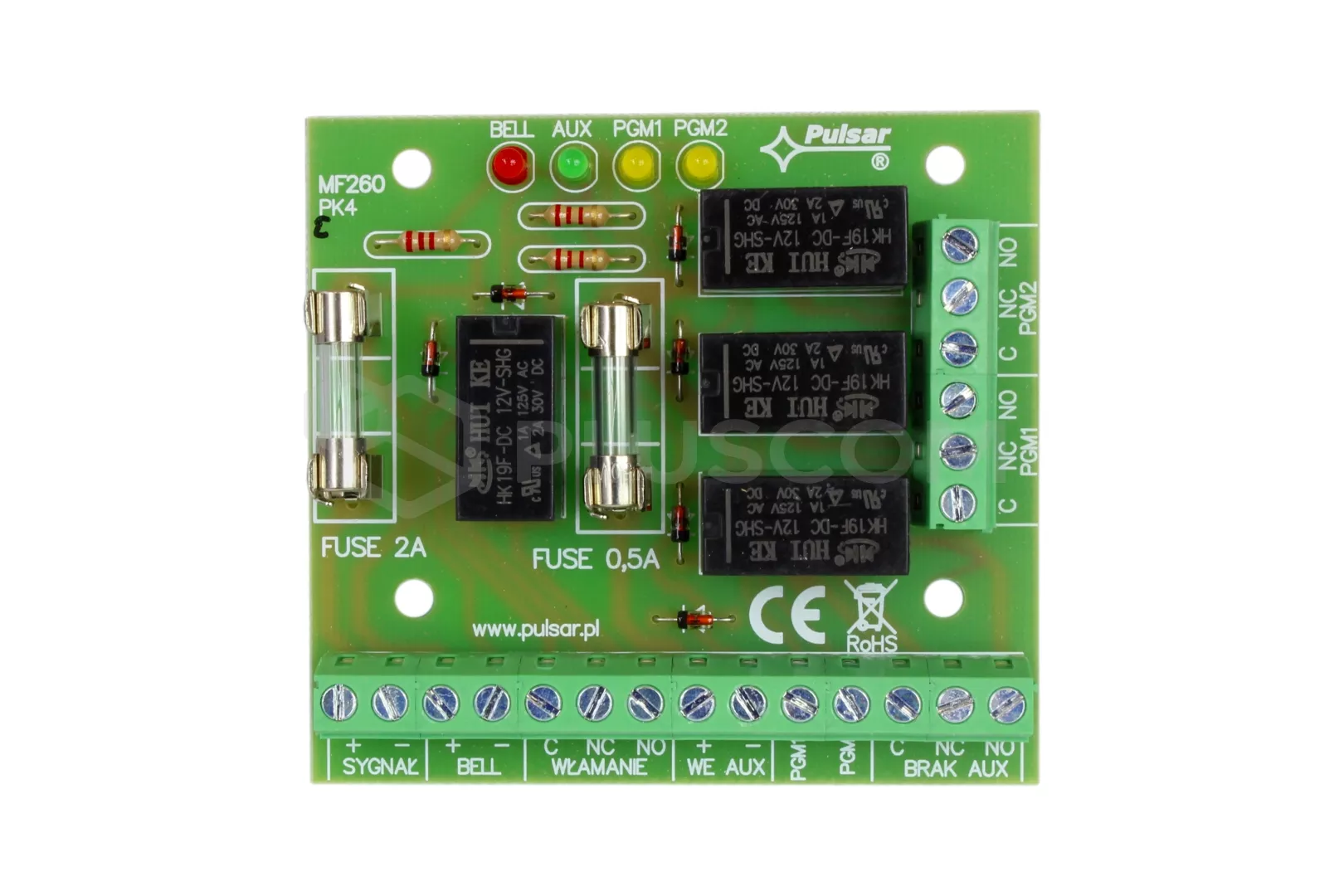

DESCRIPTION DU MODULE : LEDs indiquant le fonctionnement des relais fusible relais bornes de module TERMINAUX DE MODULES : SYGNAL(+/-), BELL (+/-), WE AUX+, WE AUX, PGM1, PGM2 - entrées de tension contrôlant le fonctionnement des relais C - borne commune du relais NO - borne normalement ouverte du relais NC - borne normalement fermée du relais
