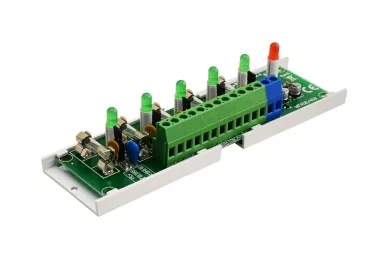

Module de fusibles Pulsar AWZ536 5x0.5A

25,82 EUR comprend 20.00% TVA
Code produit: #10656
Fabricant: Pulsar
  • Sorties : 5
  • Entrée : 1
  • Fusible : 5x0,5A - PTC/TOPIC
  • Tension d'entrée : 10-30VDC / 10-24VAC
  • Section du conducteur : max. 2,5mm2
Livraison et taxes:
France métropolitaine TVA: 20.00% modifier
Frais d'expédition à partir de :
12,76 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Produits complémentaires :
Pulsar Support DIN4 pour les alimentations Pulsar PKAZ168 Kit de signalisation visuelle Pulsar AWZ642 MPOC module de relais pour les sorties techniques

Pulsar AWZ536 - module de fusibles, distributeur de puissance

Le module permet la distribution de l'alimentation dans les systèmes à basse tension nécessitant une tension de 10V÷30V DC ou 10V÷24V AC. Il dispose d'une entrée IN pour la connexion de l'alimentation et de cinq sorties à fusibles indépendants. Les sorties d'alimentation sont protégées par des fusibles de 0,5A ou des fusibles polymères de 0,5A. De plus, chaque sortie est protégée par un véristor. Le module dispose d'une sortie technique FPS, qui indique la défaillance du fusible ou de l'alimentation AC/DC.

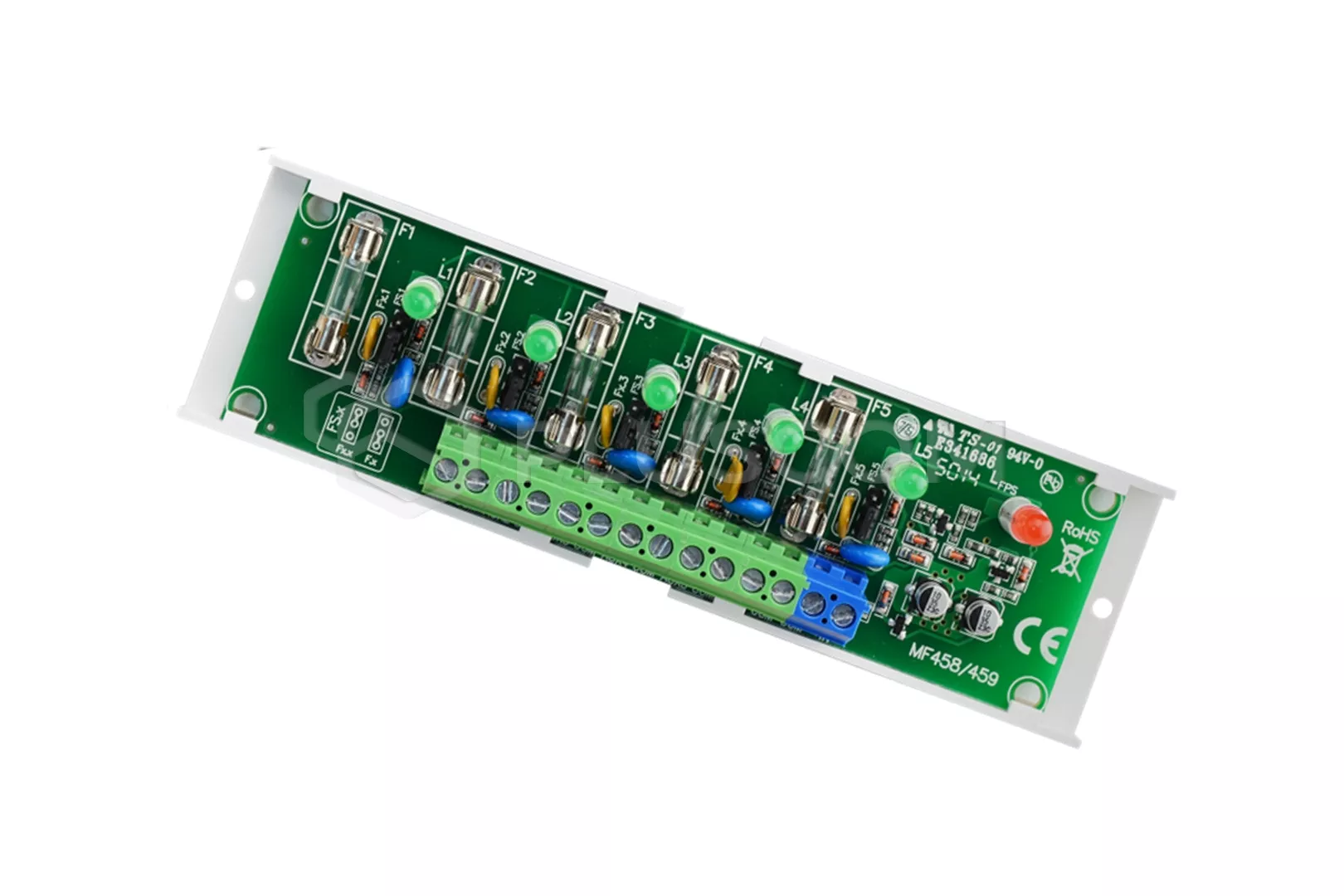

Module de fusibles Pulsar AWZ536 5x0.5A

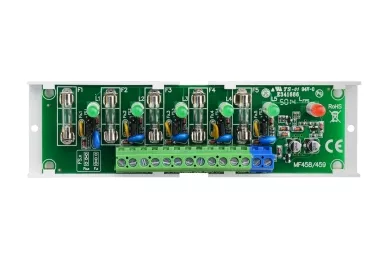

Module de fusibles Pulsar AWZ536 5x0.5A


Protection intégrée :
  • Protection contre les courts-circuits SCP
  • surcharge OLP
  • surtension
La carte du module est montée sur une base en plastique qui peut être fixée sur une surface plane à l'aide de 2 vis de 3 mm de diamètre ou d'un ruban adhésif intégré.

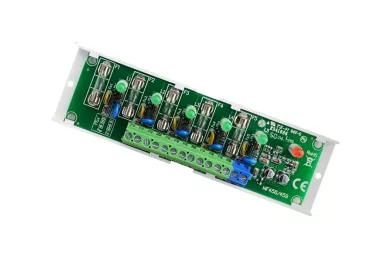

Module de fusibles Pulsar AWZ536 5x0.5A

Module de fusibles Pulsar AWZ536 5x0.5A


SPÉCIFICATIONS TECHNIQUES :
  • plage de tension d'alimentation : 10-30VDC / 10-24VAC
  • tension de sortie : Uaux = Uin (compatible avec la tension d'alimentation)
  • consommation de courant :
    • 6mA-41mA 10-30V DC
    • 10mA-32mA 10-24V AC
  • nombre d'entrées d'alimentation : 1 (bornes IN)- câble 2,5mm2 max.
  • nombre de sorties : 5 (bornes AUX)- câble 2,5mm2 max.
  • fusibles : 5x fusible F 0,5A ou fusible PTC 0,5A (des fusibles 1A peuvent être montés, non fournis)
  • température de fonctionnement : -10°C..+50°C
  • dimensions : 150x43x30mm
  • poids : 0.12kg

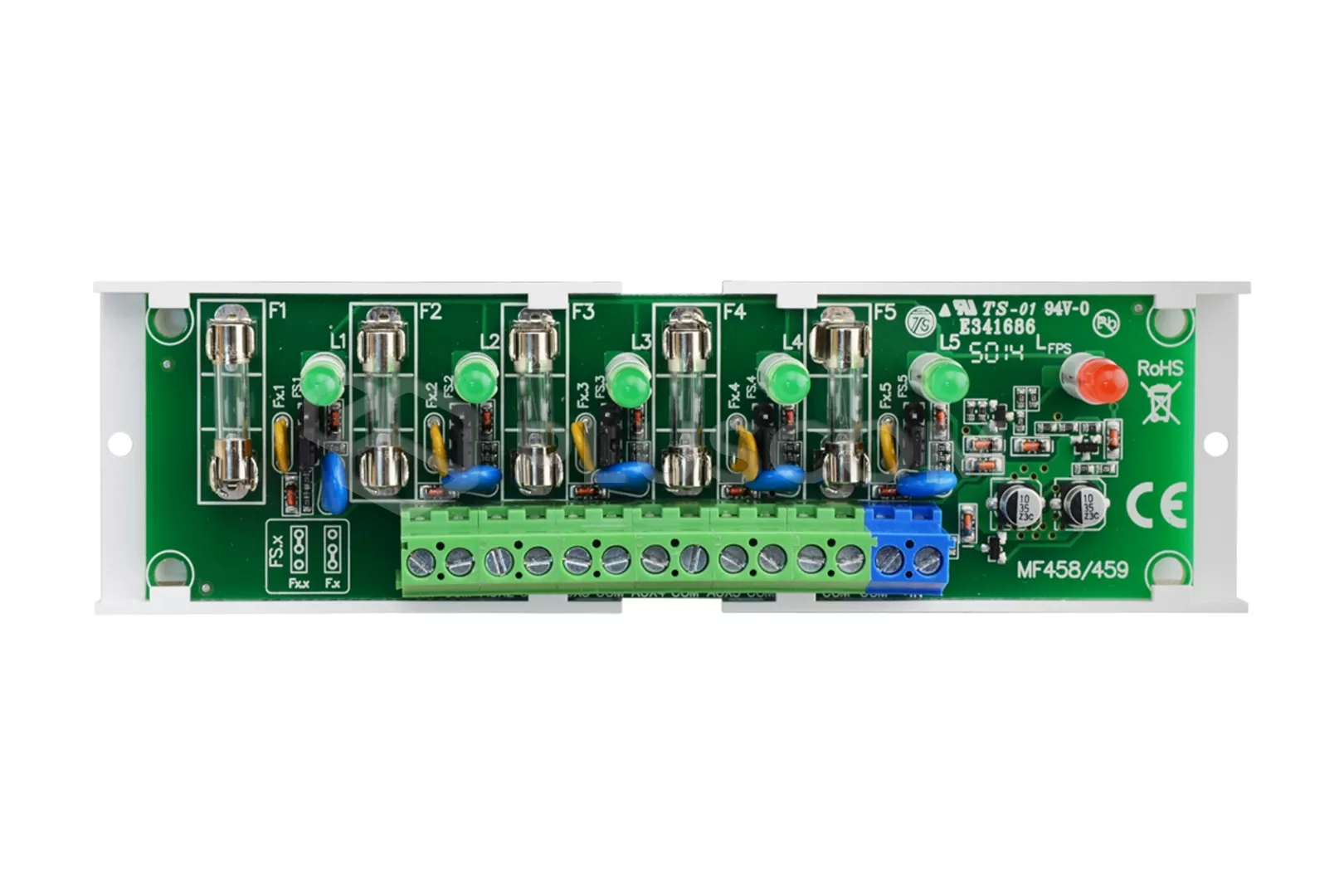

Module de fusibles Pulsar AWZ536 5x0.5A

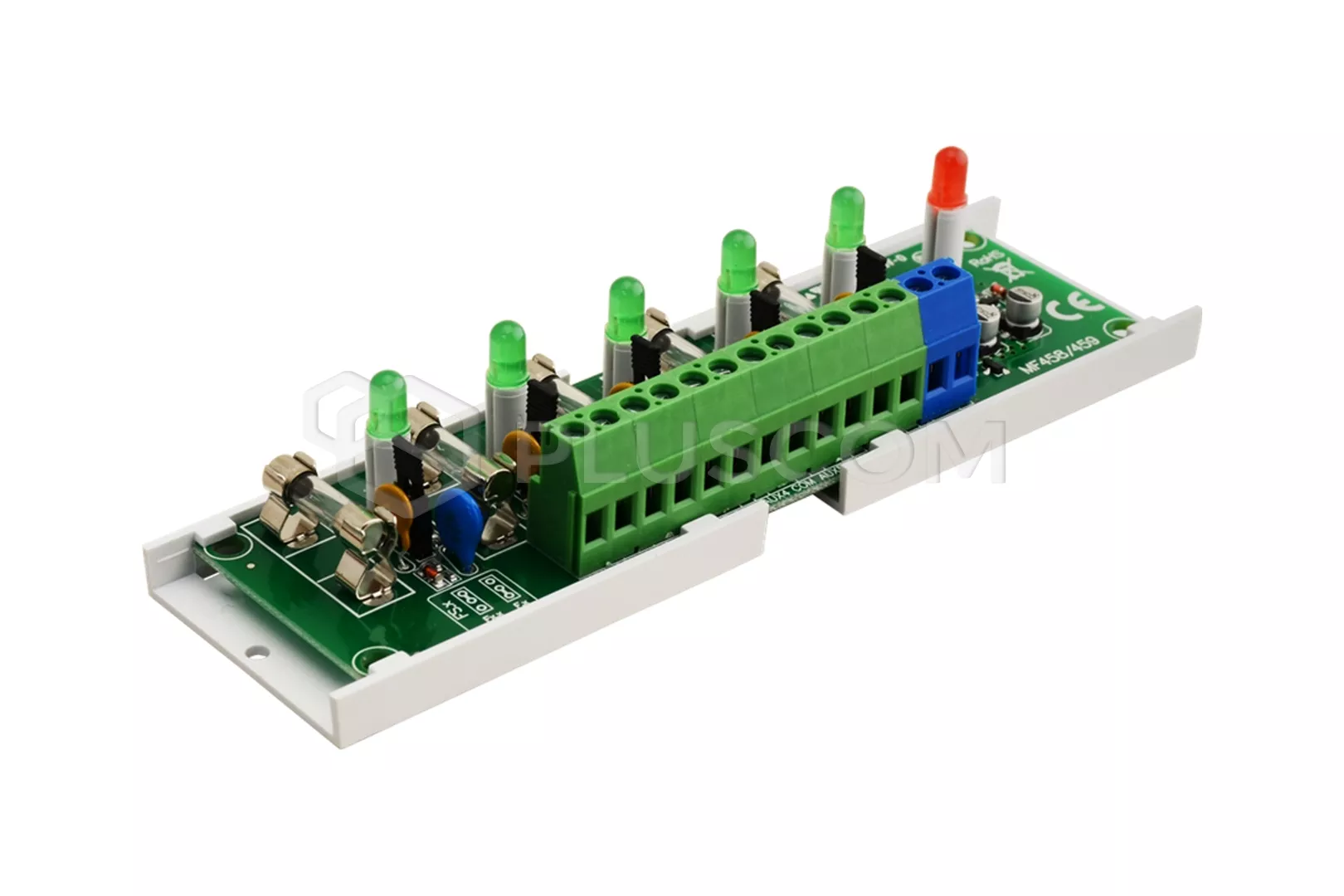

Module de fusibles Pulsar AWZ536 5x0.5A

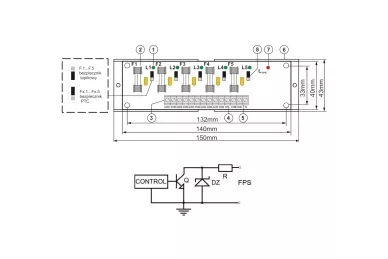

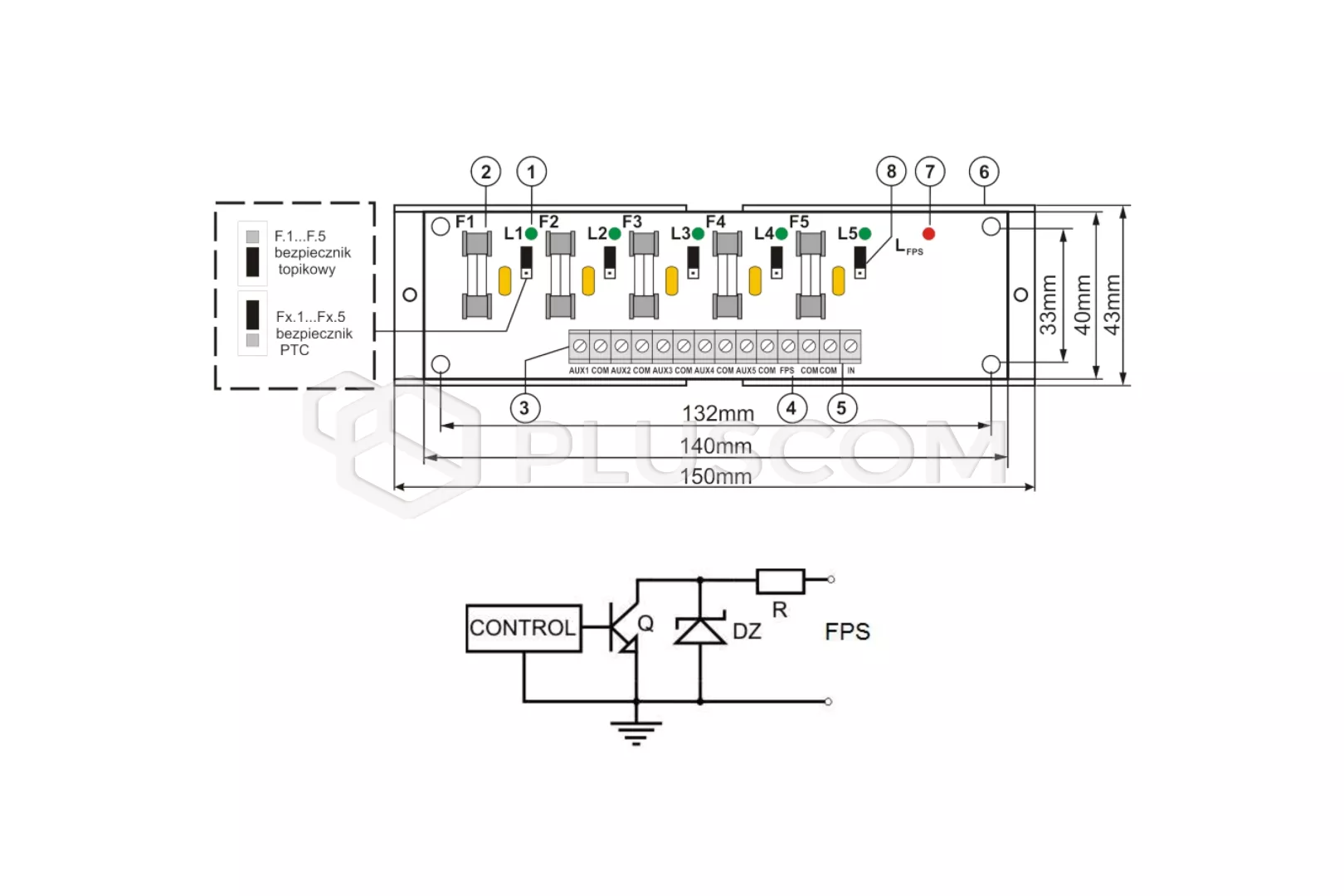

 DESCRIPTION DU MODULE :
  1. DEL vertes L1-L5
  2. Fusibles F1-F5 dans les circuits AUX (+)
  3. AUX1-AUX5 sorties à fusibles indépendants, borne COM commune (-)
  4. FPS Sortie défaut technique
  5. IN, COM - entrée d'alimentation du module
  6. Bande de montage
  7. LED d'indication de défaut LFPS (rouge)
  8. Cavalier de sélection fusible/PTC
