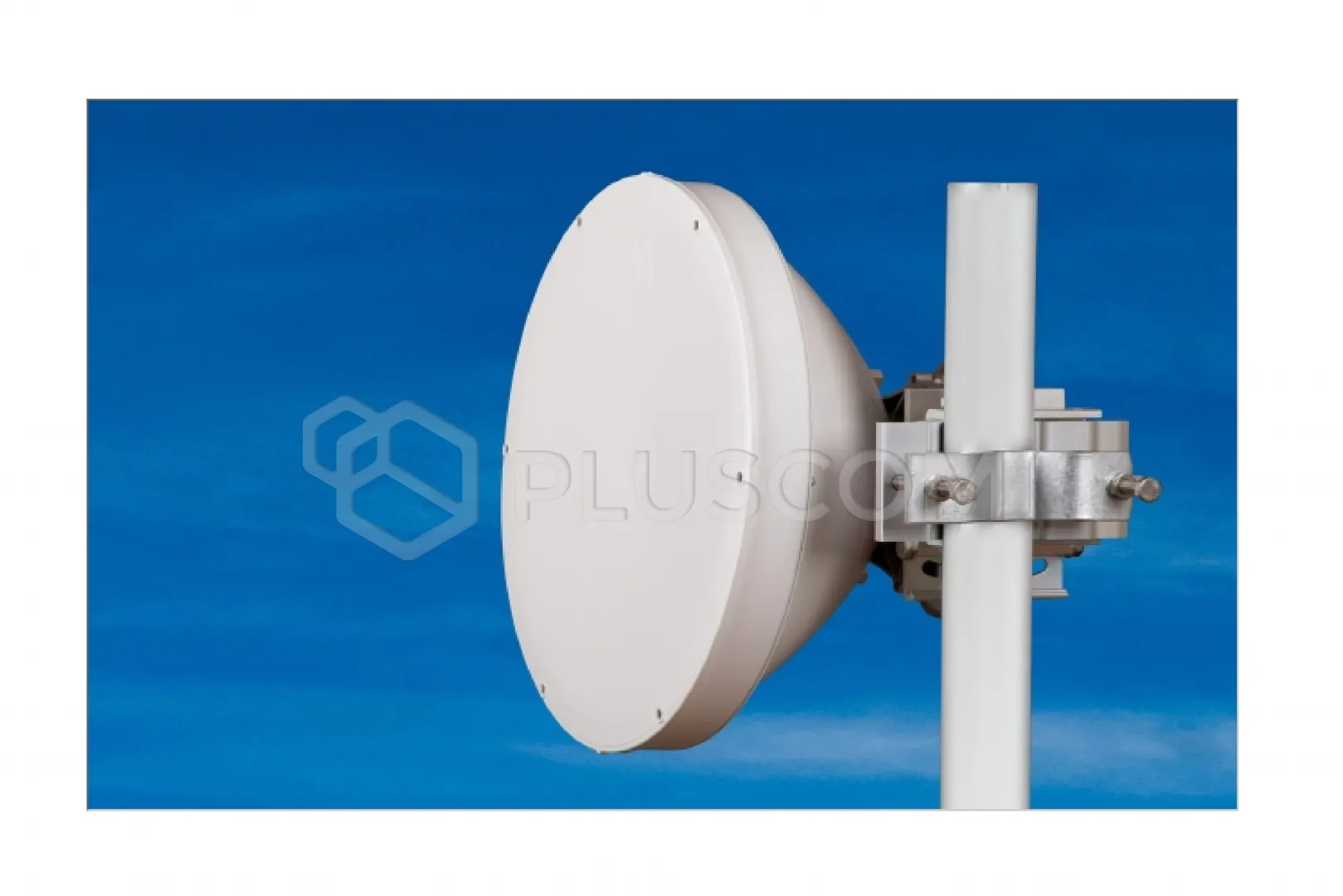

Jirous Antenne parabolique JRME-400-80

Jirous Antenne parabolique JRME-400-80

L'antenne JRME–400–80 est destinée à la communication micro-ondes dans la bande de fréquences 80 GHz. Son fonctionnement précis avec un réflecteur profond répond aux normes ETSI classe 3 et FCC Cat. A

Caractéristiques électriques :

• Plage de fréquences : 71-86 GHz
• Gain - basse fréquence : 46,4 ± 1 dBi
• Gain - haute fréquence : 48,2 ± 1 dBi
• Rapport avant/arrière : ≥ 65 dB
• Largeur du faisceau -3 dB : 0,7°
• XPD : ≥ 33 dB
• Atténuation de réflexion : ≥ 15 dB
• Polarisation : linéaire, verticale/horizontale
• Compatibilité électrique :
  - US FCC Cat. A
  -Classe 3 ETSI EN 302-217-4-2 v1.5.1

Paramètres mécaniques :

• Parabole : Ø 400 mm, alliage d'aluminium
• Dôme : UV, plastique, stable
• Entrée/sortie : guide d'ondes circulaire Ø 3,2 mm
• Montage sur mât : Ø 40 - 120 mm
• Charge de vent admissible : 180 km/h
• Charge de vent en conditions de survie : 240 km/h
• Poids de l'antenne : 2,3 kg
• Poids du support : 2,5 kg

Utilisation :

• Parabole profonde pour de meilleures performances
• Montage facile : d'abord le support, puis l'antenne à l'aide de seulement 2 vis
• Excellente stabilité lors du serrage après le réglage
• Stabilité exceptionnelle par vent fort

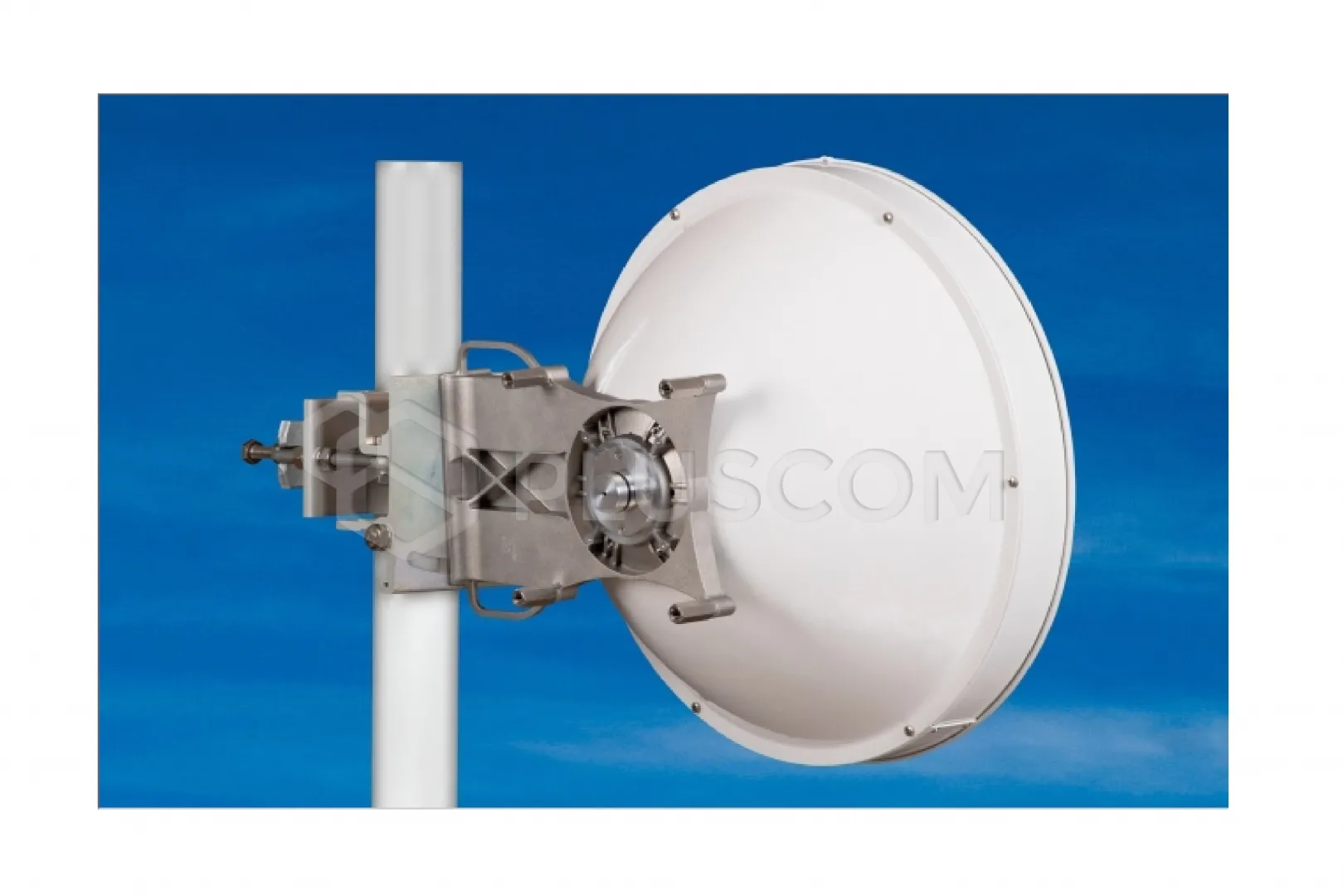

L'antenne est livrée avec un support qui permet un montage facile sur le mât.
Le support peut être monté séparément sur le mât. Il suffit ensuite d'accrocher l'antenne avec l'unité micro-ondes.

Le support JDMW-410 a été spécialement conçu pour les antennes 80 GHz :
- réglage très précis dans les deux sens
- excellente stabilité lors du serrage après réglage

Possibilité de montage à droite ou à gauche.
