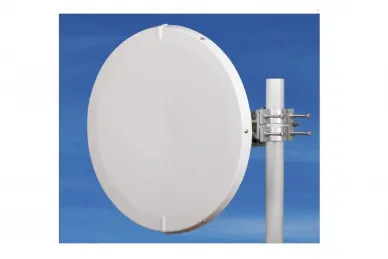

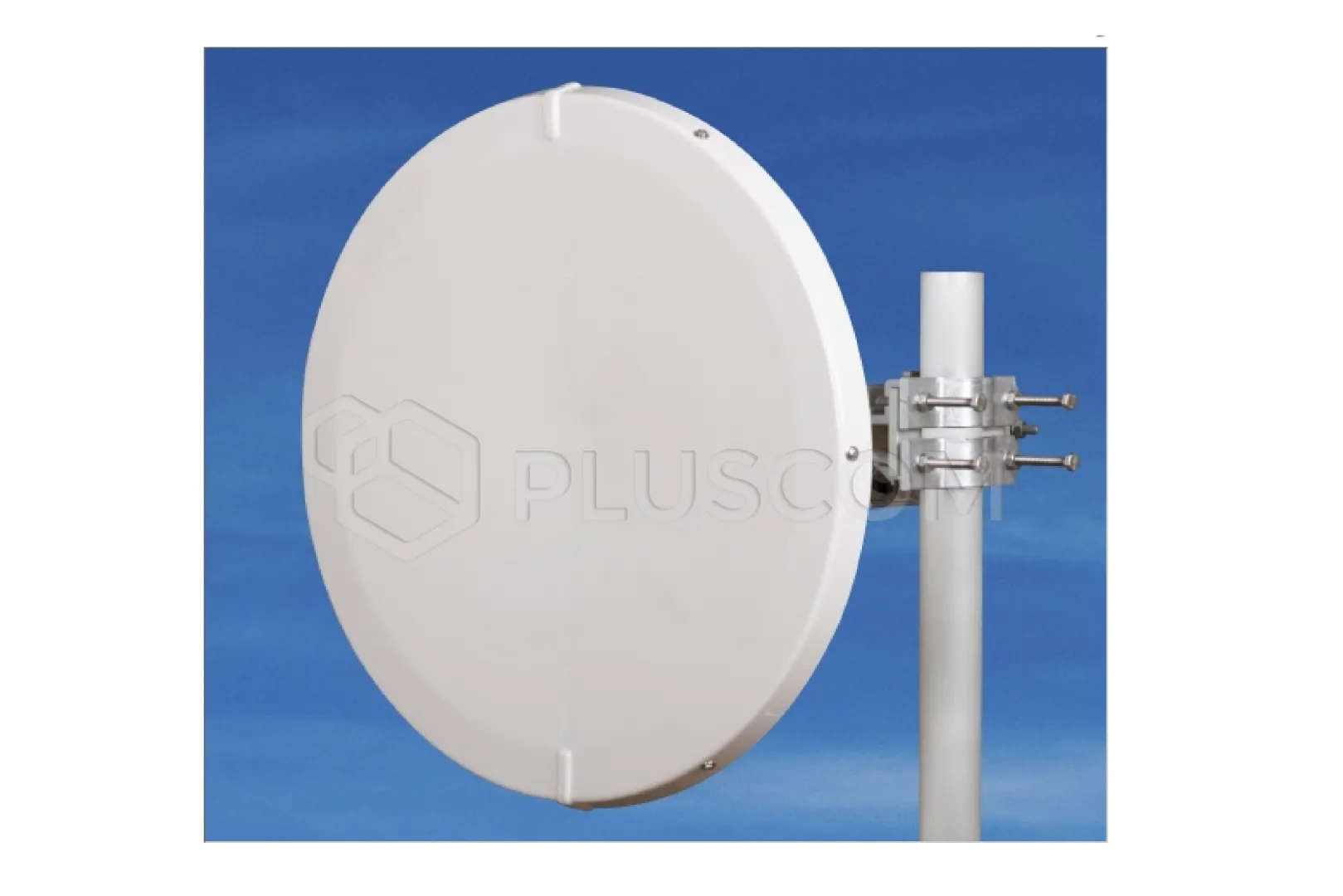

Jirous Antenne parabolique JRMC-680-80
L'antenne JRMC – 680 – 80 est destinée à la communication micro-ondes dans la bande de fréquences 80 GHz.
Son fonctionnement précis avec un réflecteur profond est conforme à la norme ETSI classe 3 et FCC cat. A.
CARACTÉRISTIQUES :
- Parabole profonde à haute résistance aux interférences et à haute résistance mécanique
- Isolation élevée des cellules adjacentes
- Couvercle radar inclus
- Support massif JDMW-910, réglage très précis de l'élévation et de l'azimut
- Montage à droite et à gauche
- Stabilité exceptionnelle au vent
Conçu pour les unités MW :
- Veuillez consulter la liste des adaptateurs
- Autres adaptateurs sur demande
Caractéristiques électriques :
- Plage de fréquences : 71 – 86 GHz
- Gain – basse fréquence : 50,7 ± 1,4 dBi
- Gain – haute fréquence : 51,6 ± 1,4 dBi
- Rapport avant/arrière : ≥ 67 dB
- Largeur du faisceau 3 dB : 0,4°
- XPD : ≥ 33 dB
- Atténuation de réflexion : ≥ 15 dB
- Polarisation : linéaire, verticale/horizontale
- Compatibilité électrique :
- US FCC cat. A
- Classe 3 ETSI EN 302 217-4 V2.1.1
Paramètres mécaniques :
- Parabole : Ø 68 cm, alliage d'aluminium
- Dôme : plastique ABS, résistant aux rayons UV
- Entrée/sortie : guide d'ondes circulaire Ø 3,2 mm
- Montage sur mât : Ø 40-120 mm
- Charge de vent en service : 180 km/h
- Résistance au vent : 240 km/h
- Poids de l'antenne : 5,2 kg
- Poids du support : 3,3 kg
Utilisation :
- Parabole profonde pour de meilleures performances
- Montage facile : d'abord le support, puis l'antenne à l'aide de seulement 2 vis
- Excellente stabilité lors du serrage après le réglage
- Stabilité extrême en cas de vent

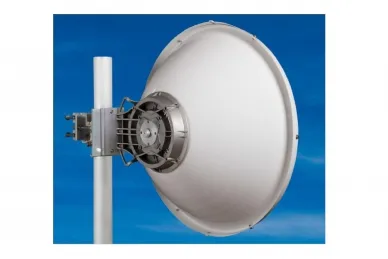

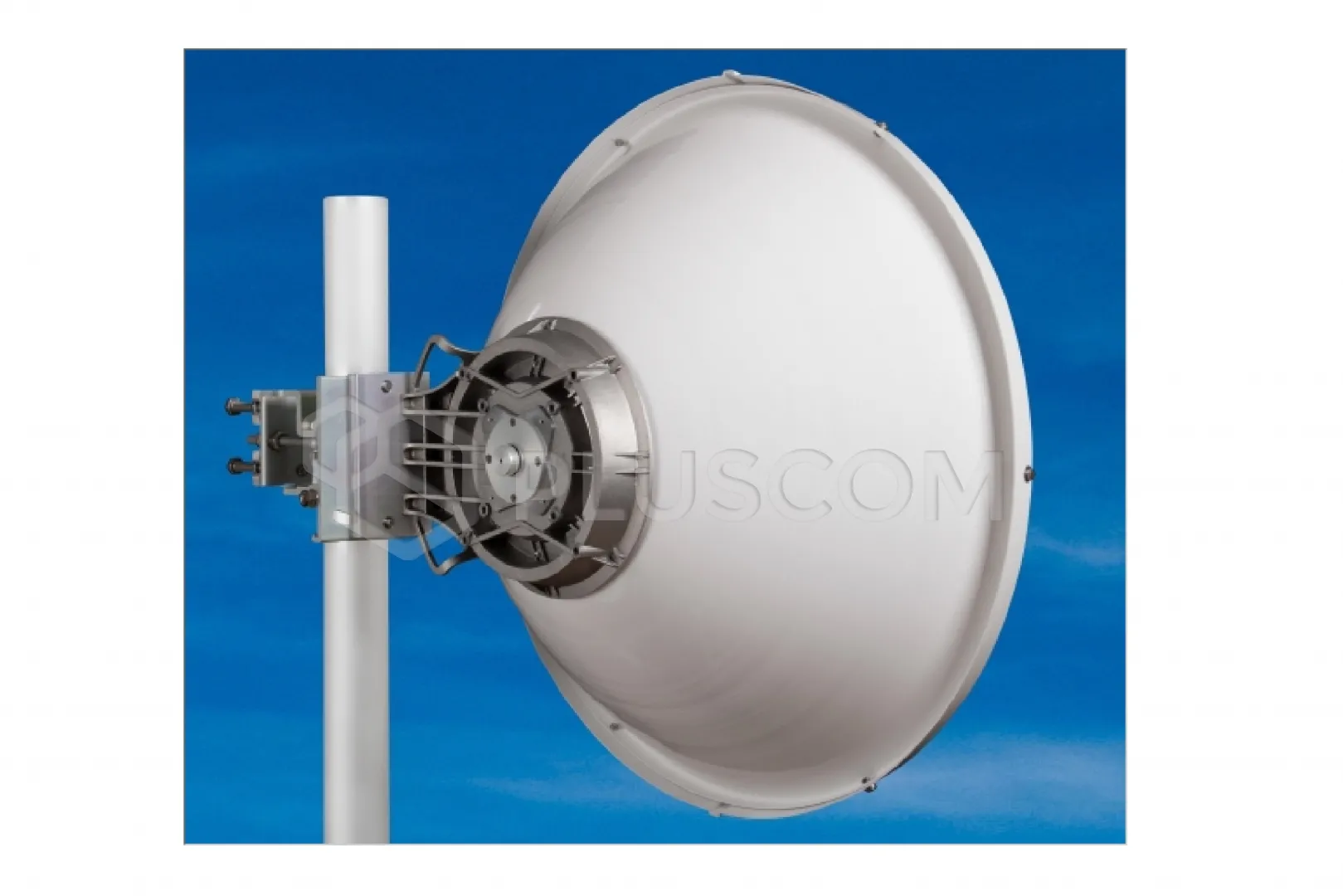

L'antenne est livrée avec un support qui permet un montage facile sur le mât. Le support peut être monté séparément sur le mât.
Il suffit ensuite d'y accrocher l'antenne avec l'unité micro-ondes à l'intérieur.
Le support JDMW-910 a été spécialement conçu pour les antennes 80 GHz :
- réglage très précis dans les deux sens
- excellente stabilité lors du serrage après réglage
Possibilité de montage à droite et à gauche.
Dans les zones où des vents violents sont attendus, il est recommandé de procéder à un montage sur un mât d'un diamètre minimum de ø 50 mm.
Il convient de tenir compte de la stabilité du mât compte tenu de la largeur extrêmement réduite du faisceau de l'antenne ! La stabilité du mât est importante pour obtenir un rendement maximal de la liaison radio.
