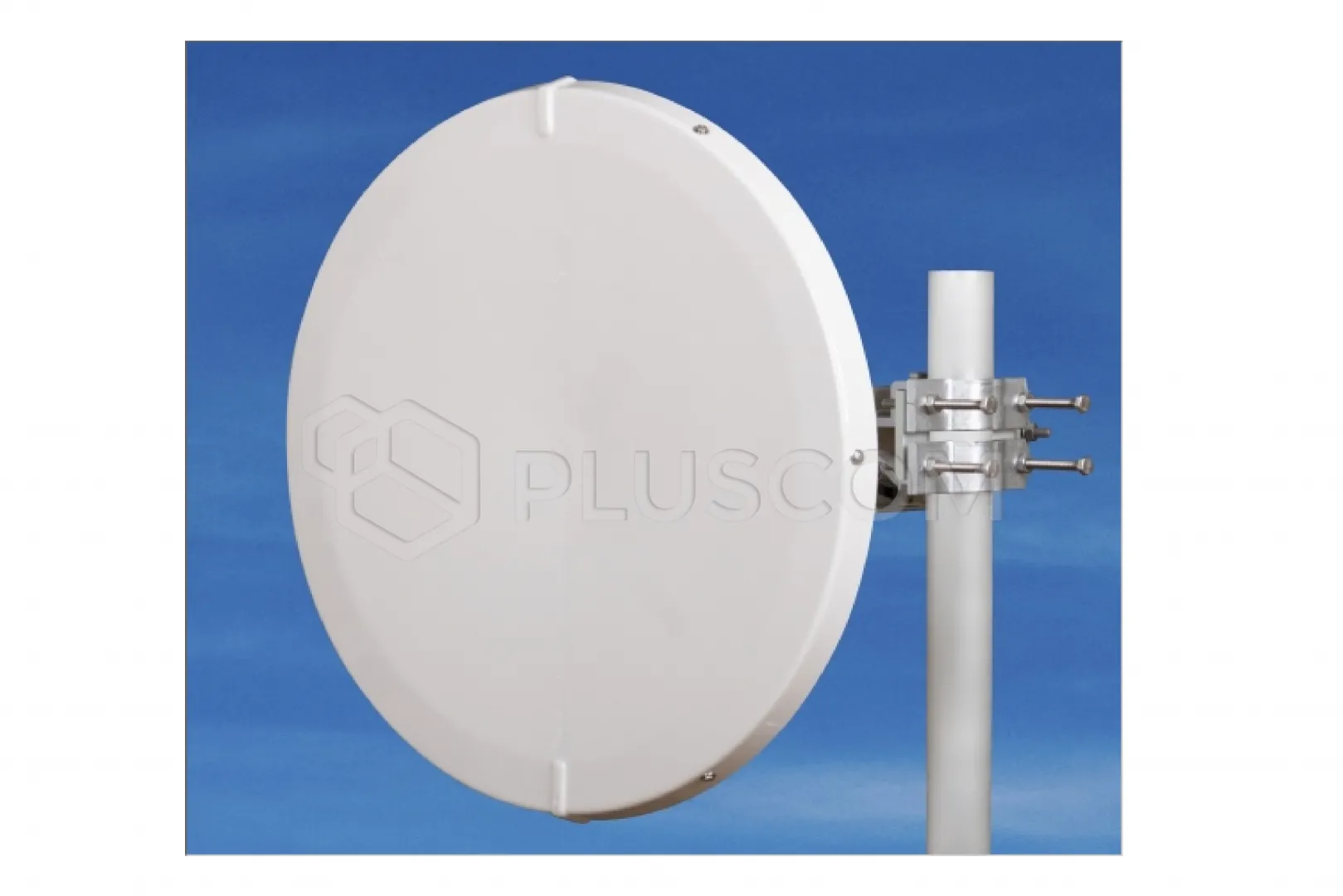

Jirous Antenne parabolique JRMC-680-13

Jirous Antenne parabolique JRMC-680-13

L'antenne JRMC – 680 – 13 est destinée aux liaisons micro-ondes dans la bande de fréquences 13 GHz. Son fonctionnement précis avec un réflecteur profond est conforme à la norme ETSI de classe 3.

CARACTÉRISTIQUES :

• Parabole profonde offrant une grande résistance aux interférences et une résistance mécanique élevée
• Isolation élevée des cellules adjacentes
• Couvercle radar inclus

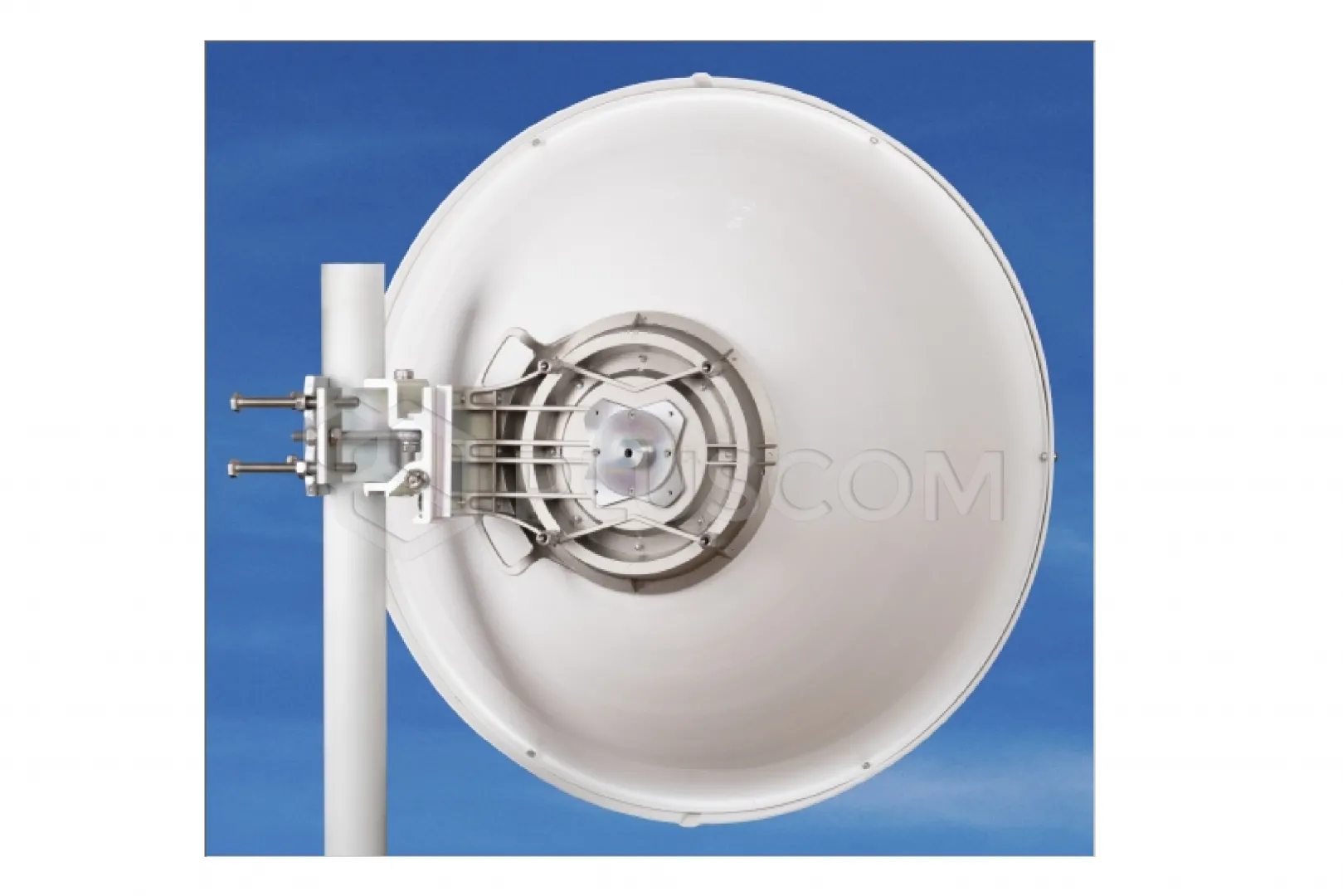

• Support massif JDMW-900 avec réglage précis de l'élévation et de l'azimut
• Montage à droite et à gauche
• Stabilité exceptionnelle face au vent

Conçu pour les unités MW :

• Veuillez consulter la liste des adaptateurs
• Autres adaptateurs sur demande

Caractéristiques électriques :

• Plage de fréquences : 12,7 – 13,3 GHz
• Gain – basse fréquence : 36,0 ± 1 dBi
• Gain – haute fréquence : 36,5 ± 1 dBi
• Rapport avant/arrière : ≥ 61 dB
• Largeur du faisceau 3 dB : 2,4°
• Atténuation de réflexion : ≥ 18 dB
• Polarisation : linéaire, verticale/horizontale
• Conformité électrique : Classe 3 ETSI EN 302-217-4-2

Paramètres mécaniques :

• Parabole : Ø 68 cm, alliage d'aluminium
• Dôme : plastique ABS, résistant aux rayons UV
• Entrée/sortie : guide d'ondes circulaire Ø 16 mm
• Montage sur mât Ø 40-120 mm
• Charge due au vent : jusqu'à 180 km/h (112 mph)
• Résistance au vent : 240 km/h (149 mph)
• Poids de l'antenne : 5,7 kg
• Poids du support : 3,2 kg

Nous recommandons une installation sur un mât d'un diamètre minimum de 50 mm dans les régions où des vents violents sont attendus.
