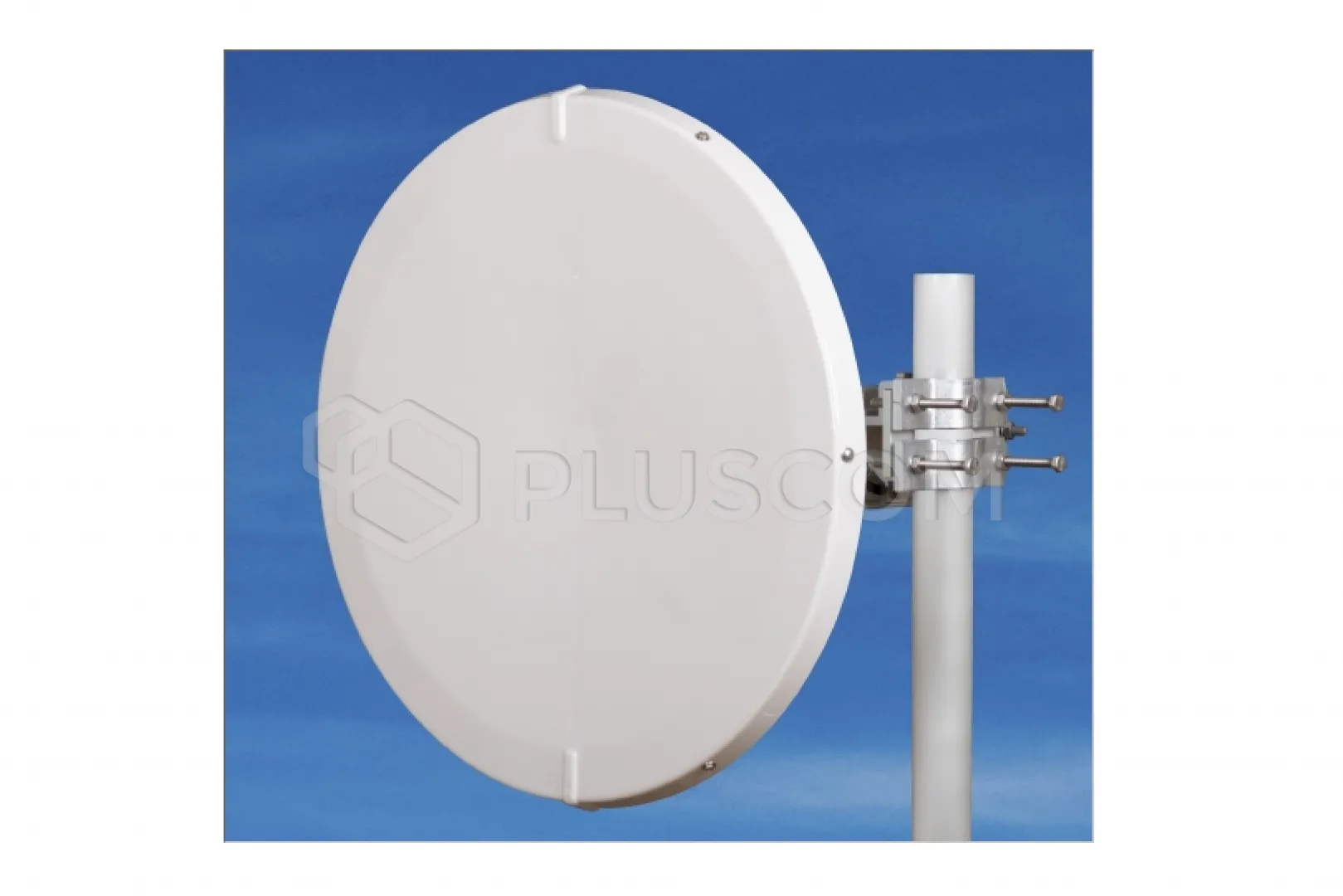

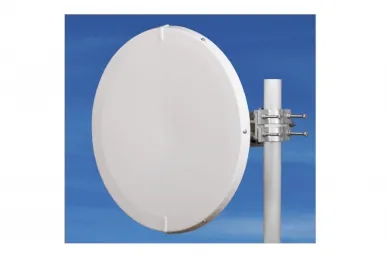

Jirous Antenne parabolique JRMC-680-10/11

Jirous Antenne parabolique JRMC-680-10/11

L'antenne JRMC – 680 – 10/11 est destinée à la communication micro-ondes dans la bande de fréquences 10 et 11 GHz. Son fonctionnement précis avec un réflecteur profond est conforme à la norme ETSI de classe 3.

CARACTÉRISTIQUES :

• Parabole profonde offrant une grande résistance aux interférences et une résistance mécanique élevée.
• Isolation élevée des cellules adjacentes
• Radôme inclus

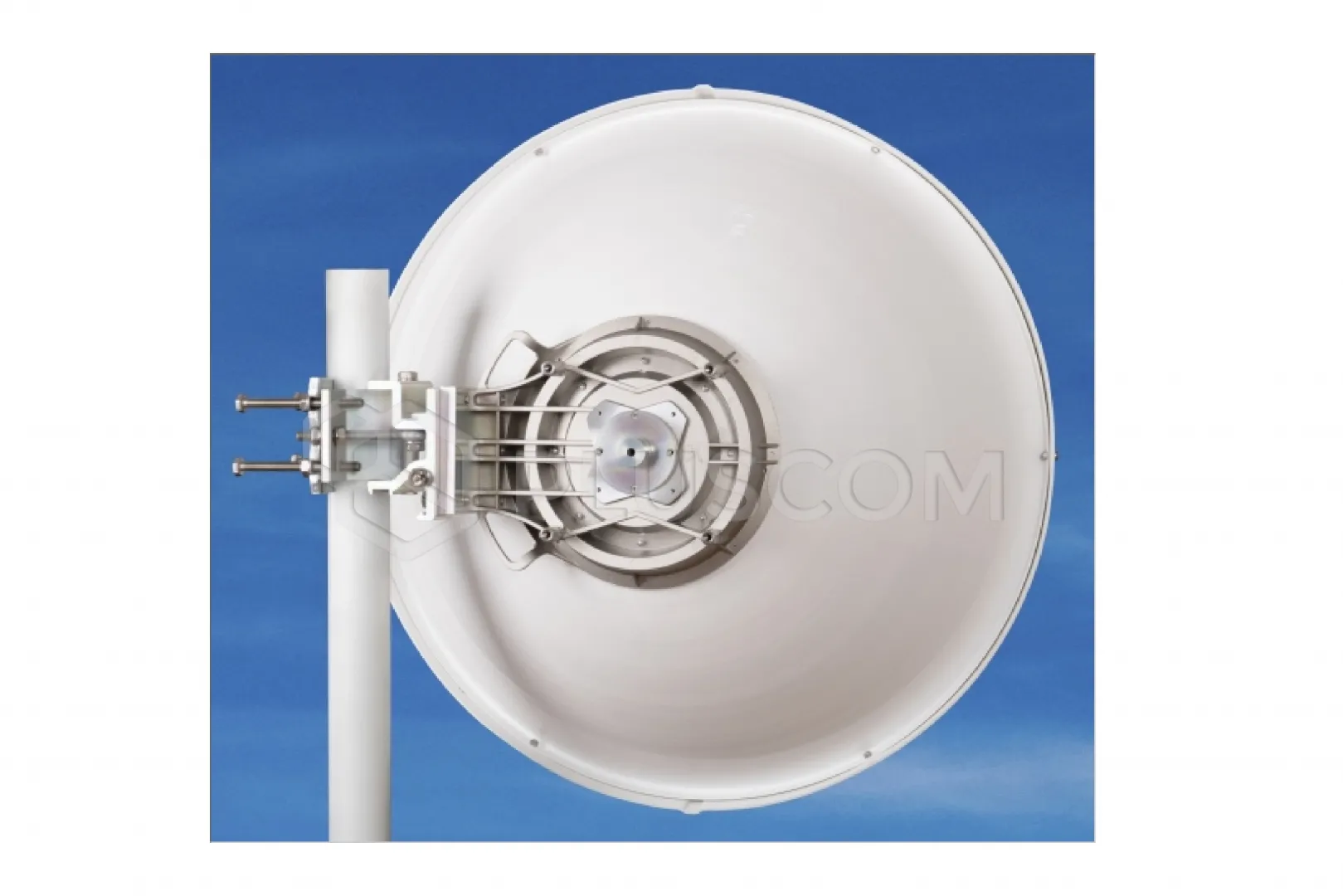

• Support massif JDMW-900 avec réglage précis de l'élévation et de l'azimut
• Possibilité de montage à droite et à gauche
• Stabilité extrême au vent

Conception pour les unités MW :

• voir Aperçu des adaptateurs
• autres adaptateurs sur commande

Caractéristiques électriques :

• Plage de fréquences : 10,0 – 12,0 GHz
• Gain – basse fréquence : 34,1 ± 1 dBi
• Gain – haute fréquence : 36,0 ± 1 dBi
• Rapport avant/arrière : ≥ 61 dB
• XPD : ≥ 35 dB
• Largeur du faisceau 3 dB : 3° ± 0,5°
• Atténuation de réflexion : ≥ 18 dB/10,3 – 11,7 GHz
• Polarisation : linéaire, verticale/horizontale
• Conformité électrique :
  - US FCC partie 101A | 10,550 – 10,680 GHz
  - US FCC partie 101B | 10,7 – 11,7 GHz
  - Classe 3 ETSI EN 302-217-4-2

Paramètres mécaniques :

• Parabole : Ø 68 cm, alliage d'aluminium
• Radôme : plastique ABS, résistant aux rayons UV
• Entrée/sortie : guide d'ondes circulaire Ø 19 mm
• Montage sur mât : Ø 40-120 mm
• Charge de vent en service : 180 km/h (112 mph)
• Résistance au vent : 240 km/h (149 mph)
• Poids de l'antenne : 5,7 kg
• Poids du support : 3,2 kg

Nous recommandons une installation sur un mât d'un diamètre minimum de 50 mm dans les régions où des vents violents sont à prévoir.
