Jirous Antenne parabolique JRMC-400-17/18

Jirous Antenne parabolique JRMC-400-17/18

L'antenne JRMC – 400 – 17/18 est destinée à la communication micro-ondes dans la bande de fréquences 17 et 18 GHz. Son fonctionnement précis avec un réflecteur profond est conforme à la norme ETSI classe 3, FCC Cat B2.

CARACTÉRISTIQUES :

• Parabole profonde à haute résistance aux interférences et à haute résistance mécanique
• Isolation élevée des cellules adjacentes
• Couvercle radar inclus
• Support massif JDMW-400 avec réglage précis de l'élévation et de l'azimut
• Montage à droite et à gauche
• Stabilité exceptionnelle au vent

Conçu pour les unités MW :

• Veuillez consulter la liste des adaptateurs
• Autres adaptateurs sur demande

Caractéristiques électriques :

• Plage de fréquences : 17,1 – 19,7 GHz
• Gain - basse fréquence : 34,6 ± 1 dBi
• Gain - haute fréquence : 35,6 ± 1 dBi
• Rapport avant/arrière : ≥ 64 dB
• XPD : ≥ 35 dB
• Largeur du faisceau -3 dB : 2,6° ± 0,5°
• Atténuation de réflexion : ≥ 17 dB
• Polarisation : linéaire, verticale/horizontale
• Compatibilité électrique :
  - US FCC Cat. B2
  - Classe 3 ETSI EN 302-217-4-2 v1.5.1
  - Classe B ACMA - RALI FX3

Paramètres mécaniques :

• Parabole : Ø 400 mm, alliage d'aluminium
• Dôme : plastique ABS, résistant aux rayons UV
• Entrée/sortie : guide d'ondes circulaire Ø 11 mm
• Montage sur mât : Ø 40-120 mm
• Charge de vent en service : 180 km/h
• Résistance au vent : 240 km/h
• Poids de l'antenne : 2,3 kg
• Poids du support : 2,4 kg

Utilisation :

• Parabole profonde pour de meilleures performances
• Montage facile : d'abord le support, puis l'antenne à l'aide de seulement 2 vis
• Réglage précis de l'élévation (gradient) et de l'azimut ± 20°
• Stabilité extrême au vent

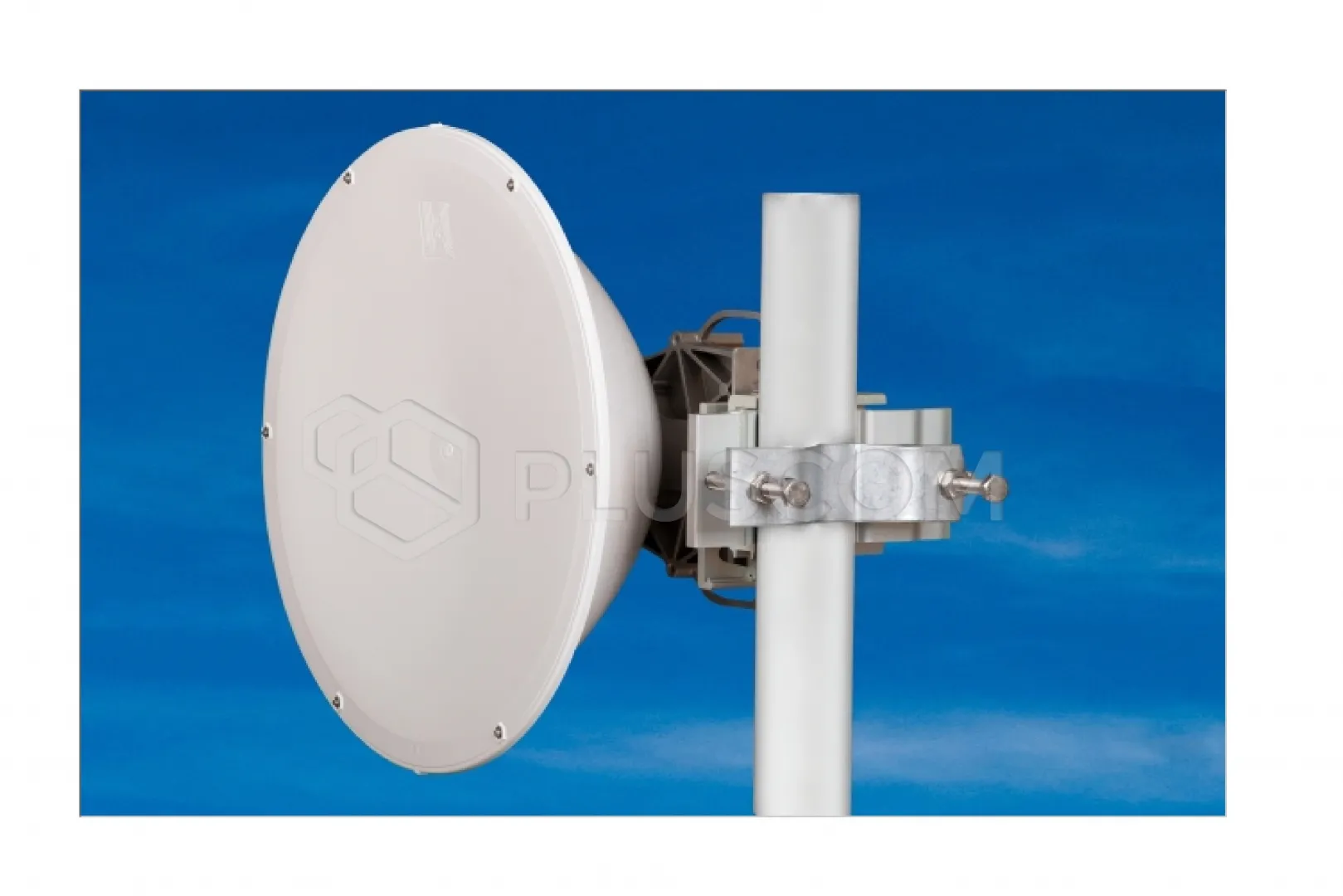

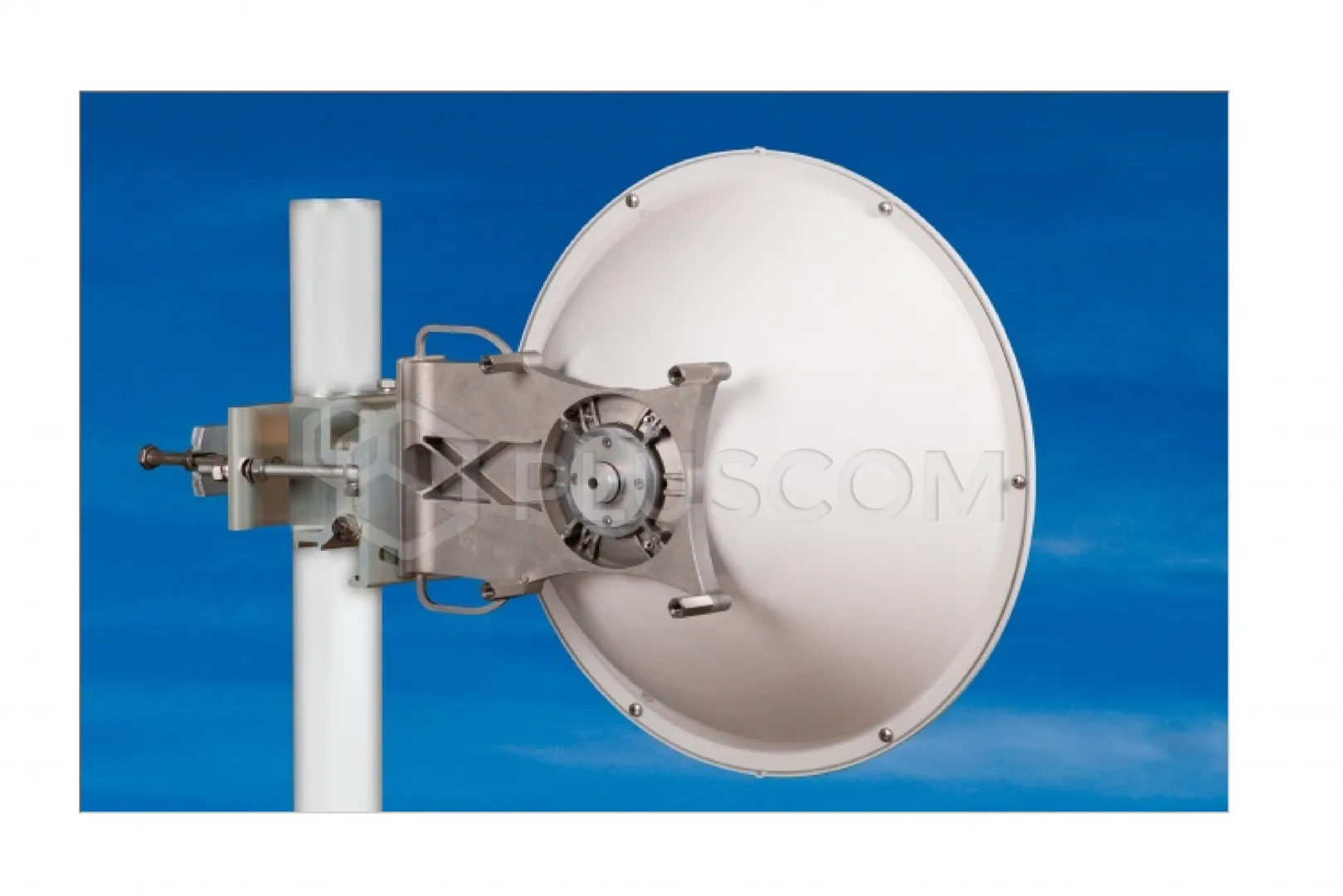

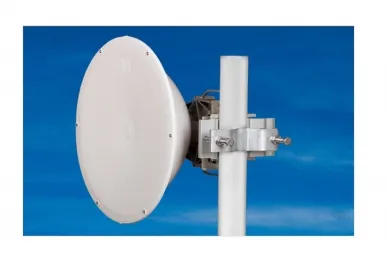

L'antenne est livrée avec un support qui permet un montage facile sur un mât. Le support peut être monté séparément sur le mât.
Il suffit ensuite d'accrocher l'antenne avec l'unité micro-ondes.

Le support permet un réglage précis dans les deux sens. Prêt à être monté à droite et à gauche.
