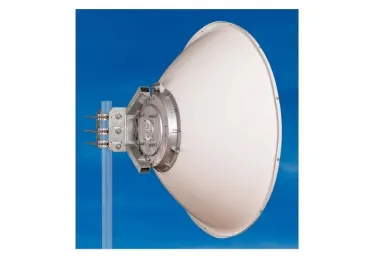

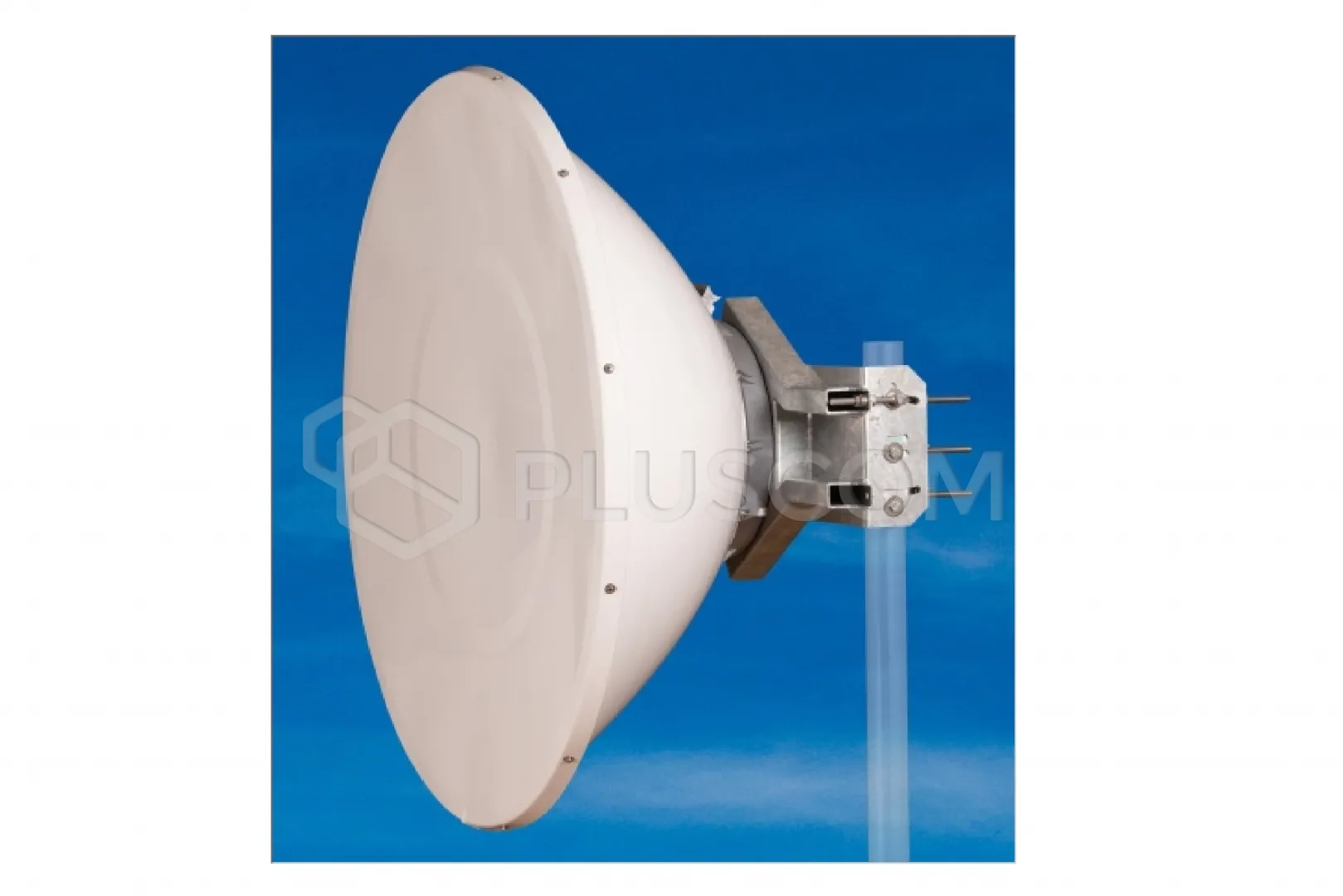

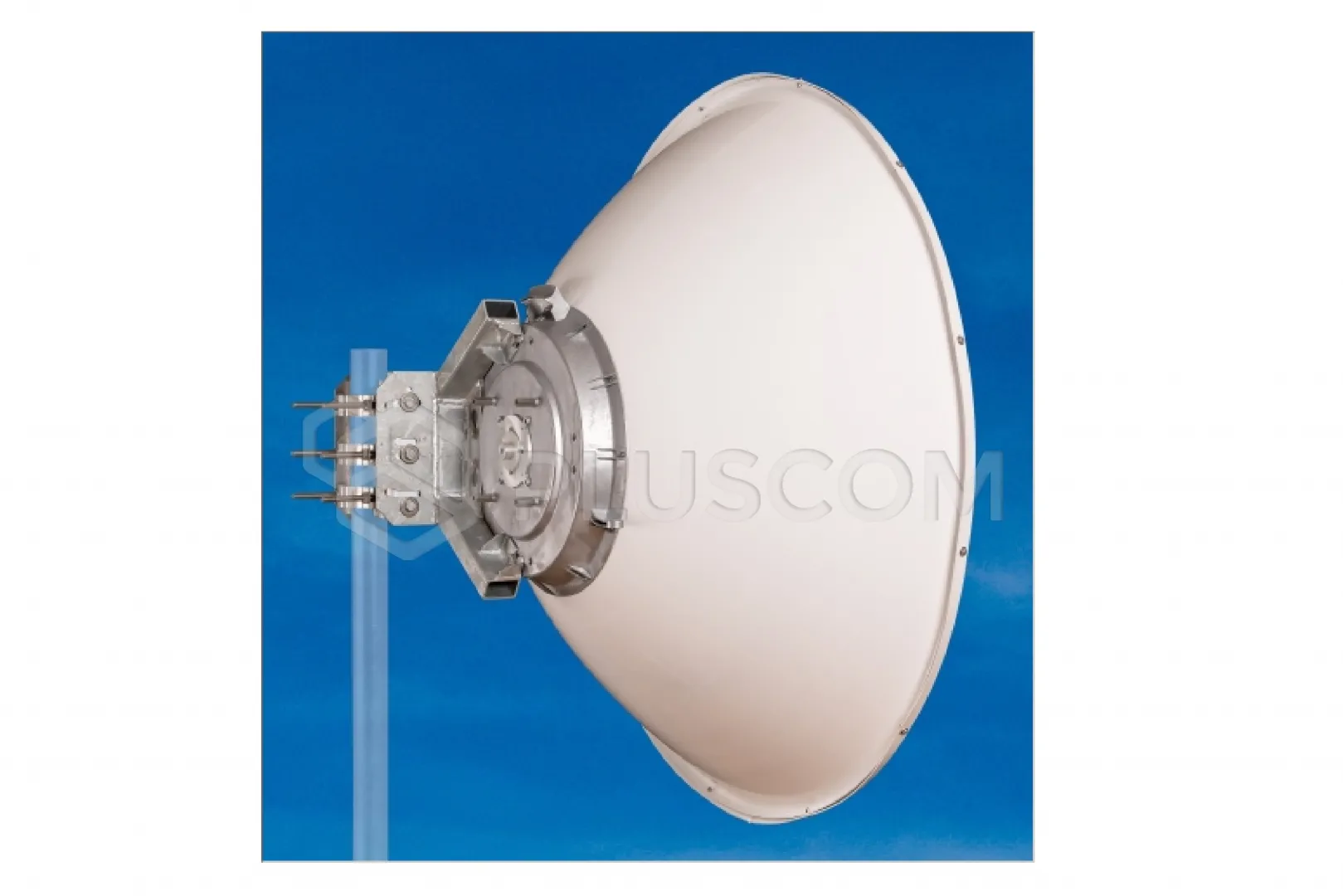

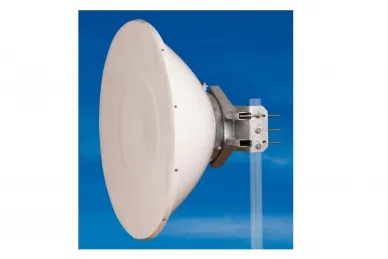

Jirous Antenne parabolique JRMC-1200-17/18

Code produit: #43198
Fabricant: Jirous
  • Gamme de fréquences : 17,1 – 19,7 GHz
  • Largeur du faisceau : 0,9°
  • Entrée/sortie : guide d'ondes circulaire Ø 11 mm
  • Dimensions : Ø 120 cm
  • Polarisation : linéaire, verticale/horizontale
Livraison et taxes:
France métropolitaine TVA: 20.00% modifier
Frais d'expédition à partir de :
12,81 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Jirous Antenne parabolique JRMC-1200-17/18


L'antenne JRMC – 1200 – 17/18 est destinée à la communication micro-ondes dans la bande de fréquences 17 et 18 GHz. Son fonctionnement précis avec un réflecteur profond est conforme à la norme ETSI Classe 3 et FCC Cat. A.

CARACTÉRISTIQUES :

  • Réflecteur profond à haute résistance aux interférences et à la résistance mécanique
  • Haute isolation des cellules adjacentes
  • Antenne radar incluse
  • Support massif avec réglage précis de l'élévation et de l'azimut
  • Montage à droite et à gauche
  • Haute stabilité au vent
Construction pour les unités MW :

  • Veuillez consulter la liste des adaptateurs
  • Autres adaptateurs sur demande

Caractéristiques électriques :

  • Plage de fréquences : 17,1 – 19,7 GHz
  • Gain – Basse fréquence : 43,2 ± 1 dBi
  • Gain – Haute fréquence : 44,7 ± 1 dBi
  • Rapport avant/arrière : ≥ 72 dB
  • XPD : ≥ 36 dB
  • Largeur du faisceau - 3 dB : 0,9°
  • Atténuation de réflexion : ≥ 17 dB
  • Polarisation : linéaire, verticale/horizontale
  • Conformité électrique
    - US FCC Cat. A
    - Classe 3 ETSI EN 302-217-4-2

Paramètres mécaniques :

  • Parabole : Ø 1200 mm, alliage d'aluminium
  • Radôme : fibre de verre
  • Entrée/sortie : guide d'ondes circulaire Ø 11 mm
  • Montage sur mât :
    - Ø 80 - 120 mm
    -Ø 60 - 80 mm – avec kit de haubans
  • Charge de vent en service
    - sans kit de haubans 110 km/h (68 mph)
    - avec kit de haubans 140 km/h (87 mph)
  • Résistance au vent : 210 km/h
  • Poids de l'antenne : 28,5 kg

Application :

L'antenne est livrée avec un support massif qui permet un montage facile sur un mât.
Le support peut être monté séparément sur le mât. Il suffit ensuite d'y accrocher l'antenne avec le module micro-ondes.

Le support d'antenne permet un réglage précis de l'élévation ± 15° et de l'azimut ± 7°. Adapté pour un montage à droite ou à gauche.
Dans les zones où des vents violents sont attendus, il est recommandé d'utiliser un kit de haubans (réglables).

Pour une installation sur un mât de 60 à 80 mm de diamètre, il est fortement recommandé d'utiliser un kit de haubans (réglables).
L'utilisation d'un kit de haubans réglables permet un réglage plus pratique de l'azimut.

Le kit de haubans ou le kit de haubans réglable sont des accessoires en option.
