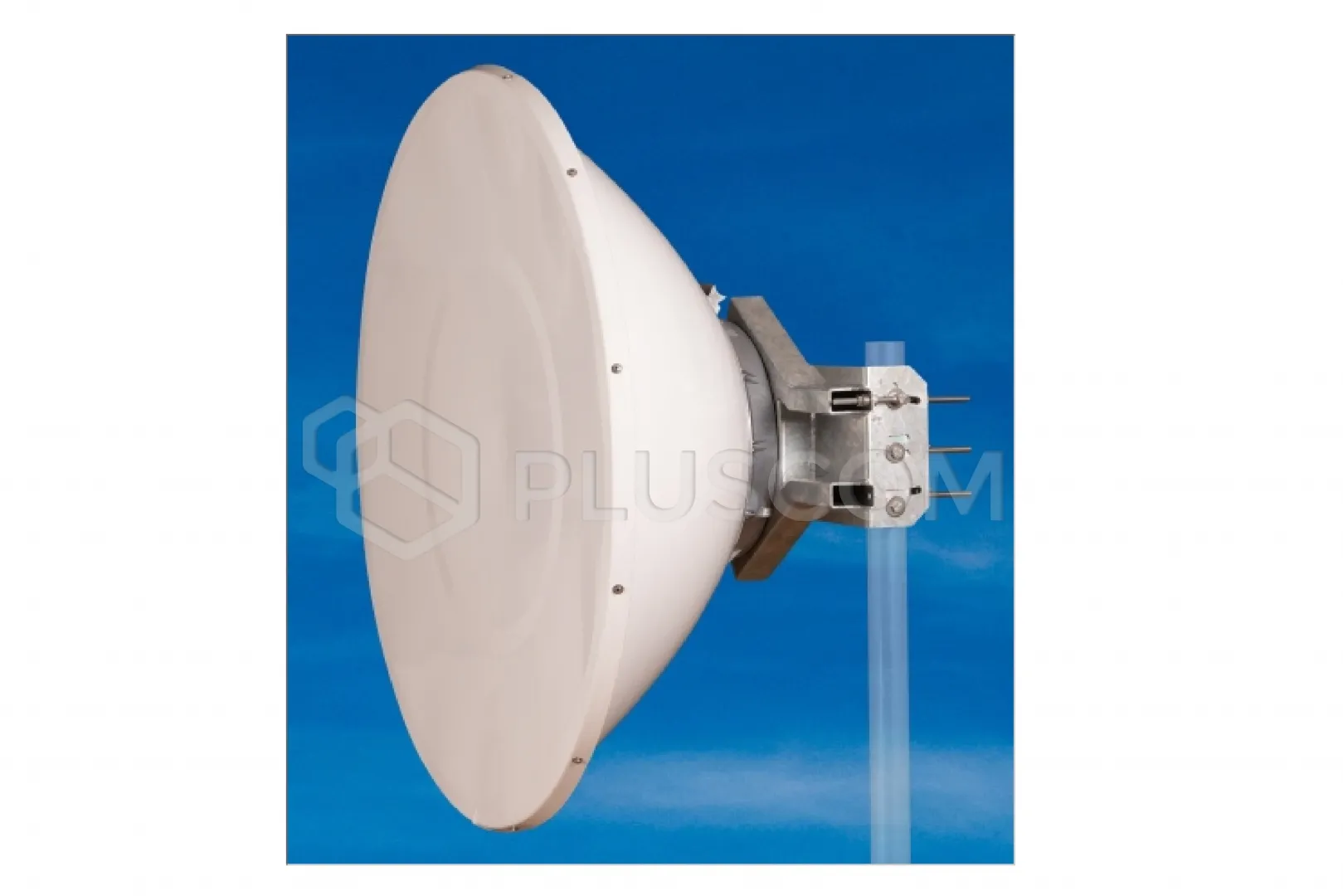

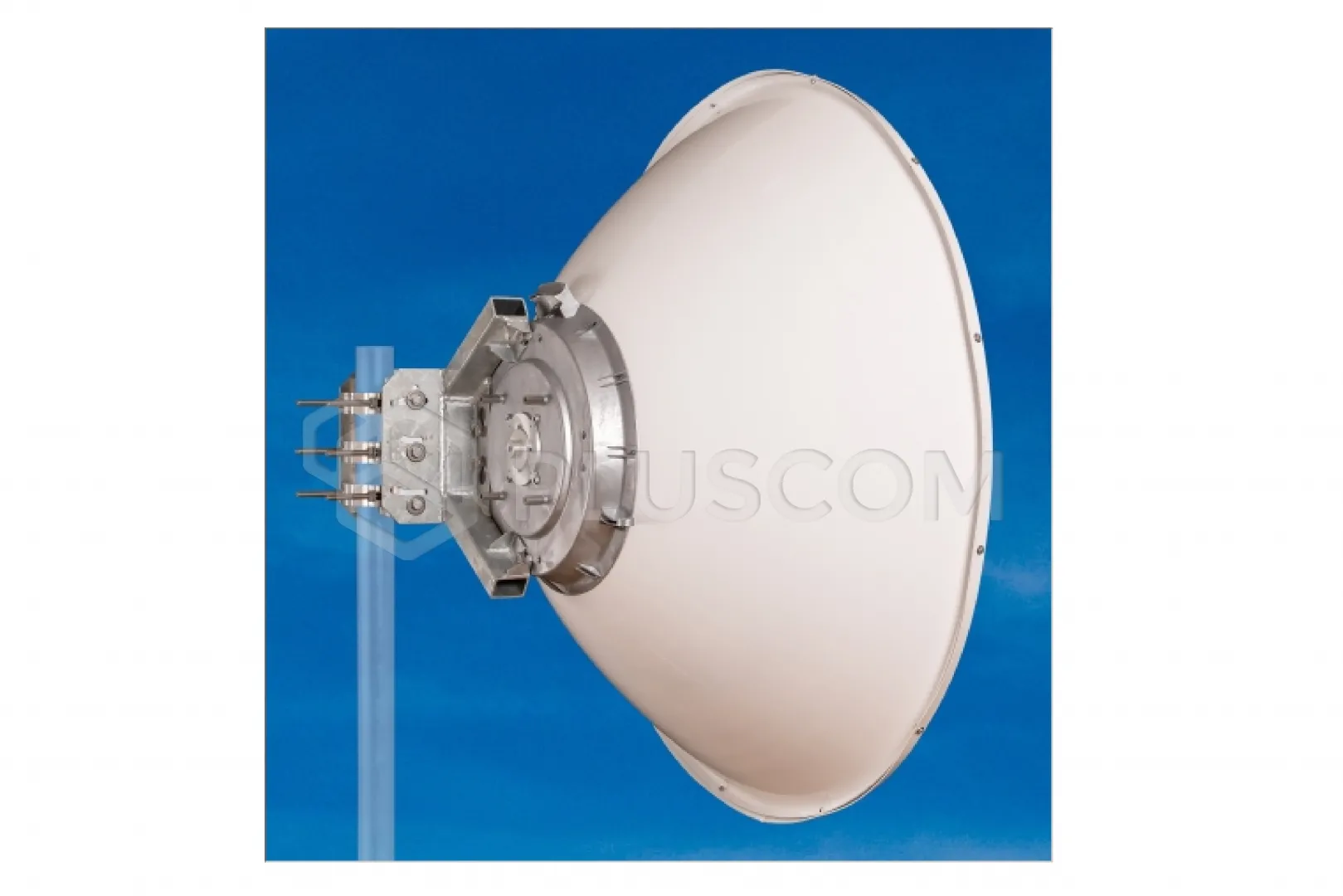

Jirous Antenne parabolique JRMC-1200-10/11

Jirous Antenne parabolique JRMC-1200-10/11

L'antenne JRMC – 1200 – 10/11 est destinée à la communication micro-ondes dans la bande de fréquences 10 et 11 GHz. Son fonctionnement précis avec un réflecteur profond est conforme à la norme ETSI classe 3 et FCC Part 101A.

CARACTÉRISTIQUES :

• Réflecteur profond à haute résistance aux interférences et à haute résistance mécanique
• Isolation élevée des cellules adjacentes
• Couvercle radar inclus
• Support massif avec réglage précis de l'élévation et de l'azimut
• Montage à droite et à gauche
• Haute stabilité au vent

Construction pour les unités MW :

• Veuillez consulter la liste des adaptateurs
• Modifications personnalisées possibles

Paramètres électriques :

• Plage de fréquences : 10,0 – 12,0 GHz
• Gain – basse fréquence : 40,0 ± 1 dBi
• Gain – haute fréquence : 41,0 ± 1 dBi
• Rapport avant/arrière : ≥ 66 dB
• XPD : ≥ 37 dB
• Largeur du faisceau - 3 dB : 1,5°
• Atténuation de réflexion : ≥ 18 dB/10,3 – 11,7 GHz
• Polarisation : linéaire, verticale/horizontale
• Conformité électrique
  - US FCC Partie 101A | 10,550 – 10,680 GHz
  - US FCC Partie 101A | 10,7 – 11,7 GHz
  -Classe 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Classe B

Paramètres mécaniques :

• Parabole : Ø 1200 mm, alliage d'aluminium
• Radôme UV : plastique ABS
• Entrée/sortie : guide d'ondes circulaire Ø 19 mm
• Montage sur mât :
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – avec kit de fixation
• Charge de vent en service :
  - sans kit de fixation 110 km/h (68 mph)
  - avec kit de fixation 140 km/h (87 mph)
• Résistance au vent : 210 km/h (130 mph)
• Poids de l'antenne : 29 kg

Pour une installation sur un mât d'un diamètre inférieur à 80 mm, ainsi que dans les régions soumises à des vents violents, nous recommandons l'utilisation d'un kit de renforts anti-vent.

Accessoires supplémentaires :

• Kit de renforts anti-vent JRZ-1200
