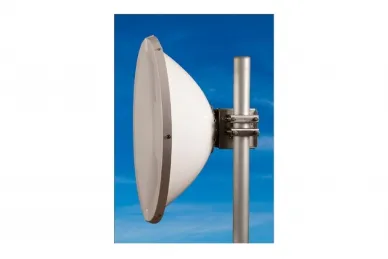

Jirous Antenne parabolique JRC-29DD SX DuplEX (connecteur R-SMA) (2 pièces)
L'antenne parabolique bipolaire JRC-29DD DuplEX est destinée aux liaisons directionnelles en mode full-duplex ou MIMO dans la bande de fréquences 5 GHz avec un niveau d'isolation élevé.
L'antenne est conçue pour fonctionner sur des distances moyennes et courtes dans des conditions difficiles.

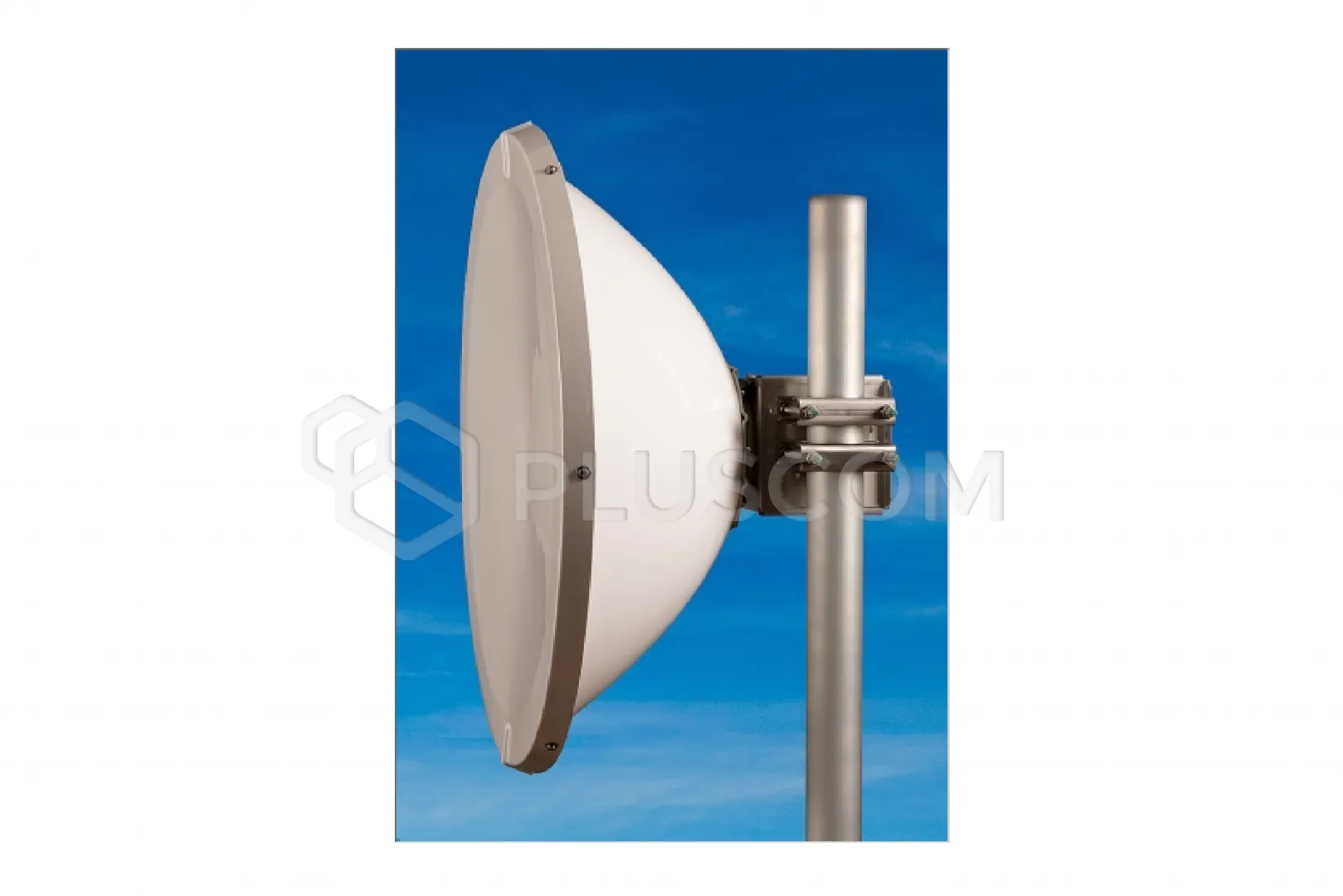

Sa conception avec une cuvette profonde augmente l'isolation entre les antennes sur le mât, ce qui améliore le rapport avant/arrière. La version SX est équipée d'un support en acier inoxydable, conçu pour fonctionner dans des conditions corrosives défavorables.
Le kit comprend 2 pièces.
CARACTÉRISTIQUES :
- Antenne bipolaire : Full duplex ou MIMO, polarisation horizontale/verticale ou 2x45°
- Une excellente isolation port-port permet des connexions en duplex intégral
- Une antenne profonde augmente l'isolation entre les antennes sur le mât
- Nouveau concept avec bande de fréquences étendue
- Rapport avant/arrière élevé
- Résistance supplémentaire à la corrosion
- Raccord directionnel pour les connexions longue ou moyenne distance dans des conditions difficiles
- Réglage précis de l'azimut et de l'élévation
- Possibilité de calculer la distance atteignable à partir de la section de calcul
- Le prix comprend un cache parabolique en plastique
Autre modèle :
- JRC-29DD DuplEX – antenne profonde standard DuplEX
- JRC-29DD DuplEX Precision – antenne avec support de précision
- JDMW-900 AR
Caractéristiques électriques :
- Gamme de fréquences : 4,9 – 6,1 GHz
- Gain : 29,0 ± 1 dBi
- Facteur SWR : 5,1 – 5,9 GHz ≤ 1,6
- Largeur du faisceau -3 dB : 5,5˚
- Isolation port-port : 5,1-5,9 GHz ≥ 50 dB (typiquement 53 dB) (autres bandes de fréquences ≥ 43 dB)
- Rapport avant/arrière : ≥ 49 dB
- Polarisation : linéaire, verticale/horizontale ou 45°
Caractéristiques mécaniques :
- Parabole : Ø 680 mm, alliage d'aluminium
- Radôme : plastique résistant aux rayons UV, ABS
- Type de connecteur : R-SMA
- Montage sur mât d'un diamètre : 27-74 mm
- Poids de l'antenne : 6,9 kg (15,2 lb)
L'antenne peut être utilisée en combinaison avec le boîtier métallique externe JR – 350 Alu pour les points d'accès, les cartes RouterBOARD et d'autres appareils électroniques.

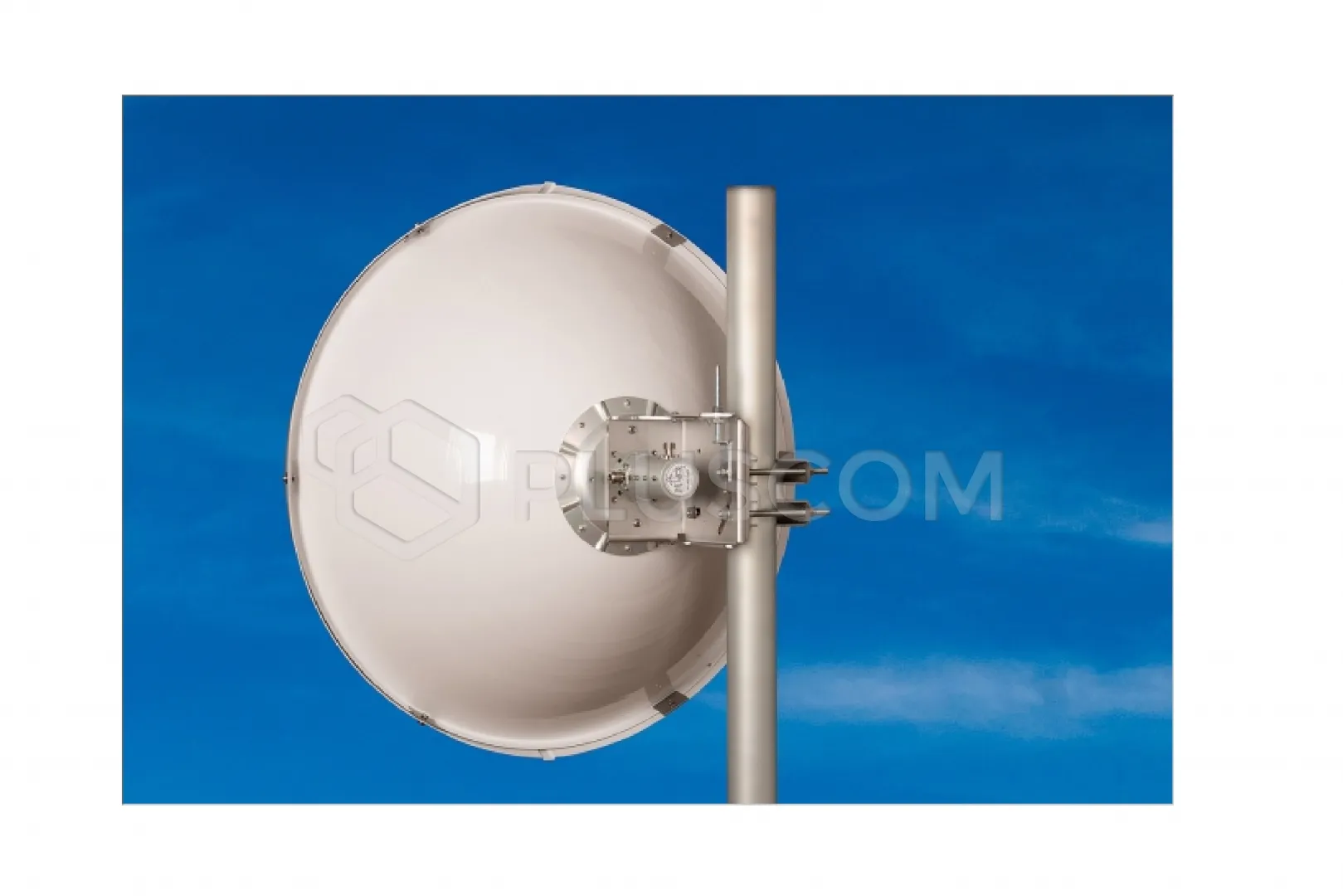

La fixation de l'antenne est équipée d'écrous à cliquet séparés, ce qui facilite le montage et le réglage de l'azimut et de l'élévation. Il est possible de l'installer aussi bien à droite qu'à gauche.
Accessoires recommandés :
En cas d'utilisation avec GentleBOX JR-300, nous recommandons :
- la version avec connecteurs R-SMA (JRC - 24DuplEX - SMA)
- la version avec connecteurs N doit être complétée par un adaptateur coudé pour connecteur à polarisation horizontale
- Pigtail R-SMA/MMCX
- Pigtail R-SMA/UF.L
