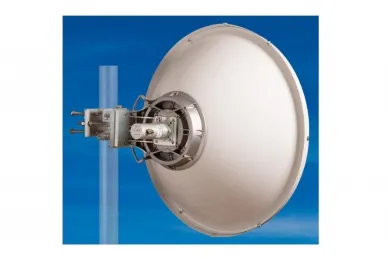

Jirous Antenne parabolique JRC-29DD Duplex Precision (connecteur R-SMA)
L'antenne parabolique bipolaire JRC-29 Deep Dish DuplEX Precision a été conçue pour les liaisons directionnelles en mode full-duplex ou MIMO/duplex dans la bande de fréquences 5 GHz avec un niveau d'isolation élevé.
L'antenne est conçue pour fonctionner sur de longues distances.
Sa conception avec une antenne profonde augmente l'isolation entre les antennes sur le mât, améliorant ainsi le rapport avant/arrière. La version Precision comprend un support massif JDMW-900, développé pour les liaisons micro-ondes.
CARACTÉRISTIQUES :
- Antenne bipolaire : Full duplex ou MIMO, polarisation horizontale/verticale ou 2x45°
- Une excellente isolation entre les connecteurs permet des connexions en duplex intégral
- Support JDMW-900 précis et robuste, conçu pour les liaisons micro-ondes professionnelles
- Réglage précis et facile de l'élévation
- L'antenne profonde augmente l'isolation entre les antennes sur le mât
- Nouveau concept avec bande de fréquences étendue
- Rapport avant/arrière élevé
- Résistance supplémentaire à la corrosion
- Raccord directionnel pour les connexions longue ou moyenne distance dans des conditions difficiles
- Possibilité de calculer la distance réalisable à partir de la section de calcul

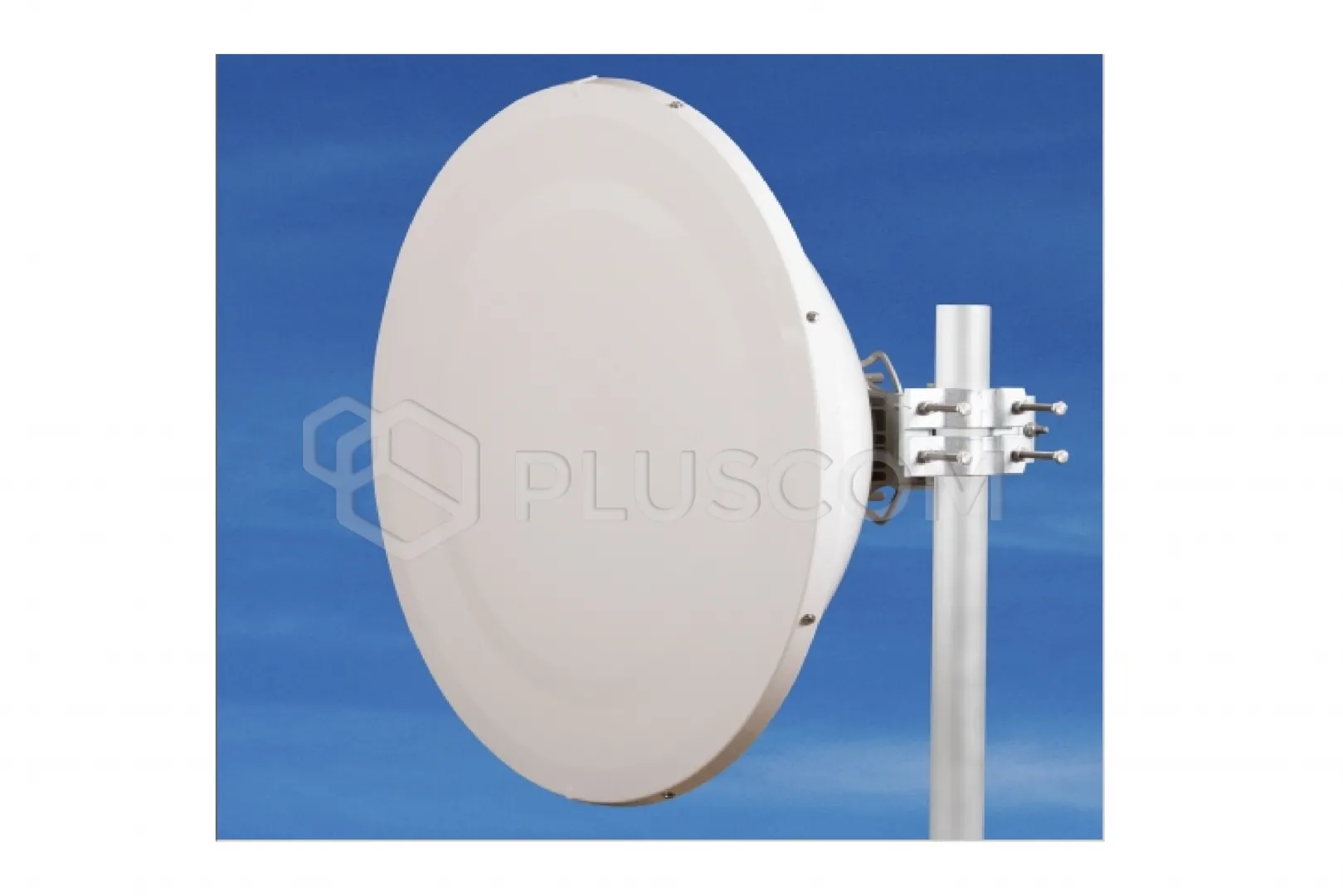

- Le prix comprend un cache parabolique (cache parabolique en plastique )
Paramètres électriques :
- Gamme de fréquences : 4,9-6,1 GHz
- Gain : 29,0 ± 1 dBi
- Facteur SWR : ≤ 1,6
- Largeur du faisceau -3 dB : 5,5˚
- Isolation port-port : 5,1–5,9 GHz ≥ 50 dB (typiquement 53 dB) (autres bandes de fréquences ≥ 43 dB)
- Rapport avant/arrière : ≥ 49 dB
- Polarisation : linéaire, verticale/horizontale ou 45°
Caractéristiques mécaniques :
- Parabole : Ø 680 mm, alliage d'aluminium
- Radôme : plastique résistant aux rayons UV, ABS
- Type de connecteur : R-SMA
- Montage sur mât : Ø 40-120 mm
- Poids de l'antenne : 5,2 kg
- Poids du support : 3,2 kg
Utilisation :

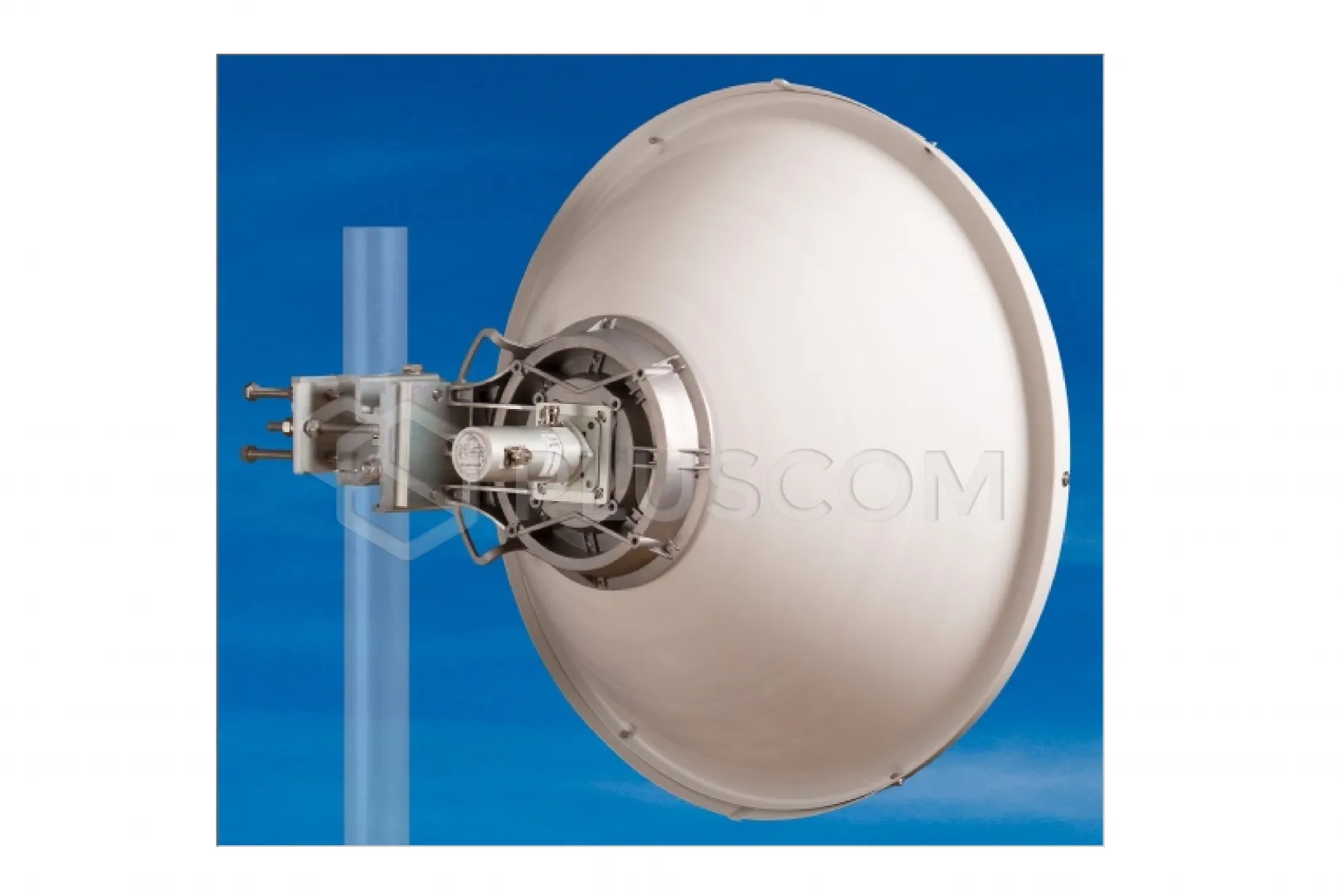

L'antenne peut être utilisée en combinaison avec le boîtier métallique externe JR – 350 Alu pour les points d'accès, les cartes RouterBOARD et autres équipements électroniques. La fixation de l'antenne est équipée d'écrous à cliquet séparés, ce qui facilite le montage et le réglage de l'azimut et de l'élévation.
Il est possible de l'installer à droite ou à gauche. L'antenne est livrée avec un support (emballé séparément) qui permet un montage facile sur le mât.
Le support peut être monté séparément sur le mât. Il suffit ensuite d'accrocher l'antenne avec le dispositif micro-ondes à l'intérieur. Le support permet un réglage précis dans les deux sens. Dans les régions où des vents violents sont attendus, il est recommandé d'installer un mât d'un diamètre minimum de ø 50 mm
Accessoires recommandés :
En cas d'utilisation avec GentleBOX JR-300, nous recommandons :
- la version avec connecteurs R-SMA (JRC - 24DuplEX - SMA)
- la version avec connecteurs N doit être complétée par un adaptateur coudé pour connecteur à polarisation horizontale
- Pigtail R-SMA/MMCX
- Pigtail R-SMA/UF.L
