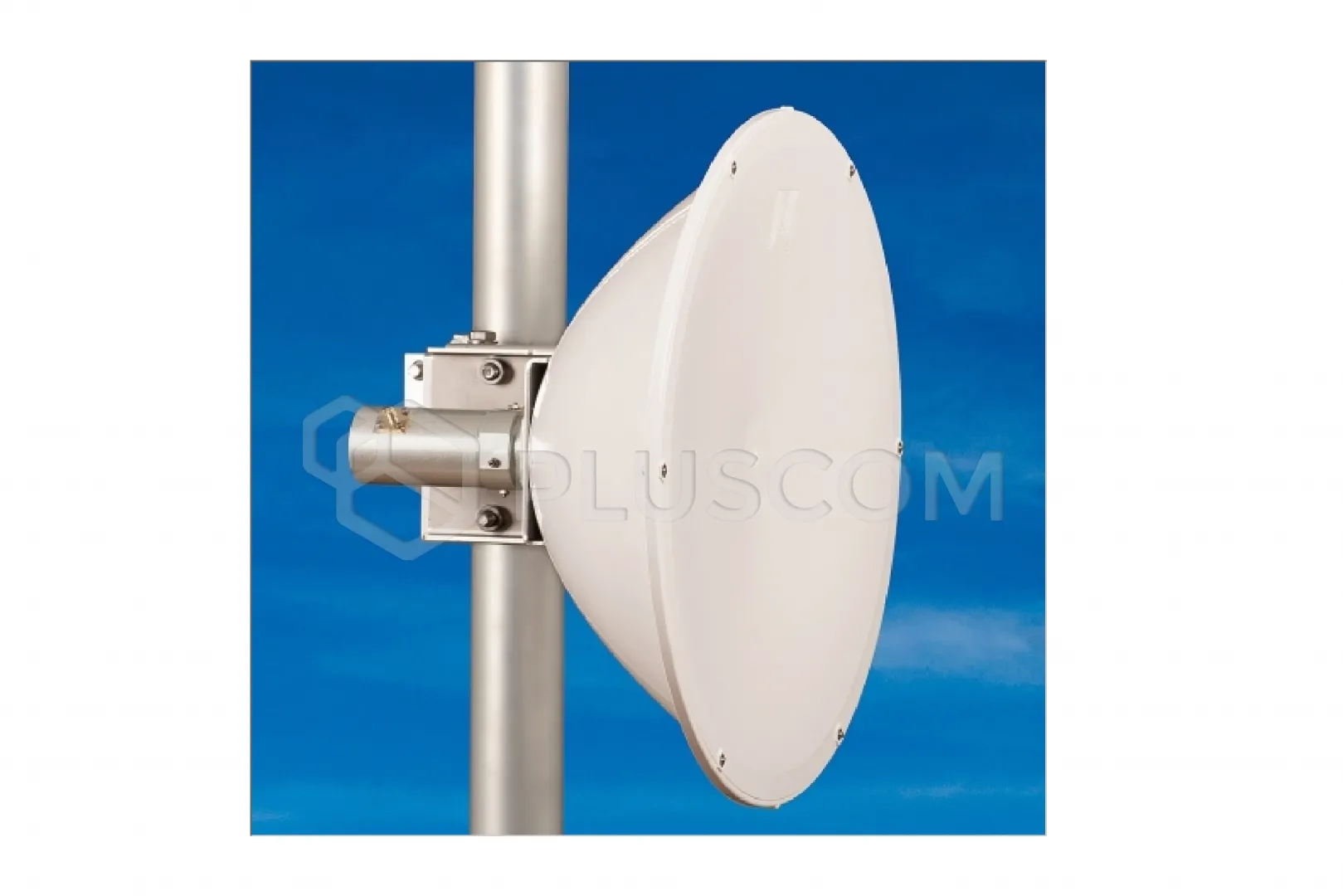

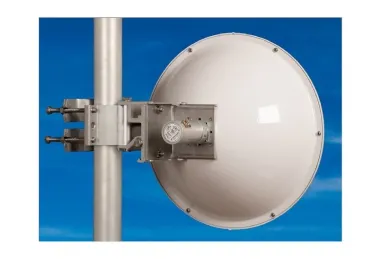

Jirous Antenne parabolique JRC-24DD DuplEX Precision (connecteur N femelle)

Jirous Antenne parabolique JRC-24DD DuplEX Precision (connecteur N femelle)

L'antenne parabolique bipolaire JRC-24DD DuplEX Precision a été conçue pour les liaisons directionnelles en mode full-duplex ou MIMO dans la bande de fréquences 5 GHz avec un niveau d'isolation élevé.
L'antenne est conçue pour fonctionner sur des distances moyennes et courtes dans des conditions difficiles.

Sa conception à cuvette profonde augmente l'isolation entre les antennes sur le mât et améliore le rapport avant/arrière.

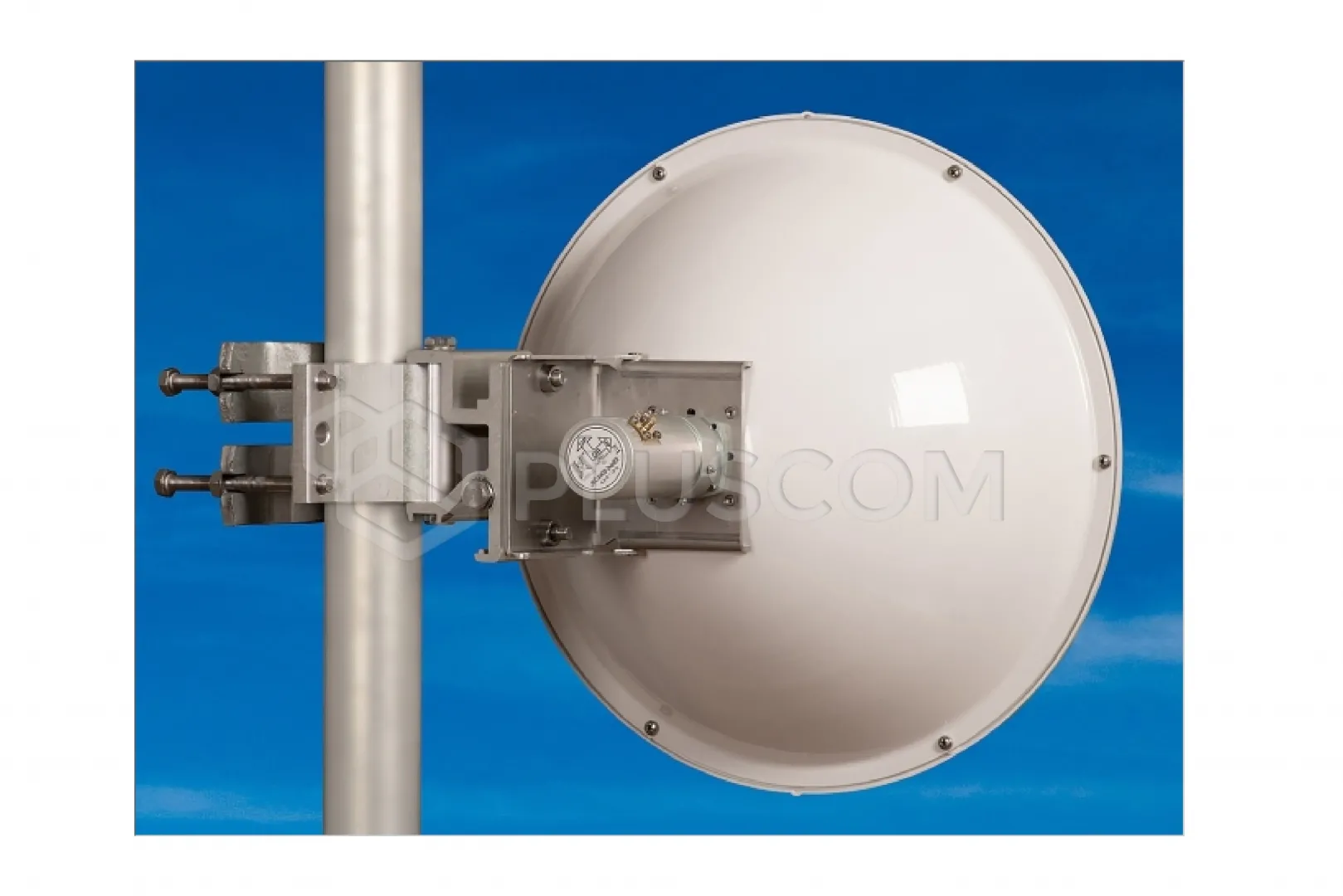

La version Precision comprend un support massif JDMW-900, développé pour les liaisons micro-ondes. Autres modèles : JRC-24DD-SX DuplEX – antenne avec support en acier inoxydable pour une utilisation dans des conditions corrosives défavorables JRC-24DD DuplEX – antenne DuplEX profonde standard.

CARACTÉRISTIQUES :

• Antenne bipolaire Full duplex ou MIMO, polarisation horizontale/verticale ou 2x45°
• Une bonne isolation port-port permet des connexions en duplex intégral
• Support JDMW-400 précis et robuste, conçu pour les liaisons micro-ondes professionnelles
• Réglage de l'élévation (gradient) et de l'azimut avec réglage indépendant
• Une antenne profonde augmente l'isolation entre les antennes sur le mât
• Nouveau concept avec bande de fréquences étendue
• Rapport avant/arrière élevé
• Résistance supplémentaire à la corrosion
• Connexions directionnelles ou connexion client sur des distances moyennes ou courtes dans des conditions difficiles
• Possibilité de calculer la distance réalisable à partir de la section de calcul
• Le prix comprend un capot parabolique en plastique

Caractéristiques électriques :

• Plage de fréquences : 4,9 – 6,1 GHz
• Gain : 24,5 ± 1 dBi
• Facteur SWR : 5,1 – 5,9 GHz ≤ 1,6
• Largeur du faisceau -3 dB : 9,0˚
• Isolation entre les ports : 5,1 – 5,9 GHz ≥ 50 dB (typiquement 53 dB) (autres bandes de fréquences ≥ 43 dB)
• Rapport avant/arrière : ≥ 44 dB
• Polarisation : linéaire, verticale/horizontale ou 45°

Caractéristiques mécaniques :

• Parabole : Ø 400 mm, alliage d'aluminium
• Radôme : plastique ABS résistant aux rayons UV
• Type de connecteur : connecteur N femelle
• Montage sur mât : Ø 40 - 120 mm
• Poids de l'antenne : 2,4 kg
• Poids du support : 2,4 kg

Accessoires recommandés :

Pour une utilisation avec le GentleBOX JR-300, nous recommandons :
- la version avec connecteurs R-SMA (JRC - 24DuplEX - SMA)
- pour utiliser la version avec connecteurs N, il est nécessaire d'utiliser un adaptateur coudé pour connecteur à polarisation horizontale

• Pigtail R-SMA/MMCX pour JRC-24DuplEX-SMA
• Pigtail R-SMA/UF.L pour JRC-24DuplEX-SMA
