Jirous Antenne directionnelle JCMA-17

Code produit: #43199
Fabricant: Jirous
  • Plage de fréquences : 17,1 – 17,3 GHz
  • Largeur du faisceau : 11°
  • Entrée/sortie : guide d'ondes circulaire Ø 11 mm
  • Polarisation : verticale / horizontale
Livraison et taxes:
France métropolitaine TVA: 20.00% modifier
Frais d'expédition à partir de :
12,81 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Jirous Antenne directionnelle JCMA-17


L'antenne directionnelle bipolaire JCMA-17-50 est conçue pour les liaisons dans la bande de fréquences 17 GHz. L'antenne a été conçue comme une petite antenne pour les liaisons directionnelles sur de courtes distances.

Caractéristiques électriques :

  • Gamme de fréquences : 17,1 – 17,3 GHz
  • Gain : 22,6 ± 0,6 dBi
  • Atténuation de réflexion : ≥ 18 dB
  • Largeur du faisceau -3 dB : 11°
  • Rapport avant/arrière : ≥ 45 dB
  • Isolation cross-port : ≥ 45 dB
  • Polarisation : verticale / horizontale

Caractéristiques mécaniques :

  • Entrée / sortie : Guide d'ondes circulaire Ø 11 mm
  • Boîtier : plastique ABS, résistant aux rayons UV
  • Montage sur mât Ø 40 - 120 mm
  • Poids de l'antenne : 2,2 kg (4,9 livres)
  • Support : 3,5 kg

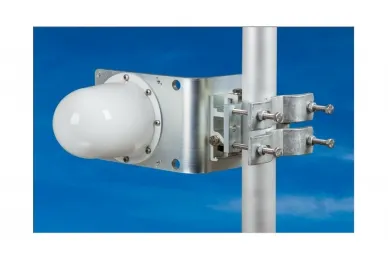

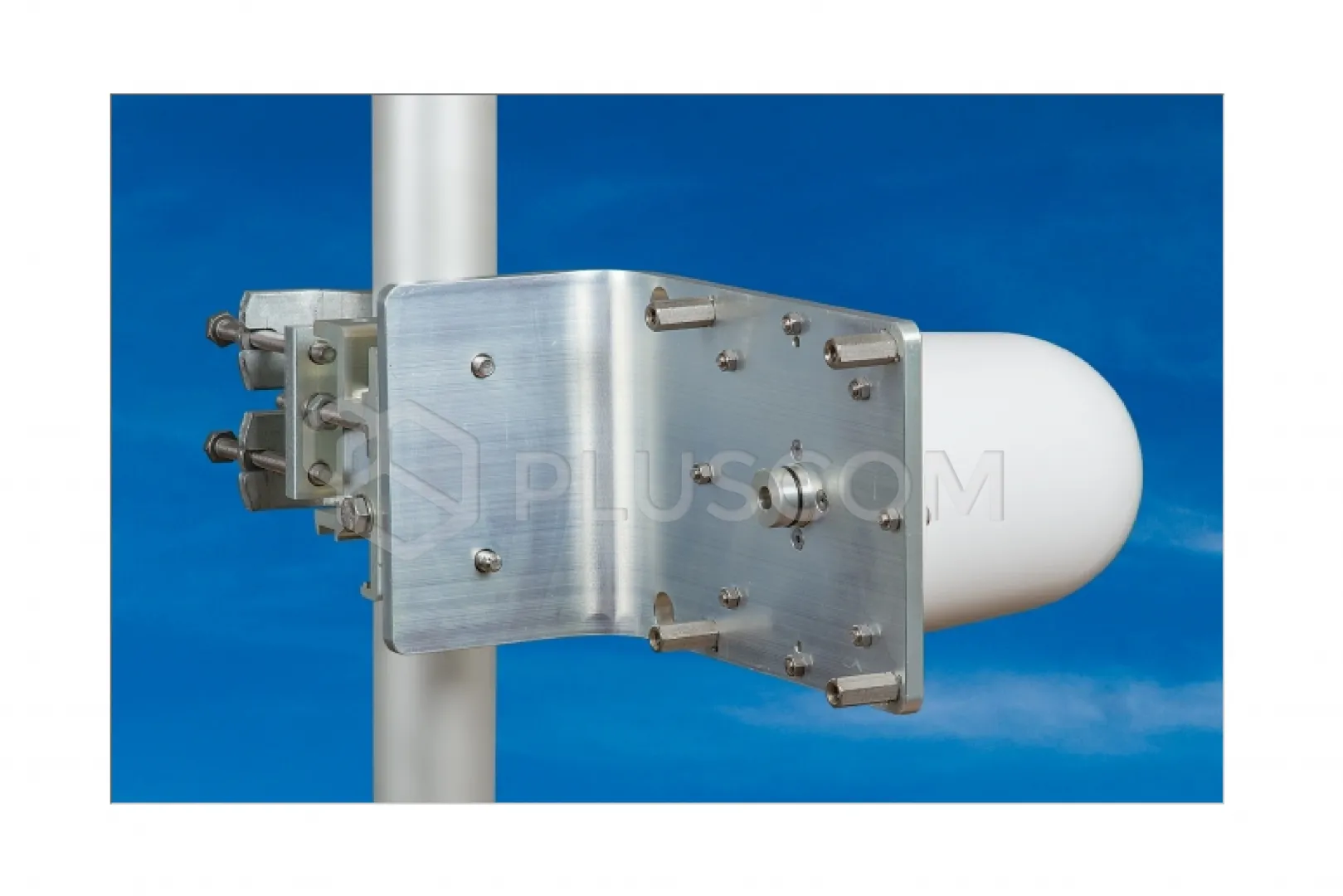

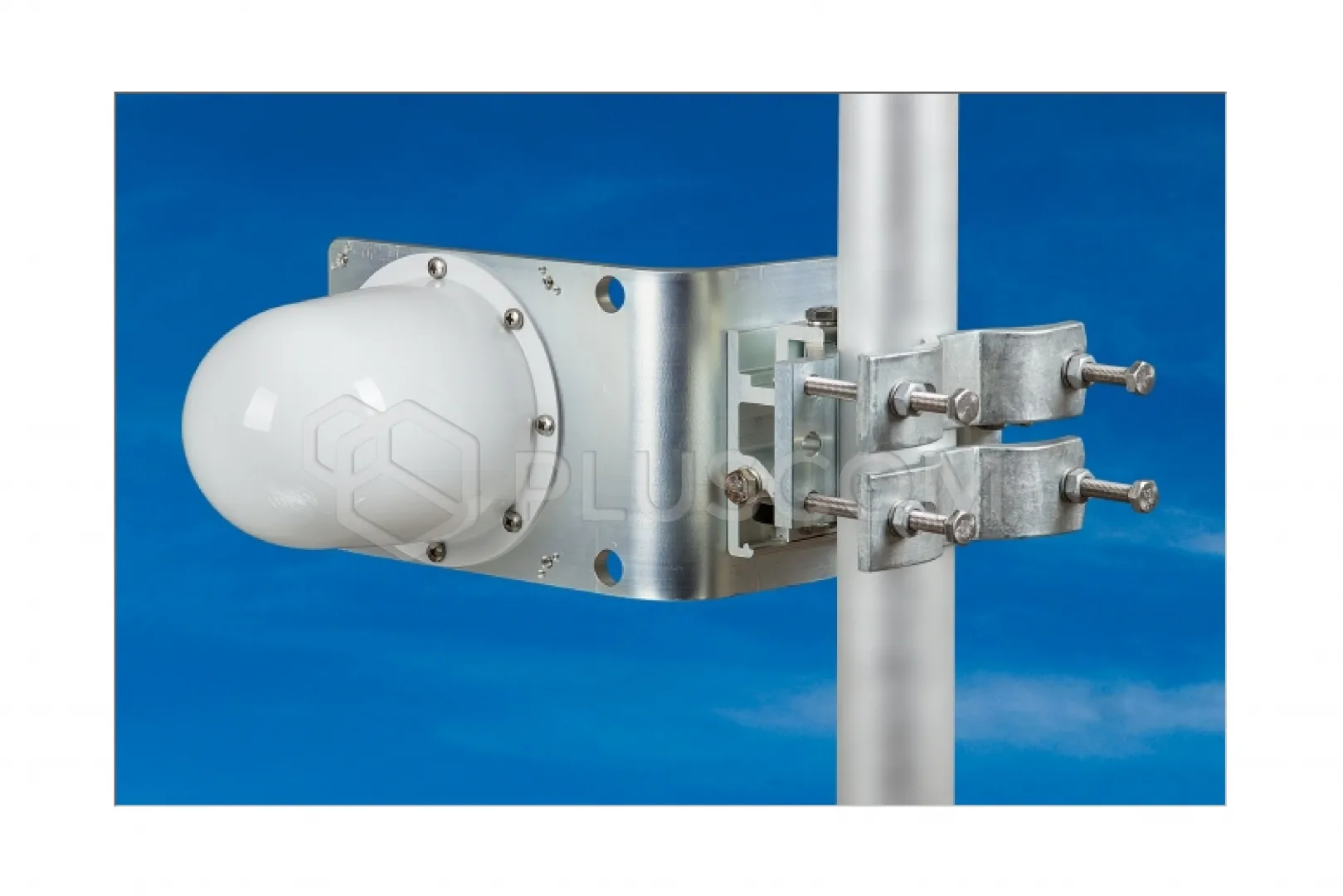

L'antenne est livrée avec un support massif qui permet un montage facile sur un mât. Le support peut être monté séparément sur le mât.

Il suffit ensuite d'y accrocher l'antenne avec le module micro-ondes intégré. L'ensemble du système d'antenne se caractérise par une stabilité exceptionnelle au vent. Le support permet un réglage précis de l'élévation (gradient) et de l'azimut dans une plage de ± 20°.
