Jeu d'outils de sertissage pour connecteurs coaxiaux

Application :

Kit de sertissage pour les connecteurs haute fréquence des câbles coaxiaux. L'ensemble comprend un coupe-isolant dans lequel la distance de coupe de l'isolant peut être réglée dans le système 4,6,8,12mm à l'aide de vis Allen. La fraise réglée de manière appropriée est tournée plusieurs fois autour de l'axe du câble.
L'outil permet de ne pas endommager la tresse ou la couche d'écran.

La sertisseuse est dotée d'un mécanisme à cliquet qui ne libère le verrou qu'après un cycle complet. Cela élimine la possibilité de "sous-presser le connecteur".

La pince à sertir les câbles est en acier trempé et dispose d'un ressort de rappel, d'un verrou d'ouverture et de capuchons de préhension en plastique pour un meilleur confort.

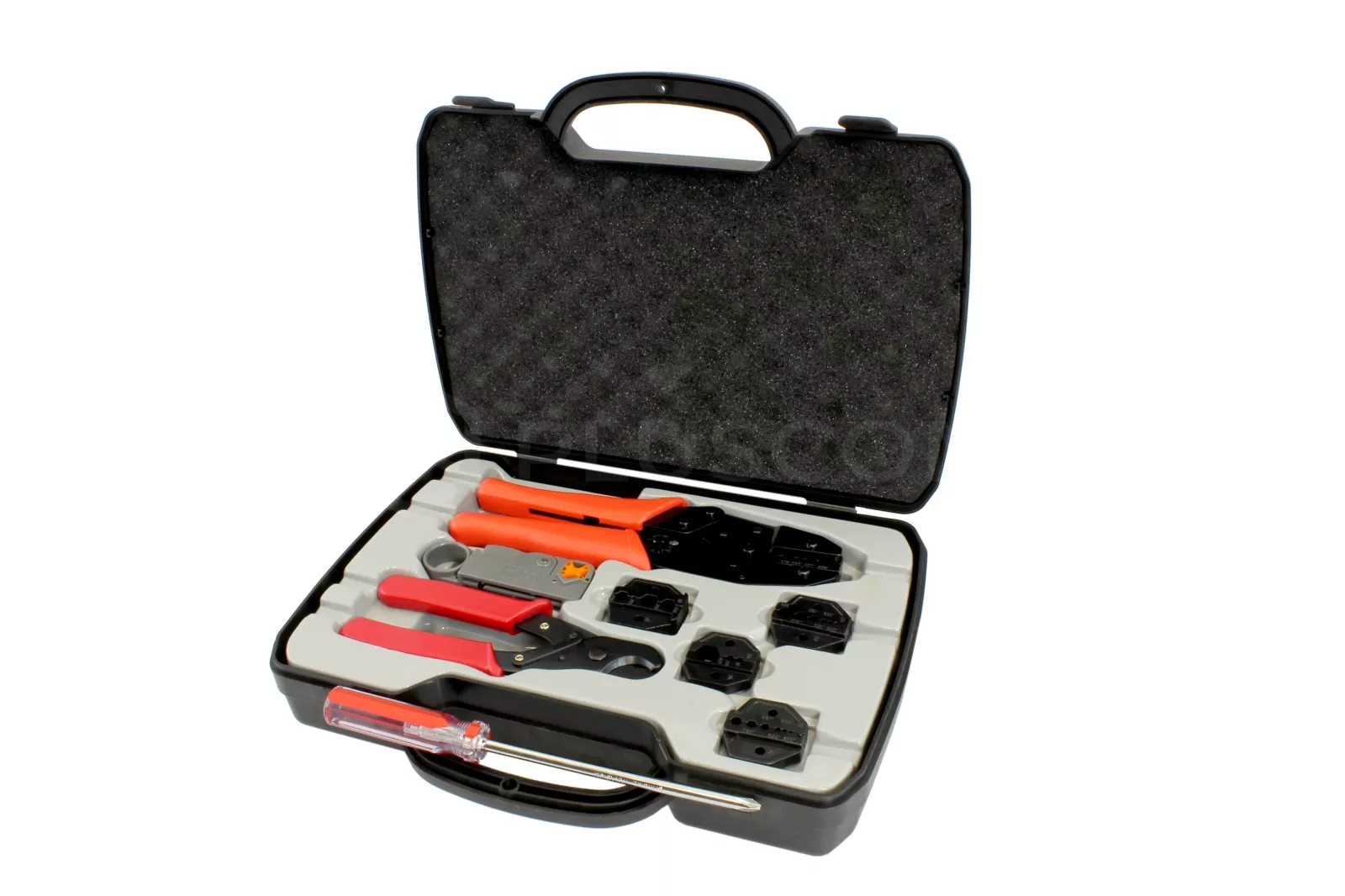

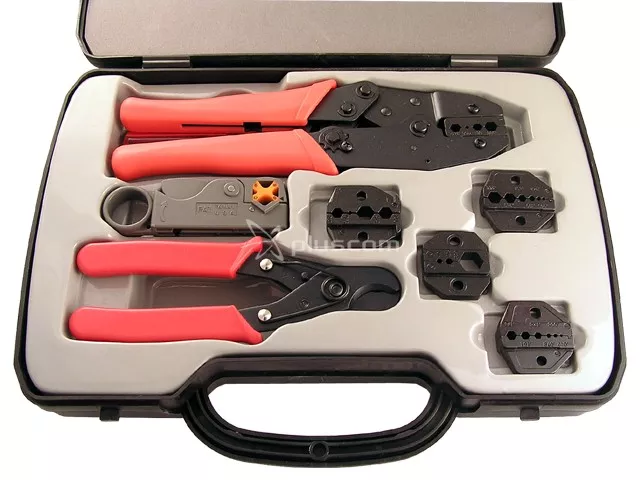

L'étui comprend :

• pince à sertir
• 5 pièces de mâchoires interchangeables
• pince à dénuder
• tournevis pour changer les mâchoires
• pince pour couper les fils d'un diamètre maximal de 10,5 mm


L'ensemble comprend des mâchoires pour le sertissage des connecteurs sur les types de câbles suivants :

• 236A mâchoires - sertissage de connecteurs sur câbles RG : 55, 58, 59, 62, 140, 141, 142, 210, 223, 174, 303, 400, câbles à fibres optiques, Belden 8279,
• Mâchoires 336C - sertissage de connecteurs sur câbles RG : 6, 59, 62, 140, 210, Belden : 8279, 55, 58, 141, 142, 223, 303, 400, fibres optiques,
• Mâchoires 336G - sertissage de connecteurs sur câbles RG : 59, 62, 8X, 140, 210, Belden : 8279, 55, 58, 141, 142, 174, 223, 303, 400, fibre optique,
• Mâchoires 336J - sertissage de connecteurs sur câbles RG : 122, 174, 179, 180, 187, 188, 195, 178, 316, Belden 8279, fibres optiques,
• Mâchoires 336K - connecteurs à sertir sur câbles RG : 8, 9, 11, 87A, 149, 165, 213, 214, 216, 225, 393, 174, 179, 187, 188, 316, Belden 9913

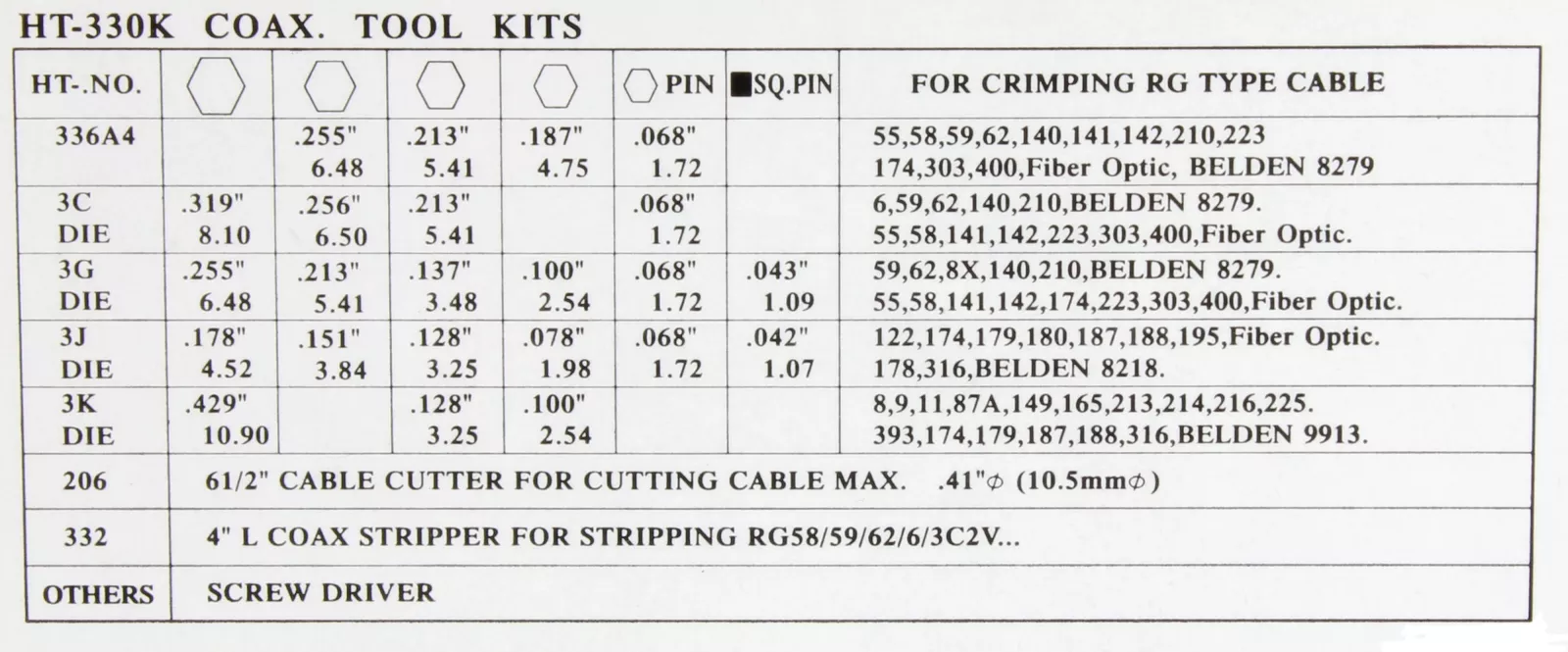

Vous trouverez ci-dessous un tableau reprenant les spécifications des composants inclus dans le kit :
