Gorke TDN-07 Kit de radiomessagerie sur batterie

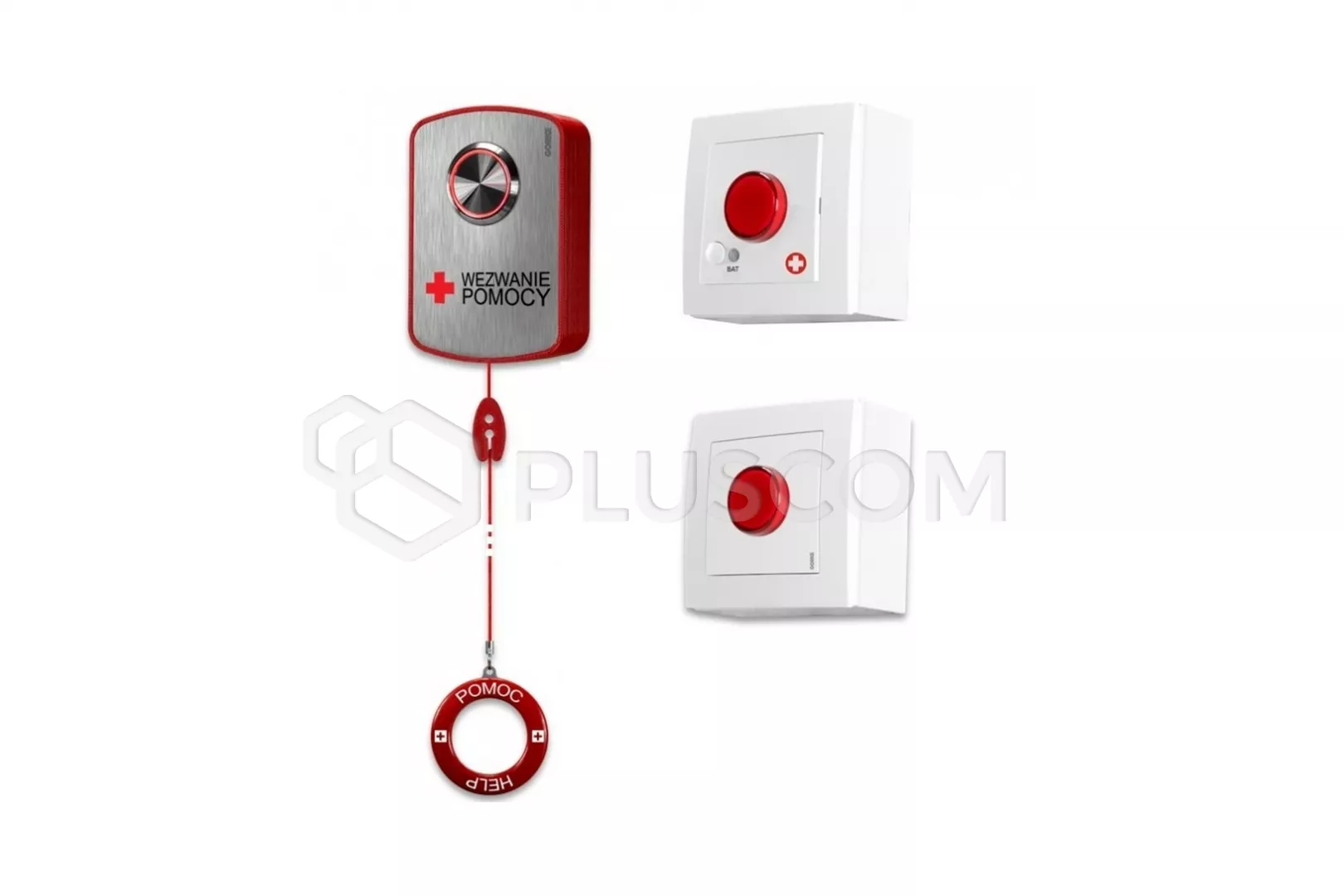

Le kit est destiné à la surveillance d'une pièce et se compose de l'émetteur de radiomessagerie SPX-PK1C, du dispositif de signalisation BSX-400 et du récepteur SPX-CS1. Tous les appareils sont alimentés par batterie.
Cette solution est un atout majeur dans toutes les situations où il n'est pas possible de faire passer des câbles électriques, de forger des murs, etc. L'installation est simple et rapide.
La conception des composants du kit utilise un module récepteur LX avec la technologie LoRa appliquée pour une communication sans fil avancée. La gamme d'applications comprend des cas de conditions radio difficiles qui ne peuvent pas être satisfaites par des solutions radio standard. La capacité à communiquer efficacement en présence de nombreux obstacles ou entre les étages permet une utilisation dans les zones urbaines.
MODE DE FONCTIONNEMENT
En appuyant sur le bouton SPX-K1C de la toilette (en appuyant sur le bouton ou en tirant sur le cordon), l'unité d'alarme vocale/optique BSX-400 est activée à l'extérieur (couloir) de la pièce et signale un appel d'urgence sur le récepteur SPR-CSX1 dans la salle de contrôle.
Signalisation :
En cas d'appel SOS, le dispositif d'alarme s'allume d'une lumière continue à pleine puissance et un son est émis (pulsation toutes les 0,5 s). Cet état dure 15 minutes. Si l'alarme n'est pas annulée dans ce délai, le dispositif d'alarme entre en mode économique, ce qui signifie que le BSX-400 cesse de s'allumer en continu et qu'un flash à pleine puissance apparaît à un intervalle de 2 secondes. Un signal sonore est émis toutes les 1 min. La durée de ce mode est de 45 min. Si le coup de poing n'est toujours pas utilisé dans ce délai, la sirène passe en mode super-économie (une heure après le déclenchement de l'alarme). Dans ce mode, le dispositif d'alarme continue à fonctionner jusqu'à ce que la batterie soit épuisée (~800 heures).
SPÉCIFICATIONS :
- fréquence : 433,05 ÷ 434,79 MHz
- codage : rolling code
- composition de l'ensemble :

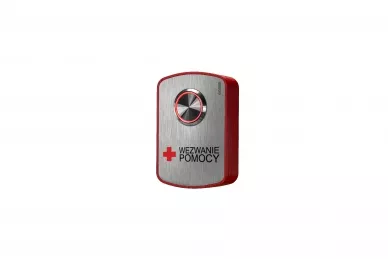

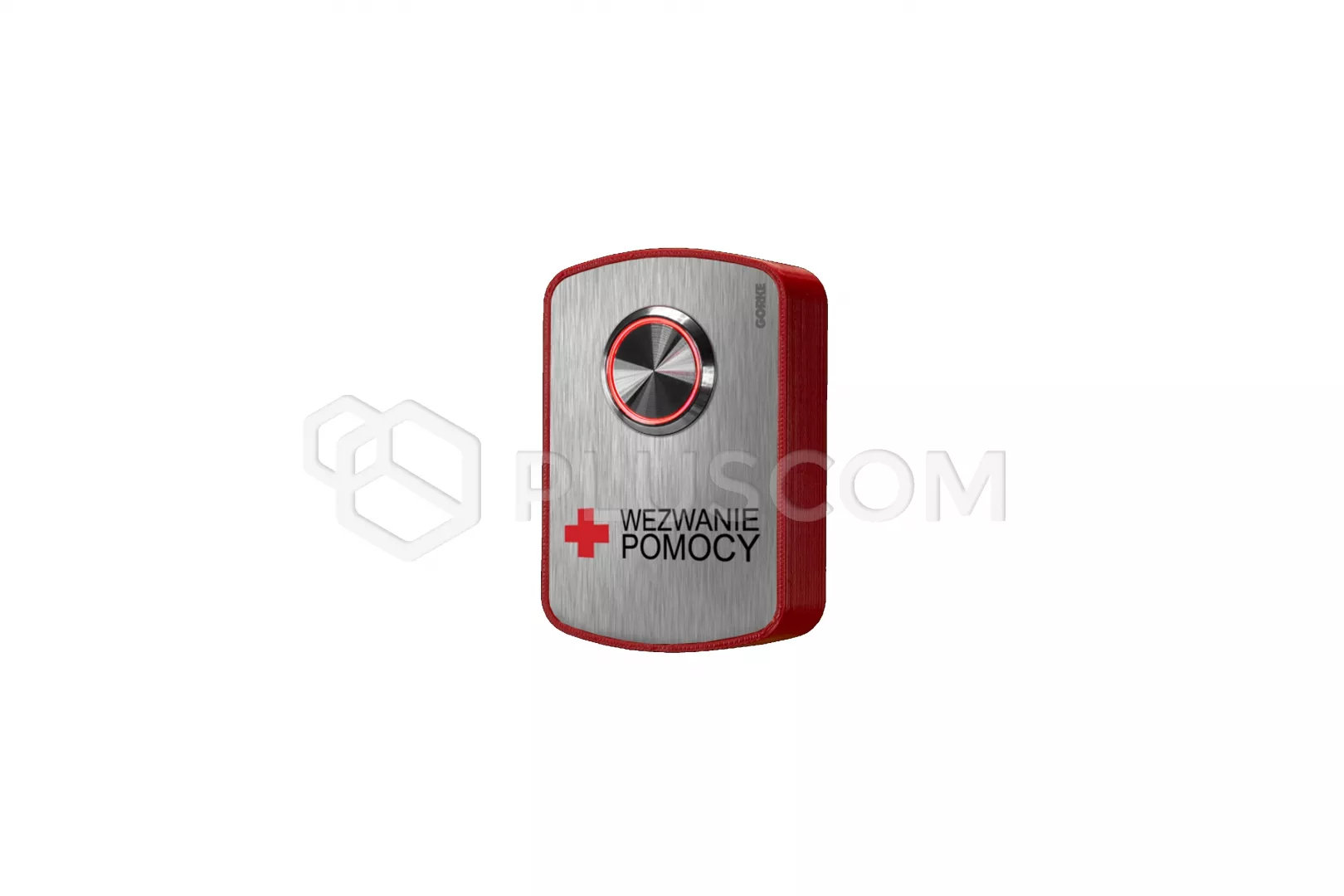

- 1x émetteur push-pull SPX-PK1C

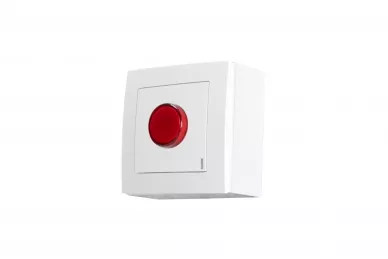

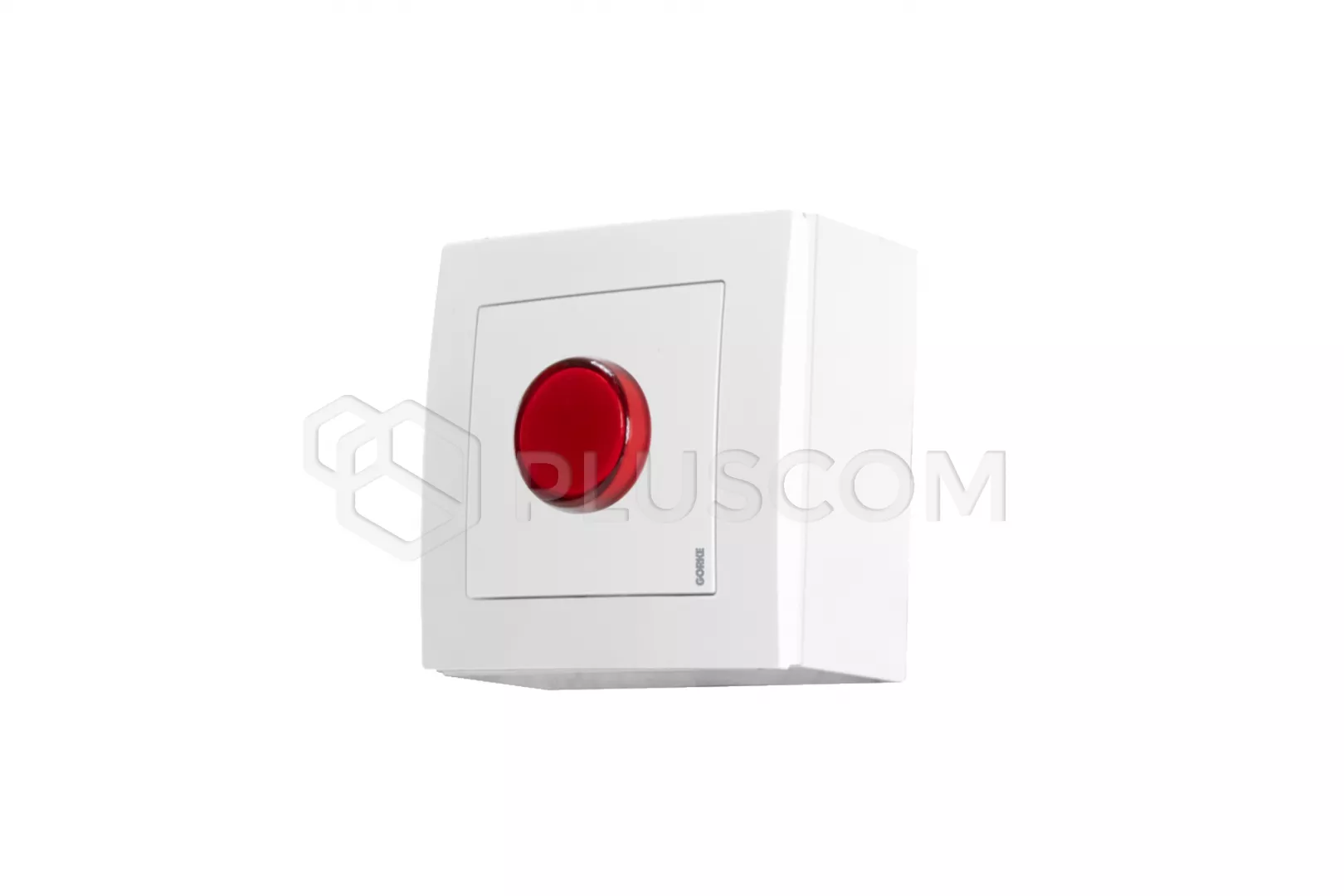

- 1x dispositif de signalisation BSX-400

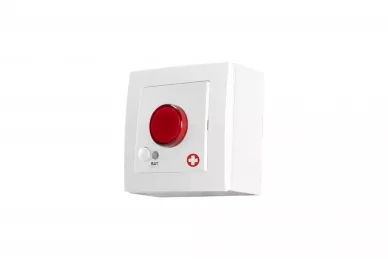

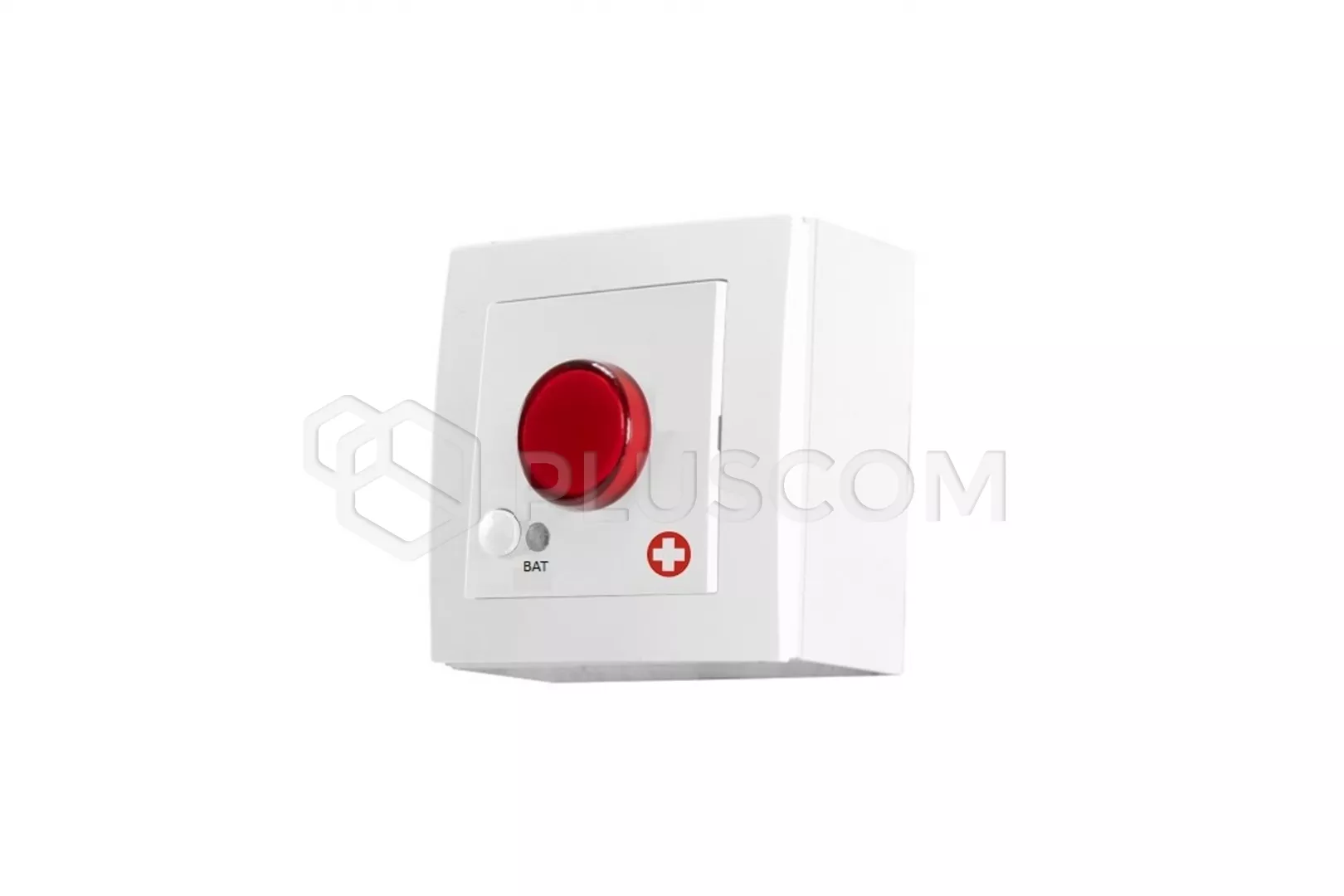

- 1x récepteur SPX-CS1
- nombre de canaux : 1
- module de réception : LX/ ST3/ST7 ; émission/réception
- Alimentation : pile au lithium 3,6V de type LS14505 (2500mAh) ou LS18505 (4000mAh)
- Consommation de courant - veille :
- émetteur : 50uA
- balise : 100uA
- récepteur : 100uA
- consommation de courant max : 105 mA
- son : 2450 Hz / réglage de l'intensité, 0-80 dB ?
- source lumineuse : LED
- couleur de la lumière : rouge
- modes de fonctionnement : clignotant
- température de travail : -10ºC ÷ +55ºC
- humidité (max) : 93 ± 3%
- dimensions :
- 84×84×56 (signaleur et récepteur)
- 106x70x35mm (émetteur)
