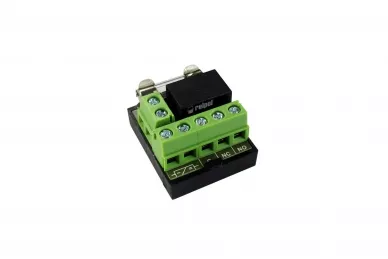

Gorke MPU-121 Unité de relais universelle
Le MPU-121 est utilisé pour les systèmes nécessitant des signaux de commande sous forme de contacts de relais, par exemple dans les systèmes de contrôle, de signalisation, etc. Il s'agit d'un élément exécutif du dispositif central.
Le module est utilisé dans les situations où il est nécessaire d'obtenir :
- contrôler une charge plus élevée que ne le permet la sortie
- une séparation galvanique entre l'entrée et la charge
- un signal dont la polarité est opposée à celle de l'entrée
Grâce au MPU-121, il est possible de contrôler, par exemple. des dispositifs de signalisation acoustiques et optiques, des composeurs téléphoniques, des percuteurs électromagnétiques, des illuminateurs infrarouges, etc.
Le relais peut être commandé aussi bien en plus qu'en moins. La bobine du relais est commandée par un pont redresseur, ce qui simplifie le montage puisqu'il n'est pas nécessaire de faire attention à la polarité des connexions et élimine en même temps la nécessité d'une diode pour protéger la sortie du transistor contre les effets de la surtension qui se produit lors de l'utilisation d'éléments inductifs tels que les relais.
Le bornier contient les bornes de commande de la bobine et les contacts du relais : normalement ouvert (NO), normalement fermé (NC), inverseur (C).
