Gorke AYK-437 Antenne directionnelle BNC

Antenne directionnelle Gorke AYK-437 BNC

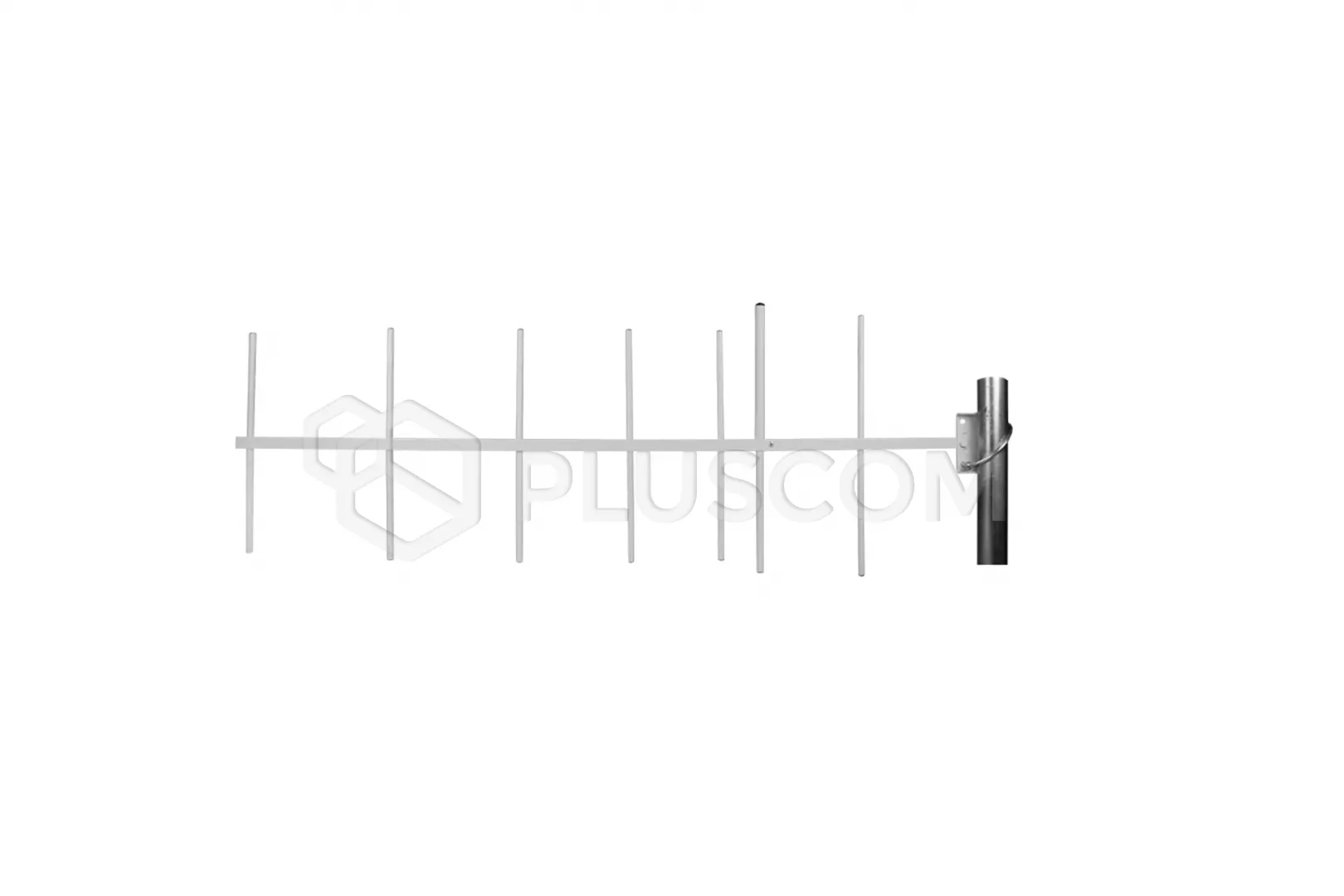

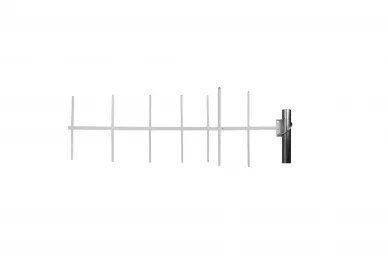

L'AYK-437 est une antenne directionnelle Yagi, 7 éléments, fournie avec un câble RG58 de 3m avec connecteur BNC.

L'antenne a un gain de 11,5 dB et, conformément à la réglementation en vigueur, lorsqu'elle est utilisée avec des émetteurs, la règle empirique est de ne pas dépasser la puissance rayonnée admissible de 10 dBm (EIRP). Les émetteurs que nous fabriquons (NRP, RNB ou RTS) ont une puissance de sortie préréglée de 10 dBm - mesurée sur la prise BNC. Pour satisfaire aux exigences, un atténuateur de 10 dB doit être inséré dans le trajet de l'antenne ou, par exemple, un atténuateur de 10 dB doit être inséré dans le trajet de l'antenne. Pour satisfaire aux exigences, un atténuateur de 10 dB doit être inséré dans le trajet de l'antenne ou, par exemple, une section supplémentaire de câble coaxial doit être utilisée pour réduire la puissance rayonnée au niveau autorisé. Dans le cas de l'utilisation d'un câble RG58, qui a une atténuation de 35dB/100m à 435MHz, un minimum de 28m de câble devrait être utilisé. On suppose que les 1,5 dB restants seront perdus au niveau des connecteurs supplémentaires.

DONNÉES TECHNIQUES :

• bande de fréquence : 420 - 442 MHz
• type : Yagi directionnel à 7 éléments
• gain : 11.5 dBi
• VSWR : ≤ 1.2 : 1
• longueur du câble : RG58 3m
• connecteur : BNC
• impédance : 50 Ohm
• température de fonctionnement : -20 ÷ +55 °C
• angle de rayonnement dans le plan vertical (E) : 45°
• Angle de rayonnement dans le plan horizontal (H) : 65°
• Dimensions de l'antenne : 990x360x16mm
