ACO FAM-PRO-2NPACC NT portier vidéo avec deux boutons d'appel pour desservir deux locaux.
Le vidéophone est un élément du système numérique ACO Familio PRO qui peut être utilisé dans les habitations unifamiliales, bifamiliales ou trifamiliales. L'installation est basée sur un câble UTP à paires torsadées. Le système permet de connecter un panneau vidéo et jusqu'à 3 moniteurs. Une fonction d'interphone est assurée entre les moniteurs, et le propriétaire de la maison peut voir à tout moment sur le moniteur la caméra du panneau installé à la porte.

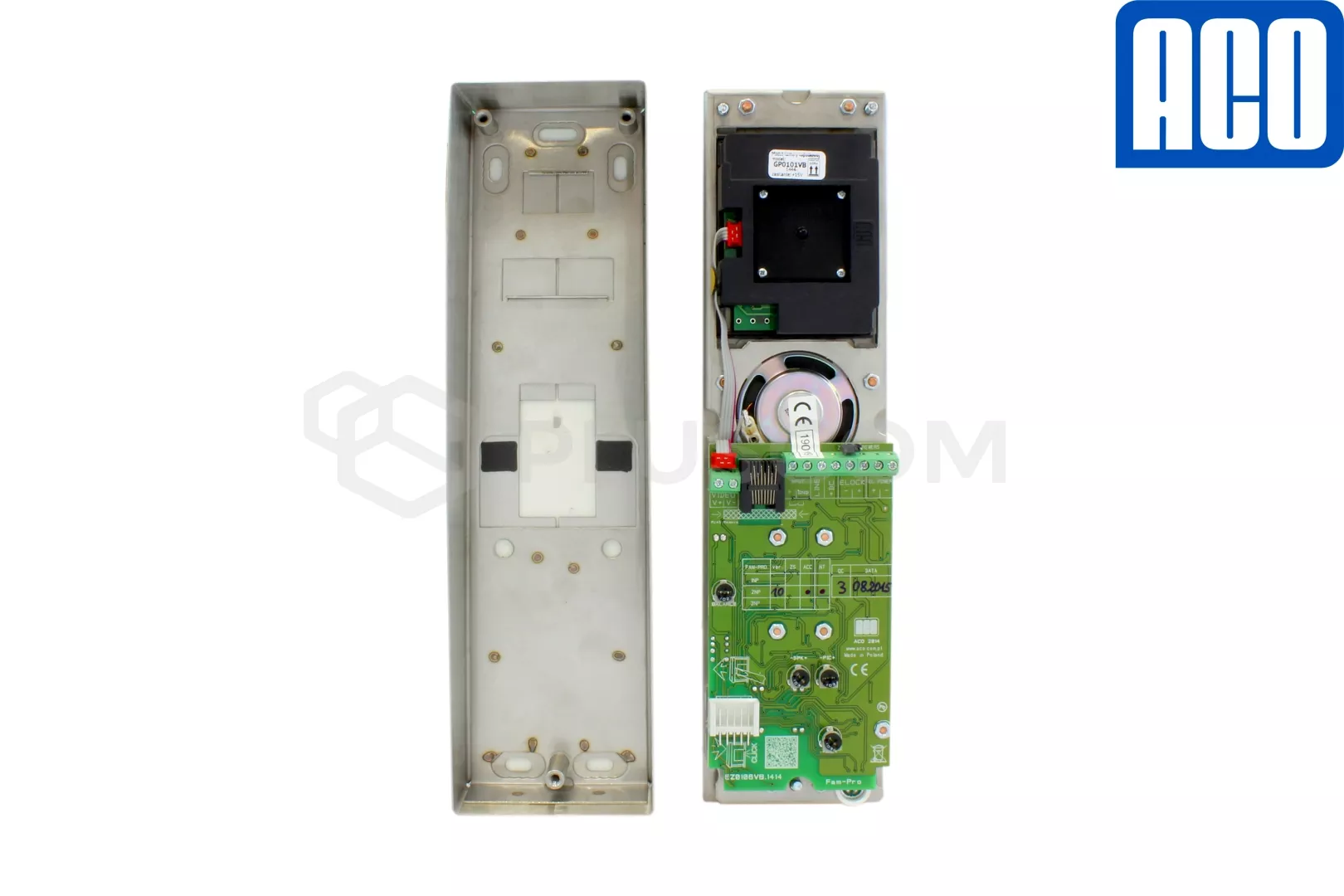

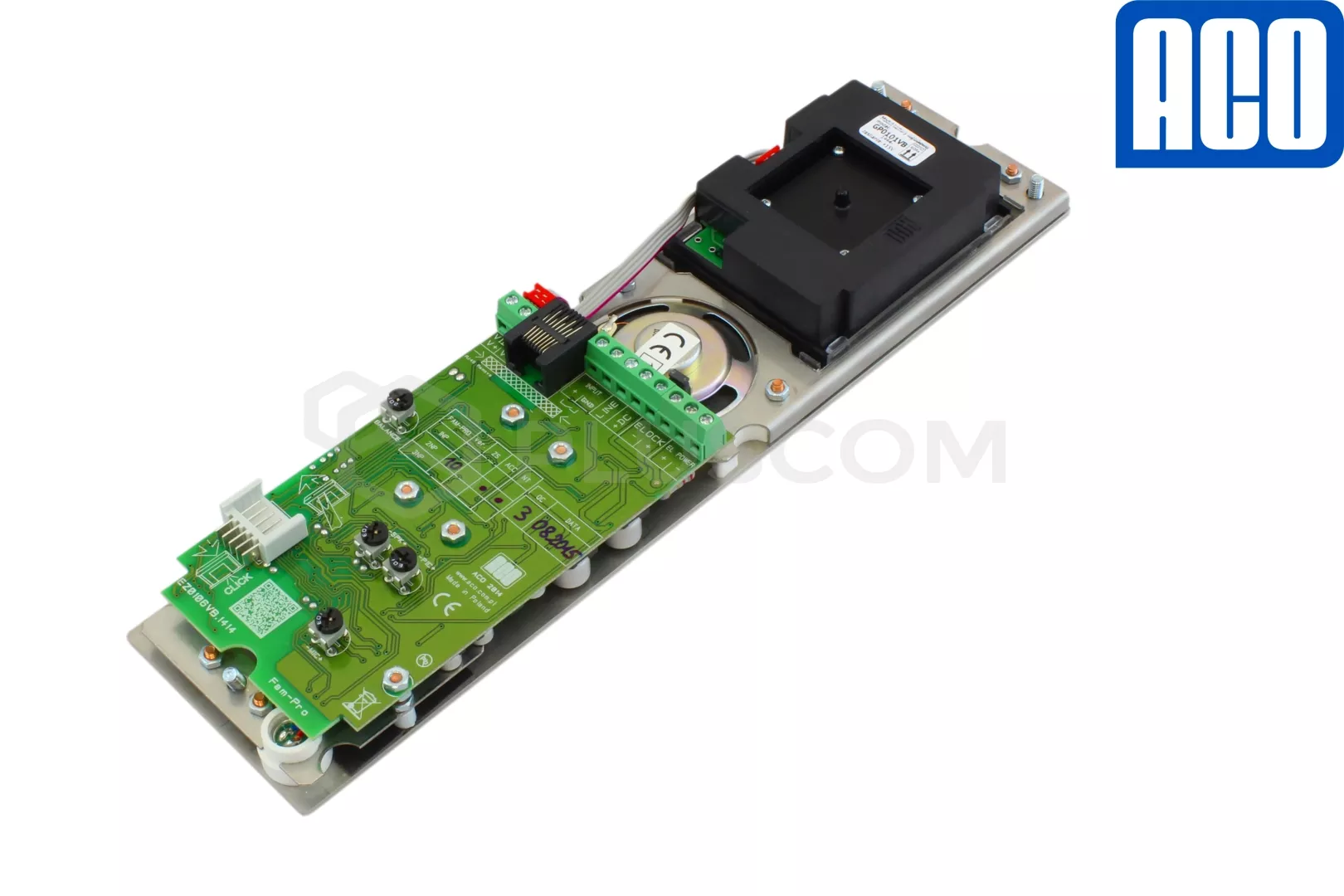

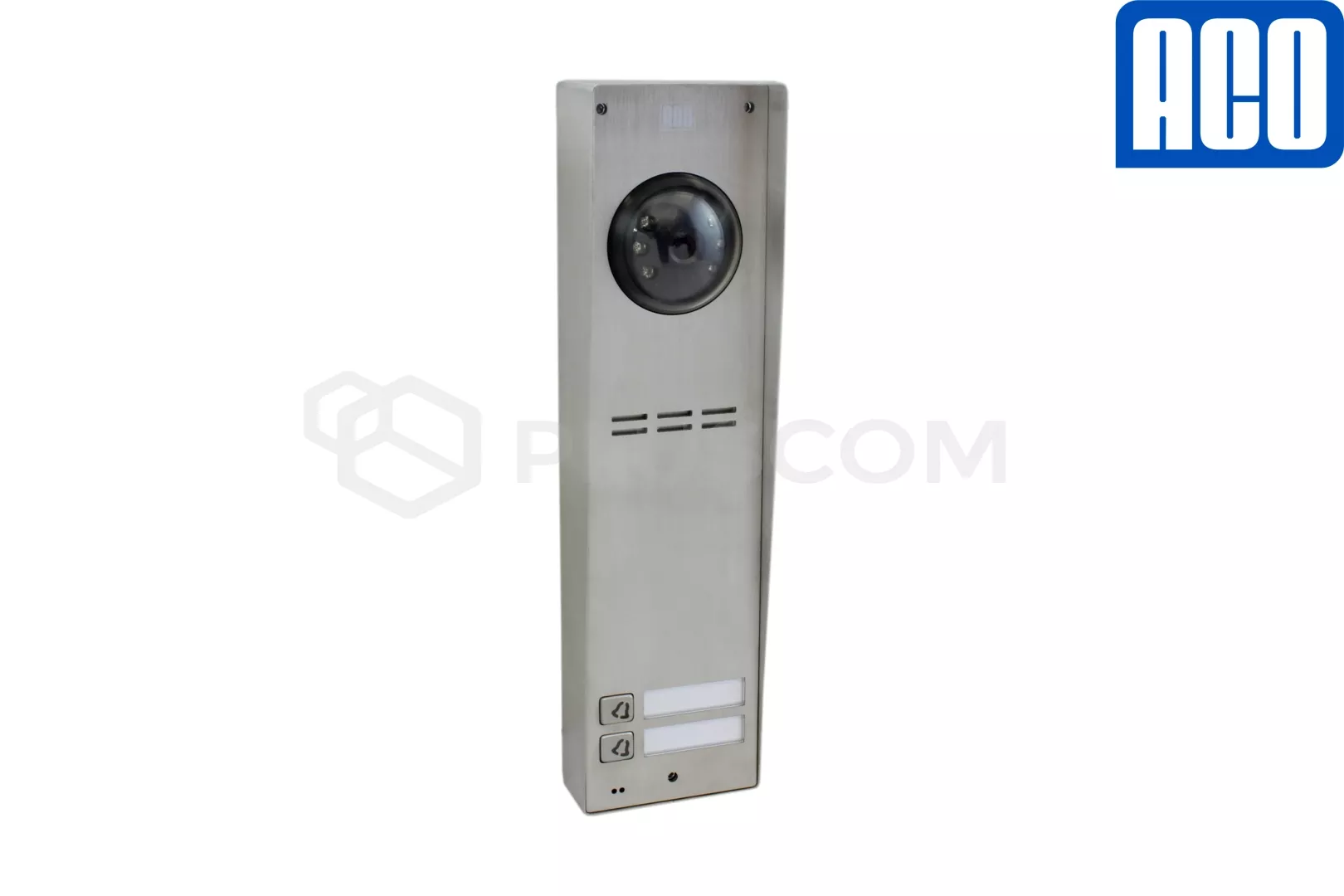

CONSTRUCTION ET ÉQUIPEMENT DU PANNEAU :
- panneau en acier inoxydable (2 mm d'épaisseur) et boutons d'appel en métal
- la construction et les matériaux utilisés garantissent une grande résistance aux intempéries et aux actes de vandalisme
- caméra intégrée avec éclairage IR
-
- objectif grand angle de 2,8 mm
- haute résolution (600 lignes)
- réglage de l'angle +/-20° dans chaque direction
- lecteur de porte-clés intégré (Unique 125 kHz) supportant jusqu'à 10 porte-clés par local (lecteur situé derrière le champ de description inférieur)
- boutons rétro-éclairés en blanc et champ d'étiquetage (échange simple des étiquettes)
- commande de différents types d'ouvre-portes électriques, l'ouvre-porte électrique étant directement connecté au panneau
| |
PARAMÈTRES TECHNIQUES :
- méthode de montage : montage en surface
- dimensions :
- panneau : 263,8x67,8mm
- boîte : 266x70mm
- type d'installation : paire torsadée numérique cat. 5e, 6
- longueur de ligne : max 300m
- alimentation électrique : 15V DC
- consommation d'énergie en veille : environ 2,5 W
- sortie : pour la connexion :
- un ouvre-porte électrique traditionnel (max. 1A)
- une gâche électrique réversible (max. 0,5A)
- un module relais : CDN-PK (max 5A)
- entrée 1x NO
INSTALLATION
Le système utilise un câble UTP cat 5e à paires torsadées comme principal support de transmission. Si la distance entre le panneau et le module d'alimentation est faible (max. 10 m), l'alimentation fournie par le câble UTP peut être utilisée pour alimenter la gâche électrique. L'élément central est le module d'alimentation avec un distributeur vidéo auquel le panneau et les moniteurs sont connectés.

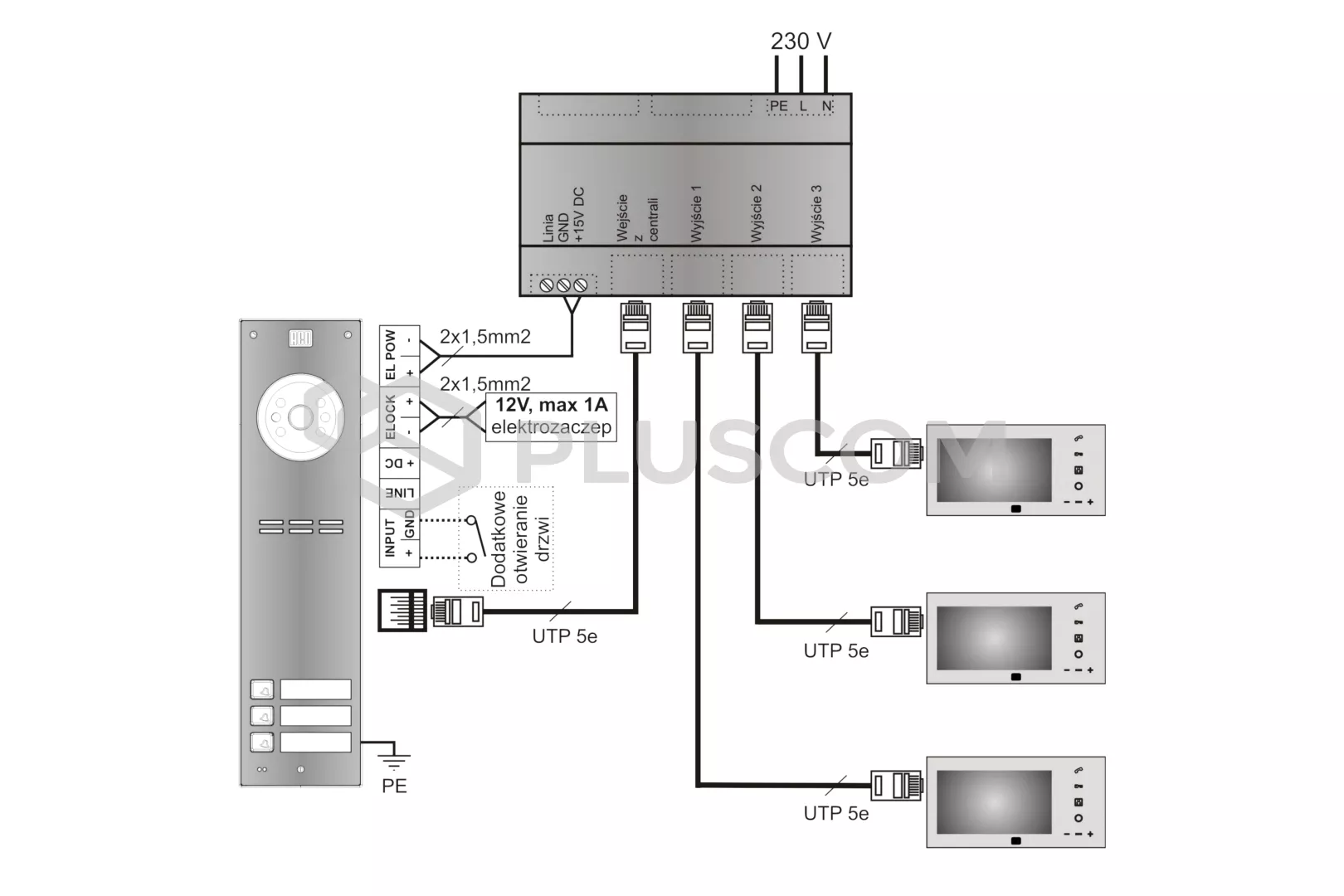

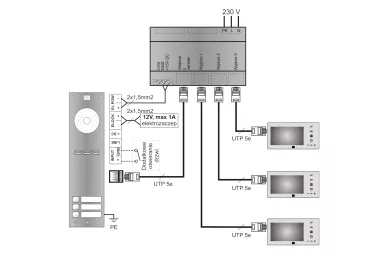

Exemple de schéma d'installation :
CONFIGURATION
Le système est préconfiguré en usine et est prêt à fonctionner dès qu'il est raccordé.
En utilisant l'application Familio PRO et un panneau connecté via le câble CDN-USB optionnel, l'installateur peut facilement éditer des codes d'ouverture individuels et charger des cartes de proximité. Il est également possible d'archiver les paramètres.
Il convient de rappeler qu'ACO est un fabricant polonais et que ses produits sont conçus et fabriqués en Pologne. Pour l'installateur, c'est une information importante, car en cas de panne ou de service, il a accès aux pièces, à la documentation et à l'assistance technique. Il en va tout autrement des produits provenant d'Extrême-Orient.
