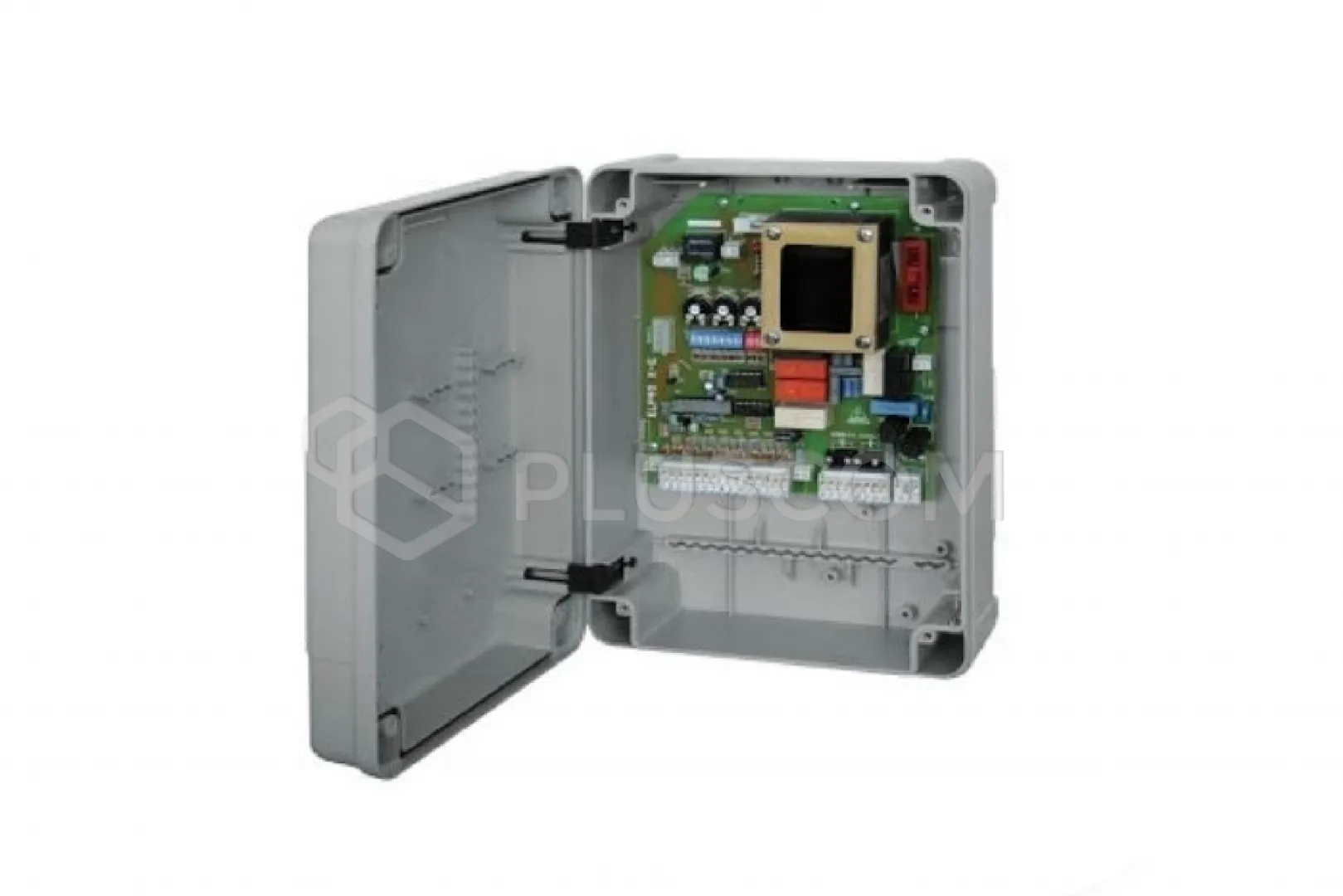

Fadini 7271L Centrale de commande ELPRO XE pour deux vérins 230V 1PH
Centrale de commande ELPRO XE pour deux actionneurs 230V 1PH avec ou sans butées mécaniques.
LOGIQUE DE FONCTIONNEMENT
Mode automatique, semi-automatique, pas à pas, fonction de détection d'obstacles, fonction portillon, coup hydraulique et clignotement de la lampe avant l'ouverture du portail.
FONCTIONS DE BASE
Réglage intuitif à l'aide de trimmers et de commutateurs DIP : sortie pour serrure électrique, mémoire des temps, régulateur de couple pour les éléments électromécaniques, horloge externe, semaphore jusqu'à max. trois feux, diodes LED de diagnostic vertes/rouges facilitant l'évaluation de l'état de l'automatisme. Dimensions du boîtier 210 x 295 x 110 mm. Indice de protection IP 64. Température de fonctionnement -20 °C +55 °C
Les centrales de commande sont entièrement conçues et fabriquées dans les usines Meccanica Fadini.
Elles sont conformes aux normes et directives en vigueur en matière de compatibilité électromagnétique et répondent aux exigences de tous les types d'installations : portails battants, portails coulissants, barrières automatiques, portes, portails à deux vantaux, à un vantail ou pliants, ou encore poteaux hydrauliques escamotables.
Chaque centrale de commande ELPRO dispose de son propre système logique adapté au type d'actionneur. Programmation facile des différentes fonctions.
Toutes les cartes sont équipées d'un connecteur pour les récepteurs radio Fadini.
Afin de verrouiller la porte sur le boîtier en plastique, il est possible d'installer un interrupteur de coupure de tension équipé d'un levier.
CARACTÉRISTIQUES :
- Alimentation triphasée : NON
- Fonctionnement de la cellule photoélectrique à l'ouverture : OUI
- Entrée d'une deuxième paire de cellules photoélectriques : OUI
- Entrée dédiée pour la barre de sécurité : NON
- Entrée dédiée pour une deuxième barre de sécurité : NON
- Dispositif d'autotest de sécurité de la cellule photoélectrique (DSA) : NON
- Dispositif d'autotest des bords de sécurité (DACS) : NON
- Frein électronique : NON
- Mémorisation du temps de fonctionnement restant du moteur dans les cycles interrompus : OUI
- Démarrage et décélération en douceur : NON
- Réglage de la puissance : OUI
- RT date : NON
- Apprentissage des temps de fonctionnement à l'aide d'une télécommande : NON
- Mode esclave : NON
- Serrure électrique : OUI
- Mode pas à pas : OUI
- Mode TOTMAN : OUI
- Fonction portillon : OUI
- Ouverture pour piétons à l'aide d'une télécommande : OUI
- Changement de sens de circulation : OUI
- Horloge extérieure : OUI
- Voyant d'état de la porte : OUI
- Voyant indiquant l'état du système automatique : OUI
- Mode semi-automatique : OUI
- Mode automatique : OUI
- Clignotement initial : OUI
- Pas de clignotement à l'arrêt, mode automatique : OUI
- Connecteur radio : OUI
- Ensemble résidentiel : OUI
- Fermer après la photo : OUI
- Sémaphores : NON
Caractéristiques techniques :
- Alimentation monophasée : 230 V - 50 Hz
- Alimentation triphasée : -
- Puissance maximale du moteur : 750 W
- Sortie d'éclairage supplémentaire : 230 V - 100 W
- Alimentation des accessoires : 24 V
- Sortie du voyant d'état de la porte : 24 V - 3 W
- Sortie de commande DSA : 24 V - 150 mA
- Sortie lampe d'avertissement : 230 V - 25 W
- Durée de fonctionnement du moteur : 0 - 120 s (portails coulissants), 0 - 60 s (portails battants)
- Temps de pause : 0 - 220 s
- Retard de fermeture du portail : 0 - 10 s
- Temps d'ouverture pour les piétons : 0 - 30 s
