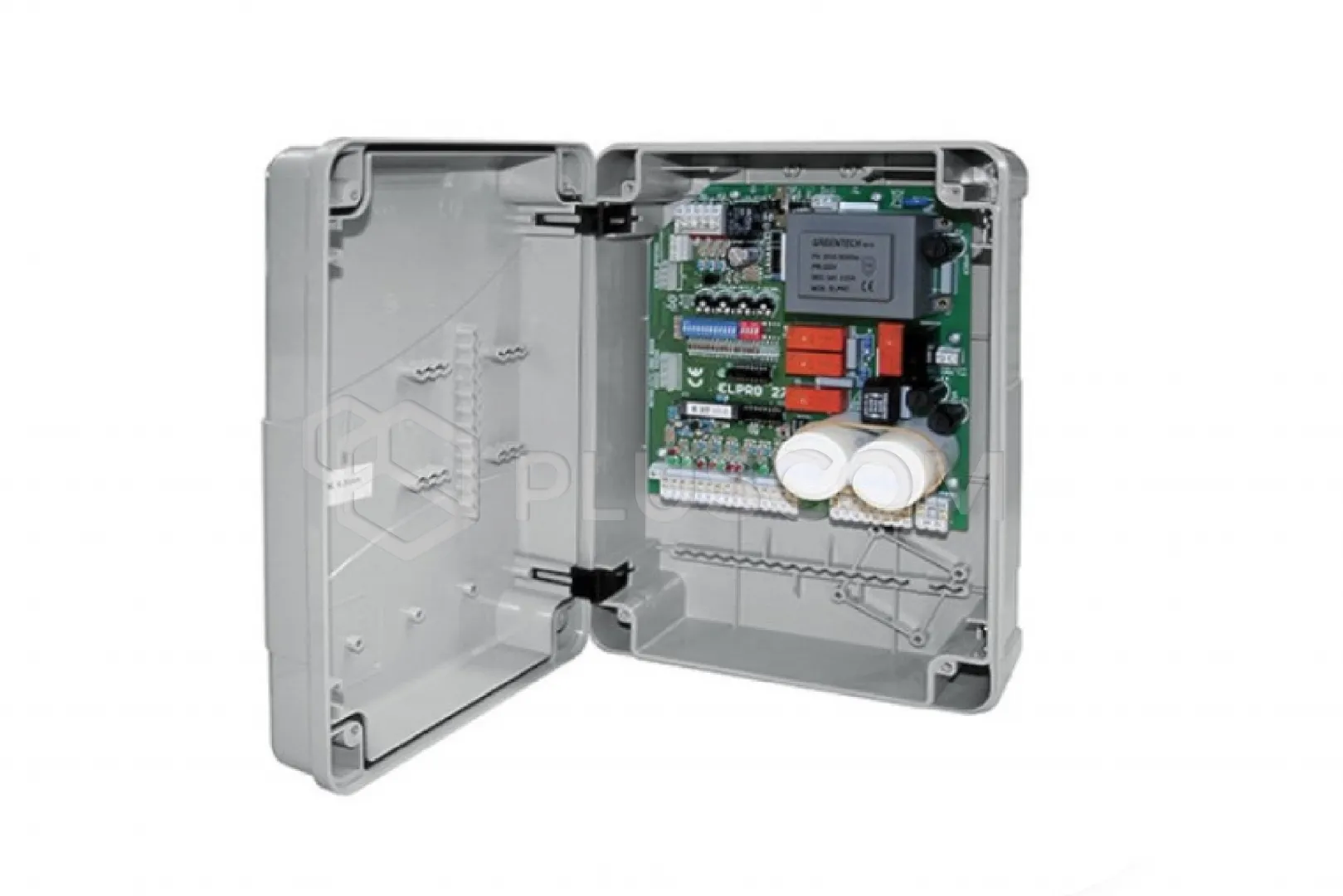

Fadini 7042L Centrale de commande ELPRO 27 HP 230V pour deux servomoteurs 230V 1PH
Centrale de commande ELPRO 27 HP 230V pour portails à un ou deux vantaux avec ou sans butées d'extrémité. Pour portails coulissants (max. 1,5 HP avec accouplement mécanique). Alimentation de la carte 230V AC.
LOGIQUE DE FONCTIONNEMENT
Mode automatique, semi-automatique, pas à pas, fonction de détection d'obstacles, fonction portillon, coup hydraulique et clignotement de la lampe avant l'ouverture du portail.
FONCTIONS DE BASE
Réglage intuitif à l'aide de trimmers et de commutateurs DIP : alimentation du verrou électrique, test automatique des photocellules (DSA), test automatique des bords de sécurité (DACS), adapté au montage d'un feu de signalisation à trois feux maximum, mémoire des temps, signalisation de l'état de l'automatisme. Dimensions du boîtier : 210 x 295 x 110 mm. Indice de protection IP 64. Température de fonctionnement -20 °C +55 °C.
Les centrales de commande sont entièrement conçues et fabriquées dans les usines Meccanica Fadini.
Elles sont conformes aux normes et directives en vigueur en matière de compatibilité électromagnétique et répondent aux exigences de tous les types d'installations : portails battants, portails coulissants, barrières automatiques, portes, portails à deux vantaux, à un vantail ou pliants, ou encore poteaux hydrauliques escamotables.
Chaque centrale de commande ELPRO dispose de son propre système logique adapté au type d'actionneur. Programmation facile des différentes fonctions.
Toutes les cartes sont équipées d'un connecteur pour les récepteurs radio Fadini.
Afin de verrouiller la porte sur le boîtier en plastique, il est possible d'installer un interrupteur de coupure de tension équipé d'un levier.
CARACTÉRISTIQUES :
- Alimentation triphasée : NON
- Fonctionnement de la cellule photoélectrique à l'ouverture : OUI
- Entrée d'une deuxième paire de cellules photoélectriques : OUI
- Entrée dédiée pour la barre de sécurité : OUI
- Entrée dédiée pour la deuxième barre de sécurité : OUI
- Dispositif d'autotest de sécurité de la cellule photoélectrique (DSA) : OUI
- Dispositif d'autotest des bords de sécurité (DACS) : OUI
- Frein électronique : NON
- Mémorisation du temps de fonctionnement restant du moteur dans les cycles interrompus : OUI
- Démarrage et décélération en douceur : NON
- Réglage de la puissance : NON
- RT date : NON
- Apprentissage des temps de fonctionnement à l'aide d'une télécommande : NON
- Mode esclave : NON
- Serrure électrique : OUI
- Mode pas à pas : OUI
- Mode TOTMAN : OUI
- Fonction portillon : OUI
- Ouverture pour piétons à l'aide d'une télécommande : OUI
- Changement de sens de circulation : OUI
- Horloge extérieure : OUI
- Voyant d'état de la porte : OUI
- Voyant indiquant l'état du système automatique : OUI
- Mode semi-automatique : OUI
- Mode automatique : OUI
- Clignotement initial : OUI
- Pas de clignotement à l'arrêt, mode automatique : OUI
- Connecteur radio : OUI
- Ensemble résidentiel : OUI
- Fermer après la photo : OUI
- Sémaphores : OUI
Caractéristiques techniques :
- Alimentation monophasée : 230 V - 50/60 Hz
- Alimentation triphasée : -
- Puissance maximale du moteur : 2200 W
- Sortie d'éclairage supplémentaire : 230 V - 100 W
- Alimentation des accessoires : 24 V
- Sortie du voyant d'état de la porte : 24 V - 3 W
- Sortie de commande DSA : 24 V - 150 mA
- Sortie lampe d'avertissement : 230 V - 25 W
- Durée de fonctionnement du moteur : 0 - 120 s (portails coulissants), 0 - 60 s (portails battants)
- Temps de pause : 1 - 220 s
- Retard de fermeture du portail : 0 - 10 s
- Temps d'ouverture pour les piétons : 1 à 45 s
