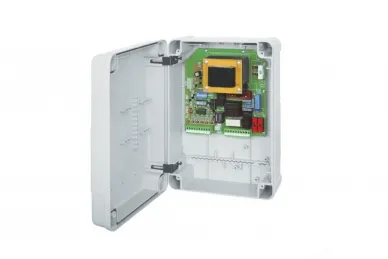

Fadini 6610L Centrale de commande ELPRO 7 RP pour deux servomoteurs NUPI 66 230V 1PH
LOGIQUE DE FONCTIONNEMENT
Mode automatique, semi-automatique, pas à pas, fonction portillon et clignotement de la lampe avant l'ouverture du portail.
FONCTIONS DE BASE
Programmation simplifiée à l'aide d'un seul bouton : limiteur de couple, alimentation du verrou électrique, entrée pour récepteur radio, connexion de la cellule photoélectrique, panneau de boutons ouverture-arrêt-fermeture, voyants LED de diagnostic verts/rouges pour vérifier facilement l'état du système d'automatisation, fusibles basse et haute tension, mémoire des temps. Dimensions du boîtier : 210 x 295 x 110 mm. Indice de protection IP 64. Température de fonctionnement -20 °C +55 °C.
Les centrales de commande sont entièrement conçues et fabriquées dans les usines Meccanica Fadini.
Elles sont conformes aux normes et directives en vigueur en matière de compatibilité électromagnétique et répondent aux exigences de tous les types d'installations : portails battants, portails coulissants, barrières automatiques, portes, portails à deux vantaux, à un vantail ou pliants, ou encore poteaux hydrauliques escamotables.
Chaque centrale de commande ELPRO dispose de son propre système logique adapté au type d'actionneur. Programmation facile des différentes fonctions.
Toutes les cartes sont équipées d'un connecteur pour les récepteurs radio Fadini.
Afin de verrouiller la porte sur le boîtier en plastique, il est possible d'installer un interrupteur de coupure de tension équipé d'un levier.
CARACTÉRISTIQUES :
- Alimentation triphasée : NON
- Fonctionnement de la cellule photoélectrique à l'ouverture : OUI
- Entrée d'une deuxième paire de cellules photoélectriques : NON
- Entrée dédiée pour la barre de sécurité : NON
- Entrée dédiée pour la deuxième barre de sécurité : NON
- Dispositif d'autotest de sécurité de la cellule photoélectrique (DSA) : NON
- Dispositif d'autotest des bords de sécurité (DACS) : NON
- Frein électronique : NON
- Mémorisation du temps de fonctionnement restant du moteur dans les cycles interrompus : OUI
- Démarrage et décélération en douceur : NON
- Réglage de la puissance : OUI
- RT date : NON
- Apprentissage des temps de fonctionnement à l'aide d'une télécommande : OUI
- Mode esclave : NON
- Serrure électrique : OUI
- Mode pas à pas : OUI
- Mode TOTMAN : NON
- Fonction portillon : OUI
- Ouverture pour les piétons à l'aide d'une télécommande : OUI
- Changement de sens de circulation : NON
- Horloge extérieure : NON
- Voyant d'état de la porte : NON
- Voyant indiquant l'état du système d'automatisation : OUI
- Mode semi-automatique : OUI
- Mode automatique : OUI
- Clignotement initial : OUI
- Pas de clignotement à l'arrêt, mode automatique : OUI
- Connecteur radio : OUI
- Ensemble résidentiel : OUI
- Fermer après la photo : NON
- Sémaphores : NON
Caractéristiques techniques :
- Alimentation monophasée : 230 V - 50 Hz
- Alimentation triphasée : -
- Puissance maximale du moteur : 500 W
- Sortie d'éclairage supplémentaire : -
- Alimentation des accessoires : 24 V - 500 mA
- Sortie du voyant d'état de la porte : 24 V - 3 W
- Sortie de commande DSA : -
- Sortie lampe d'avertissement : 230 V - 25 W
- Durée de fonctionnement du moteur : ~ 20 s
- Temps de pause : automatique 15 s, max. 90 s
- Retard de fermeture du portail : 6 s
- Temps d'ouverture pour les piétons : -
