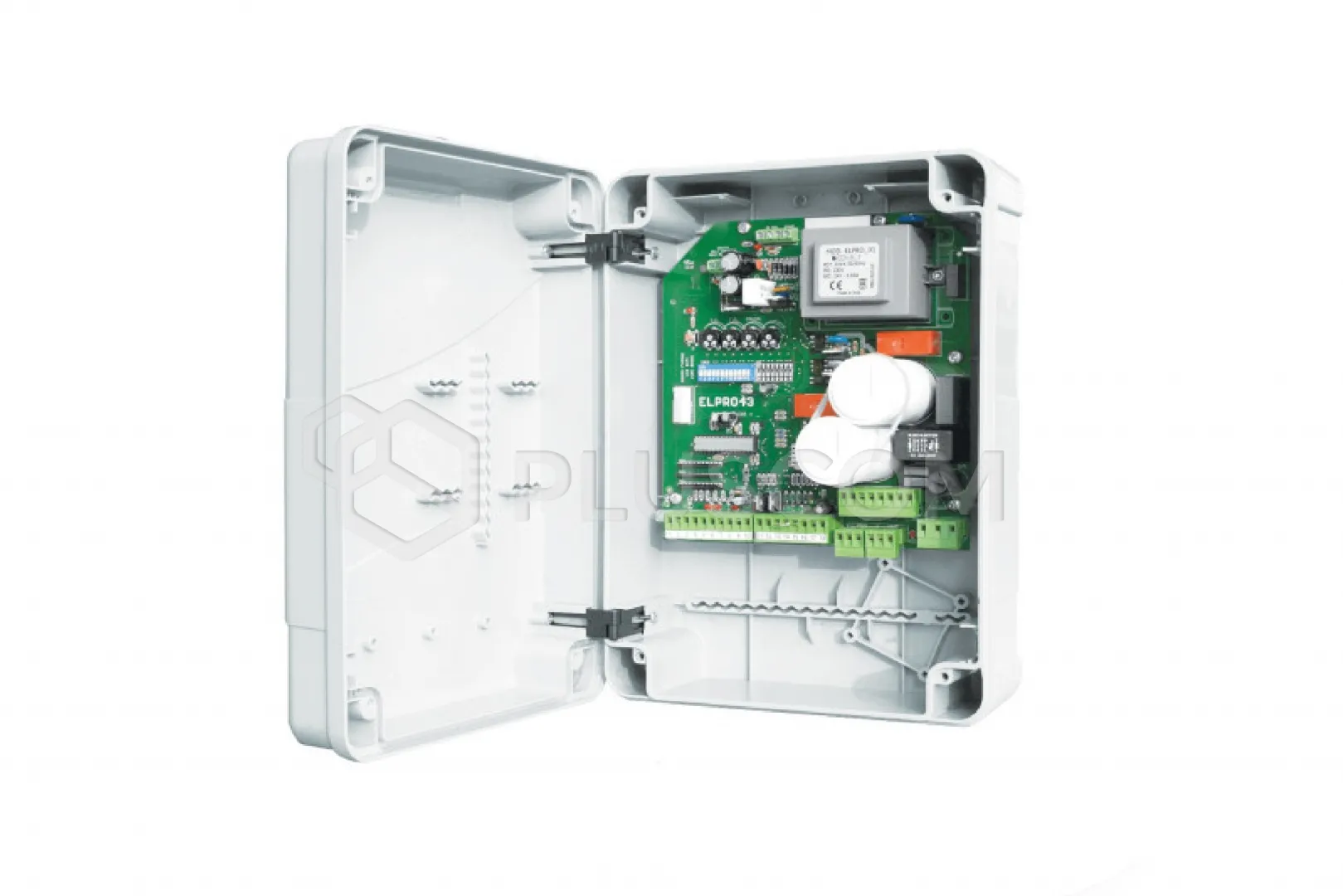

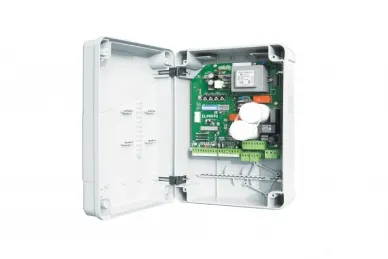

Fadini 4300L Centrale de commande ELPRO 43 pour deux motorisations DARDO 43 230V 1PH avec encodeur
Centrale de commande ELPRO 43 pour deux actionneurs DARDO 430 230V 1PH avec encodeur.
LOGIQUE DE FONCTIONNEMENT
Mode automatique, semi-automatique, pas à pas, fonction portillon, coup hydraulique et clignotement de la lampe avant l'ouverture du portail.
FONCTIONS DE BASE
Programmation simplifiée à l'aide d'un seul bouton : durée de fonctionnement, avec ou sans temporisation des vantaux, avec temporisation fixe à l'ouverture et à la fermeture. Fonction ampérométrique et encodeur pour inverser le mouvement en cas de collision.
Test automatique des photocellules (DSA), test automatique des bords de sécurité (DACS), système logique (RT DATA), entrée dédiée pour serrure électrique, entrées dédiées pour barres de bordure, réglage de la vitesse, de la force et de la pause à l'aide d'un trimmer. Entrées dédiées pour deux moteurs. Dimensions du boîtier : 210 x 295 x 110 mm. Indice de protection IP 64. Température de fonctionnement -20 °C +55 °C.
Les centrales de commande sont entièrement conçues et fabriquées dans les usines Meccanica Fadini.
Elles sont conformes aux normes et directives en vigueur en matière de compatibilité électromagnétique et répondent aux exigences de tous les types d'installations : portails battants, portails coulissants, barrières automatiques, portes, portails à deux vantaux, à un vantail ou pliants, ou encore poteaux hydrauliques escamotables.
Chaque centrale de commande ELPRO dispose de son propre système logique adapté au type d'actionneur. Programmation facile des différentes fonctions.
Toutes les cartes sont équipées d'un connecteur pour les récepteurs radio Fadini.
Afin de verrouiller la porte sur le boîtier en plastique, il est possible d'installer un interrupteur de coupure de tension équipé d'un levier.
CARACTÉRISTIQUES :
- Alimentation triphasée : NON
- Fonctionnement de la cellule photoélectrique à l'ouverture : OUI
- Entrée d'une deuxième paire de cellules photoélectriques : OUI
- Entrée dédiée pour la barre de sécurité : OUI
- Entrée dédiée pour la deuxième barre de sécurité : OUI
- Dispositif d'autotest de sécurité de la cellule photoélectrique (DSA) : OUI
- Dispositif d'autotest des bords de sécurité (DACS) : OUI
- Frein électronique : NON
- Mémorisation du temps de fonctionnement restant du moteur dans les cycles interrompus : NON
- Démarrage et ralentissement en douceur : OUI
- Réglage de la puissance : OUI
- RT data : OUI
- Apprentissage des temps de fonctionnement à l'aide d'une télécommande : OUI
- Mode esclave : NON
- Serrure électrique : OUI
- Mode pas à pas : OUI
- Mode TOTMAN : NON
- Fonction portillon : OUI
- Ouverture pour les piétons à l'aide d'une télécommande : OUI
- Changement de sens de circulation : OUI
- Horloge extérieure : OUI
- Voyant d'état de la porte : OUI
- Voyant indiquant l'état du système automatique : OUI
- Mode semi-automatique : OUI
- Mode automatique : OUI
- Clignotement initial : OUI
- Pas de clignotement à l'arrêt, mode automatique : OUI
- Connecteur radio : OUI
- Ensemble résidentiel : OUI
- Fermer après la photo : OUI
- Sémaphores : NON
Caractéristiques techniques :
- Alimentation monophasée : 230 V - 50 Hz
- Alimentation triphasée : -
- Puissance maximale du moteur : 500 W
- Sortie éclairage supplémentaire : 24 V - 50 mA
- Alimentation des accessoires : 24 V - 500 mA
- Sortie du voyant d'état du portail : 24 V - 3 W
- Sortie de commande DSA : 24 V
- Sortie lampe d'avertissement : 230 V - 25 W
- Durée de fonctionnement du moteur : -
- Durée de pause : 1 - 120 s
- Retard de fermeture du portail : -
- Temps d'ouverture pour les piétons : -
