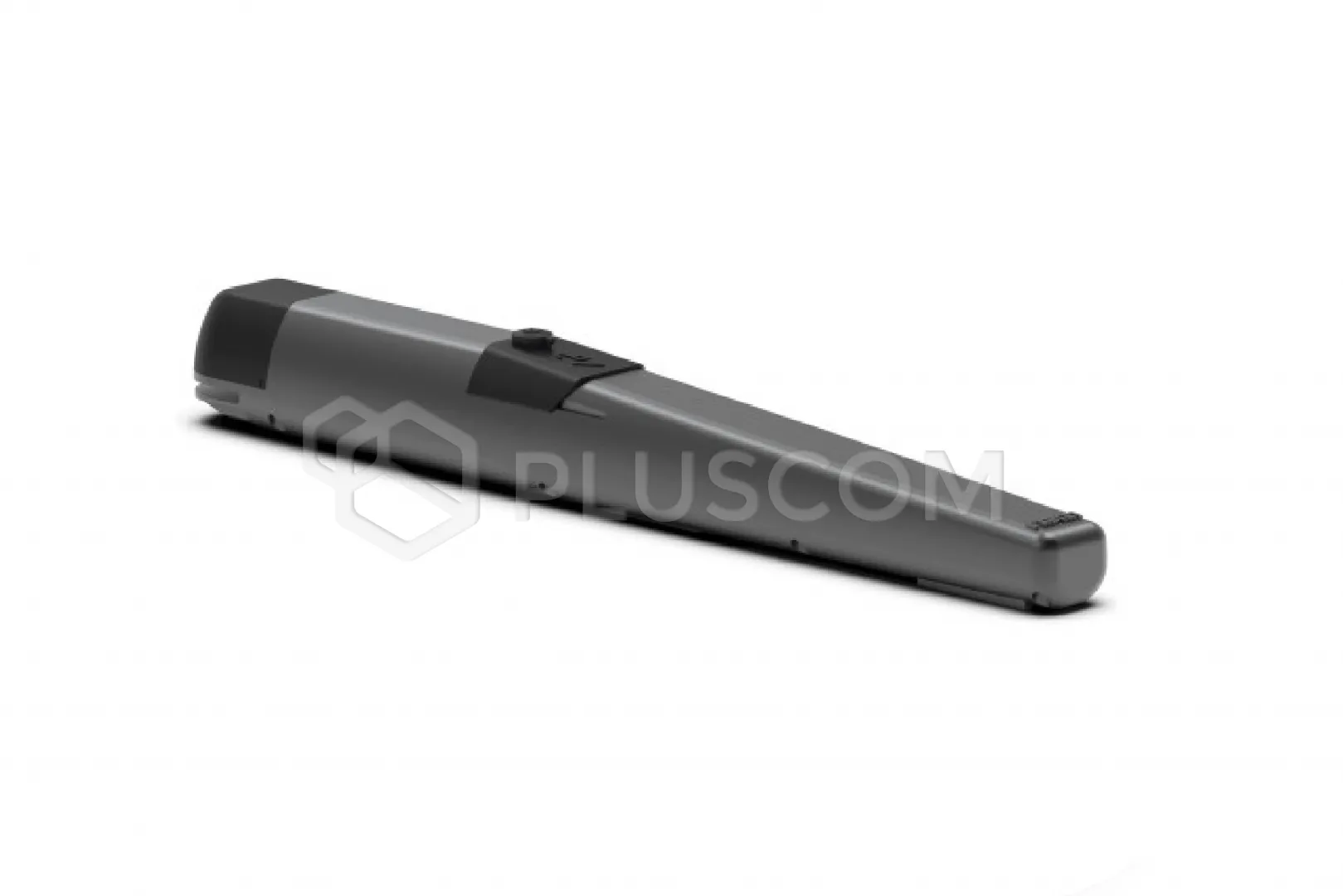

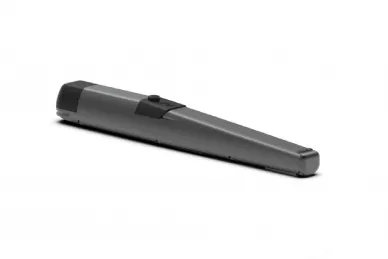

Fadini 424L DARDO 424 Vérin 24 V pour portails battants
Vérin électromécanique DARDO 424 24 V avec interrupteurs de fin de course intégrés à l'ouverture et à la fermeture pour portails battants jusqu'à 400 kg et d'une longueur de vantail jusqu'à 2,5 m. Pour usage privé.
ATTENTION ! L'entraînement ne comprend pas la centrale de commande ELPRO 42.
SILENCIEUX
Actionneur électromécanique autobloquant 24 V CC. Mécanisme avec vis en acier laminé, écrou en laiton, roue dentée en téflon, roulement transversal et roulement lisse lubrifié.
FACILE À UTILISER
Déverrouillage permettant l'ouverture manuelle du vantail à l'aide de la même clé que celle utilisée pour ouvrir le boîtier de protection.
INTUITIF
Programmation automatique du retard du vantail ou programmation manuelle à l'aide d'un simple bouton situé sur la centrale de commande ELPRO 42. Butées mécaniques d'ouverture et de fermeture réglables sur le boîtier.
SÉCURITÉ
Système anti-écrasement grâce à l'action combinée d'un encodeur et d'une détection ampérométrique des obstacles, visant à garantir le bon fonctionnement du vérin et à inverser le sens de marche. Accélération et décélération à chaque mouvement.
SOLIDE ET COMPACT
Boîtier de protection en aluminium moulé sous pression avec revêtement en poudre polyester.
Dispositif de sécurité avec fonction de test automatique
Technologie de test automatique des cellules photoélectriques connectées à l'installation. En cas de détection d'un dysfonctionnement d'une cellule photoélectrique, l'installation cesse de fonctionner jusqu'à ce que le problème soit détecté et résolu. Cette solution garantit un niveau de sécurité élevé.
Appareil avec fonction de test automatique - barres de sécurité périphériques
Technologie de contrôle des barres de sécurité latérales intégrée à l'installation (conforme aux normes EN 12978 et EN 13849-1). La cohérence réelle et le bon fonctionnement du système de sécurité sont surveillés en permanence à l'aide d'un microcontrôleur dédié et distinct installé sur la carte. Tout dysfonctionnement ou perte de performance sera signalé par le clignotement continu des voyants lumineux de diagnostic des barres de sécurité périphériques.
DISPOSITIF AUTO-BLOQUANT
Vérin hydraulique avec dispositif d'autofreinage ralentissant le mouvement du vantail du portail, fonctionnant, selon le modèle, en phase d'ouverture, de fermeture ou dans les deux phases. Vérin électromécanique équipé d'un frein électronique et d'un système de ralentissement lors de l'ouverture et de la fermeture du vantail du portail.
RT DATA
Système de contrôle en temps réel capable de réagir rapidement à tous les événements externes possibles (conditions météorologiques, température, frottements mécaniques, etc.) qui pourraient compromettre le bon fonctionnement de l'installation.
La vitesse de traitement des données par le microprocesseur permet à la centrale de commande d'augmenter la force de pression (couple moteur) afin de fermer et d'ouvrir correctement le vantail du portail dans le respect des conditions de sécurité. Ce processus de lecture en temps réel a été conçu pour aider efficacement l'installateur lors du réglage de l'installation.
TECHNOLOGIE ÉLECTROMÉCANIQUE
Actionneur utilisant un système de transmission du mouvement par moteur électrique et réducteur de vitesse (vis sans fin et roue dentée).
Caractéristiques techniques :
- Alimentation : 230 V - 50 Hz
- Tension du moteur : 24 V
- Max. consommation électrique : 80 W
- Max. consommation électrique : 3,5 A
- Temps d'ouverture à 90° : 16 ÷ 20 s *
- Vitesse : 16 ÷ 20 mm/s *
- Max. couple : 1000 N
- Température de fonctionnement : -20 °C à +50 °C
- Indice de protection : IP44
- Course utile de la tige : 320 mm **
- Poids : 6,5 kg
- Fréquence d'utilisation : très intensive
*Les temps d'ouverture et de fermeture dépendent des dimensions de montage, du réglage de la vitesse et de l'inertie de la porte.
**Sans butées mécaniques, la course peut être prolongée de 60 mm, mais il est nécessaire d'installer des butées de porte au sol, aussi bien en position ouverte qu'en position fermée.
