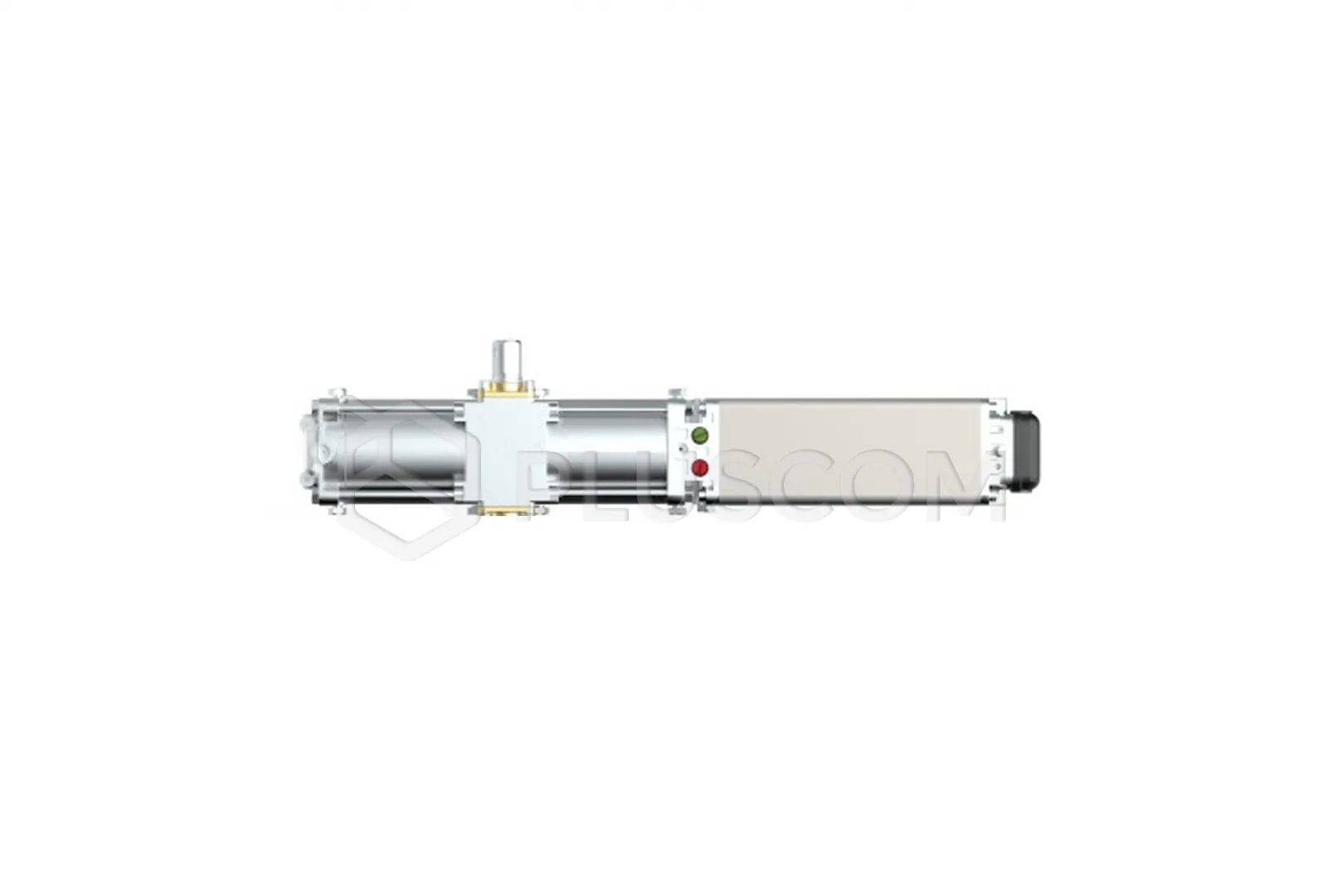

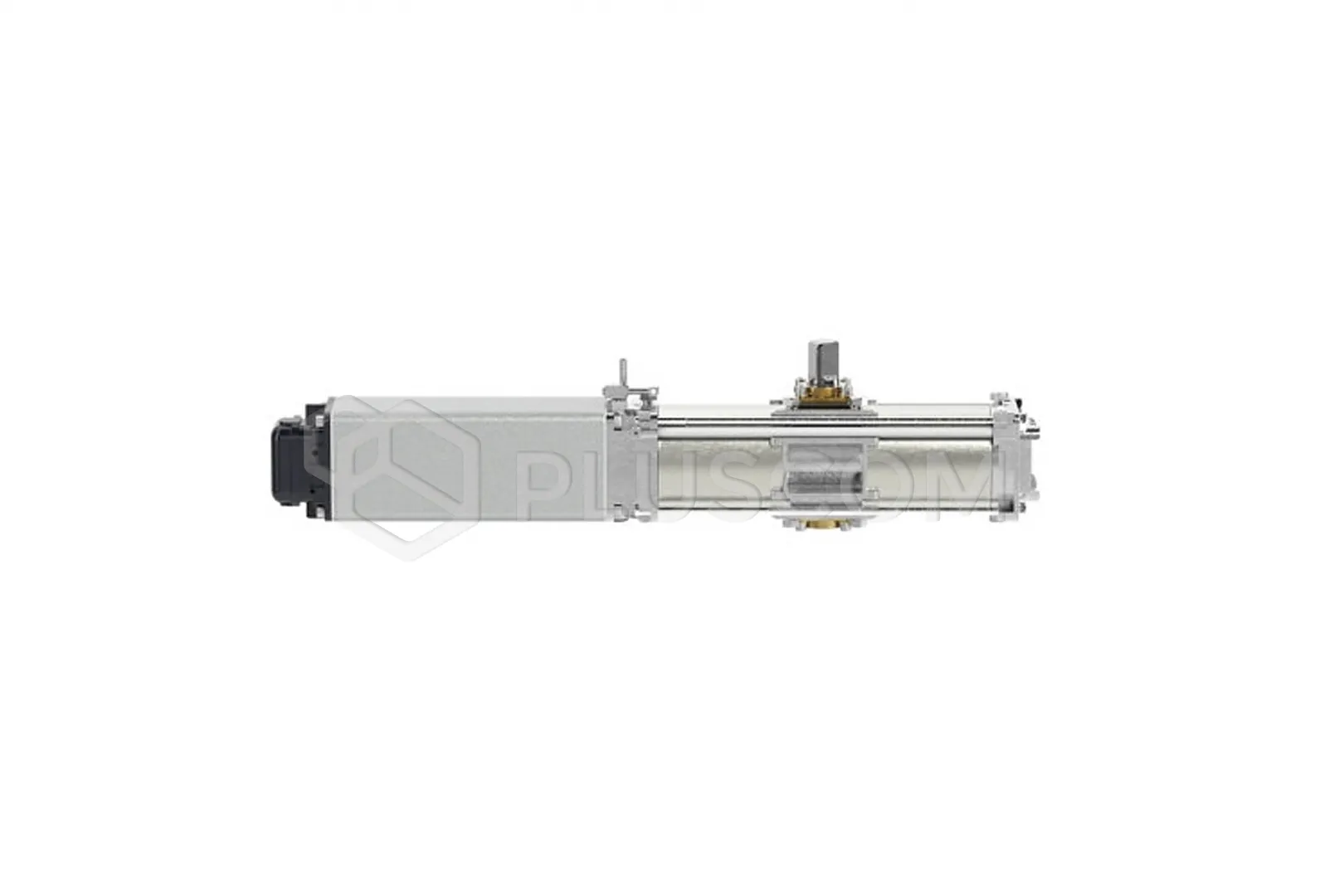

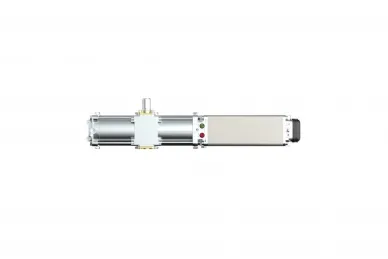

Fadini 394DXL APROLI Vérin hydraulique droit pour portails battants
Aproli 394DXL est un moteur hydraulique à huile destiné à être monté sur des portes, équipé d'un bras coulissant en acier galvanisé, conçu pour ouvrir et fermer des portes et portails industriels simples ou doubles montés sur des rails coulissants.
L'entraînement 394DXL est une unité manuelle, droite.
La technologie hydraulique à huile garantit une fiabilité, des mouvements fluides, une force de traction réglable à l'aide de soupapes de pression et la possibilité de s'adapter à la plupart des portes du type indiqué (max. poids de 250 kg).
Le vérin est facile à installer à l'aide d'un support en acier galvanisé et fixé à l'aide de vis à expansion, tandis que l'ensemble d'entraînement, en acier galvanisé et en aluminium, est conçu pour s'y adapter et être fixé à l'aide de vis.
L'arbre d'entraînement est en acier trempé pour garantir la fiabilité et une durée de vie plus longue. Le système de bras de mouvement se compose d'une tige insérée dans un boîtier tubulaire, tous deux en acier galvanisé. Cet opérateur est à double verrouillage et équipé d'une vanne hydraulique qui verrouille la porte dans les deux sens.
Pour que l'Aproli 394DXL puisse être commandé électriquement, il est nécessaire de le connecter à une carte de commande électronique de type Elpro 27 et de la placer dans un endroit protégé, ce qui permettra d'effectuer toutes les opérations préréglées en mode automatique ou semi-automatique.
Il est possible de connecter une série d'accessoires pour garantir la sécurité et le bon fonctionnement, et transformer cet opérateur en une unité polyvalente, capable de répondre aux exigences tant publiques que privées.
Le réglage de la pression aux valeurs minimales et maximales, ainsi que le déblocage manuel, sont possibles grâce au système de vannes.
CARACTÉRISTIQUES TECHNIQUES :
- Alimentation : 230 V CA
- Consommation électrique : 250 W
- Consommation électrique : 1,2 A
- Puissance utile : 0,24 - 0,33 kW – HP
- Temps d'ouverture/fermeture : ~ 23 s
- Max. couple : 196,2 Nm
- Rotation max. de l'arbre : 205°
- Poids maximal d'un portail à deux vantaux : 250 kg
- Type d'huile 708L
- Température de fonctionnement : -20 ÷ +80 °C
- Indice de protection IP 67
- Dimensions : 160 x 670 x 88 mm
- Poids statique de l'opérateur : 10,5 kg
- Fréquence d'utilisation intensive
