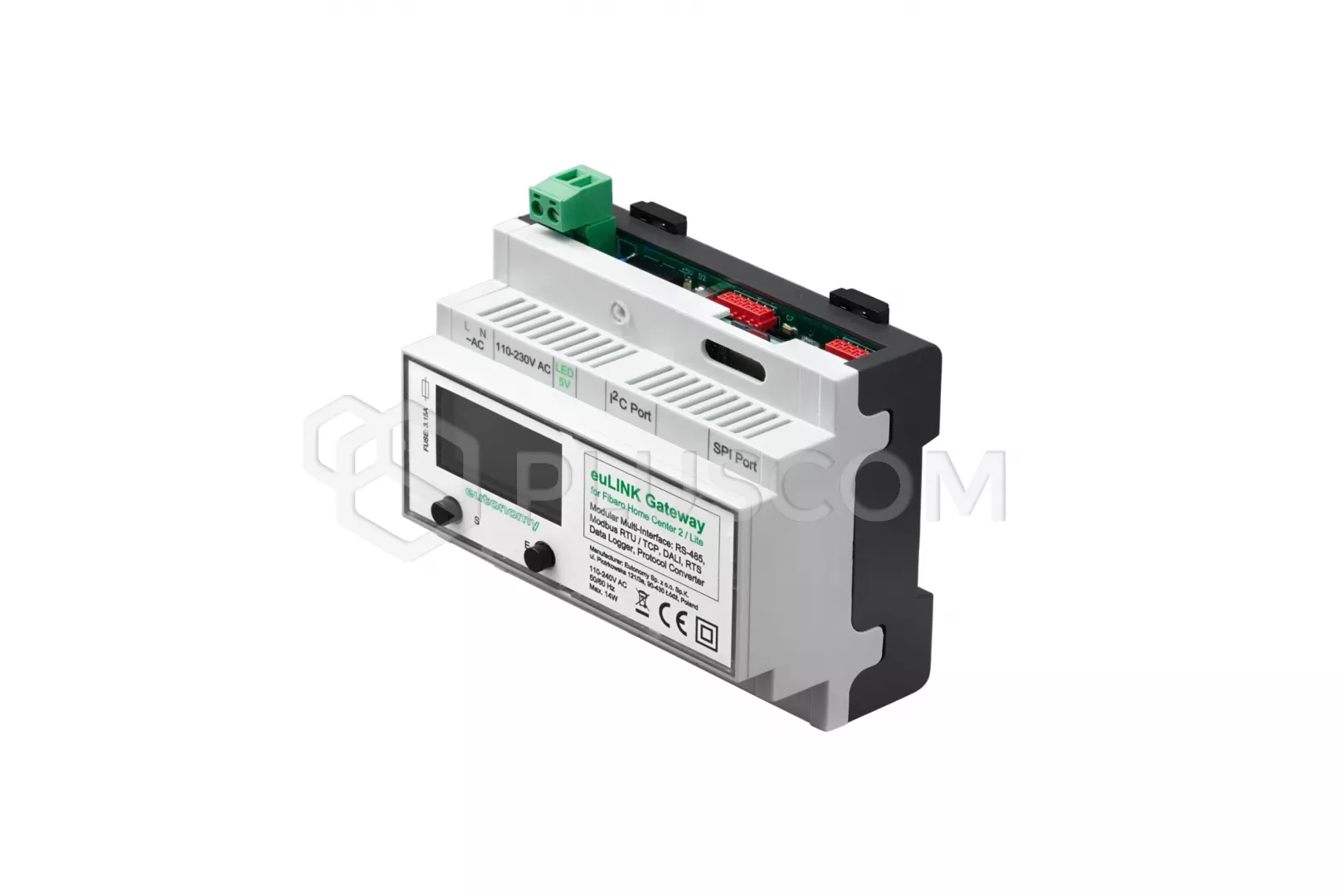

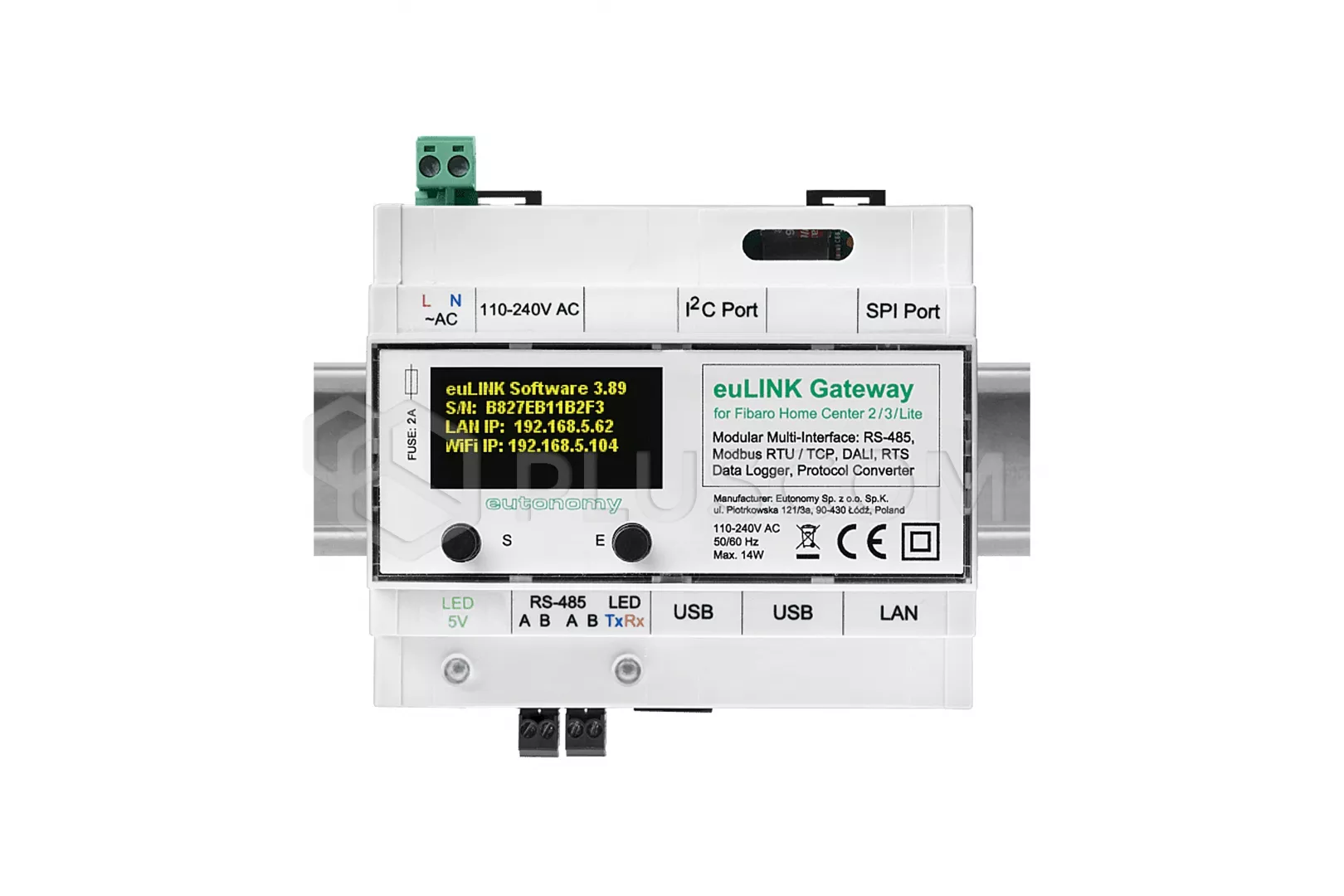

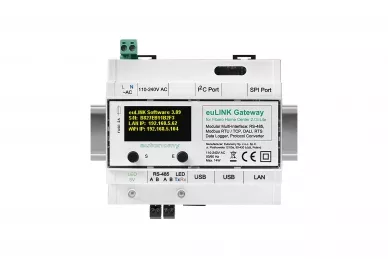

Eutonomy euLINK Gateway (Raspberry Pi 4B) Passerelle de communication
Interface de communication matérielle entre le système Fibaro et les dispositifs d'infrastructure tels que la climatisation, le chauffage, la ventilation, l'éclairage DALI, les volets roulants ou l'équipement audio-vidéo.
Grâce à ce dispositif, nous pouvons concevoir et gérer des bâtiments intelligents et entièrement fonctionnels, des écoles, des hôpitaux, des entrepôts, et pas seulement des appartements.
Avec euLINK, nous avons la possibilité d'intégrer des dispositifs d'infra-structure dans les bâtiments et nous sommes en mesure de combiner de manière optimale des dispositifs radio et câblés en construisant des solutions hybrides.
euLINK peut être connecté à n'importe quel panneau de contrôle FIBARO.. Il est rétrocompatible et fonctionne avec les panneaux de contrôle les plus anciens, ce qui nous permet d'étendre les solutions dans une maison intelligente déjà existante.
La configuration et la gestion d'euLINK sont possibles via n'importe quel navigateur web, ce qui est très pratique, car grâce à cette facilité, le système peut être installé de n'importe où - en fonction de vos préférences et de vos besoins.
INSTALLATION INTUITIVE
Une fois qu'un modèle pour un appareil d'infrastructure spécifique a été sélectionné et configuré, euLINK envoie une séquence de commandes API qui créent automatiquement un appareil virtuel dans le panneau de contrôle et l'application FIBARO. L'appareil virtuel est alors prêt à communiquer avec euLINK et l'appareil d'infrastructure correspondant. Les nouveaux dispositifs d'infrastructure du bâtiment apparaissent dans l'application FIBARO (sur un téléphone, une tablette ou un ordinateur) et sont immédiatement disponibles pour la construction de scènes.
Les fonctions les plus importantes de la passerelle euLINK :
- prise en charge de la transmission série RS-485 (jusqu'à max. 5 bus indépendants)
- prise en charge de la transmission série RS-232 (jusqu'à un maximum de 5 bus indépendants). 4 ports indépendants)
- communication par protocole MODBUS RTU (jusqu'à 5 segments MODBUS, jusqu'à 32 appareils par segment, jusqu'à 160 MODBUS RTU pour l'ensemble des appareils). Pour des raisons de performance, nous recommandons de ne pas connecter plus de 2 segments MODBUS à 1 euLINK Lite.
- communication en protocole MODBUS TCP jusqu'à max. 32 appareils
- interopérabilité avec les contrôleurs FIBARO HC2, HC Lite, HC3, HC3 Lite et Yubii via FIBARO REST API
- prise en charge de 4 ports DALI euLINK, chacun pouvant gérer 64 luminaires DALI. Pour des raisons de performance, nous recommandons de ne pas connecter plus de 2 ports euLINK DALI à 1 euLINK Lite.
- convertisseur TCP/IP intégré ↔ RS-232 / RS-485
- Horloge synchronisée NTP pour l'envoi de commandes prédéfinies aux esclaves
Caractéristiques techniques
- tension d'alimentation : 100-240 V AC, 50-60 Hz
- consommation électrique : 14W maximum
- protection : fusible retardé 2,0A / 250V, fusible polymère PTC 2,0A / 5V
-
- mémoire : RAM 2 GB
- transmission série : port série RS-485 intégré avec terminateur 120Ω, commutable par logiciel, isolation galvanique jusqu'à 1kV
- port LAN câblé : Ethernet 10/100/1000 Mbit/s
- transmission sans fil : WiFi 802.11b/g/n/ac et Bluetooth 5.0 (euLINK Lite : 4.2 / BLE)
- Ports USB : 2 x USB 2.0 + 2 x USB 3.0
- communication avec les modules d'extension : ports de bus SPI et I2C externes, port 1-Wire
- compatibilité avec les luminaires DALI : maître IEC62386 type II
-
- dimensions du boîtier : 107 x 90 x 58 mm
- largeur en modules : 6 modules TE sur rail DIN
- degré de protection : IP20
- température de fonctionnement : 0°C à +40°C
- humidité relative : ≤90%, sans condensation
