Elmes TX-RS2 Transmetteur contrôlé par port série

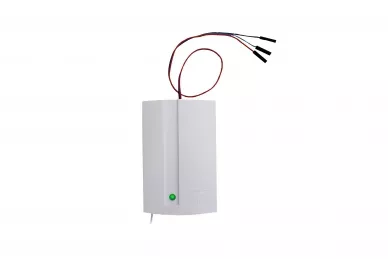

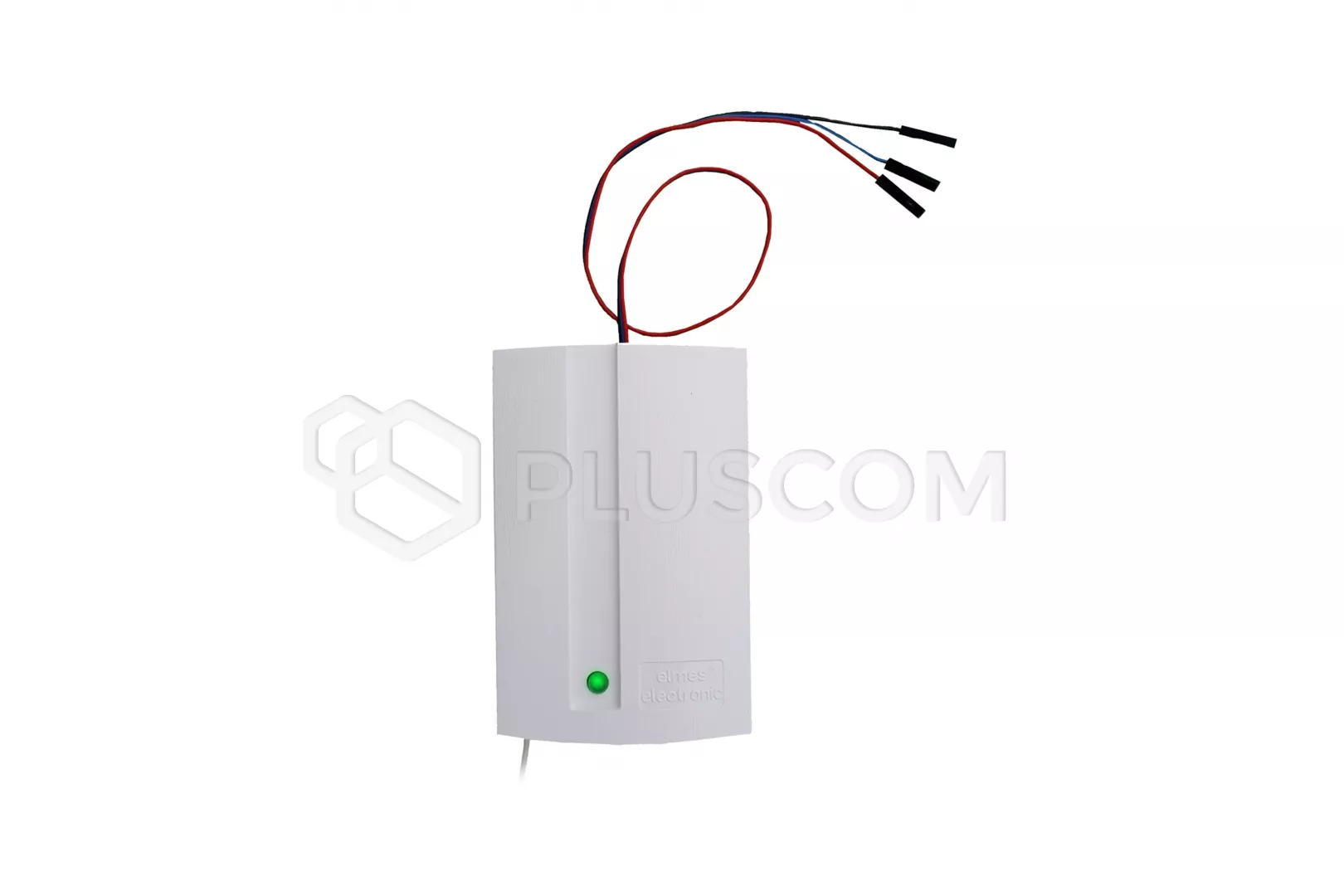

Emetteur Elmes TX-RS2 contrôlé par port série

L'émetteur TX-RS2 est utilisé pour contrôler tous les récepteurs à changement de code Elmes sur la bande radio 434 MHz. Il est déclenché par les commandes reçues sur le port série.
L'émetteur dispose de 30 canaux de contrôle et peut envoyer 8 codes différents dans chaque canal. Cela équivaut à 30 télécommandes à 8 boutons. L'émetteur peut être connecté directement à un ordinateur Raspberry sur lequel est installé un système de maison intelligente, par ex. "OpenHab" ou "HomeAssistant" et intégrer ainsi les récepteurs de production dans ce système.
Le TX-RS2 peut également être connecté à n'importe quel ordinateur doté d'une sortie série, ainsi qu'à des appareils ne disposant pas d'une telle interface mais d'une connexion USB. Dans ce dernier cas, la connexion s'effectue à l'aide d'un adaptateur spécial qui convertit la transmission USB en une transmission par port série. La condition est que les niveaux de tension sur un tel connecteur soient compris entre 0 et 3,3 V. Il est également nécessaire de s'assurer que l'alimentation de l'émetteur est à 3,3V.

Spécifications techniques :

• fréquence de transmission radio : 433.92MHz
• puissance d'émission : < 5 dBm
• nombre de canaux de contrôle (équivalent télécommande) : 30
• nombre de commandes pour 1 canal (équivalent bouton pilote) : 8
• niveaux de signal requis à l'entrée RX : Bas : 0,8*VDD
• mode de fonctionnement du port série : 9600 bauds, sans parité, 1 bit d'arrêt
• Tension d'alimentation VDD : 2,7V...3,5V
• consommation de courant : 1,5 mA (au repos), 15 mA (pendant la transmission)
• dimensions externes : 96 x 63 x 28 mm (sans antenne)
