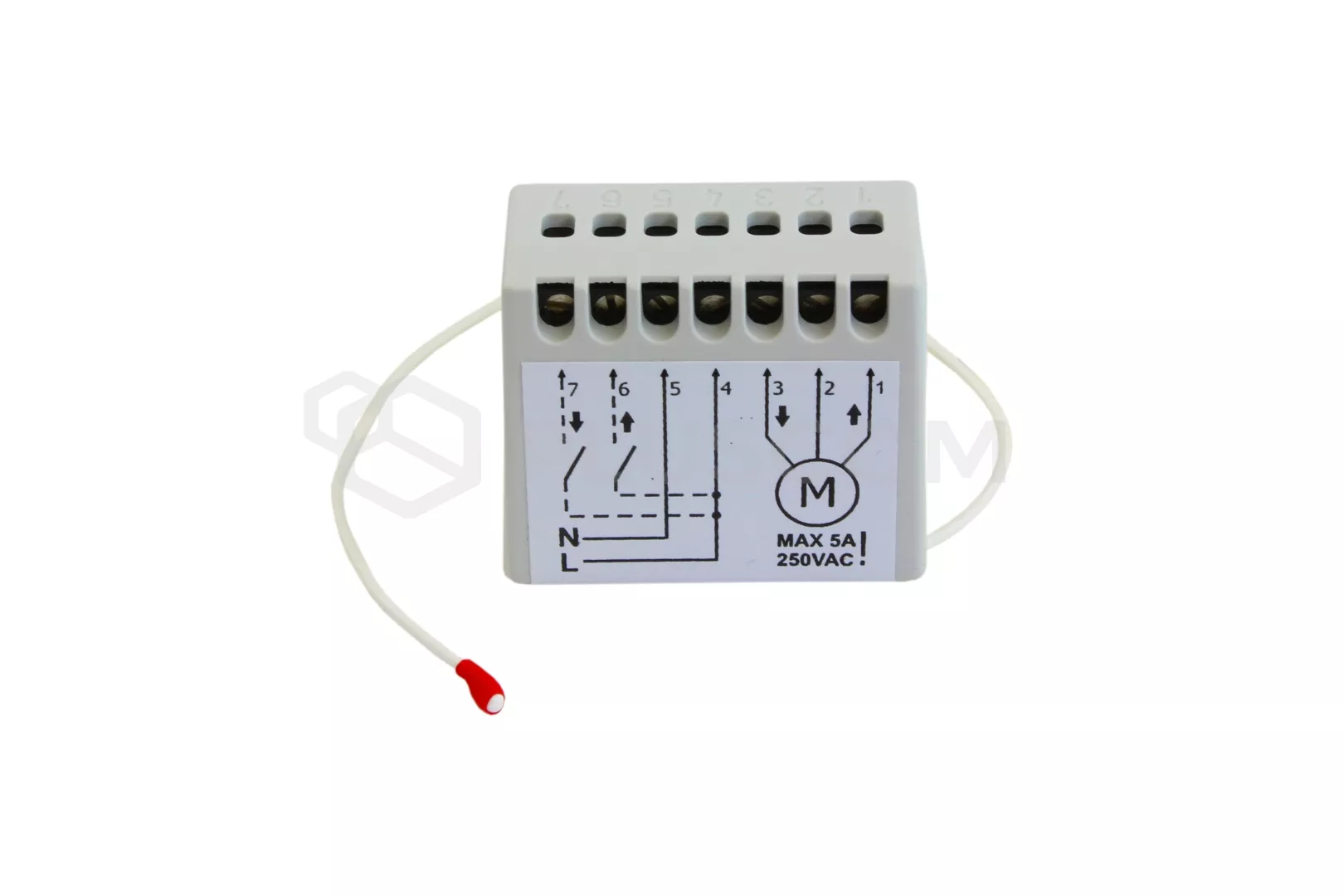

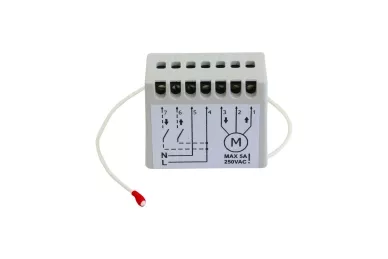

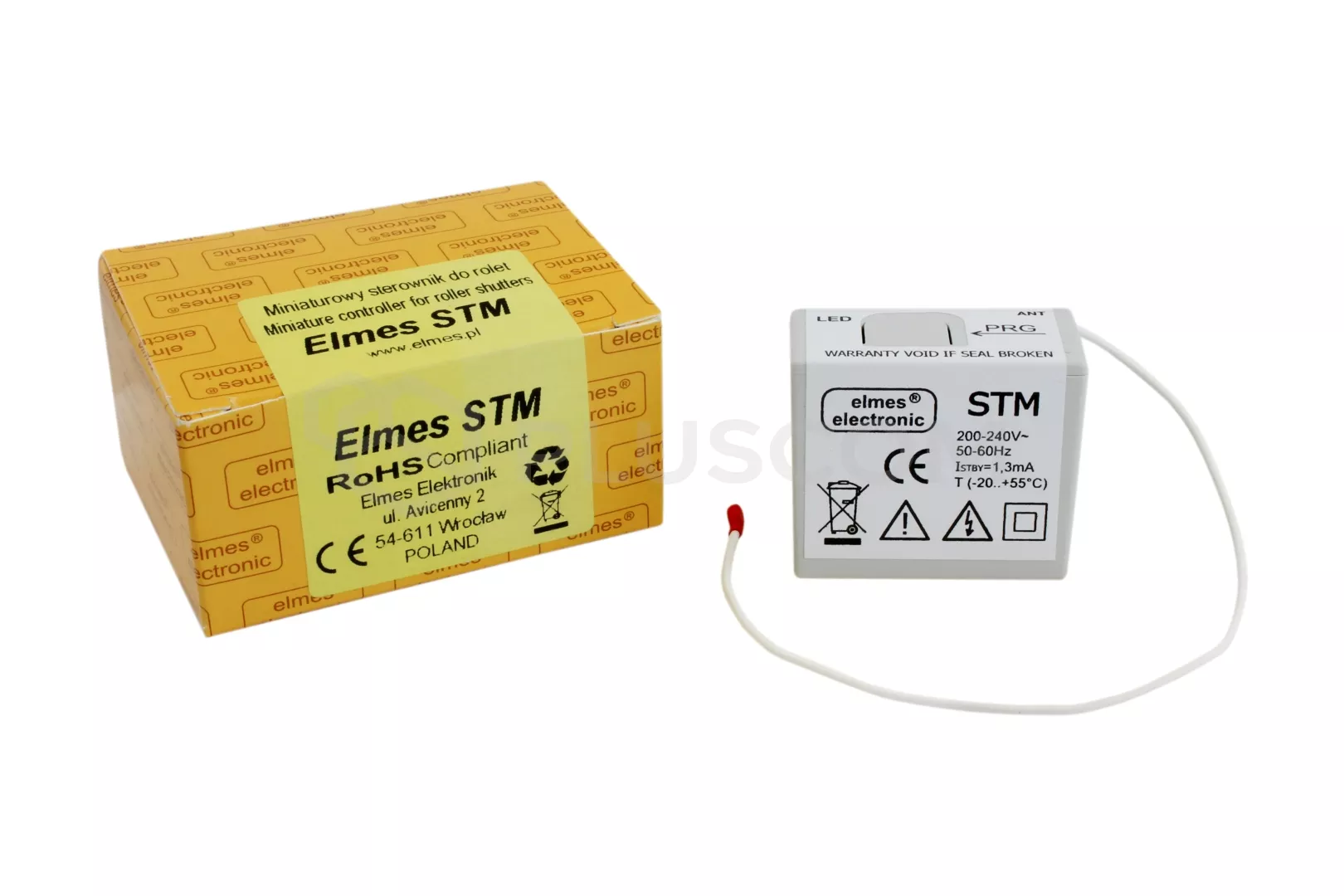

ELMES STM Récepteur radio miniature pour la commande de volets roulants
Le contrôleur Elmes STM est un petit appareil avec lequel on peut
de commander à distance des volets roulants alimentés par un moteur à induction CA.
Grâce à son boîtier miniature, le contrôleur peut être placé dans une boîte d'encastrement de 60 mm de profondeur, directement sous un interrupteur mural monostable simple ou double (cloche).
Le fonctionnement peut être contrôlé localement à l'aide de l'interrupteur ou à distance à l'aide des télécommandes ELMES.
La télécommande doit comporter au moins deux boutons. La coopération avec la télécommande peut se faire de deux manières, qui dépendent du bouton de la télécommande qui a été utilisé lors de l'entrée de la télécommande dans la mémoire du contrôleur.
Méthode 1 :
Lors de l'enregistrement de la télécommande dans la mémoire du contrôleur, le bouton n° 1 a été utilisé - le bouton n° 1 de la télécommande est alors utilisé.
déclenche le mouvement ascendant du volet roulant, le bouton n° 3 déclenche le mouvement descendant, et les boutons n° 2 ou 4 arrêtent le volet roulant.
Méthode 2 :
Lors de l'enregistrement de la télécommande dans la mémoire du contrôleur, la touche n° 2 de la télécommande est utilisée - puis
le bouton n° 1 de la télécommande fonctionnera selon le cycle : Haut - Stop - Haut ..., tandis que le bouton n° 2 de la télécommande fonctionnera selon le cycle : Haut - Stop - Haut ....
le bouton n° 2 dans le cycle : Bas - Stop - Bas ...
Communication sans fil
est protégée par code flottant
KEELOQchaque transmission est codée et différente de la précédente. Le système assure la sécurité et empêche l'utilisation de codes interceptés.
SPÉCIFICATIONS TECHNIQUES
- alimentation : 230VAC (0,3VA au repos, 0,5VA lorsque le relais est activé)
- capacité de charge de la sortie : 250V 5A max
- récepteur radio superhétérodyne 433.92MHz
- mémoire pour 112 télécommandes
- tension aux entrées de commande 6 et 7 : 250V~ max.
- temps de maintien des sorties relais : 0,5s à 4,5h
- plage de température de fonctionnement de -20ºC à +55ºC
- dimensions externes : (d/s/w) 42x35x21mm
