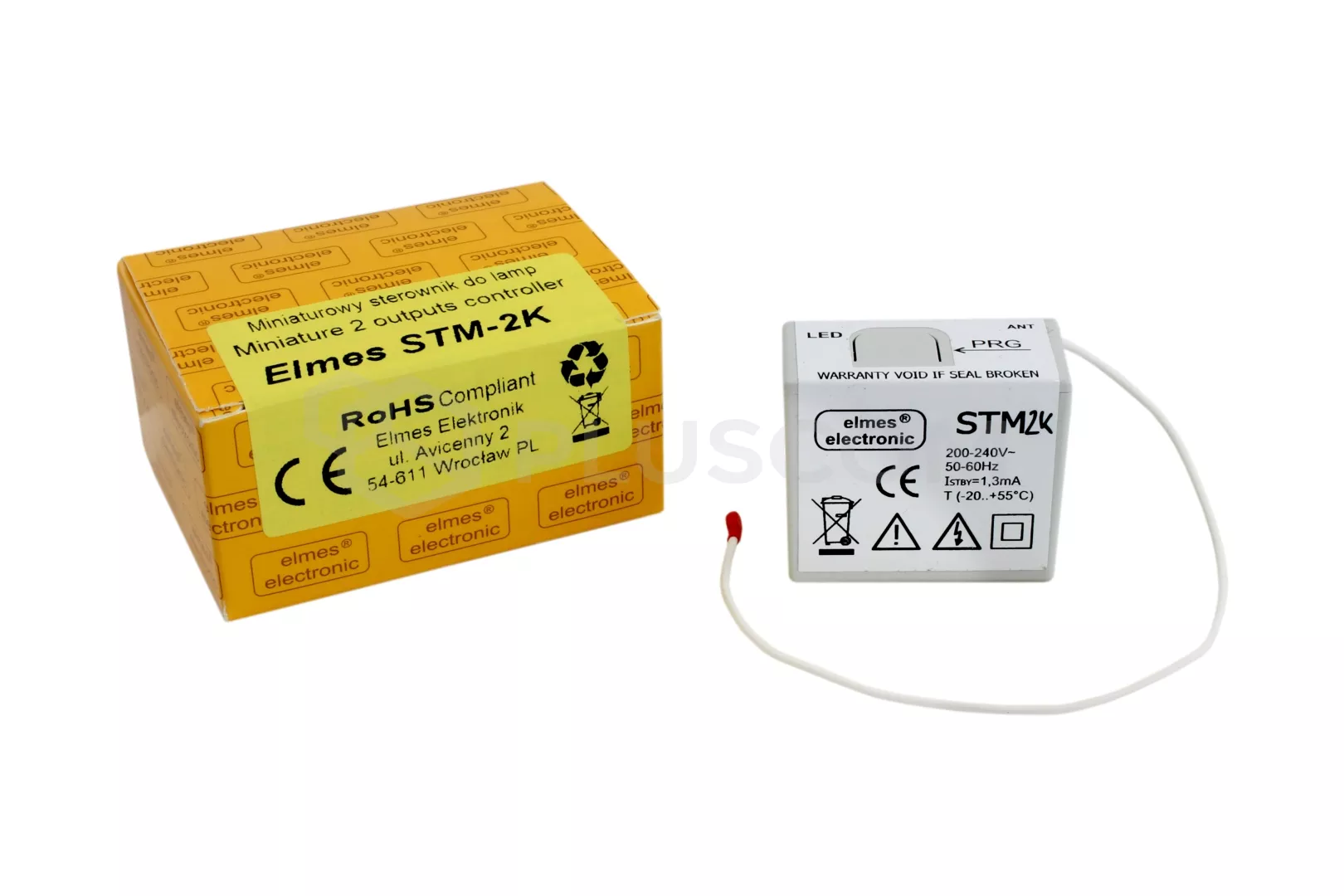

ELMES STM-2K Contrôleur d'éclairage miniature
Contrôleur Elmes STM-2K est un petit appareil avec lequel
contrôler à distance deux appareils alimentés par un réseau 230VAC tels que des lampes. Grâce à son boîtier miniature, le contrôleur peut être installé dans une boîte d'encastrement de 60 mm de profondeur, directement sous un interrupteur mural simple ou double monostable (cloche).
Le fonctionnement peut être contrôlé localement à l'aide de l'interrupteur ou à distance à l'aide des télécommandes ELMES.
Communication sans fil
est protégée par code flottant
KEELOQchaque transmission est codée et différente de la précédente. Le système assure la sécurité et empêche l'utilisation de codes interceptés.
Dans la dernière version
le contrôleur dispose d'une mémoire pour l'état des sorties. Cela signifie que s'il fonctionne en mode bistable (il ne s'éteint pas automatiquement au bout d'un certain temps), après une coupure de courant, le contrôleur rétablira l'état de la sortie avant la coupure de courant.

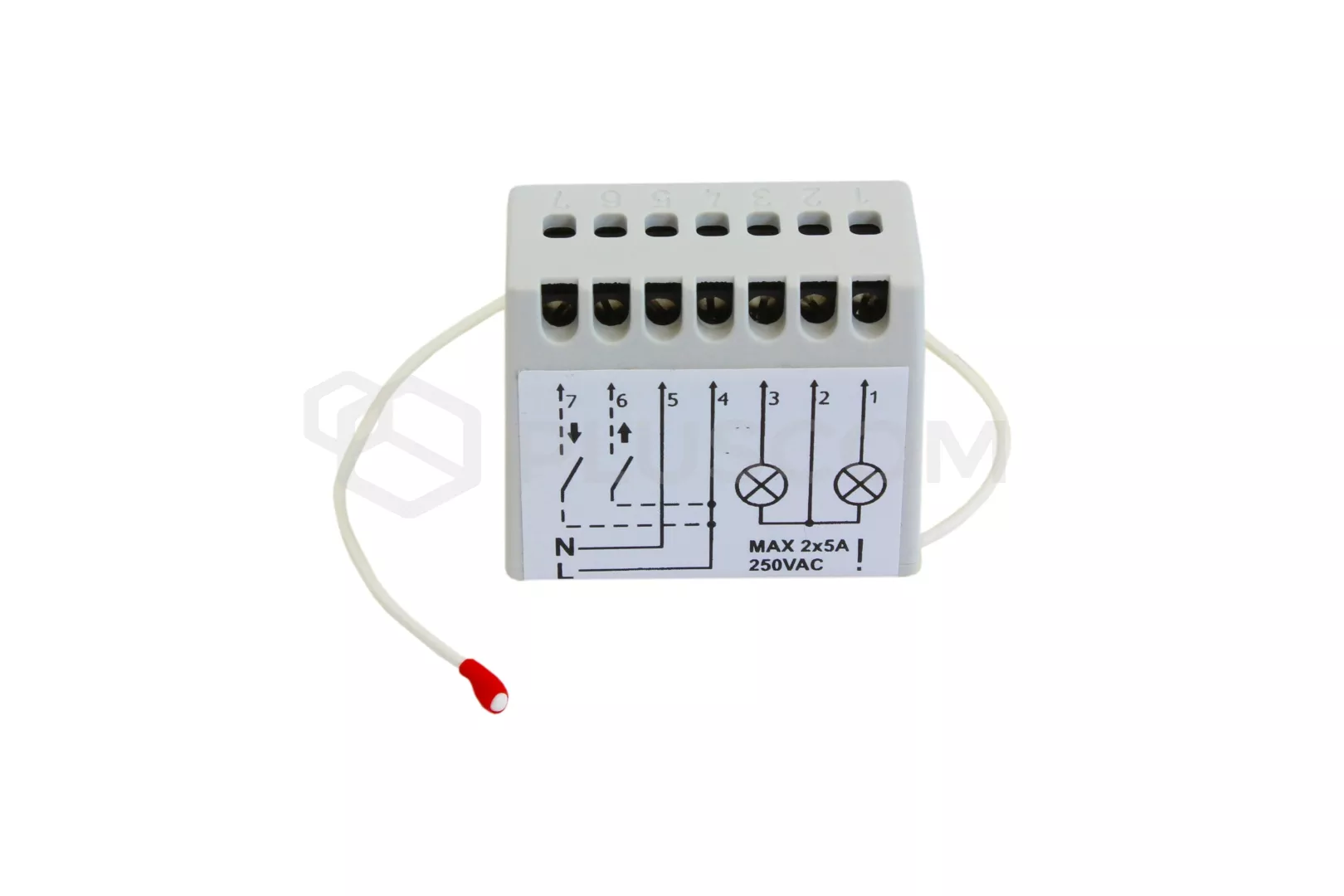

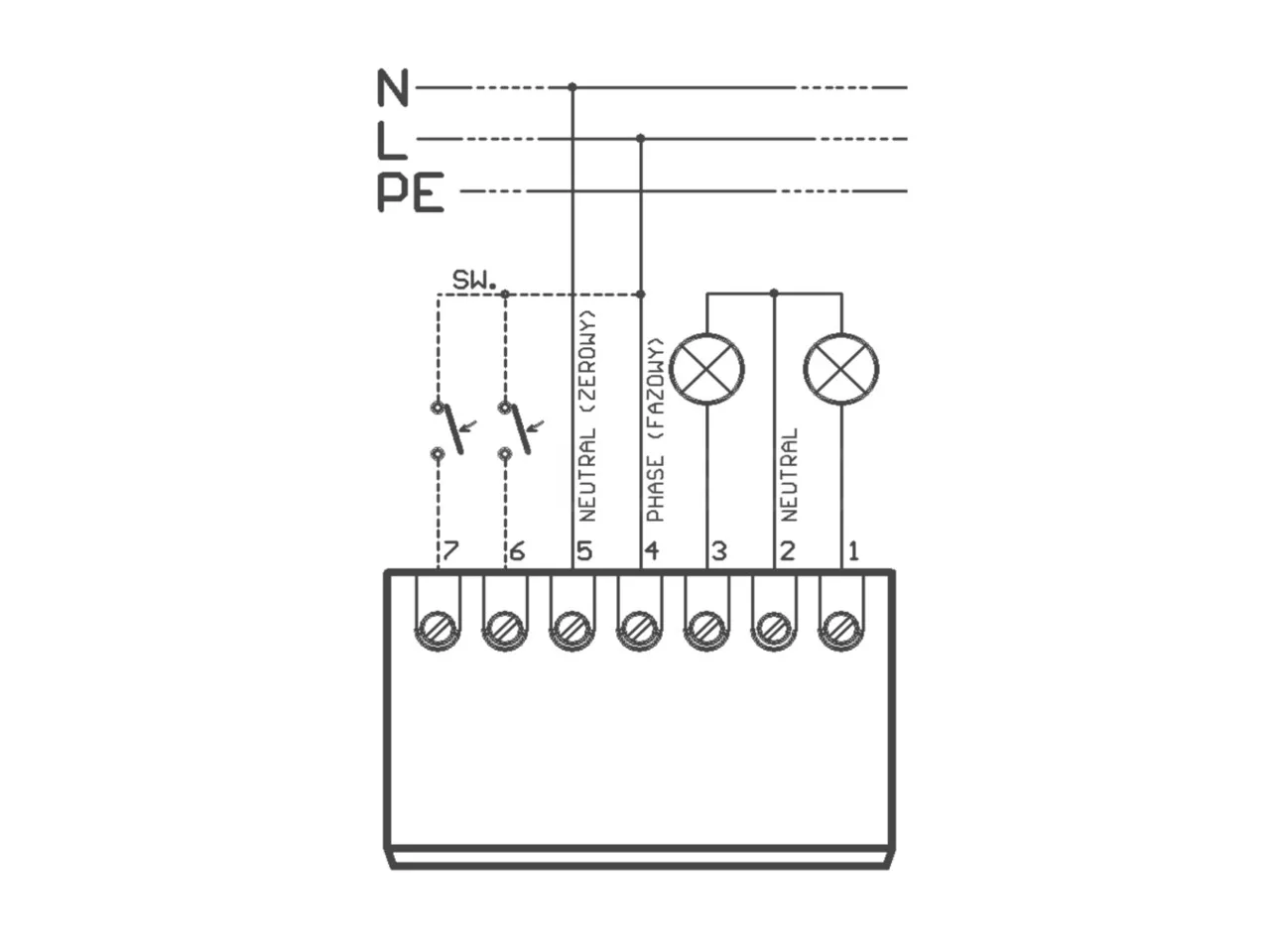

DESCRIPTION DES SORTIES
- - sortie de phase de l'appareil 1
- - sortie commune aux appareils 1 et 2 - neutre
- - sortie de phase de l'appareil 2
- - fil de la phase L du réseau 230V~.
- - fil neutre N du réseau d'alimentation 230 V~.
- - entrée de l'interrupteur mural commandant l'appareil 1
- - entrée de l'interrupteur mural contrôlant l'appareil 2
MODES DE FONCTIONNEMENT
Mode 1 - Une pression sur la télécommande ou sur l'interrupteur mural permet d'activer et de désactiver alternativement la sortie du contrôleur.
Mode 2 - introduit en outre une durée programmée de la sortie, c'est-à-dire qu'après avoir été allumée, la sortie peut être éteinte, mais si elle reste allumée, elle s'éteindra après un temps programmé, qui peut aller de 0,5 s à 4,5 h.
PARAMÈTRES TECHNIQUES
- alimentation : 230VAC (0,3VA au repos, 0,7VA lorsque les deux relais sont activés)
- capacité de charge de la sortie : 250V 5A max
- récepteur radio superhétérodyne 433.92MHz
- mémoire pour 112 télécommandes
- tension aux entrées de commande 6 et 7 : 250V~ max.
- mode de fonctionnement et temps de maintien de la sortie réglés indépendamment pour chaque sortie.
Temps de maintien pour le mode de fonctionnement de la sortie 2 : de 0,5s à 4,5h
- plage de température de fonctionnement de -20ºC à +55ºC
- dimensions externes : (d/s/w) 42x35x21mm
