Elmes STB230VM2 Unité de commande motorisée pour portails à un ou deux vantaux 230V

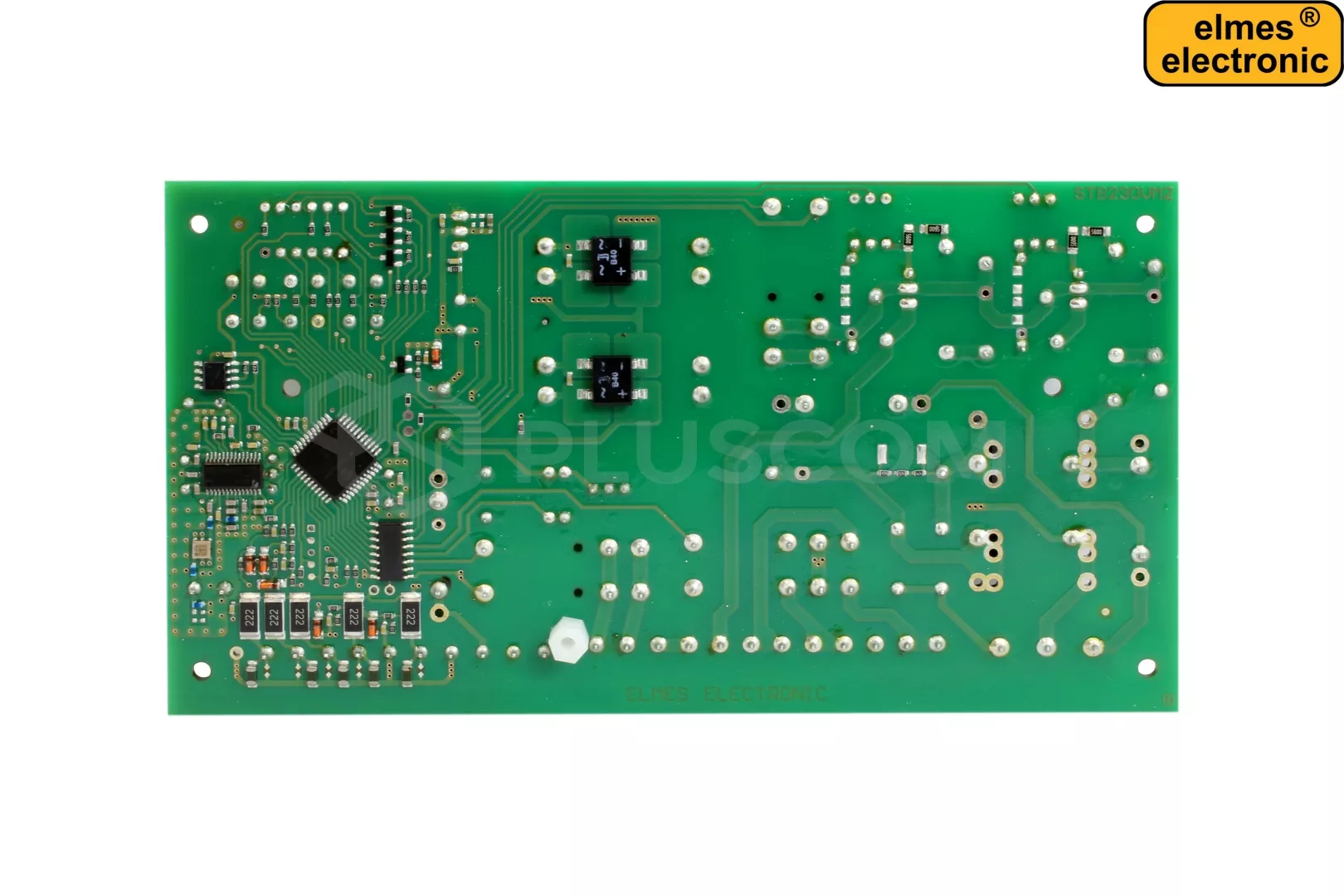

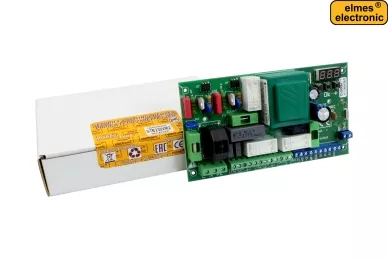

ELMES STB230VM2 unité de commande pour portails à un ou deux vantaux pour moteurs 230V AC avec régulation de force

La centrale ELMES STB230VM2 est conçue pour automatiser les portails à un ou deux vantaux avec Moteurs 230V AC de 500W max chacunL'appareil est une alternative moins coûteuse pour contrôler le fonctionnement du portail.
Il remplit de nombreuses fonctions utiles :

• coopération avec jusqu'à 448 télécommandes (télécommandes ELMES 433MHz à code changeant)
• modes de fonctionnement :
• • standard (manuel) - chaque pression sur le bouton de la télécommande ouvre/ferme la porte, après l'ouverture la porte ne se ferme pas automatiquement
  • avec fermeture automatique - après avoir appuyé sur un bouton, la porte commence le cycle OUVERTURE - PAUSE - FERMETURE l'appui sur le bouton de la télécommande pendant la PAUSE arrête le cycle, l'appui répété démarre le cycle FERMETURE
  • parking 1
  • parking 2 (avec possibilité d'arrêt)
• fonction guichetouverture d'un seul vantail
• fermeture automatique après expiration du temps de PAUSE programmé (1-255s)
• coopération avec des photocellules classiques de type NC
• fonctions de sécurité
• • ouverture automatique de la porte en cas de violation des photocellules pendant la fermeture
  • entrée de sécurité STOP pour bloquer le mouvement dans les deux sens
  • sortie pour la lampe d'avertissement
• coopération avec les interrupteurs de fin de course de type NO/NC
• sortie relais supplémentaire OUT2 type NC/NO pour contrôler l'électroserrure du portail, il est possible de contrôler son état indépendamment à l'aide d'un bouton de commande à distance
• contrôle indépendant de la force pour les deux vantaux de la porte


PROGRAMMATION

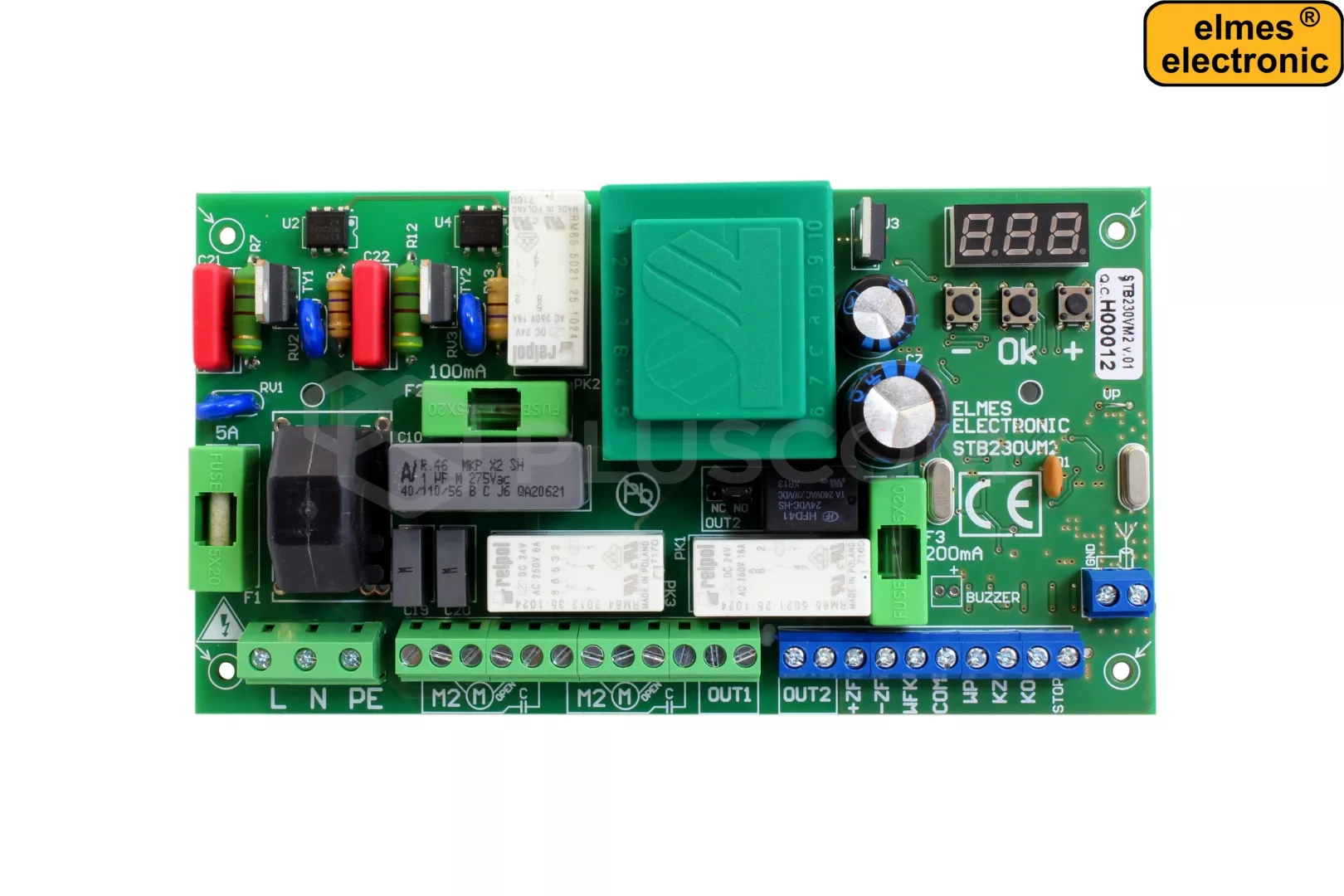

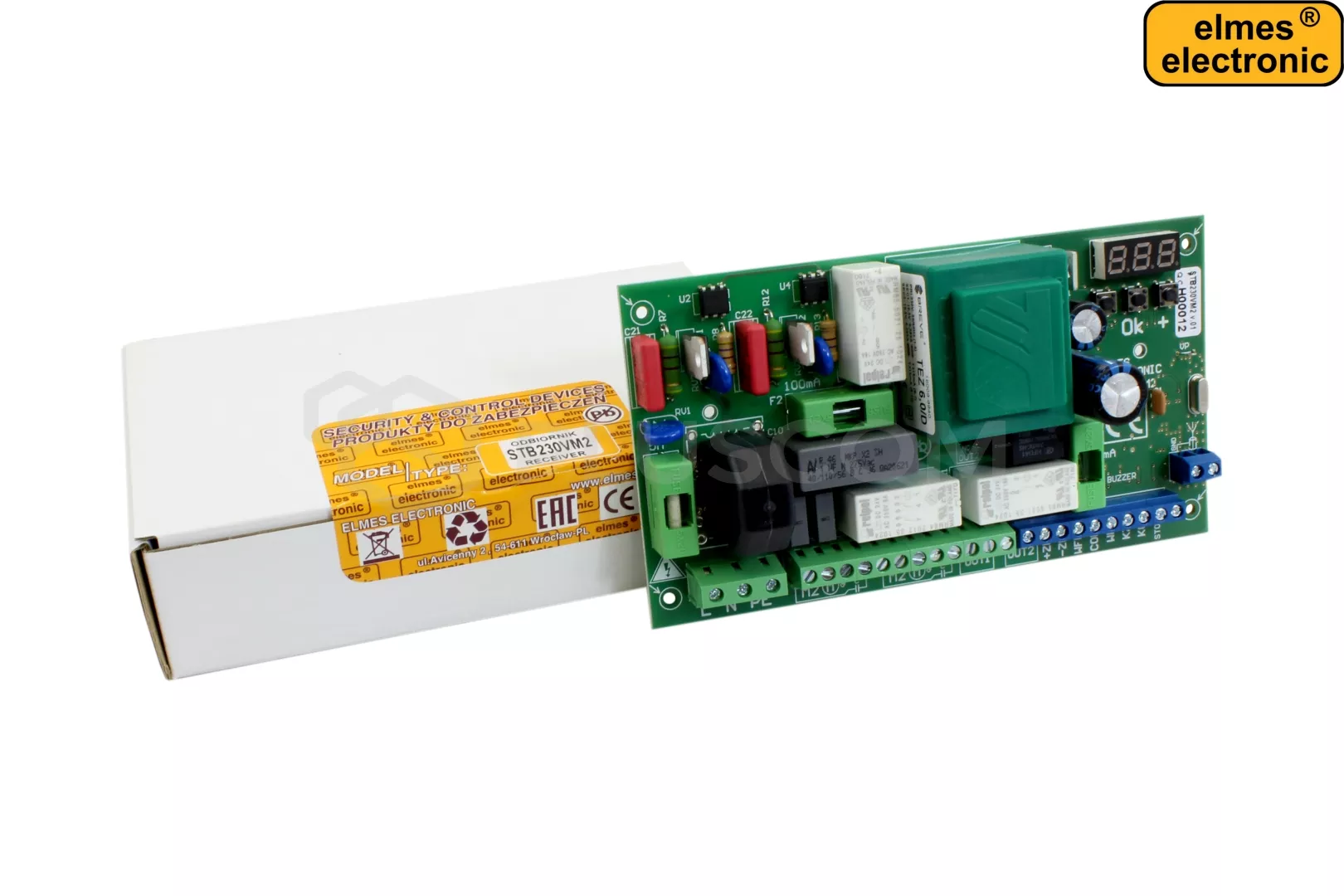

Le contrôleur est configuré à l'aide de trois boutons (+, -, OK) et de l'écran LED sur la carte de l'appareil. L'ensemble du processus n'est pas compliqué. Après avoir appuyé sur le bouton OK, nous entrons dans le menu, dans lequel nous naviguons à l'aide des boutons +/- :

• téléchargement/suppression de la télécommande
• réglage de la puissance et du temps de fonctionnement des moteurs, du temps de pause, de l'allumage de la lampe
• réglage du temps de sortie OUT2
• activation de la fonction :
• • guichet
  • modes de fonctionnement des cellules photoélectriques
  • mode de fonctionnement de la lumière


INSTALLATION
Le contrôleur doit être installé dans un boîtier scellé, de préférence étanche à l'air, de manière à le protéger de l'eau et des autres agents atmosphériques. Pour augmenter la portée de la télécommande, une antenne supplémentaire peut être connectée via un câble coaxial.

PARAMÈTRES TECHNIQUES

• alimentation : AC 230V consommation maximale 6VA, au repos (sans cellule photoélectrique) : 2,5VA
• puissance maximale du moteur de l'aile : 500W + 500W
• OUT1 sortie par lampe : sans courant, NO, séparation galvanique, capacité de charge : 16A/250VAC, temps d'activation : de 1s à 999s
• OUT2 sortie type NO/NC - commutable par cavalier, sans courant, galvaniquement séparée, capacité de charge : 1A/240VAC/30VDC ; temps d'activation en mode monostable : de 0,5 s à 127 s ou en mode bistable
• sortie d'alimentation de la cellule photoélectrique : 24VDC, maximum 150mA, protégé par un fusible
• entrée photocellule type NC (normalement fermée)
• entrée STOP de sécurité type NC (normalement fermée)
• entrées pour interrupteurs de fin de course de type NC (normalement fermé) ou NO (normalement ouvert)
• temps de fonctionnement du moteur : de 1s à 255s, commun pour la fermeture et l'ouverture
• TEMPS DE PAUSE : de 1s à 255s
• récepteur superhétérodyne sur la bande 433.92MHz
• plage de température de fonctionnement : - 20°C...+50°C
• dimensions (d/s/w) : 165x90x45xmm
• espacement des 4 trous de montage ø=3mm : 153x75mm
