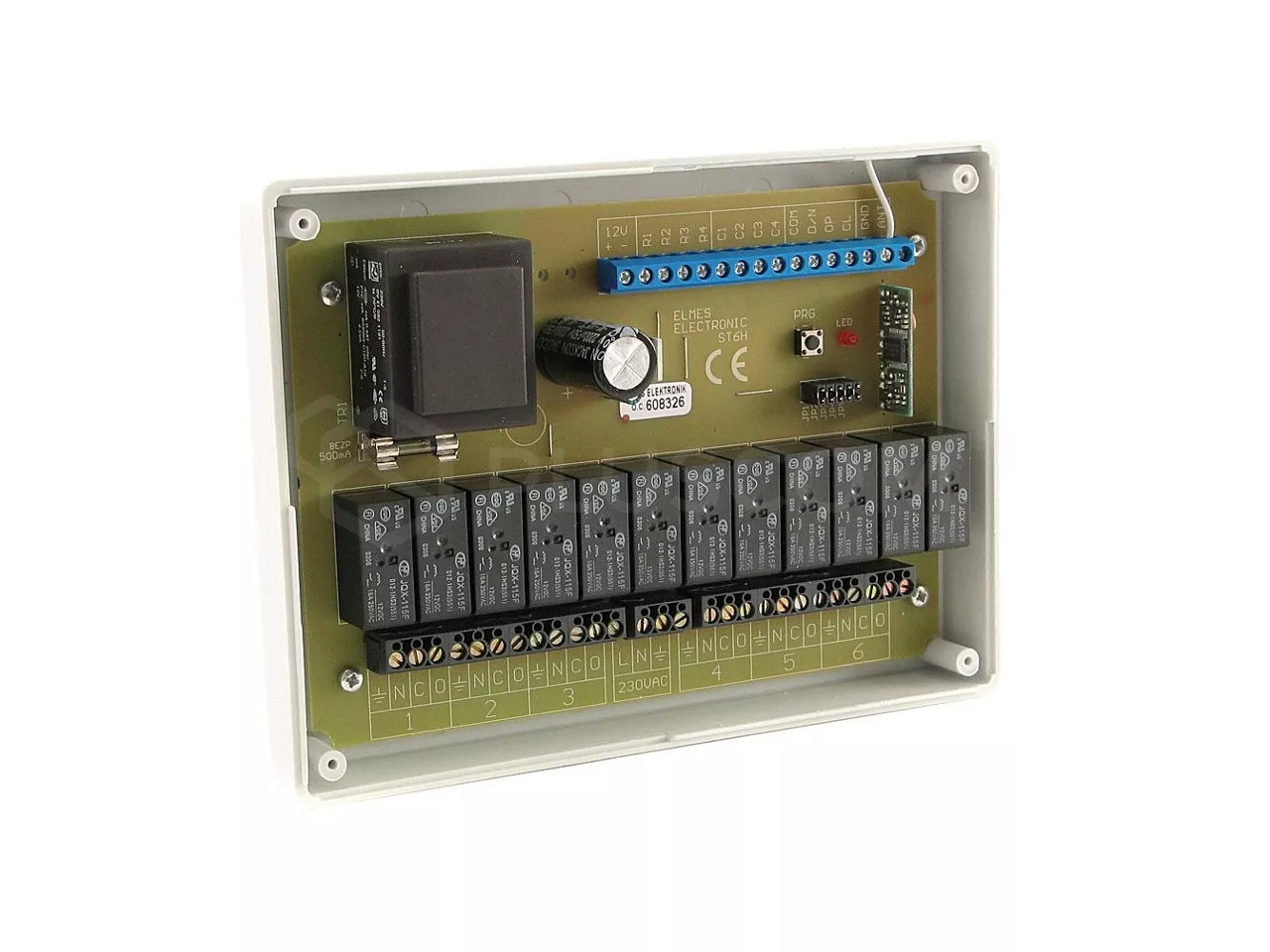

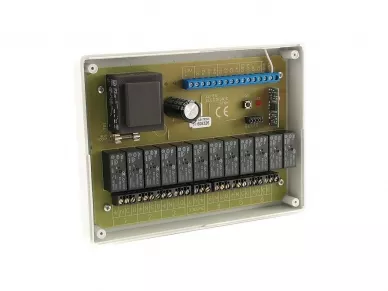

Utilisation du contrôleur
Elmes ST6HR nous pouvons contrôler 6 volets roulants de fenêtre qui sont entraînés par des moteurs tubulaires 230VAC sans commutateur avec des interrupteurs de fin de course intégrés.
Contrôle est effectuée :
- sans fil au moyen de télécommandes (max. 32) utilisant le système de code variable KEELOQ garantissant une haute sécurité de transmission.
- avec fil à l'aide d'interrupteurs monostables.
La télécommande STX est recommandée, mais la télécommande CH8HT CH32HT peut également être utilisée.
Les télécommandes à deux ou quatre boutons ne permettent pas une fonctionnalité complète.
La télécommande STX vous permet de contrôler jusqu'à 35 volets roulants. De plus, les canaux 1 à 8 sont équipés d'une horloge automatique qui permet de définir l'ouverture et la fermeture automatiques à des heures définies par l'utilisateur.
La télécommande n'est pas incluse dans le kit.
Le contrôleur permet toutes les configurations :
- contrôler chaque volet roulant séparément
- définir des groupes de volets roulants (par exemple, rez-de-chaussée, rez-de-chaussée)
- commander tous les volets en même temps
- utiliser l'entrée horloge et définir les heures d'ouverture/fermeture
INSTALLATION ET CONFIGURATION
Tous les volets roulants et les interrupteurs doivent être connectés directement au contrôleur, selon une topologie en étoile. Il n'est pas nécessaire d'installer des contrôleurs séparés pour chaque volet roulant. Cependant, nous devons faire passer les fils des moteurs et des interrupteurs vers un seul contrôleur.
L'avantage de cette solution est la liberté totale de configuration et de contrôle de groupe et l'absence d'interférence avec le contrôle de groupe lorsque chaque volet roulant est équipé d'un contrôleur individuel.
Le contrôleur est programmé à l'aide du bouton PRG et de cavaliers sur la carte réceptrice et de télécommandes préprogrammées.
Il est possible de combiner les contrôleurs et de contrôler un plus grand nombre de volets roulants (par exemple 12+).
SPECIFICATION
- récepteur superhétérodyne 433.92MHz
- alimentation 230VAC (4VA)
- mémoire pour 32 télécommandes
- entrée pour la connexion d'une horloge
- entrées pour connecter jusqu'à 16 interrupteurs câblés
- sorties relais : 12xNO (6 moteurs), 16A/230VAC,
- plage de température de fonctionnement de -20°C à + 40°C
- dimensions externes : (d/s/w) 186x137x47mm
