Elmes ST100GR Contrôleurs de volets roulants avec fonction de contrôle de groupe

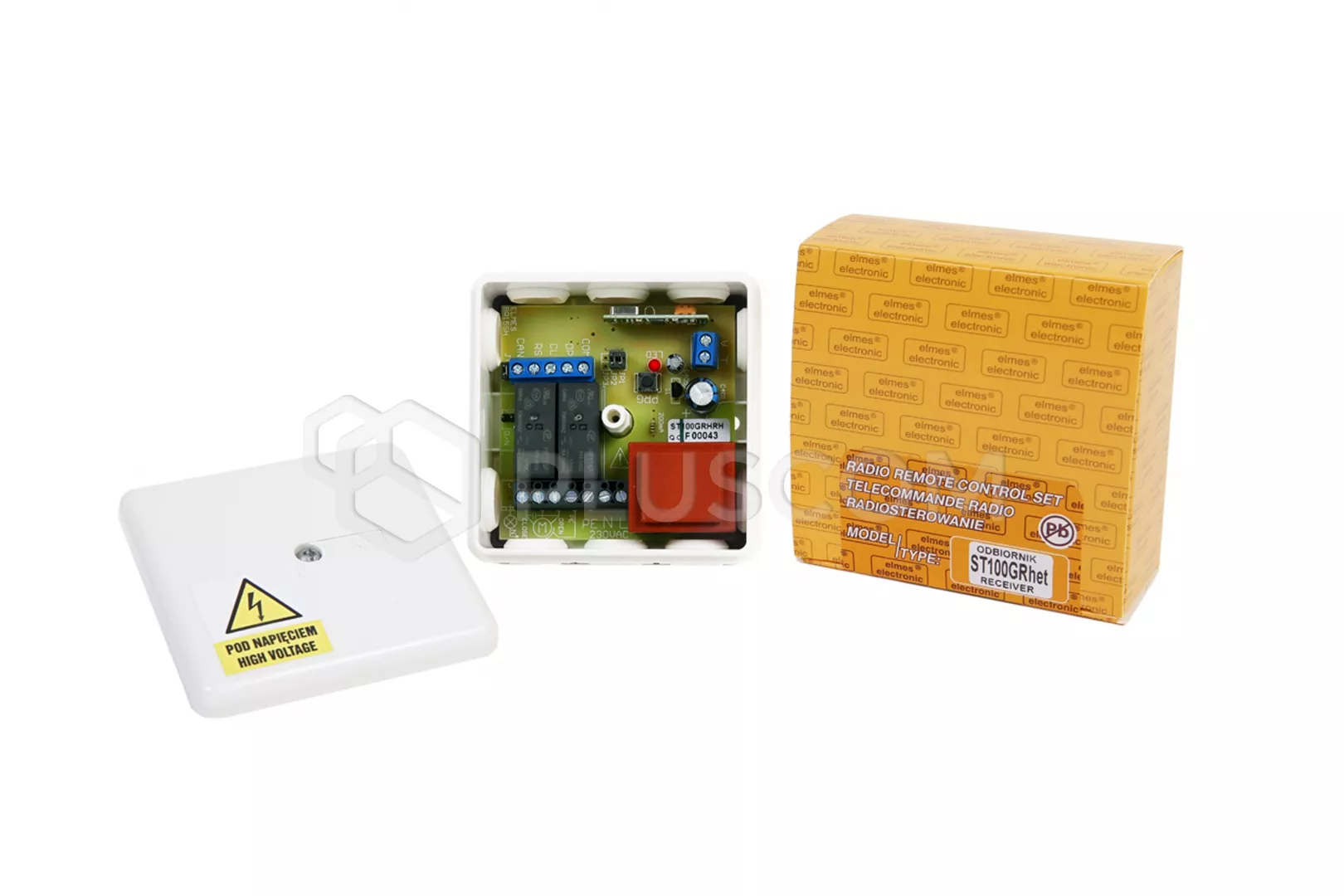

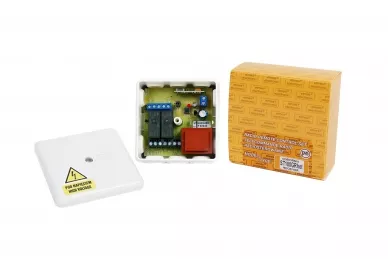

Elmes ST100GR Contrôleur de volet roulant avec fonction de contrôle de groupe

Le contrôleur est conçu pour commander un seul volet roulant ou un groupe de volets roulants. Il est doté d'un récepteur radio intégré et d'un système de transmission série CAN, grâce auxquels il est possible de connecter plusieurs contrôleurs via un bus commun à deux fils.
Cela permet de construire un système complexe de volets roulants dans le bâtiment, avec des interrupteurs contrôlant tous les volets roulants, contrôlant un groupe de volets roulants dans une pièce donnée, ainsi que chaque volet roulant séparément. Un groupe de volets roulants, ainsi qu'un seul volet roulant, peuvent être commandés par un interrupteur mural ou une télécommande.

Commande d'un seul volet roulant
Le contrôleur commande le fonctionnement d'un seul moteur de volet roulant. Le moteur peut être commandé par une télécommande ou un interrupteur câblé.

Commande d'un groupe de volets roulants (uniquement si les contrôleurs sont reliés par un bus CAN à 2 fils)
Chaque contrôleur, en plus de contrôler son propre volet roulant, peut être sélectionné comme contrôleur de groupe et contrôler un groupe de 42 volets roulants au maximum. Dans ce cas, une paire supplémentaire d'interrupteurs câblés ou une télécommande permet de commander un groupe de volets roulants de manière séquentielle, à savoir avec une pause de 0,5 s entre l'activation du volet suivant.

DONNÉES TECHNIQUES :

• code variable KEELOQ
• alimentation du contrôleur : 230VAC, 2VA
• sorties moteur : relais, 2 x NO, max. 16A/250VAC
• n'utiliser que des moteurs à induction pour les volets roulants avec interrupteurs de fin de course intégrés ; ne pas utiliser de moteurs à collecteur en raison des interférences radio qu'ils génèrent et qui limitent la portée des télécommandes radio
• longueur maximale du bus CAN en cas d'utilisation de paires torsadées : 500m
• nombre maximum de contrôleurs connectés au bus CAN : 64
• nombre maximal de contrôleurs dans un groupe : 42
• nombre maximum de télécommandes dans la mémoire d'un contrôleur : 12 (option 112)
• mise en marche des régulateurs suivants d'un groupe toutes les 0,5 s dans l'ordre de programmation
• temps de maintien des sorties relais : 1s ÷ 4 h, commun à la fermeture et à l'ouverture
• dimensions extérieures : 110x90x47mm
• coopération avec les télécommandes : UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H200, CH8H200, CH32HT
