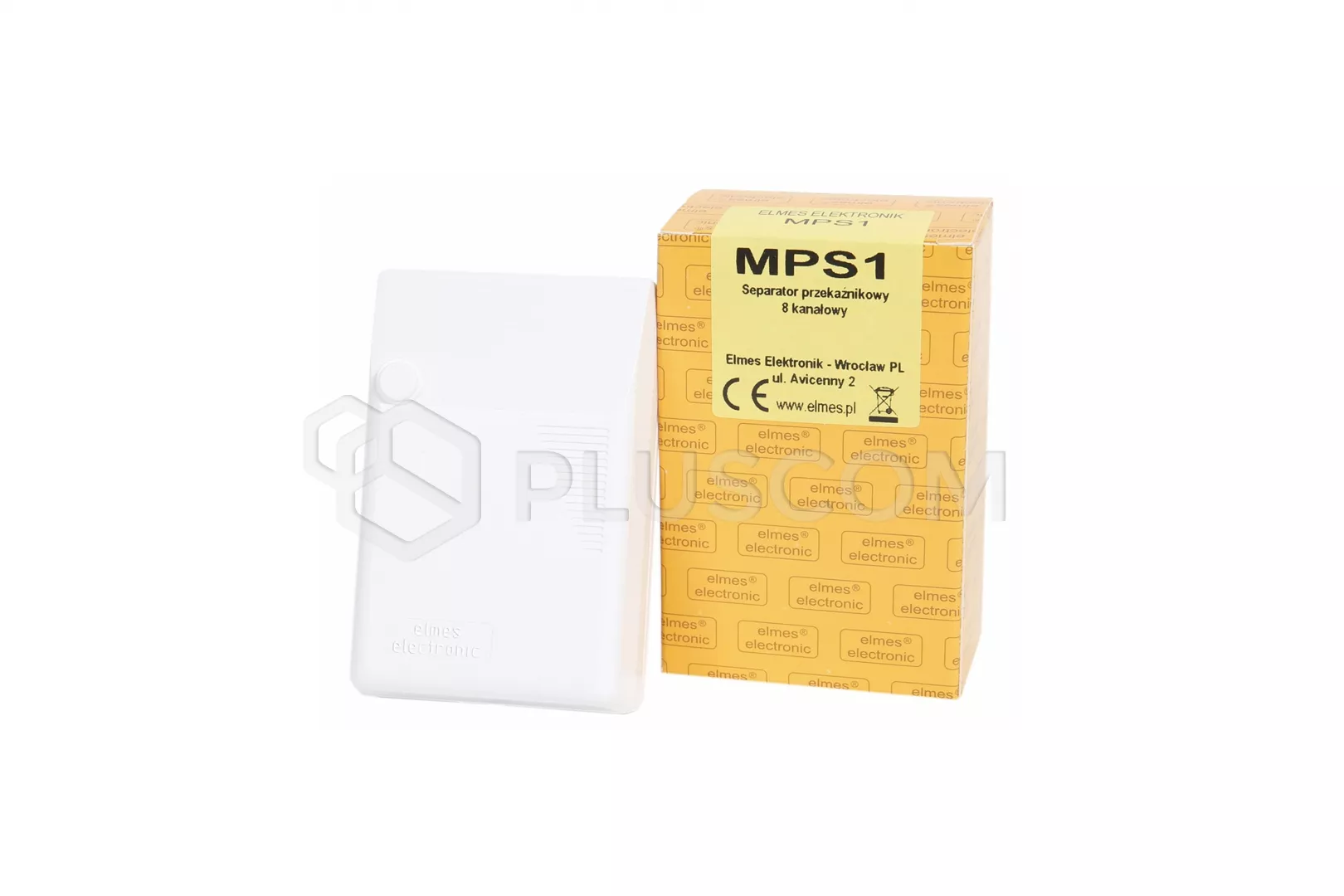

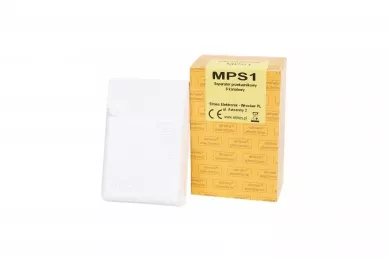

Elmes MPS1 Séparateur de relais à huit canaux

14,12 EUR comprend 22.00% TVA
Code produit: #27243
Fabricant: Elmes
  • Nombre de relais : 8
  • Type de contact : C/NC/NO
  • Tension d'alimentation : 11-15V DC
  • Courant de contact du relais : max. 1A VDC et 0,5A VAC
Livraison et taxes:
Italie TVA: 22.00% modifier
Frais d'expédition à partir de :
12,35 EUR
Modes de paiement:
Nous pouvons livrer des colis dans la plupart des pays du monde, les frais de port sont calculés dans le panier. Le prix du produit varie en fonction de la TVA du pays de destination.

Elmes MPS1 Séparateur de relais à huit canaux

Le séparateur de relais est conçu pour commuter les signaux provenant d'un maximum de huit dispositifs externes, par exemple des caméras vidéo. Il est équipé de relais électromagnétiques, qui sont activés lorsque les entrées de commande sont court-circuitées à +12VDC.

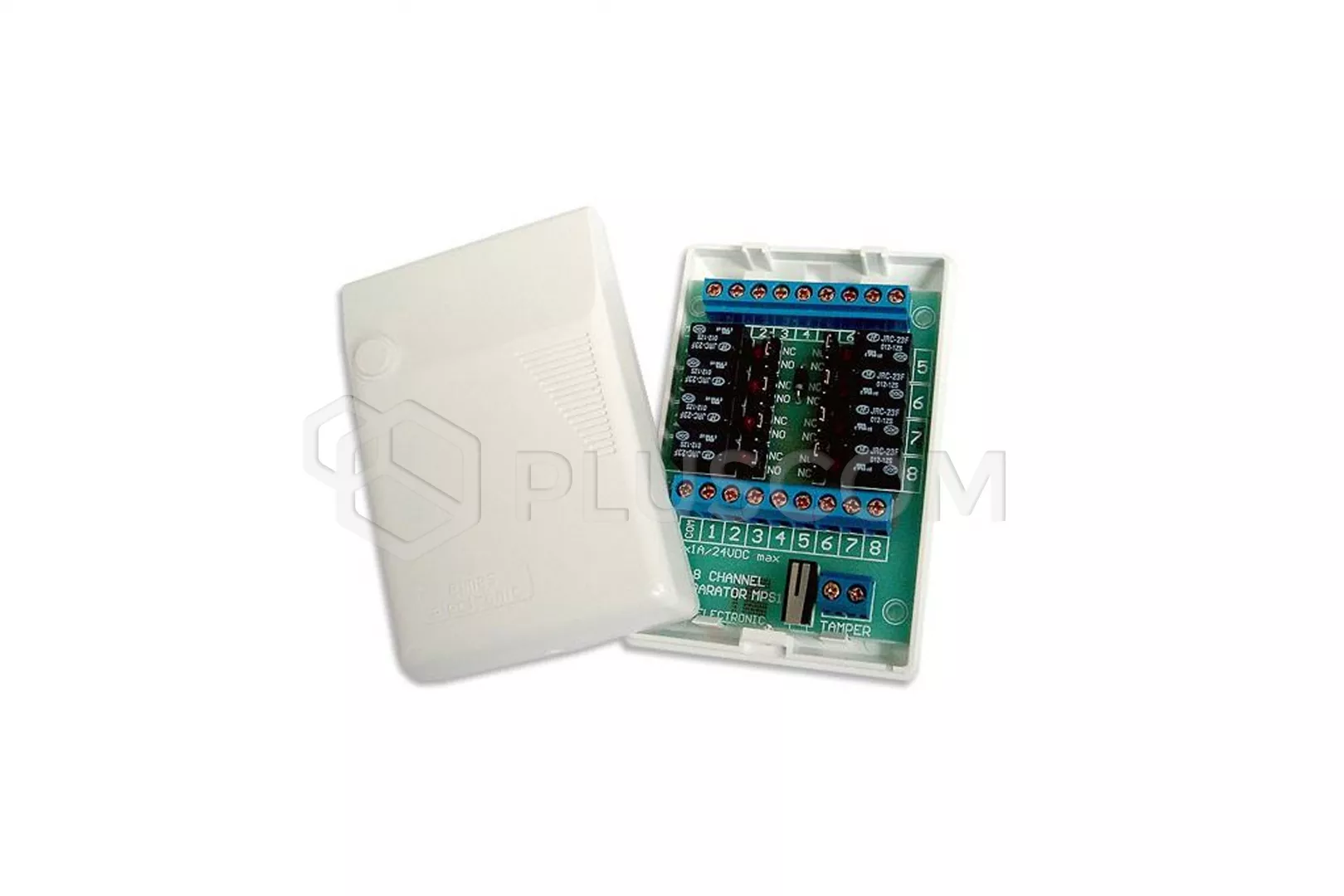

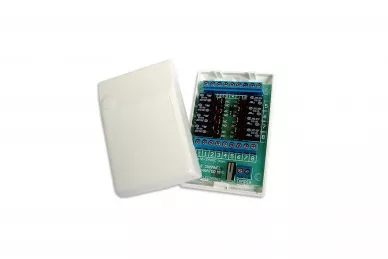

Les huit sorties de relais du séparateur, dont les modes de fonctionnement NO ou NC sont sélectionnables, sont reliées à un bornier doté d'une borne commune COM. L'activation de chaque relais est signalée par l'allumage d'une LED située à côté. Les relais sont équipés de diodes de protection contre les surtensions et le circuit est protégé contre les dommages en cas d'inversion de la tension d'alimentation.

Le module est équipé d'un interrupteur d'autoprotection TAMPER pour l'ouverture du boîtier. Le mode de fonctionnement des sorties de relais NO (normalement ouvert) ou NC (normalement fermé) est sélectionné à l'aide de cavaliers. Le dispositif peut être utilisé dans une large gamme de températures ambiantes et l'utilisation du module à l'extérieur nécessite une protection contre les intempéries.

Caractéristiques du MPS1
  • Le module MPS1 est destiné à la séparation galvanique des signaux contrôlant des dispositifs externes tels que des caméras, des serrures, des sirènes, etc.
  • 8 canaux, LED dans chaque canal indiquant l'activation
  • Mode NO ou NC de chaque sortie relais
  • protection contre l'ouverture du boîtier avec interrupteur d'autoprotection
Lors de la conception d'une installation utilisant le module MPS1, il est nécessaire de prendre en compte la charge de courant maximale admissible des relais de 1A/24VDC ou 0,5A/125VAC et le courant maximal tiré de l'entrée "+", en supposant que chaque relais commuté tire environ 20mA.
