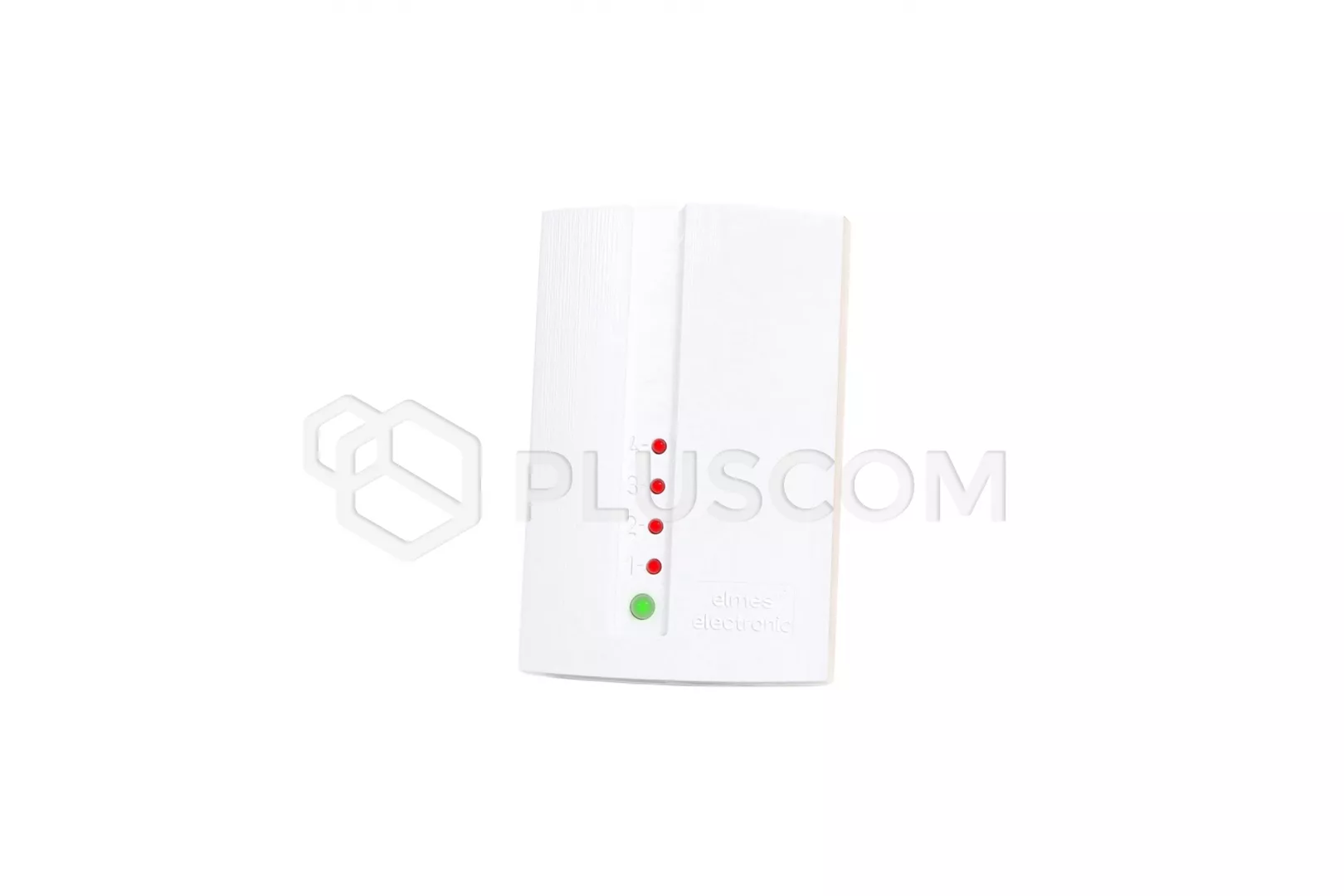

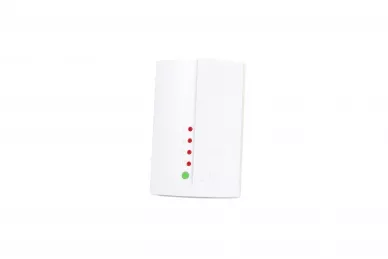

Elmes Moduł WiFi WF-1 Module de contrôle du récepteur

Elmes WiFi Module WF-1 Module de contrôle du récepteur

Le module WF1 est conçu pour contrôler les récepteurs dans la bande 434MHz à l'aide d'un smartphone Android. Il fonctionne uniquement avec les appareils à code variable KEELOQ Elmes (ne fonctionne pas avec le récepteur RP501).

Le module dispose d'un émetteur radio et de 4 sorties relais.
Le contrôle s'effectue uniquement au sein du réseau Wi-Fi local. Il n'est pas possible d'utiliser l'infrastructure Internet (depuis n'importe où dans le monde).

Mode de fonctionnement
Lorsqu'un bouton est pressé sur l'écran du téléphone, une commande assignée à ce bouton est envoyée au WF1, via le réseau WiFi. Cette commande contient le numéro de la télécommande : (1..34) et le numéro du bouton (1..8). En réponse à cette commande, en fonction du numéro de la télécommande, le module WF1 effectue les opérations suivantes :

• lorsque le numéro de la télécommande est compris dans la plage : 1..30 - envoie une transmission radio d'une durée d'environ 1 s, qui correspond à l'appui sur l'un des huit boutons de l'une des 30 télécommandes
• lorsque le numéro de la télécommande se situe dans la plage : 31..34 - commande un relais avec un numéro respectif : 1..4. Dans ce cas, lorsque le numéro du bouton est 1, le relais s'allume en permanence, lorsqu'il est 2, il s'éteint, et lorsqu'il est 3, il s'allume pendant 1,5 seconde.

SPÉCIFICATIONS :

• fréquence : 433,92 MHz
• puissance : 10mW
• 4 sorties relais, 1A/125V, type NO ou NC
• alimentation : 11..18V
• consommation de courant à partir de 12V : 32mA au repos, 93mA lorsque tous les relais sont activés
• plage de température de fonctionnement : -25C à +55C
• dimensions : 96/63/28mm
