Came ZA3P Unité de commande pour portails à 2 vantaux

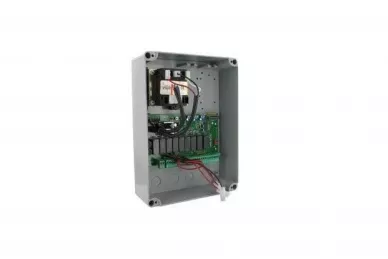

Centrale de commande CAME ZA3P pour portails à 2 vantaux

La centrale de commande ZA3P pour portails à deux vantaux offre une gamme de solutions et de fonctions adaptées aux besoins spécifiques de l'utilisateur. Elle est équipée d'un décodeur radio à deux canaux et est alimentée en 230V AC.
Elle permet d'étendre l'installation avec les accessoires de contrôle et de sécurité nécessaires tels que photocellules, lampe d'avertissement, serrure électrique, carte de fréquence, antenne ou télécommandes. La puissance totale des accessoires ne doit pas dépasser 20 watts.
Le ZA3P dispose d'une entrée pour deux lignes de photocellules et d'une sortie pour une gâche électrique. Toutes les connexions sont protégées par des fusibles.
Il dispose d'une fonction de gestion des fins de course et d'un contrôle de la vitesse de freinage.

Il prend en charge les actionneurs des séries ATI, FAST, FERNI, FROG et KRONO.

La carte de commande permet de contrôler et d'utiliser les fonctions suivantes :

• fermeture automatique en cas de commande d'ouverture
• pré-clignotement de la lampe d'avertissement
• détection d'obstacle si la porte est arrêtée dans n'importe quelle position
• contrôle du couple moteur
• mouvement inverse dans la phase d'ouverture initiale
• freinage en 10 secondes avec vitesse réglable
• gestion des fins de course
• fonctions de contrôle :
• • ouverture/fermeture
  • ouverture/fermeture en mode TOTMAN (opérateur présent)
  • ouverture partielle (fonction FURNACE)
  • STOP
• Réglages :
• • temps de fermeture automatique
  • retard de fermeture par l'actionneur M2
  • temps de fonctionnement

DONNÉES TECHNIQUES

• Alimentation électrique : 230 V 50/60 Hz
• Puissance maximale : 600 W
• Consommation de courant au repos : 60 mA
• Puissance totale maximale des accessoires alimentés en 24 V : 20 W
• Fusibles :
• • Cartes électroniques (alimentation secteur) : 5A
  • Dispositifs de contrôle et accessoires : 1A
  • Accessoires : 1,6 A
  • Serrure électrique : 3,15 A
• Matériau du boîtier : ABS
• Classe de protection : IP54
• Température de fonctionnement : -20°C ~ 55°C

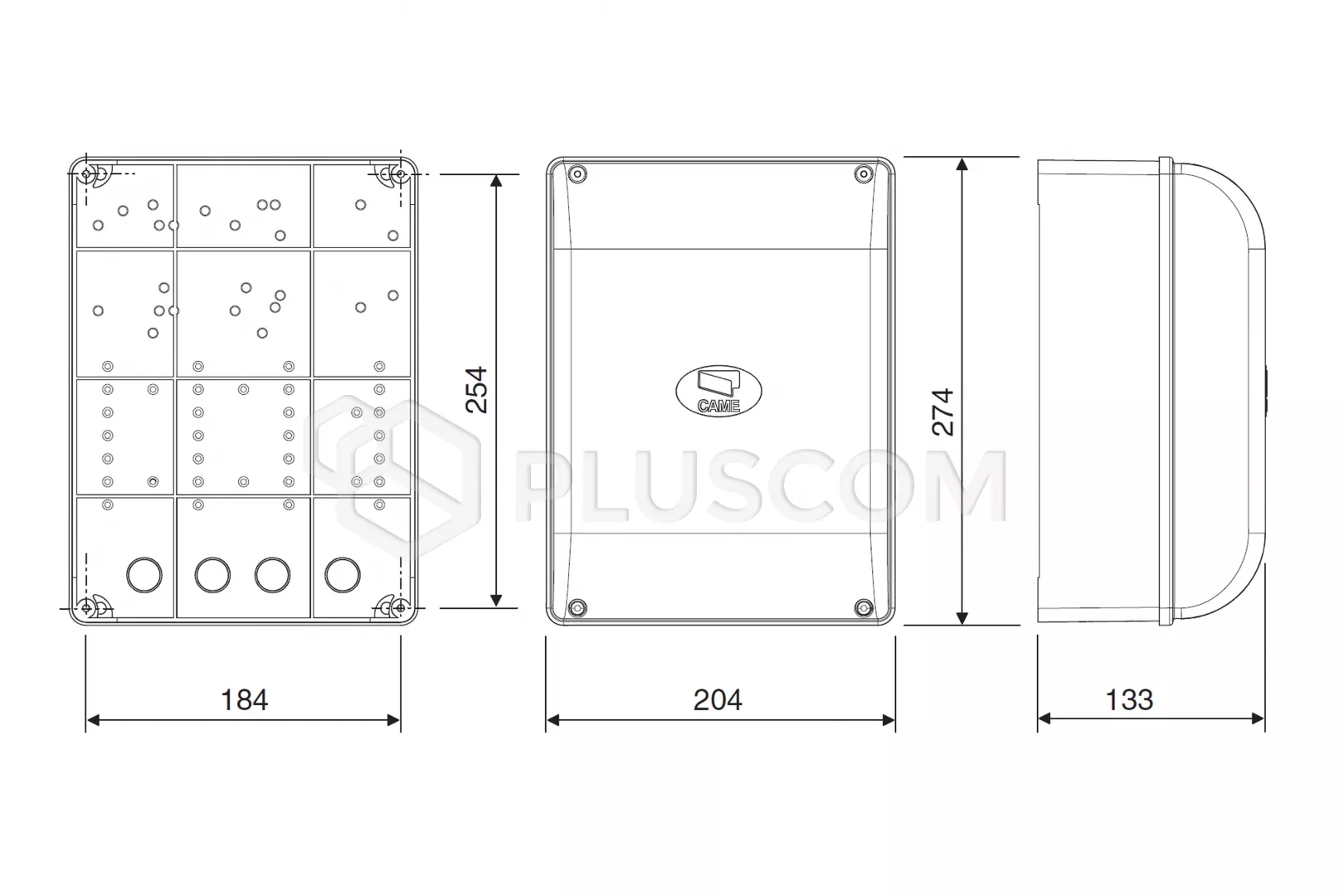

• Dimensions du boîtier : 204×274×133 mm
