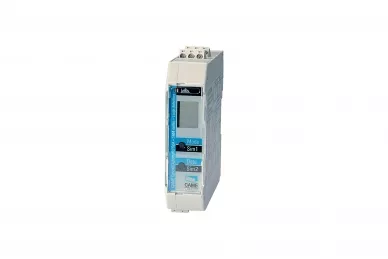

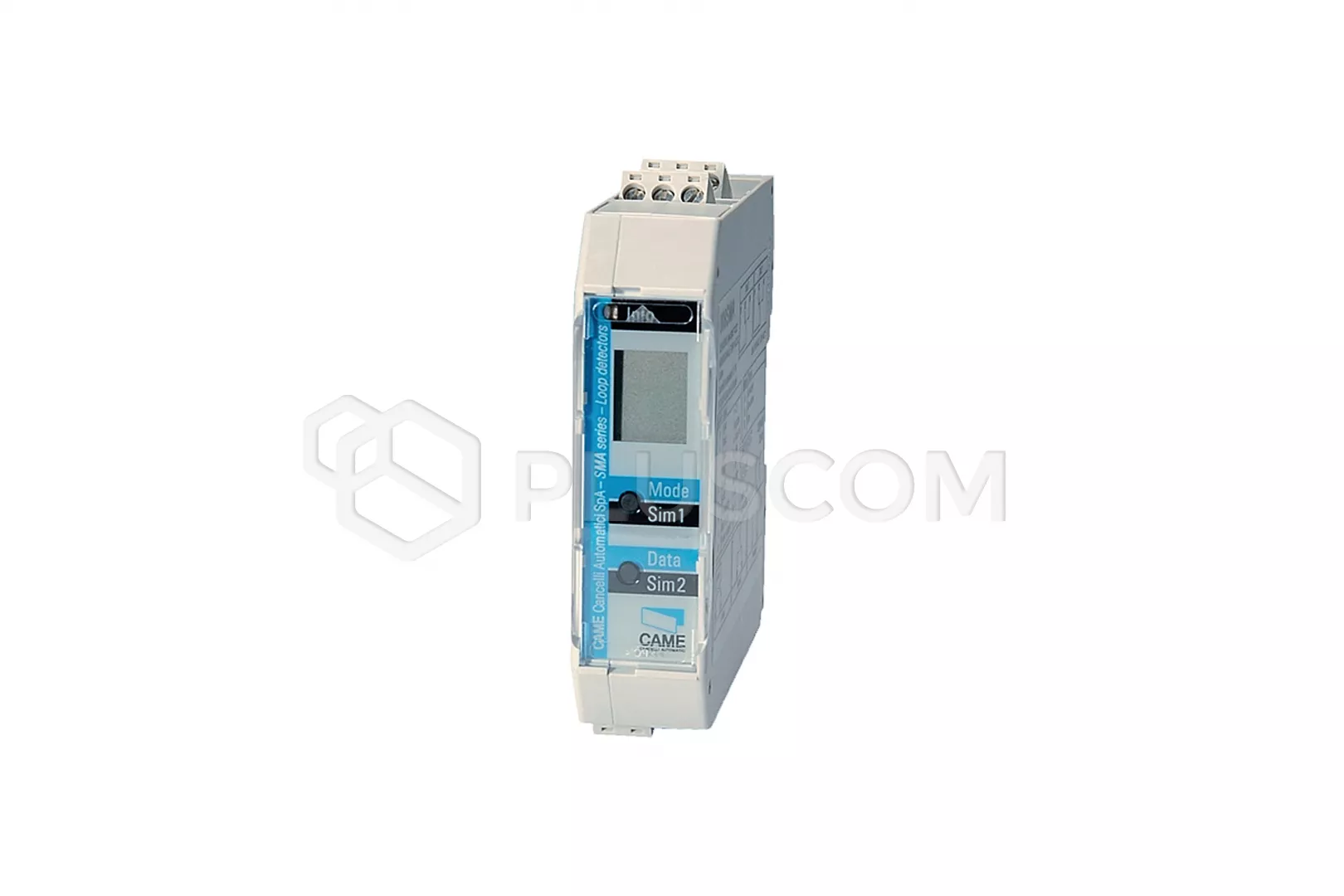

Came SMA Détecteur de boucle inductive monocanal

Détecteur de boucle d'induction à 1 canal CAME SMA

CARACTÉRISTIQUES

• Détection de véhicules pour les portails, les barrières
• parking et contrôle du trafic


Le SMA est un détecteur de véhicules à un canal fonctionnant à 24 V AC-DC. Il est recommandé lorsqu'il est nécessaire de contrôler l'accès et la circulation des véhicules.

Le principe de fonctionnement est basé sur la mesure des changements dans l'induction de la boucle magnétique ; le passage d'une voiture sur la boucle magnétique entraîne une réduction de la valeur de l'induction, qui est lue et mesurée par le capteur. La détection d'un changement d'induction entraîne l'activation d'un relais relié à un équipement externe.

Le détecteur est équipé d'un écran LCD et de deux boutons permettant de programmer les fonctions et les paramètres du détecteur.
Les défauts et les codes d'erreur sont affichés sur l'écran.
La signalisation par LED assure une surveillance continue du détecteur.

DONNÉES TECHNIQUES :

• Tension d'alimentation : 24 VAC
• Consommation électrique : 24 VDC -10% à +20%, max. 1.5 W
• Inductance de boucle : max. 20 à 1000 μH, idéalement 80 à 300 μH
• Câble d'alimentation de la boucle :
• • de 20 à 40 μH : max. 100 m à 1,5 mm²
  • à >40 μH max. 200 m
  • à 1,5 mm², min. paire torsadée 20 fois par mètre
• Résistance à la boucle : < 8 Ω avec le câble d'alimentation
• Relais de sortie (boucle) : max. 240 VAC ; 2 A / 30 VDC ; 1 A ; AC-1
• Relais de sortie (alarme) : max. 40 VACDC ; 0,3 A ; AC-1
• Connexion : bornes enfichables
• Montage du boîtier : montage direct sur rail DIN
• Degré de protection : IP20
• Température de fonctionnement : -20°C à +60°C
• Dimensions : 22.5x94x88 mm
