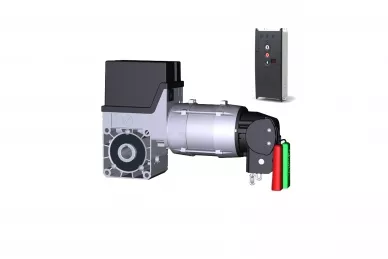

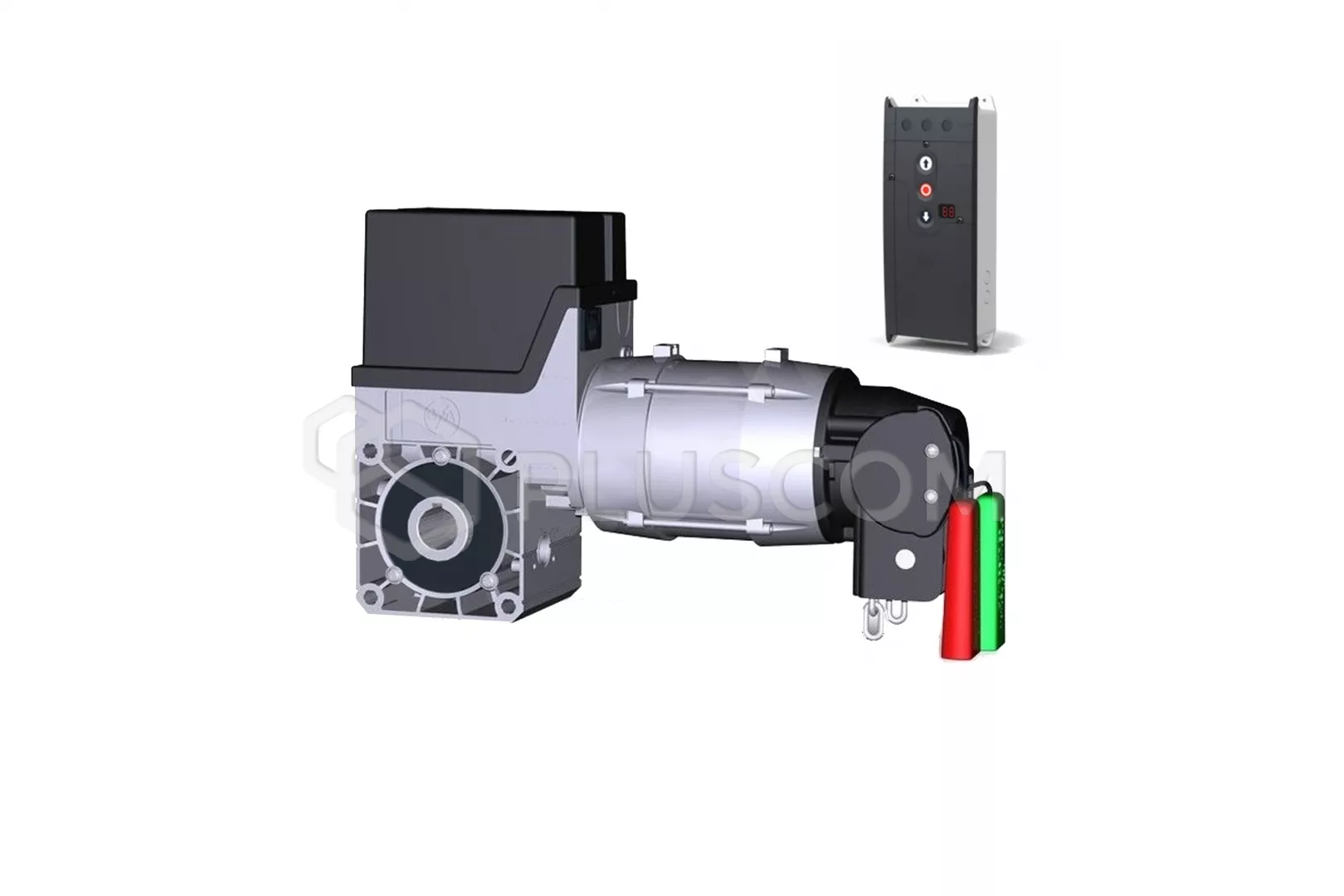

Came PL0128 SE 5 PLUS Kit

CAME PL0128 SE 5 PLUS Set pour portes industrielles jusqu'à 250kg avec unité de contrôle TS970

LE KIT COMPREND

• Actionneur 50 Nm, 400 V
• Contrôle TS970, sans couvercle
• Kit de raccordement TS-B CEE 3N~400 V (5 pôles) avec câble d'alimentation enfichable, longueur 0,7 m
• Kit de couverture TS-B1 noir pour TS970 (petit + grand)
• Câble de connexion DES : 5 m
• Kit de montage de bande optique OSE avec câble spiralé SK, boîte et adaptateurs 11/22 mm x 2
• Support de montage de l'actionneur avec vis
• Câble de rallonge pour la poignée de déclenchement manuel d'urgence (rouge-vert)
• Cale de montage complète jusqu'à Ø 25,4 mm (B 6,35 x 9,525 x 130)
• D-BAL pour l'unité de commande TS970

L'opérateur SE 5 est parfaitement conçu et adapté aux portes industrielles sectionnelles jusqu'à 250 kg avec équilibrage des masses.
La motorisation peut être montée directement sur l'arbre d'entraînement de la porte sectionnelle (pour les arbres d'un diamètre de 25,4 mm) et dispose de toutes les fonctions nécessaires à un fonctionnement correct, conformément à la norme DIN EN 13241.

FONCTIONS PRINCIPALES PLUS

• Changement du sens de rotation par clavier
• Réglage rapide des positions finales et de toutes les fonctions à partir du niveau de l'opérateur
• Mode de fonctionnement sélectionnable :
• • CLOSE/OTW mode veille
  • Mode veille CLOSE/ON/OFF
  • Mode veille avec bande de contact active
  • Verrouillage auto-maintien/OTW
• Reconnaissance automatique du type de bord de fermeture et du système d'analyse :
• • Bande de contact optique
  • 8K2 Principe du contact NO
  • Principe de contact 1K2 normalement fermé avec test
• Fermeture automatique temporisée réglable de 1 à 240 secondes (possibilité de marche/arrêt) :
• • Le portail se ferme automatiquement lorsque la position finale supérieure ou la position intermédiaire est atteinte après l'écoulement du temps programmé.
  • Possibilité de recompter le temps après l'activation de la cellule photoélectrique
• Position intermédiaire réglable avec possibilité de programmation individuelle
• Réglage du nombre de fois que la barre de contact peut être actionnée pendant la fermeture automatique temporisée (1-10)
• Temps d'inversion réglable pour le déclenchement de la bande de contact

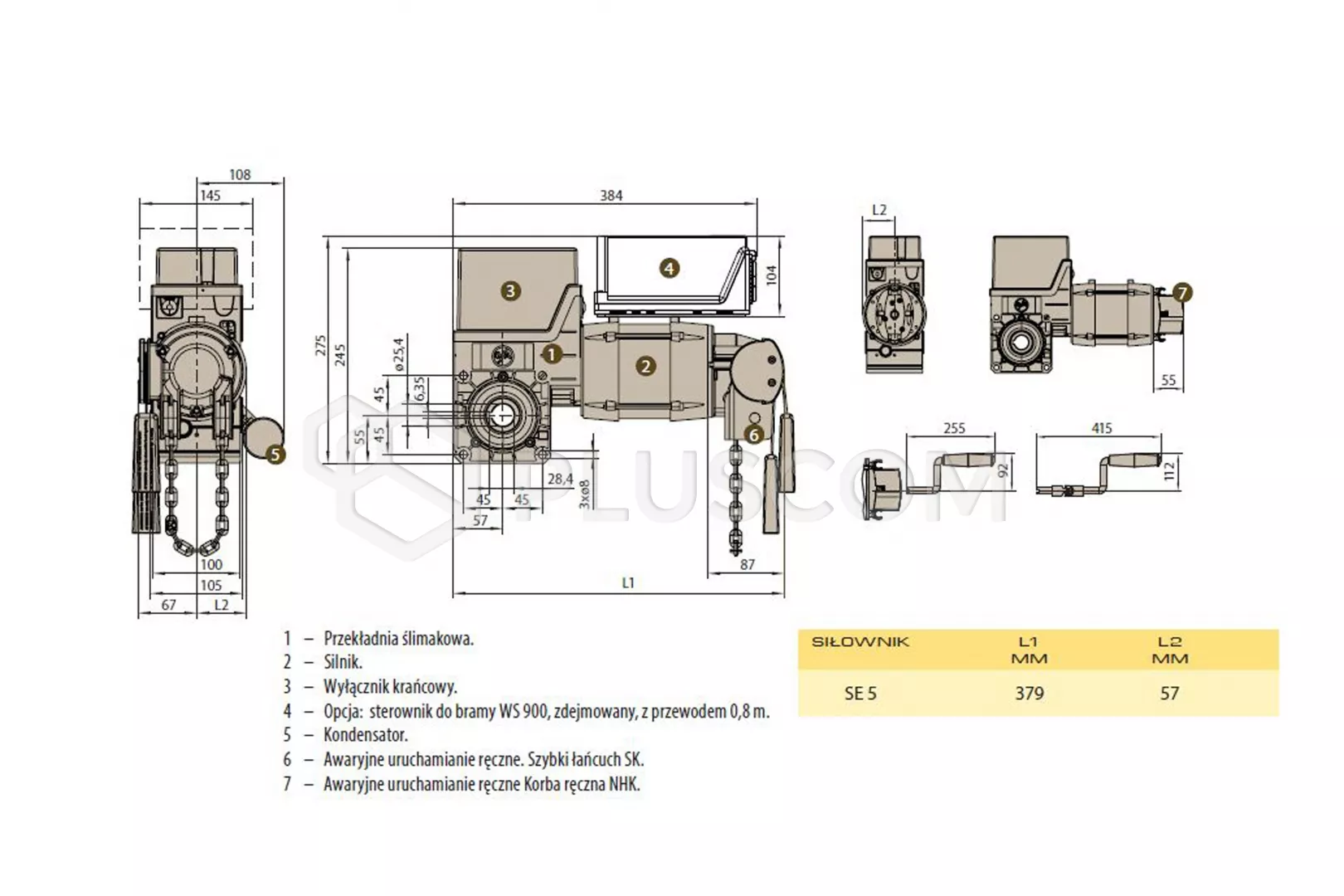

DONNÉES TECHNIQUES

• alimentation : 400V
• puissance du moteur : 300 W
• courant de travail/maximum 1,1 A/1,9 A
• couple de transmission : 50 Nm
• Vitesse de rotation à distance : 24 tr/min
• couple de retenue : 200 Nm
• poids maximal de la porte : 2500 N
• arbre de décollage Ø 25,4 mm
• nombre maximum de démarrages par heure : 12
• poids de l'entraînement : 15 kg
