Kit CAME BKS22AGS pour portails coulissants de 2200kg

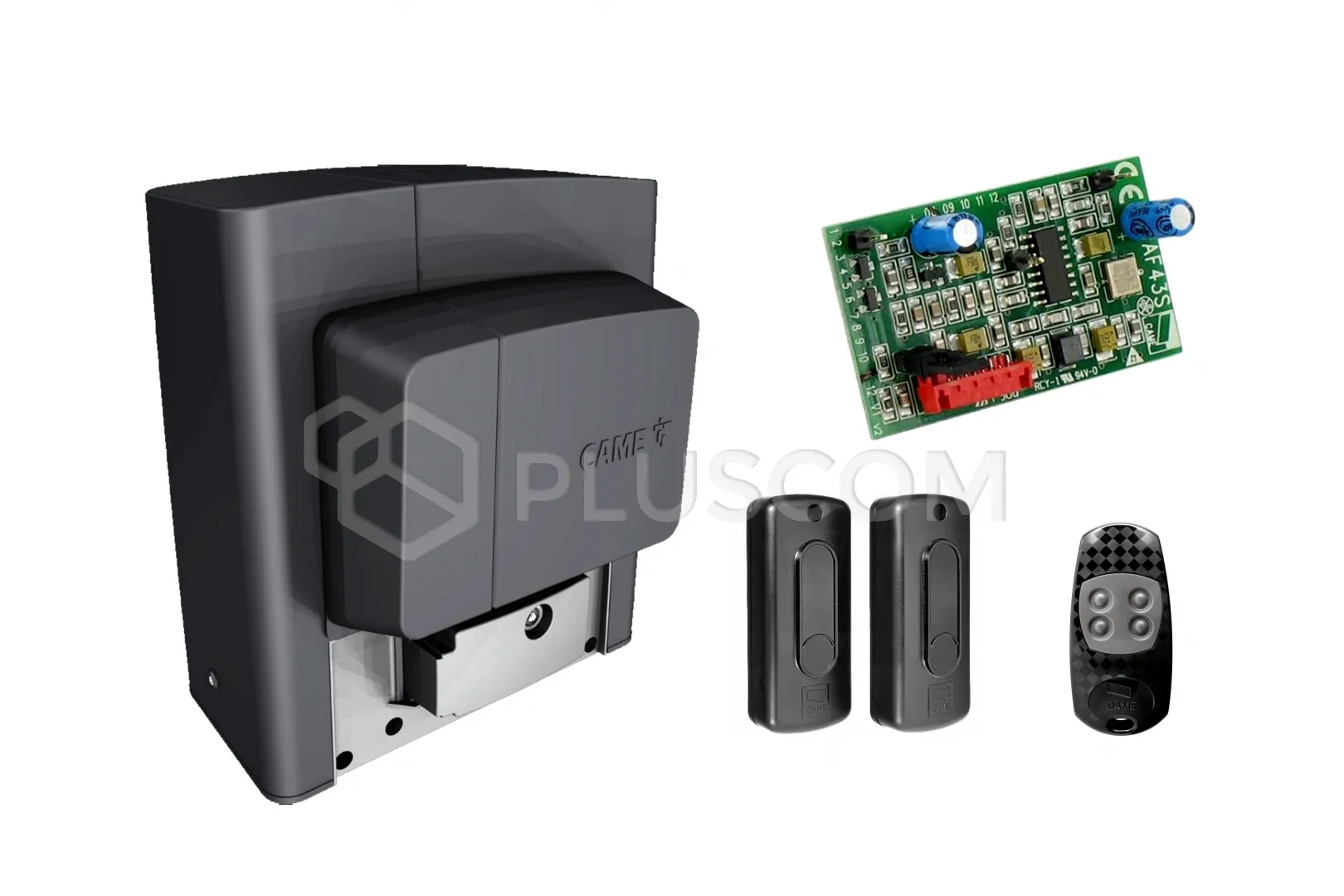

LE KIT COMPREND :
|
Came BKS22TGS Kit
|
Opérateur série BK est une solution fiable pour les entraînements groupés dans les lotissements, les usines, les bâtiments publics, etc., ainsi que pour une utilisation intensive.
Il est équipé d'une unité de commande avec écran graphique, d'un décodeur radio intégré et d'interrupteurs de fin de course mécaniques.
Les principaux avantages du variateur et de l'ensemble sont les suivants :
- possibilité de connexion au cloud grâce à la technologie CAME CONNECT
- autodiagnostic des dispositifs de sécurité
- possibilité d'installer des interrupteurs de fin de course magnétiques
- contrôle direct des claviers et des lecteurs CAME au moyen de cartes R700 et R800
- possibilité de connecter le système RIO
- Centrale avec écran clair et menu simple
- Possibilité de mémoriser jusqu'à 250 utilisateurs différents
- module roue dentée - 4
- possibilité de connecter une bande de sécurité de résistance 8k2Ω
Le variateur est compatible avec la technologie CAME CONNECT pour une gestion avancée et un contrôle à distance de l'installation.
Unité de contrôle ZT6 est équipée d'un décodeur radio à deux canaux et est alimentée par 230V AC ou 400V AC (triphasé).
L'entrée du panneau de commande est protégée par un fusible de 8 A, tandis qu'un fusible de 2 A est chargé de protéger les commandes basse tension (24 V).
L'unité de commande ZT6 est équipée d'un verrouillage de sécurité et de 3 boutons déjà câblés (arrêt, ouverture, fermeture) situés sur le couvercle du boîtier.
CARACTÉRISTIQUES AVANCÉES DE L'UNITÉ DE COMMANDE :
- fermeture automatique
- ouverture partielle - porte piétonne
- détection d'obstacle si la porte est arrêtée dans n'importe quelle position
- Fonction TOTMAN (opérateur présent)
- clignotement de la lampe de pré-alerte
- fonction de test de sécurité
- fonctions de contrôle possibles :
- ouverture/fermeture
- ouverture/fermeture en mode TOTMAN (opérateur présent)
- ouverture/arrêt/fermeture
- ouverture partielle (fonction WALK)
- STOP
- temps de fermeture automatique
- temps d'ouverture partielle
Télécommande AT04EV fournit une commande radio avec un code flottant dynamique de 433,92 MHz, qui offre un haut niveau de sécurité d'utilisation et rend le code impossible à copier.
Chaque fois que l'on appuie sur le bouton de l'émetteur, l'une des plus de 4 milliards de combinaisons de codes possibles est envoyée selon un algorithme complexe que seul le récepteur peut déchiffrer. Cette technique rend impossible le clonage du code envoyé.
Photocellules DIR se distinguent par leur conception moderne et leur très petite taille. Grâce à la classe de protection IP54 et aux accessoires de montage appropriés, les photocellules DIR peuvent être montées aussi bien à l'intérieur qu'à l'extérieur.
Leur conception modulaire permet de les installer à différentes hauteurs.
Le principe de fonctionnement de la cellule photoélectrique DIR est basé sur la synchronisation entre l'émetteur et le récepteur - cet événement se produit lorsque l'alimentation est appliquée. Cela signifie que chaque récepteur ne fonctionne qu'avec son émetteur correspondant, éliminant ainsi la possibilité d'interférences provenant de sources externes.
Carte de fréquence AF43SLa carte de fréquence AF43S, incluse dans le kit, fonctionne à 433,92 MHz et prend en charge les codes fixes TOP et TAM et les codes flottants ATOMO.
DONNÉES TECHNIQUES :
- Poids maximum de la porte : 2200 kg
- Longueur maximale du portail : 23 m
- Alimentation de la carte de contrôle : 230-400V AC triphasé
- Alimentation du moteur : 230-400V AC triphasé
- Consommation de courant : 1,5 A
- Puissance maximale : 520 W
- Vitesse de déplacement : 10,5 m/min
- Rendement : 50
- Force de poussée : 1650 N
- Engrenage : Module 4
- Boîtier : IP54
- Température de fonctionnement : -20 ~ 55°C
- Poids : 21 kg
- Dimensions : 360×325×255 mm
