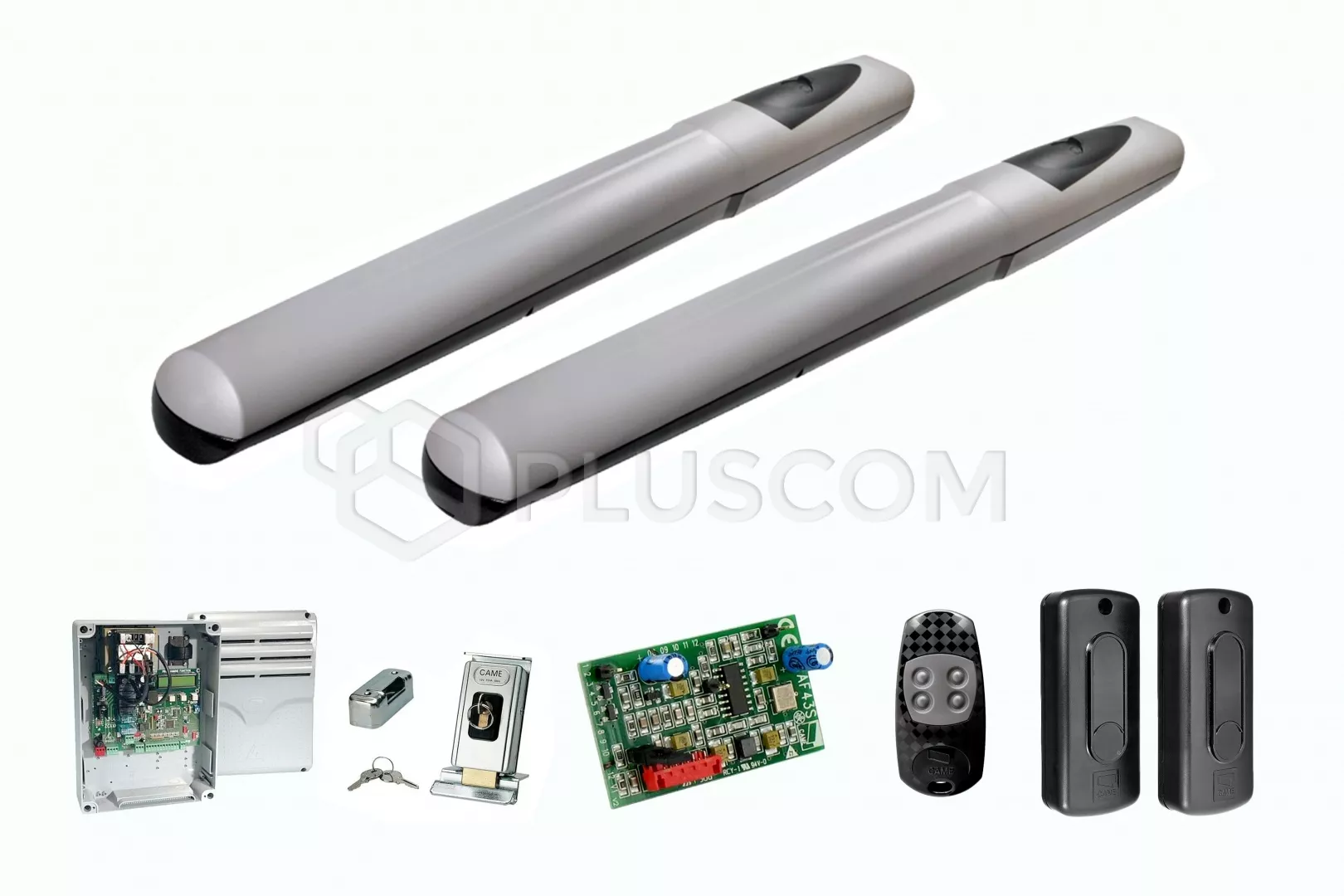

CAME Set AXO pour portails battants avec poids max. du vantail 300kg et max. longueur de 7m

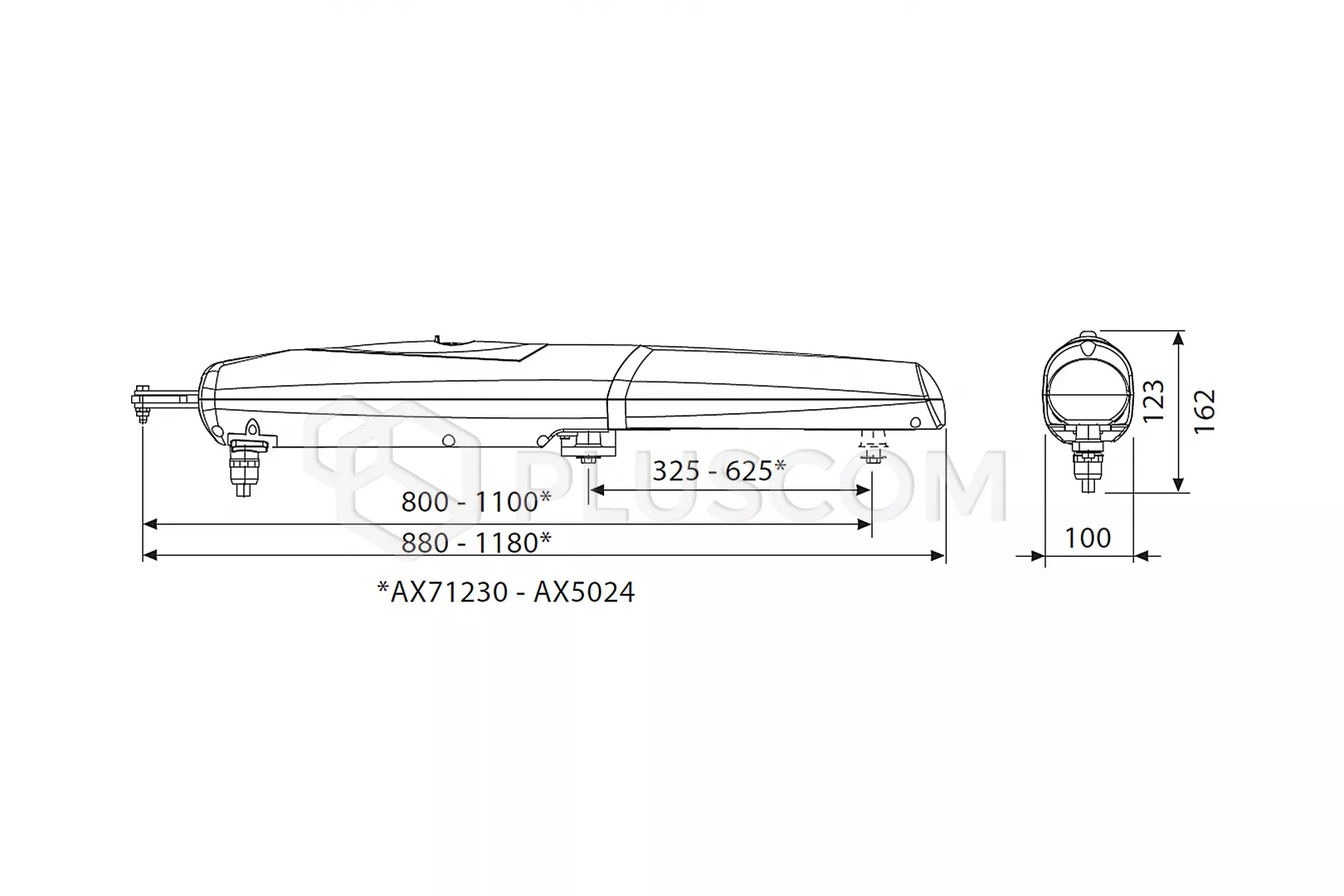

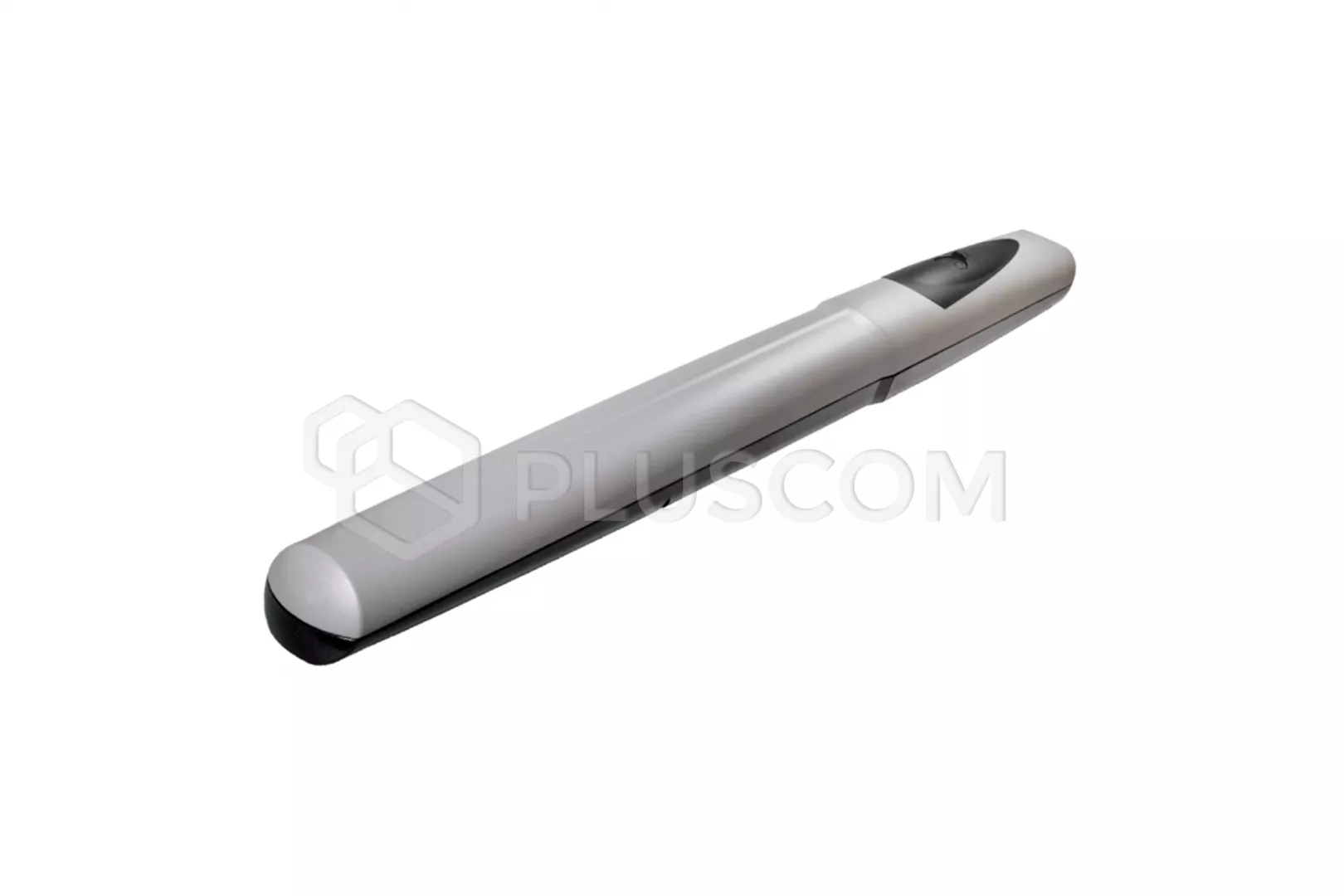

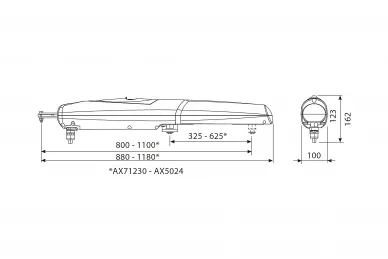

Actionneur électromécanique autobloquant AX71230 est conçu pour l'automatisation des portails battants utilisés dans les bâtiments résidentiels de moyenne et grande taille, avec une longueur de vantail maximale de 7 m et de 300 kg. Il offre une durabilité et une sécurité maximales.
L'opérateur est doté d'un encodeur intégré qui contrôle la vitesse du motoréducteur, ce qui permet de contrôler la force générée. Les forces d'impact générées lors du mouvement de la porte sont conformes aux normes européennes.
Si la porte est ouverte par vent fort, le vantail peut se refermer.
AVANTAGES DU PRODUIT
- alimentation du moteur : 230V
- système de découplage avec clé de déverrouillage
- possibilité de gérer le mouvement et le freinage de la porte
- fonctionnement sûr et fiable
- Technologie testée EN
- encodeur intégré
- Temps d'ouverture du vantail à 90° : 40s
- programmable pour l'ouverture partielle de la porte
- test des dispositifs de sécurité avant chaque mouvement de la porte
- la vis sans fin à 2 départs élimine l'usure du manchon de traction
- protection thermique du moteur

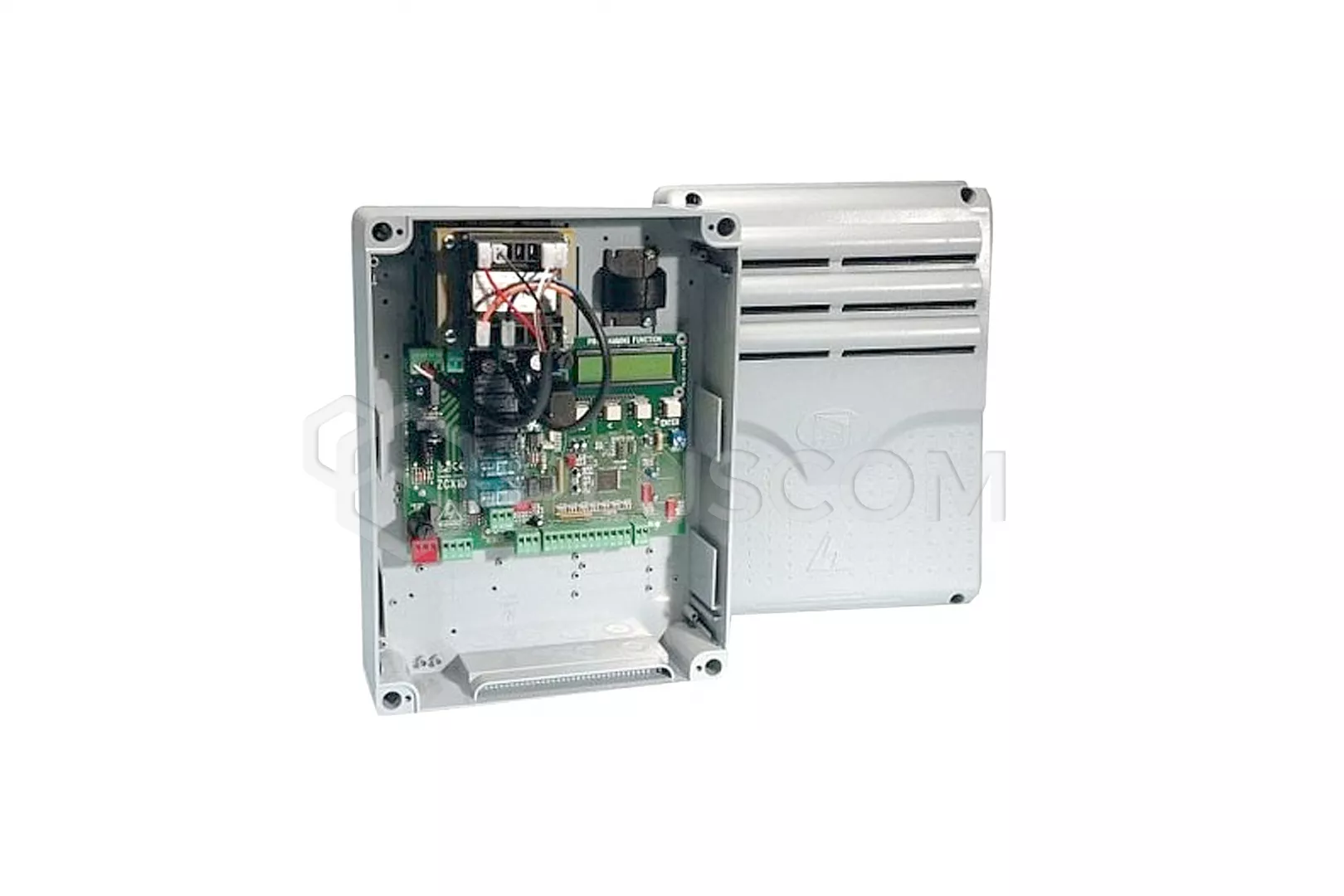

Unité de contrôle ZM3E pour portails à deux vantaux offre une gamme de solutions et de fonctions adaptées aux besoins spécifiques de l'utilisateur. Elle est équipée d'un décodeur radio à deux canaux et est alimentée en 230V AC.
Il permet d'ajouter à l'installation les accessoires de contrôle et de sécurité nécessaires, tels que les cellules photoélectriques, le feu d'avertissement, la serrure électrique, la carte de fréquence, l'antenne ou les télécommandes. La puissance totale des accessoires ne doit pas dépasser 35 W.
Le ZM3E dispose d'une entrée pour deux lignes de photocellules et d'une sortie pour une gâche électrique. Toutes les connexions sont protégées par des fusibles.

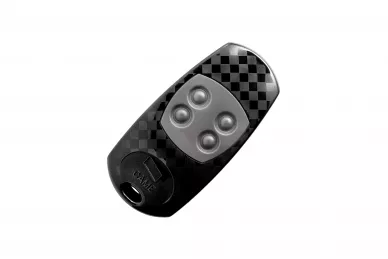

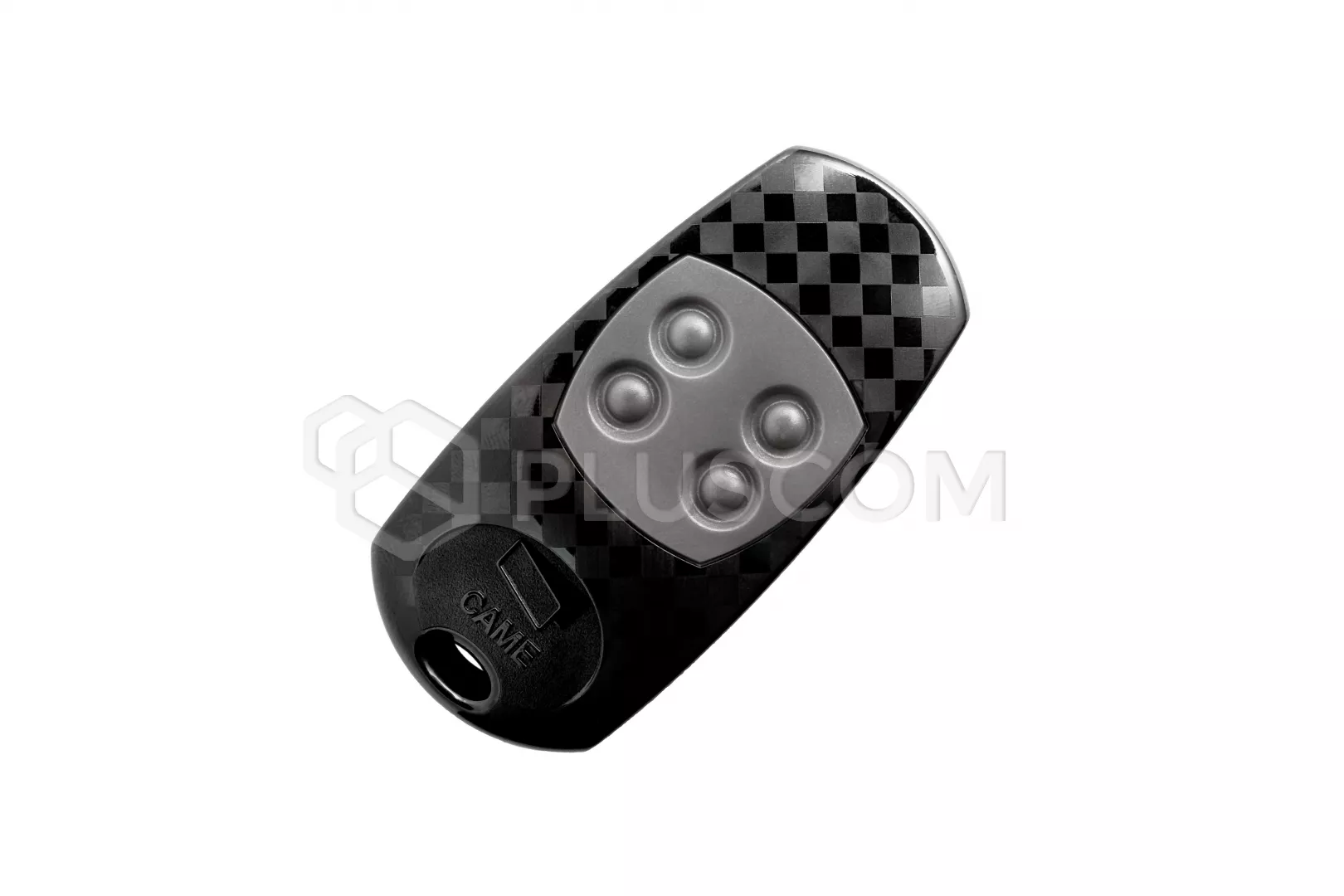

Télécommande AT04EV fournit une commande radio avec un code variable dynamique de 433,92 MHz, ce qui donne un haut niveau de sécurité d'utilisation et rend le code impossible à copier.
Chaque fois que l'on appuie sur le bouton de l'émetteur, l'une des plus de 4 milliards de combinaisons de codes possibles est envoyée selon un algorithme complexe que seul le récepteur peut déchiffrer. Cette technique rend impossible le clonage du code envoyé.

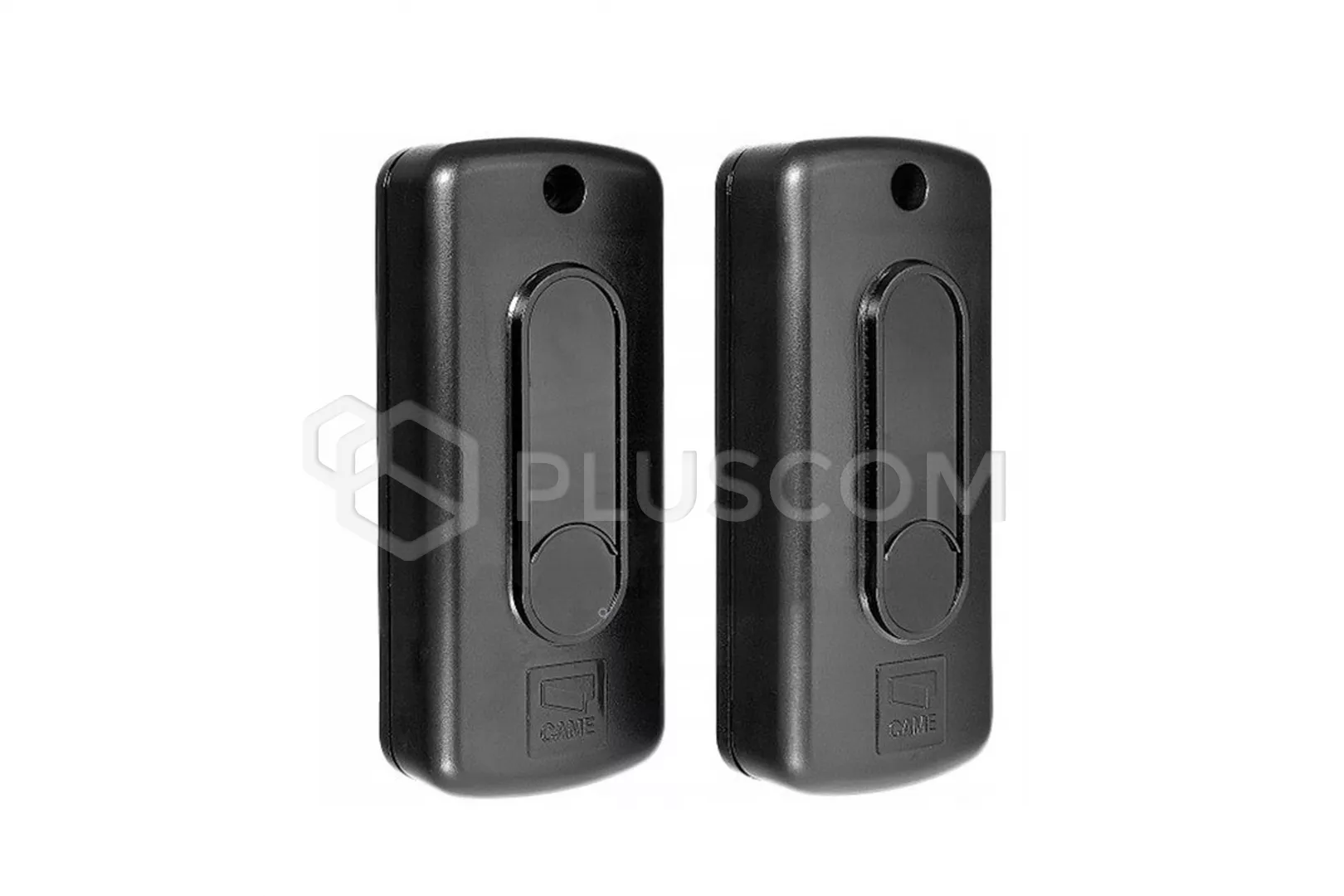

Photocellules DIR se distinguent par leur conception moderne et leur très petite taille. Grâce à la classe de protection IP54 et aux accessoires de montage appropriés, les photocellules DIR peuvent être montées aussi bien à l'intérieur qu'à l'extérieur.
Leur conception modulaire permet de les installer à différentes hauteurs.
Le principe de fonctionnement de la cellule photoélectrique DIR est basé sur la synchronisation entre l'émetteur et le récepteur - cet événement se produit lorsque l'alimentation est appliquée. Cela signifie que chaque récepteur ne fonctionne qu'avec son émetteur correspondant, éliminant ainsi la possibilité d'interférences provenant de sources externes.

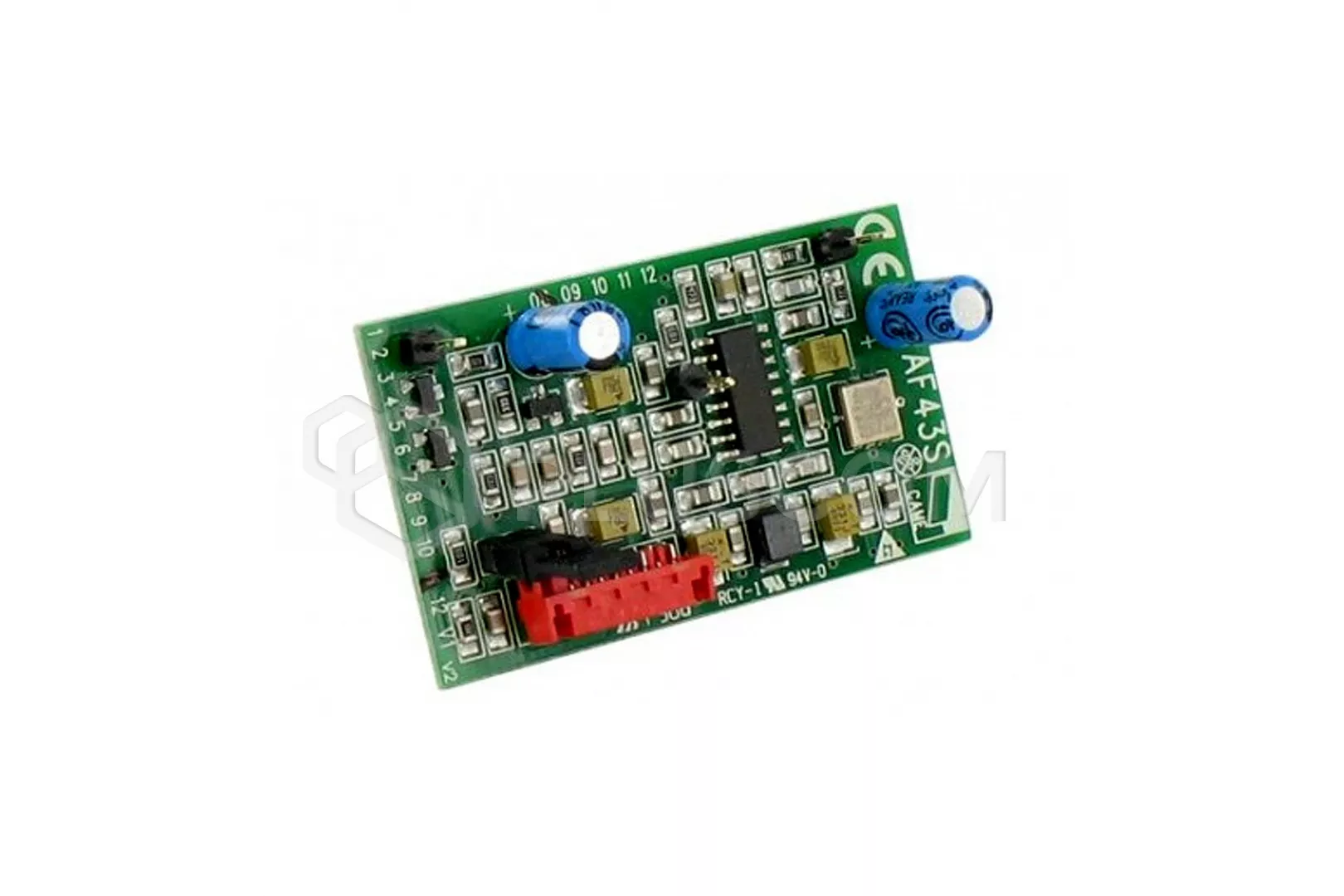

Carte de fréquence AF43SLa carte de fréquence AF43S, incluse dans le kit, fonctionne à 433,92 MHz et prend en charge les codes fixes TOP et TAM et les codes flottants ATOMO.

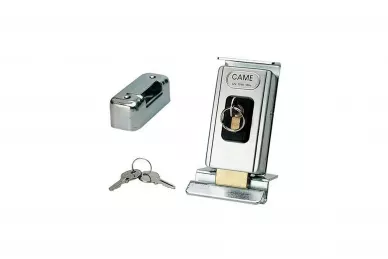

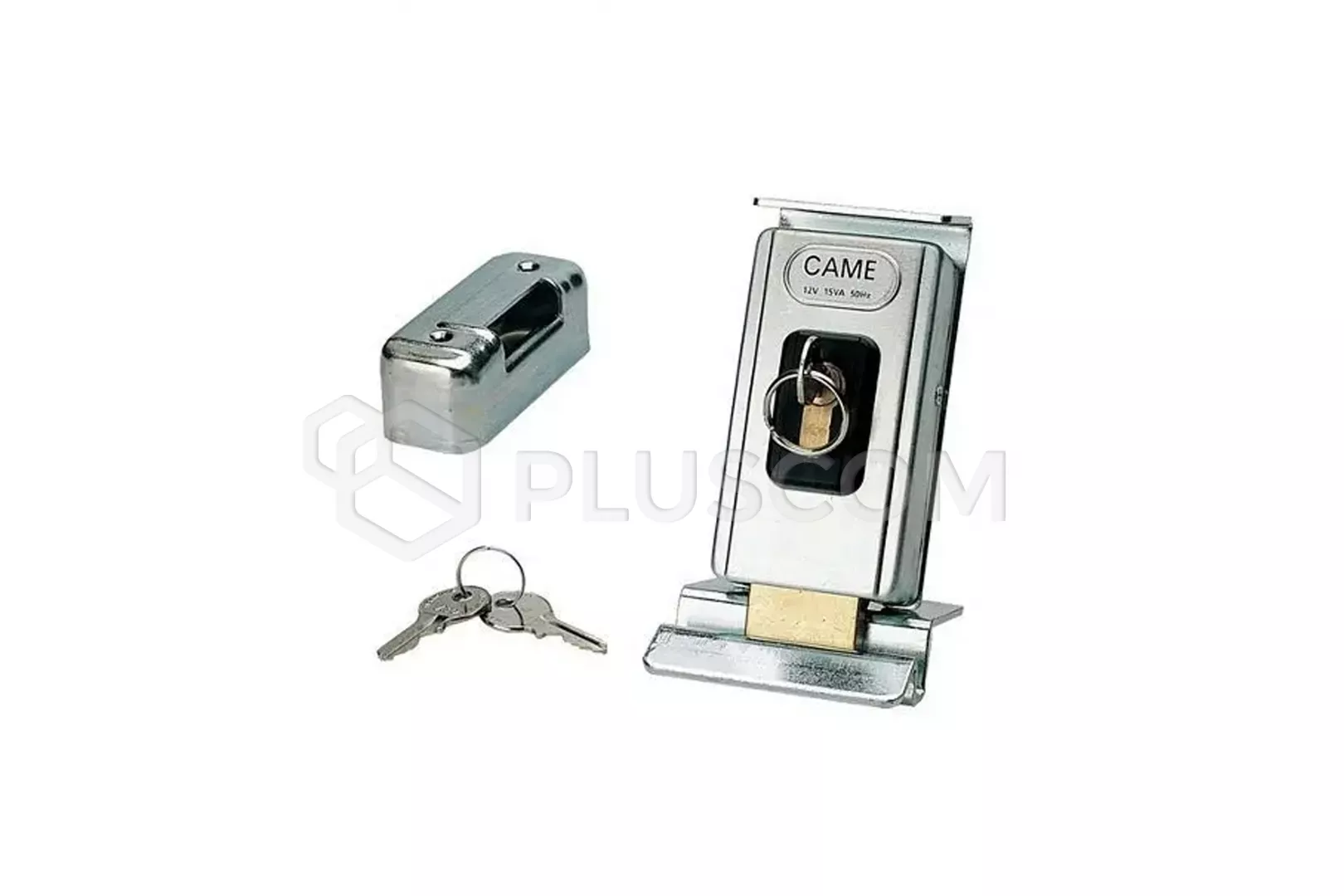

LOCK81 est une serrure électromagnétique universelle à cylindre unique.Il est obligatoire si les ailes ont une longueur supérieure à 3 mètres.
- pour montage vertical sur le vantail de la porte
- alimentation 12 V AC/DC
SPÉCIFICATIONS TECHNIQUES
- alimentation : 230V 50/60 Hz
- alimentation du moteur : 230V
- consommation de courant du moteur : 1.5A
- puissance maximale : 175W
- cycle d'utilisation : fonctionnement intensif
- poussée : 500 ÷ 4500 N
- temps d'ouverture (jusqu'à 90°) : 40s
- degré de protection : IP44
