CAME ATS SAFE ATOMO set pour portails battants avec poids max. du vantail de 400 kg et max. longueur 3m

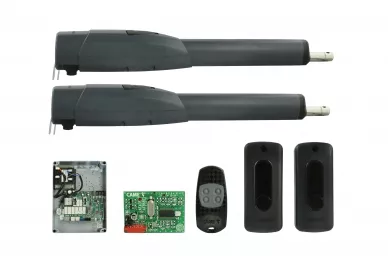

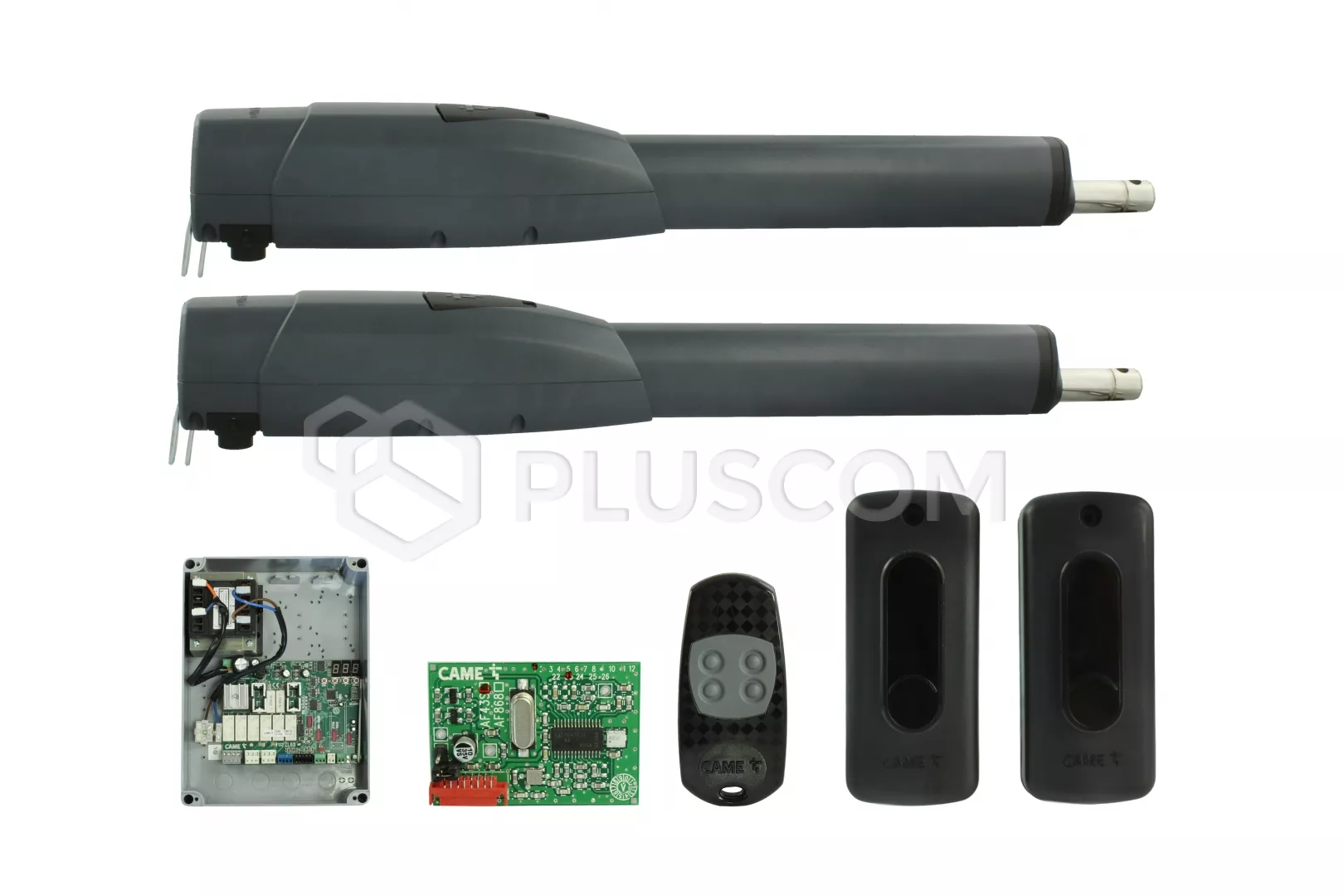

L'ENSEMBLE COMPREND :
|
Came ATS SAFE ATOMO Kit
|
Actionneur électromécanique autobloquant ATS30DGM est conçu pour un fonctionnement intensif et possède des interrupteurs de fin de course intégrés pour l'ouverture et la fermeture. En outre, grâce à l'entraînement axial, l'actionneur est mince et son fonctionnement est souple et silencieux.
Le bras télescopique en acier est protégé par un boîtier en aluminium pour résister aux intempéries. Les couvercles métalliques supérieur et inférieur s'ouvrent facilement pour une maintenance rapide et aisée.
L'ATS30DGS est doté d'un encodeur intégré, ce qui permet à l'actionneur de gérer idéalement les mouvements - en détectant les obstacles et en ralentissant le mouvement.
Unité de commande ZL65 dispose d'un écran graphique multi-segments pour la programmation de fonctions individuelles, l'affichage de messages et d'une fonction d'autodiagnostic pour les dispositifs de sécurité.
La ZL65 dispose de nombreuses fonctions optionnelles disponibles sous forme de modules supplémentaires qui peuvent être connectés directement à la centrale. Le ZL65 est préparé pour :
- le raccordement du module RGP1 permettant de réduire la consommation d'énergie
- la connexion de la carte électronique RLB39 assurant le fonctionnement en cas de coupure de courant et permettant de charger les batteries
- connexion de la carte d'interface RIO-CONN pour la configuration des accessoires Rio
- connexion du module CONNECT GW pour la commande à distance des automatismes CAME, avec le système CAME CLOUD
Télécommande AT04EV fournit une commande radio avec un code variable dynamique à 433,92 MHz, ce qui donne un niveau élevé de sécurité d'utilisation et rend le code impossible à copier.
Chaque fois que l'on appuie sur le bouton de l'émetteur, l'une des plus de 4 milliards de combinaisons de codes possibles est envoyée selon un algorithme complexe que seul le récepteur peut déchiffrer. Cette technique rend impossible le clonage du code envoyé.
Photocellules DIR se distinguent par leur conception moderne et leur très petite taille. Grâce à la classe de protection IP54 et aux accessoires de montage appropriés, les photocellules DIR peuvent être montées aussi bien à l'intérieur qu'à l'extérieur.
Leur conception modulaire permet de les installer à différentes hauteurs.
Le principe de fonctionnement de la cellule photoélectrique DIR est basé sur la synchronisation entre l'émetteur et le récepteur - cet événement se produit lorsque l'alimentation est appliquée. Cela signifie que chaque récepteur ne fonctionne qu'avec son émetteur correspondant, éliminant ainsi la possibilité d'interférences provenant de sources externes.
Carte de fréquence AF43SLa carte de fréquence AF43S, incluse dans le kit, fonctionne à 433,92 MHz et prend en charge les codes fixes TOP et TAM et les codes flottants ATOMO.
SPÉCIFICATIONS TECHNIQUES :
- alimentation : 230V 50/60 Hz
- alimentation du moteur : 24V DC
- consommation de courant du moteur : 8A
- puissance maximale du moteur : 80W
- cycle de travail : intensif
- poussée : 400 ÷ 3000 N
- temps d'ouverture (jusqu'à 90°) : 15 - 30 s
- degré de protection : IP54
- dimensions : 160x150x920mm
- Poids : 7,5 kg
Pour assurer une fermeture efficace et fiable et pour protéger les engrenages, il est recommandé d'installer une serrure électrique. Si les vantaux sont supérieurs à 3m, une gâche électrique est obligatoire.
,
