Boîtier Pulsar AWO205EI pour panneaux de contrôle SATEL avec transformateur

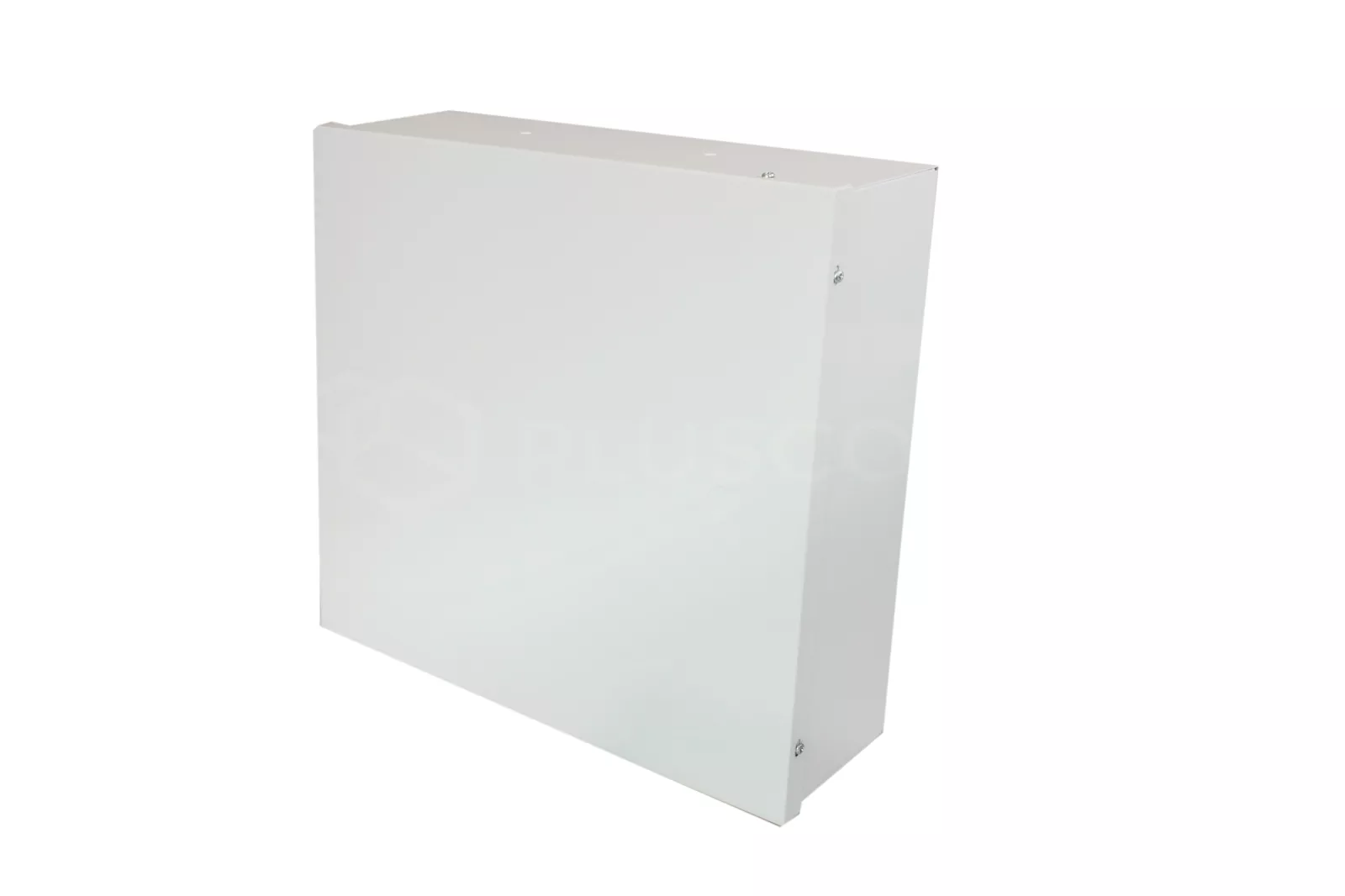

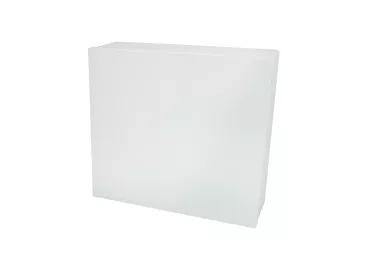

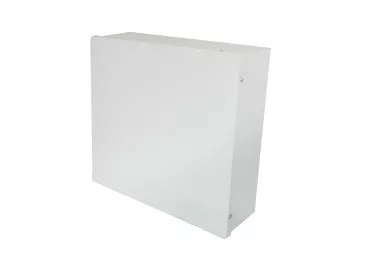

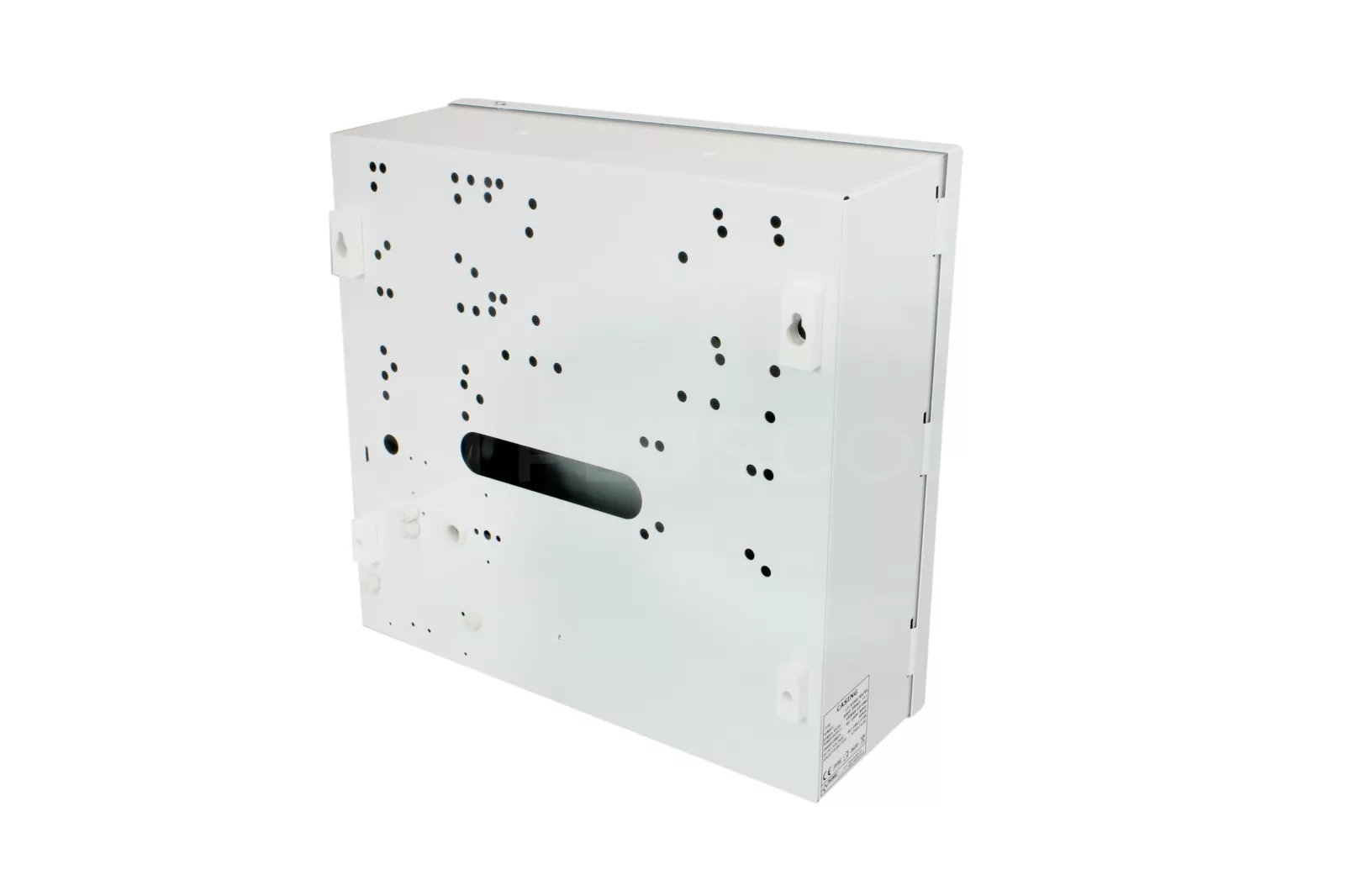

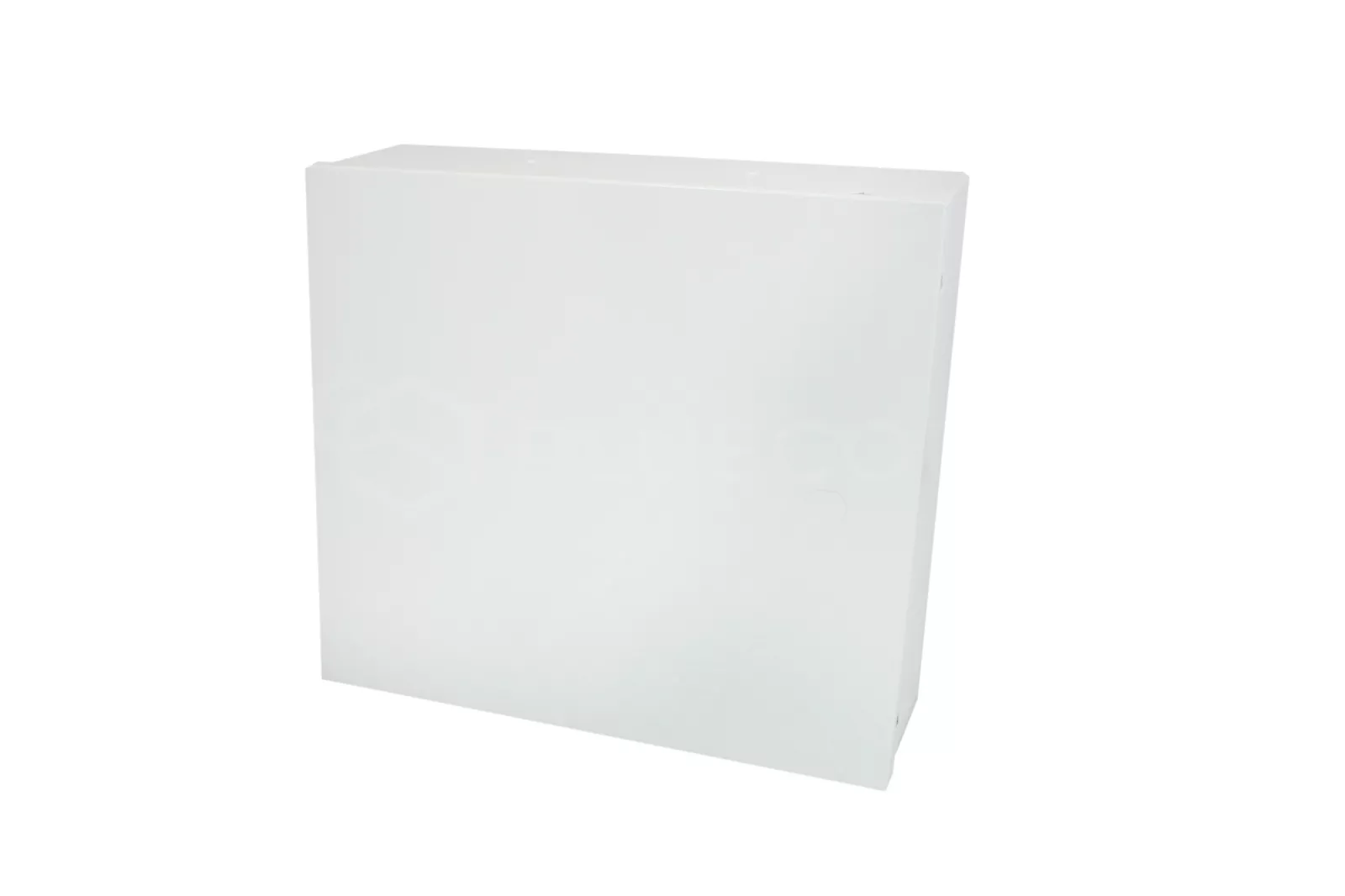

Boîtier en saillie Pulsar AWO205 17/EI40/SATEL est conçu pour le montage :

• un panneau de contrôle et des modules additionnels optionnels
• le contrôleur du système KD et les modules additionnels

• Radio, émetteur GSM
• module d'alimentation tampon
• autres dispositifs dédiés

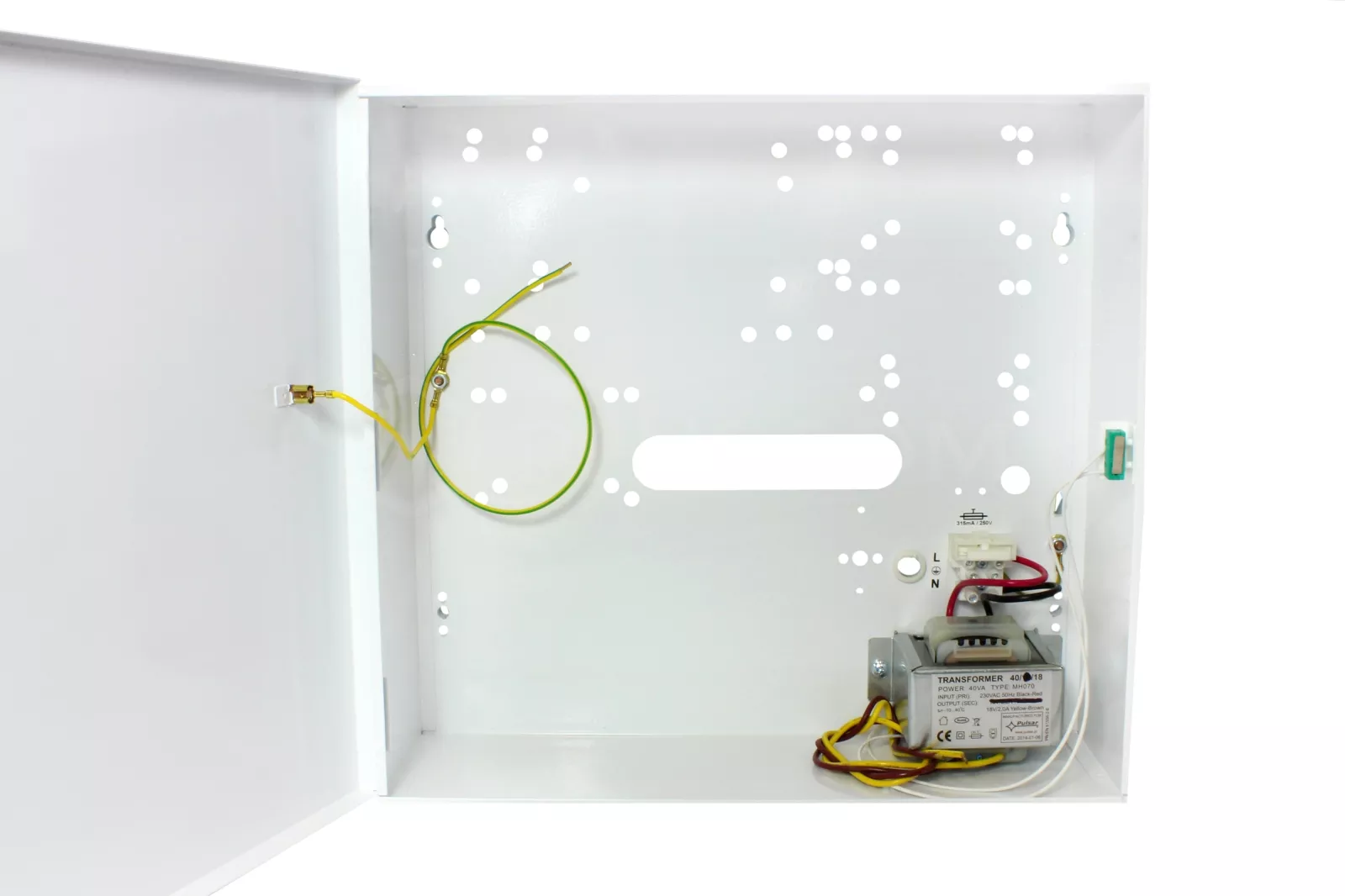

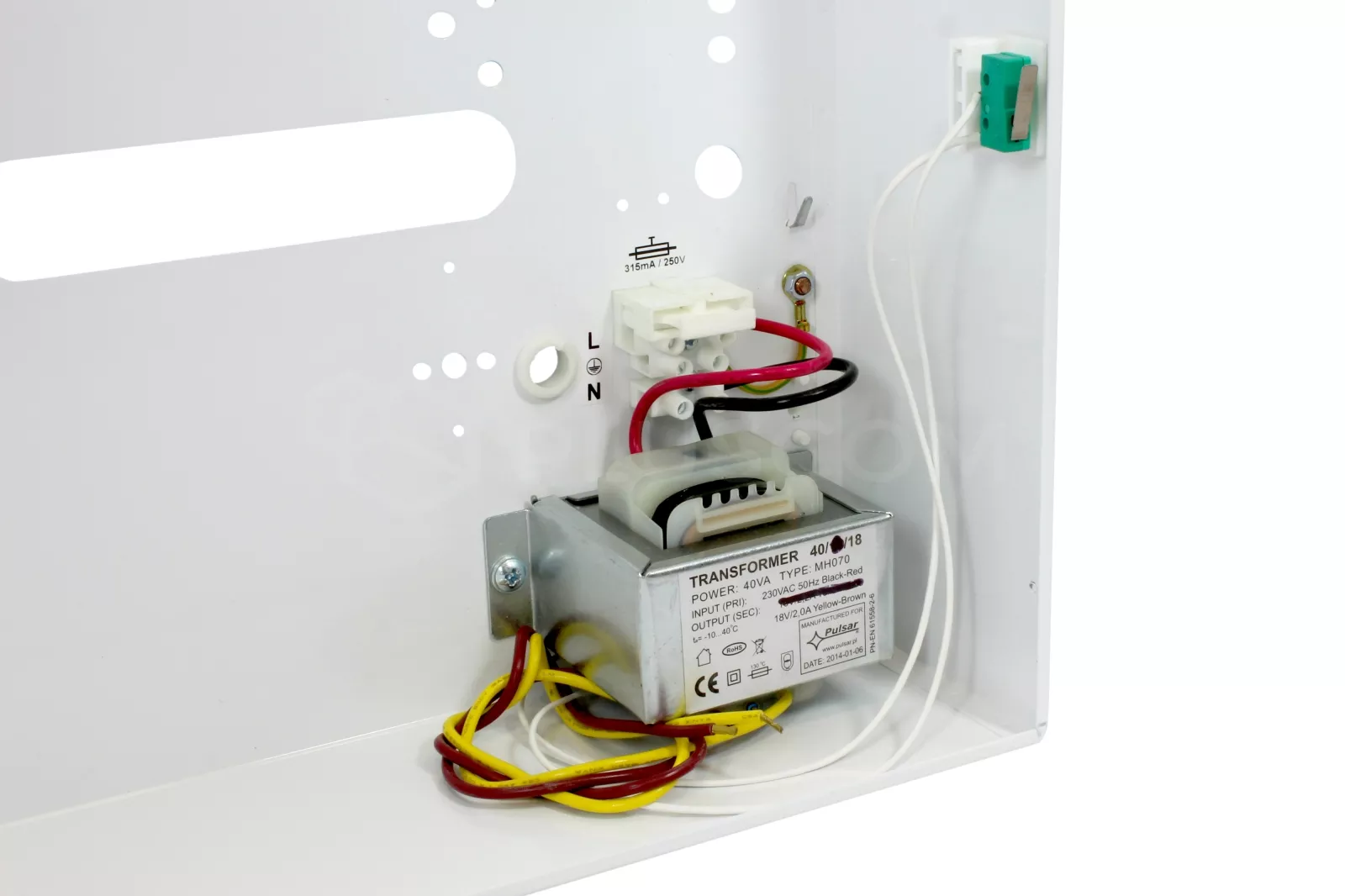

Le boîtier est équipé d'un transformateur : EI 40VA/18

L'enceinte est équipée de d'une batterie de 12V/17Ah. Une batterie de 12V/7Ah peut être utilisée dans le boîtier, auquel cas l'espace disponible pour le montage des modules est plus important.

L'équipement standard comprend également une protection anti-sabotage sous la forme d'un capteur d'ouverture du boîtier

SPÉCIFICATIONS TECHNIQUES

• Transformateur EI 40VA/18V
• • tension d'alimentation 230V/AC 50Hz
  • tension de sortie : 18V/2A

• emplacement de la batterie : 12V/17Ah (12V/7Ah)

• protection anti-sabotage : OUI
• matériau : tôle de 0,7 mm, couleur RAL9003
• étanchéité : IP20

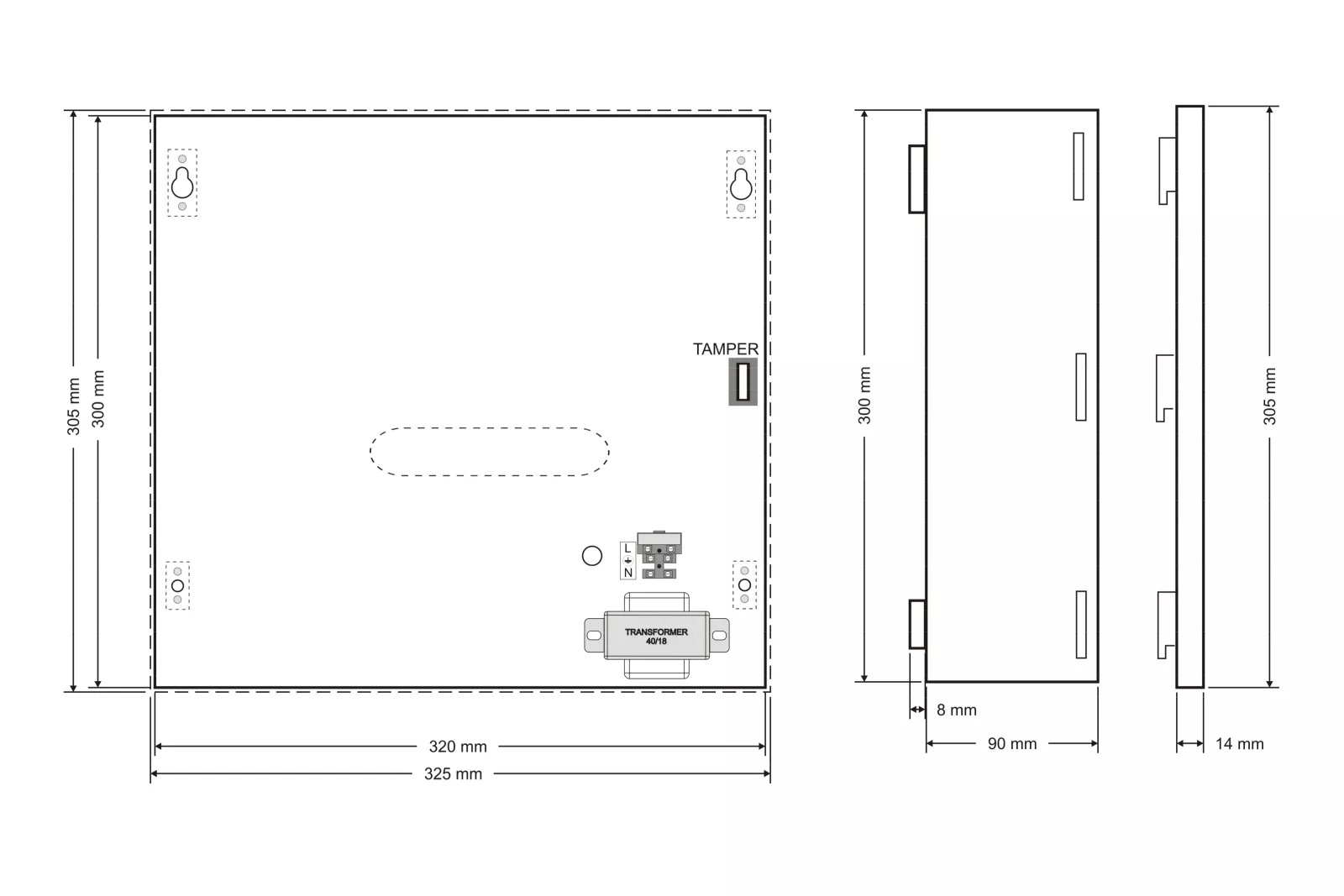

• dimensions intérieures : 320x300x90mm
• fermeture : 4x vissée, serrure en option
• distance du mur 8mm

Le boîtier est conçu pour le montage du panneau de contrôle et des modules SATEL :

en cas d'utilisation d'une batterie de 7Ah :
CENTRALES :

• CA4V1, 5, 6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + GSMLT1
• CA4V1,5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + CA64 (EPS, ADR, O-R, O-ROC, O-OC, VGM- 16, SR, ACC- KP-PS)

MODULES :

• CA64 (PP, EPS, ADR, O- R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA, ACC-KPPS) + 3 x CA10E (CA64E, SM, MST1)


en cas d'utilisation d'une batterie de 17 Ah :
CENTRALES :

• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + 2 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + GSMLT1
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA64
  (EPS, ADR, O- R, O-ROC, O-OC, VGM-16, SR, ACC- KP- PS)

MODULES :

• CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM-16, SR, PTSA, ACC- KPPS) + 2x CA10E (CA64E, SM, MST1)

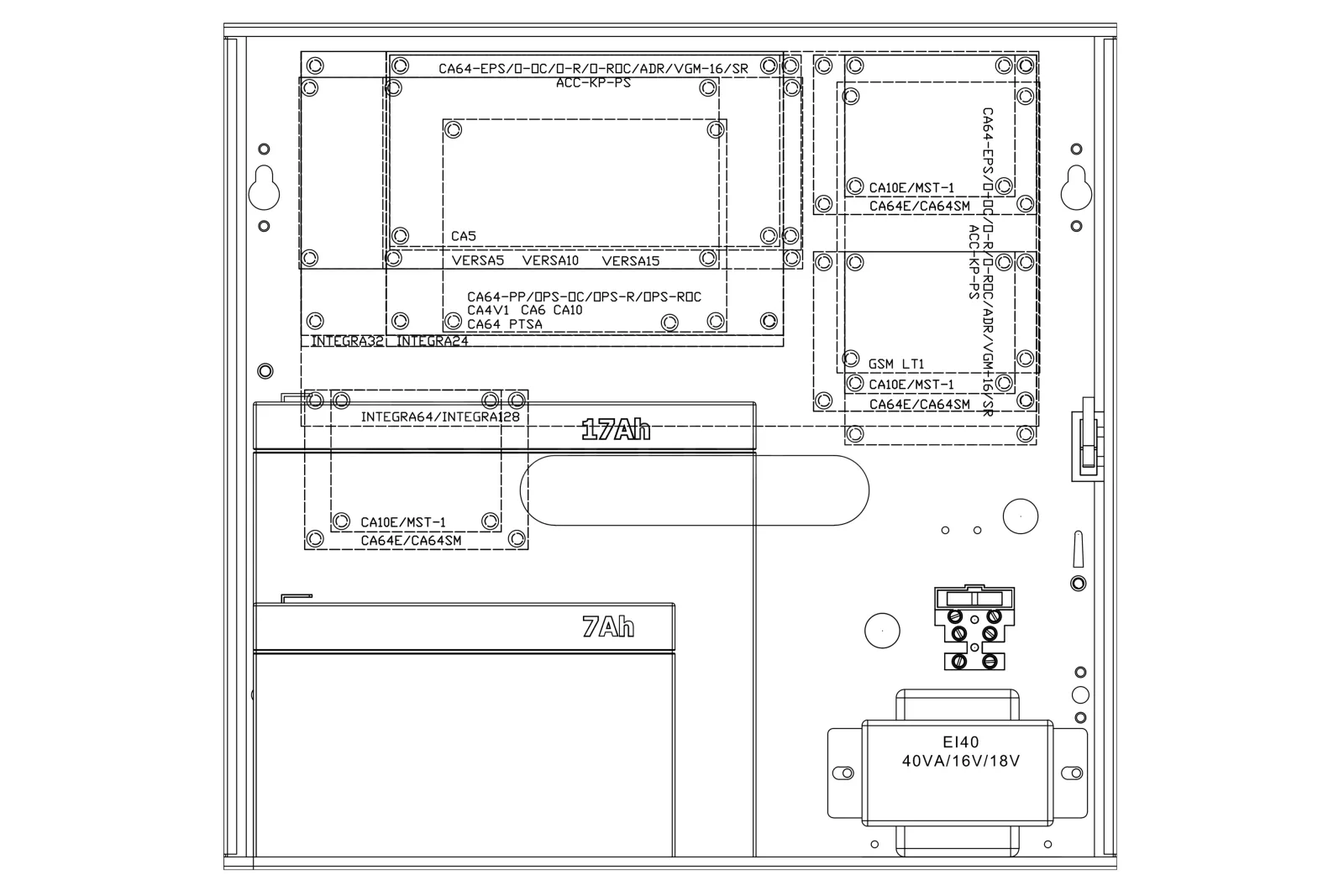

Exemples de disposition de panneaux de contrôle SATEL dans une enceinte
