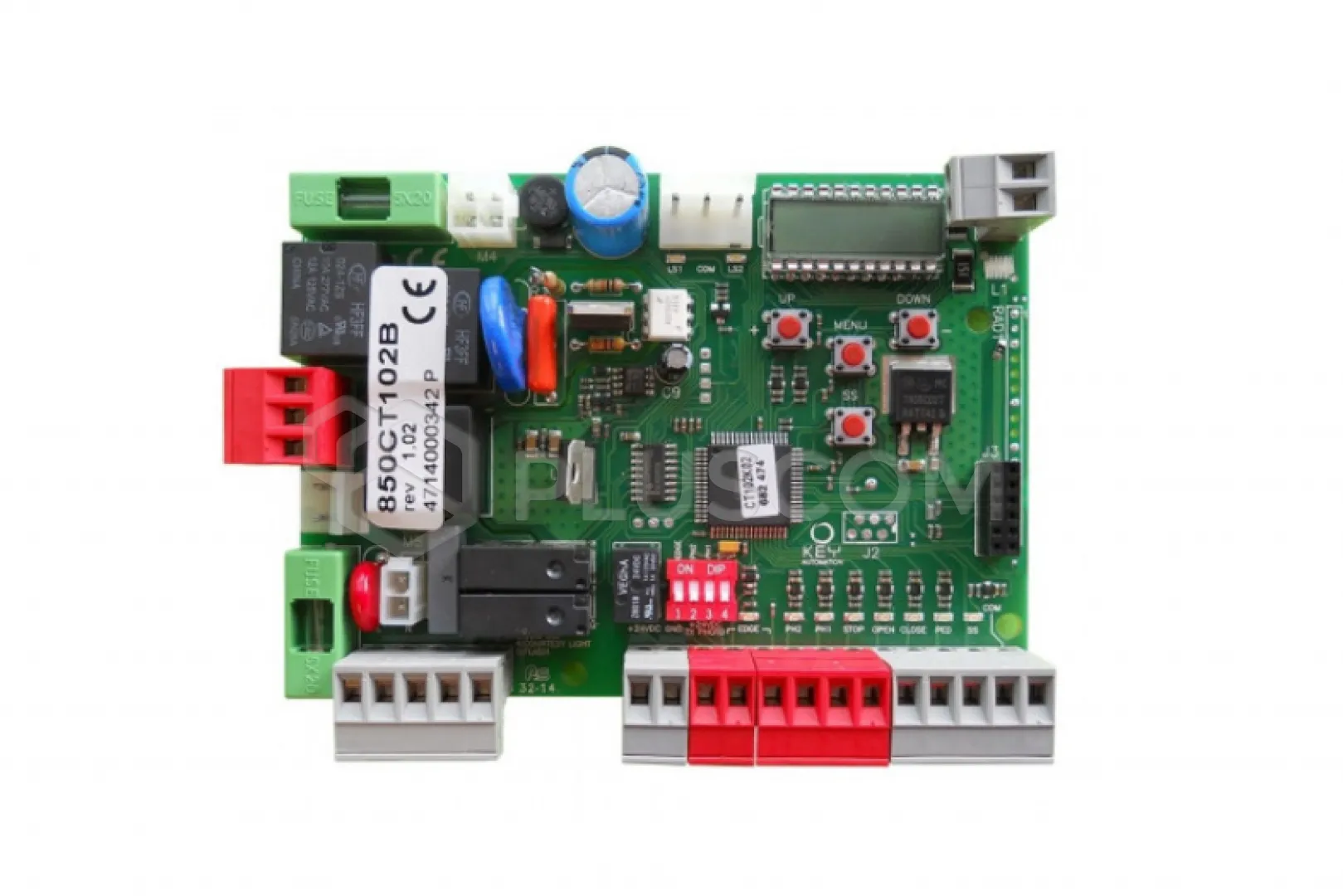

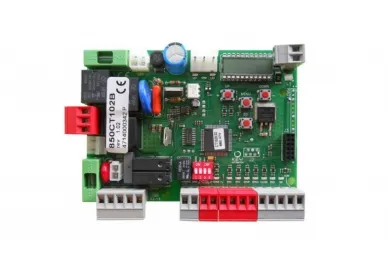

AVO ACT102B Centrale de commande, carte CT102B pour un seul vérin

AVO ACT102B Centrale de commande, carte CT102B pour un seul actionneur

ACT102B - Centrale de commande pour 1 servomoteur 230 V pour portails coulissants, portes de garage, avec prise en charge d'une serrure électrique, ralentissement à l'ouverture et à la fermeture, possibilité de connecter un récepteur radio.

Elle fait partie de la série de centrales AVO ACT, qui ont en commun le même mode de programmation des positions finales et de réglage des paramètres.

La centrale supervise le fonctionnement d'un actionneur avec un moteur asynchrone monophasé à courant alternatif alimenté en 230 V.

CARACTÉRISTIQUES :

• Une sortie moteur
• Sortie pour lampe d'avertissement 230 V/40 W
• Sortie pour éclairage supplémentaire (230 V/100 W) commandé par télécommande
• Sortie pour serrure électrique (12 V CA/15 VA)
• 4 commutateurs pour désactiver les entrées de sécurité (ne nécessite pas de cavaliers)
• 2 entrées pour le fonctionnement des cellules photoélectriques analogiques
• Entrée STOP fonctionnant comme NC
• Entrée de sécurité fonctionnant avec une barre résistive de 8,2 kΩ,
• 4 entrées de commande : pas à pas, ouvrir, fermer, portillon
• Entrée pour connecter un récepteur radio dédié ARX4K
• Équipée d'un écran facilitant la programmation et le réglage des paramètres ainsi que le contrôle de l'état des entrées de sécurité et de commande.

FONCTIONS :

• Présence humaine : OUI
• Fonctionnement semi-automatique : OUI
• Fonctionnement automatique : OUI
• Ensemble résidentiel : OUI
• Clignotement initial : OUI
• Test photo à l'ouverture : OUI
• Démarrage progressif : OUI
• Arrêt progressif : OUI
• Éclairage supplémentaire : OUI
• Contrôle de l'état de la porte : OUI
• Fonction de ralentissement : OUI
• Déverrouillage de l'électro-verrou : NON
• Désactivation électrique du fin de course : OUI
• Pause pendant l'ouverture : OUI
• Fonction PAS À PAS : OUI
• Ouverture et fermeture séparées : OUI
• Ampérométrie : NON
• Réglage du retard à l'ouverture : NON
• Frein : OUI
• Compteur de cycles : OUI
• Écran : OUI
• Encodeur : NON
• Fermer après la photo : OUI
• Fonction portillon : OUI
• Gâche électrique : NON
• Économie d'énergie : NON
• Comportement après une coupure de courant : NON
• Connexion d'une barre de bordure : OUI
• Sensibilité ampérométrique : NON
• Alimentation solaire : NON

Caractéristiques techniques :

• Alimentation : 230 V 50 Hz
• Alimentation des accessoires : 24 Vcc
• Puissance maximale du moteur : 700 W
• Durée de fonctionnement maximale : réglable
• Durée maximale de pause : 0 à 900 sec.
• Sensibilité ampérométrique : OUI
• Prise en charge de l'encodeur : NON
• Indice de protection : -
• Dimensions (longueur x largeur x h) : 120 x 90 x 30 mm
• Température de fonctionnement : -20 °C / +55 °C
