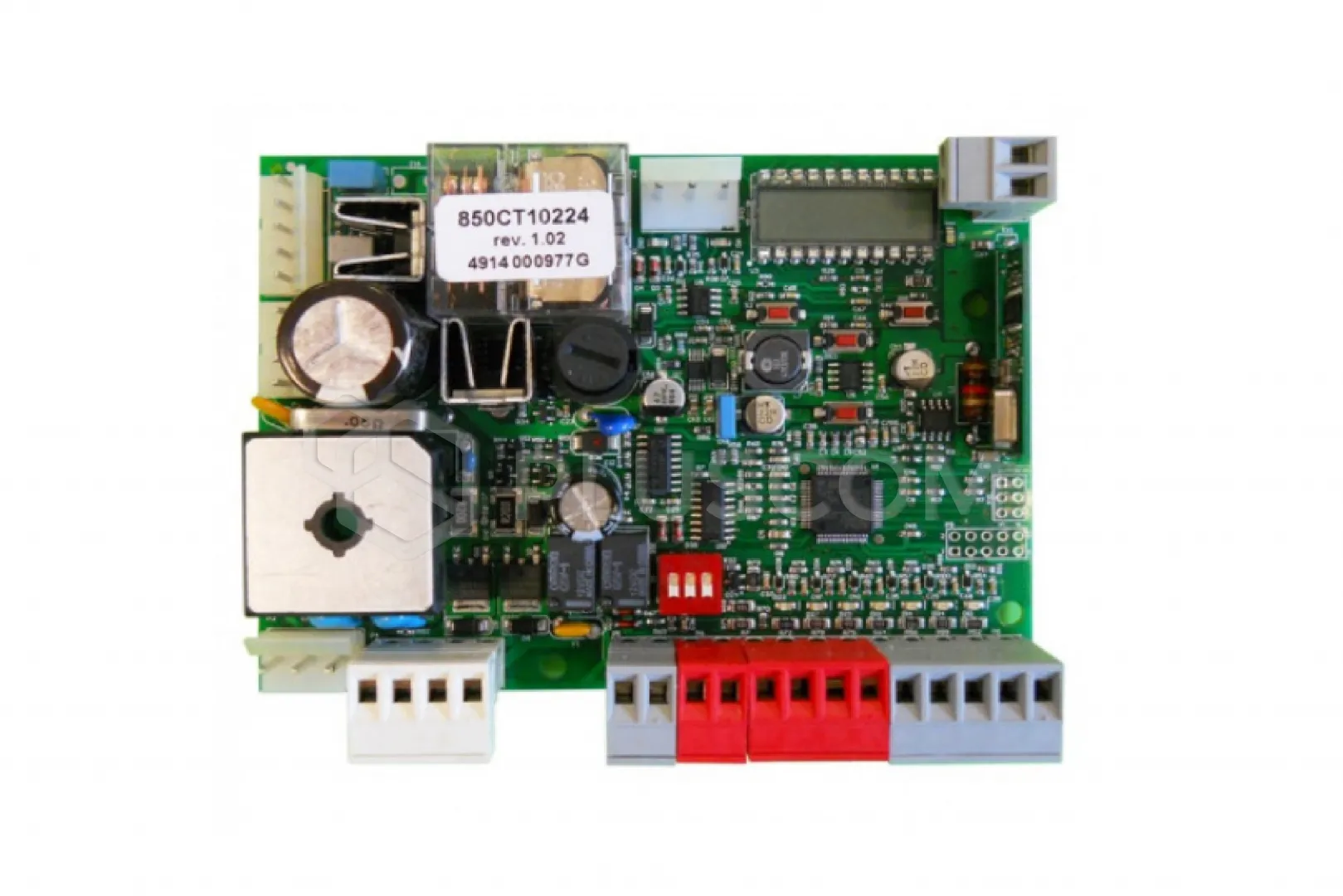

AVO ACT10224F Centrale de commande, carte ACT10224/10224F 24V pour un seul vérin

AVO ACT10224F Centrale de commande, carte ACT10224/10224F 24 V pour un actionneur

ACT10224/10224F - Centrale de commande pour 1 servomoteur 24 V pour portails coulissants et barrières, avec fonction de programmation automatique des positions finales, ralentissement à l'ouverture et à la fermeture, récepteur radio intégré.

Elle fait partie de la série de centrales AVO ACT, qui ont en commun le même mode de programmation des positions finales et de réglage des paramètres.

La centrale supervise le fonctionnement d'un actionneur à moteur à courant continu alimenté en 24 V.

CARACTÉRISTIQUES :

• Une sortie moteur
• Sortie pour lampe d'avertissement 24 V/15 W
• Sortie pour éclairage supplémentaire (24 V/15 W) commandé par télécommande
• Sortie pour voyant d'état du portail (24 V/4 W) / Sortie pour électro-verrou (12 VCA/15 VA)
• Possibilité de connecter une batterie de secours
• 4 commutateurs pour désactiver les entrées de sécurité (ne nécessite pas de cavaliers)
• 2 entrées pour le fonctionnement des cellules photoélectriques analogiques
• Entrée STOP fonctionnant en NC ou avec une barre résistive 8,2 kΩ
• 4 entrées de commande : pas à pas, ouvrir, fermer, portillon
• Récepteur radio intégré (mémoire 150 télécommandes/boutons)
• Équipé d'un écran facilitant la programmation et le réglage des paramètres ainsi que le contrôle de l'état des entrées de sécurité et de commande
• Entrée pour la commande des actionneurs avec encodeur

FONCTIONS :

• Présence humaine : OUI
• Fonctionnement semi-automatique : OUI
• Fonctionnement automatique : OUI
• Ensemble résidentiel : OUI
• Clignotement initial : OUI
• Test photo à l'ouverture : OUI
• Démarrage progressif : OUI
• Arrêt progressif : OUI
• Éclairage supplémentaire : OUI
• Contrôle de l'état de la porte : OUI
• Fonction de ralentissement : OUI
• Déverrouillage de l'électro-verrou : NON
• Désactivation électrique du fin de course : OUI
• Pause pendant l'ouverture : OUI
• Fonction PAS À PAS : OUI
• Ouverture et fermeture séparées : OUI
• Ampérométrie : OUI
• Réglage du retard à l'ouverture : NON
• Frein : NON
• Compteur de cycles : OUI
• Écran : OUI
• Encodeur : OUI
• Fermer après la photo : OUI
• Fonction portillon : OUI
• Gâche électrique : OUI
• Économie d'énergie : OUI
• Comportement en cas de coupure de courant : OUI
• Connexion d'une barre de bordure : OUI
• Sensibilité ampérométrique : OUI
• Alimentation solaire : OUI

Caractéristiques techniques :

• Alimentation : 230 V 50 Hz
• Alimentation des accessoires : 24 V CA / 24 V CC
• Puissance maximale du moteur : 150 W
• Durée de fonctionnement maximale : 240 sec.
• Durée maximale de pause : 0 à 900 sec.
• Sensibilité ampérométrique : OUI
• Prise en charge de l'encodeur : NON
• Indice de protection : -
• Dimensions (longueur x largeur x h) : 120 x 90 x 30 mm
• Température de fonctionnement : -20 °C / +55 °C
